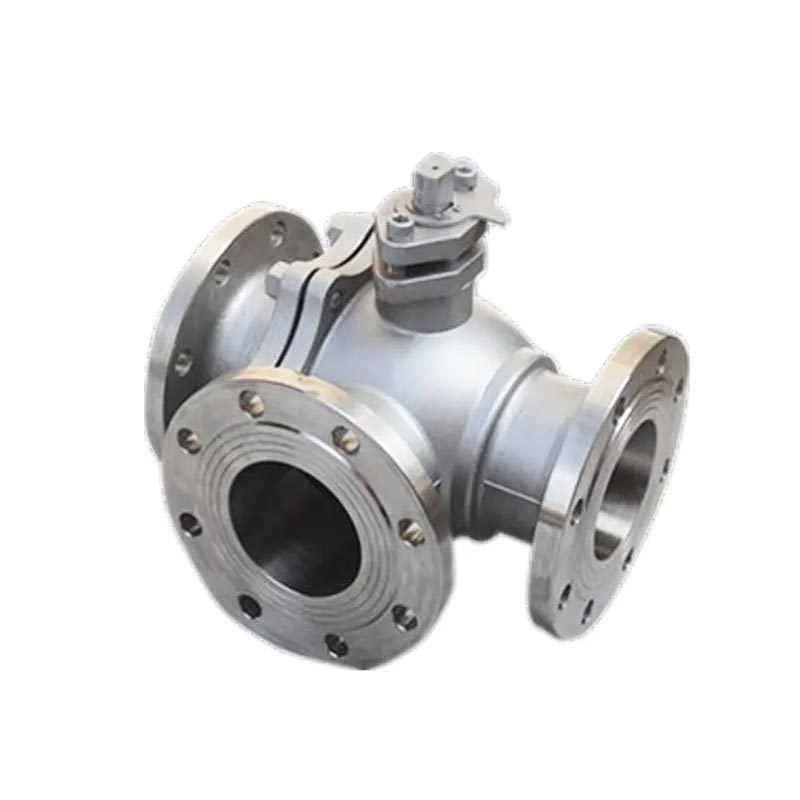

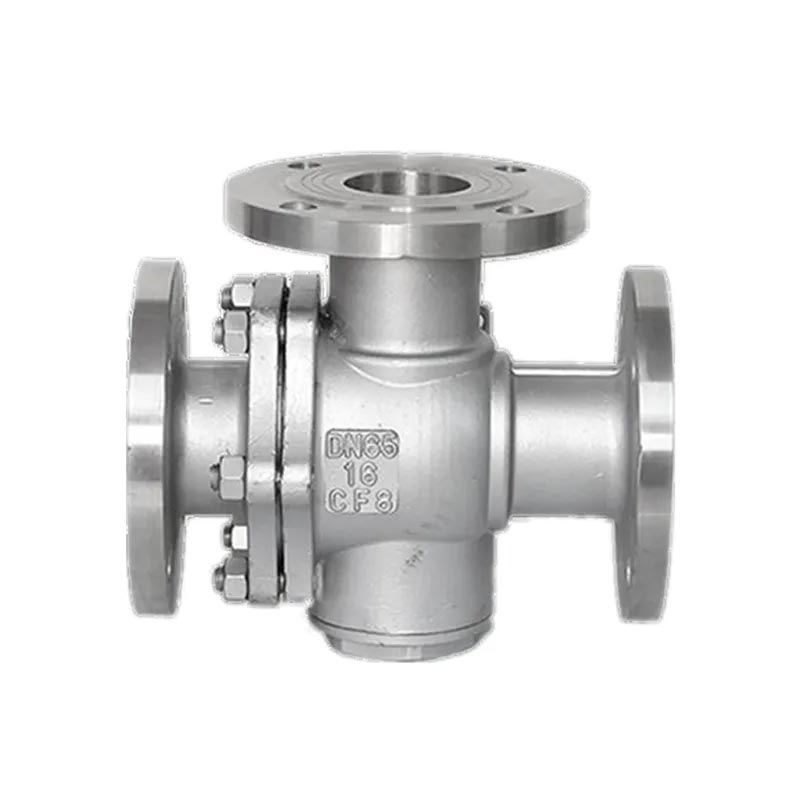

Joepai Port Three Way Valve được sản xuất tại Trung Quốc đã trở thành ưu tiên thành phần cho hiệu quả cao và bảo trì thấp trong chất lỏng đa kênh các hệ thống do thiết kế chuyển mạch kênh linh hoạt, chắc chắn và bền cấu trúc và khả năng tương thích tự động hóa, đáp ứng rộng rãi kiểm soát dòng chảy và Yêu cầu phân bổ chất lỏng trong điều kiện làm việc phức tạp.
1. Van bóng ba chiều của khí nén và van ba chiều Van
cấu trúc tích hợp trong cấu trúc, với một loại van 4 mặt niêm phong
chỗ ngồi, một vài kết nối mặt bích, độ tin cậy cao và thiết kế nhẹ
2. Cổng Van bóng ba chiều có tuổi thọ dài, khả năng lưu lượng cao,
và điện trở thấp
3. Van bóng ba chiều được chia thành hai loại: diễn xuất đơn và đôi
hành động. Đặc điểm của loại hành động đơn là một khi sức mạnh
Nguồn thất bại, van bóng sẽ ở trạng thái theo yêu cầu của điều khiển
hệ thống
4. Than hoặc hai ghế niêm phong Ball Van có cấu trúc nhỏ gọn, đẹp
Ngoại hình, hiệu suất niêm phong tốt. Nó có thể nhận ra công tắc dòng chảy trong
Ống, cũng có thể làm cho hai kênh vuông góc với nhau
kết nối hoặc đóng.
5. Chuyển đổi bốn chỗ ngồi, ba van bóng không chỉ nhận ra
dòng chảy, cũng có thể làm cho ba kênh được kết nối với nhau, nhưng cũng
Để tắt bất kỳ kênh nào, được kết nối với hai kênh khác, tính linh hoạt
Đường kiểm soát trong trộn trung bình hoặc shunt.
| Hình thức | Loại T, L Van bóng ba chiều |
| Bên trong đường kính danh nghĩa DN (mm) | DN15-DN300 |
| Áp lực danh nghĩa | 1.6 2.5 4.0 sản phẩm |
| Phạm vi chất lỏng | Không khí, nước, khí, dầu và Sản phẩm hóa dầu Môi trường ăn mòn |
| Nhiệt độ làm việc | Con dấu cứng: -40 --300 Dấu mềm: -40 --180 |
| Sự cố tràn | 0 phù hợp với Ansib16.104Standard |
| Tài liệu chính | Thân van: WCB 304 316 316L Spool: 304 316 316L |
| Mẫu ghế | Thép không gỉ di chuyển con dấu cứng, Con dấu mềm PTFE |
| Chuẩn bị bề mặt | Đánh bóng |
| Kích thước | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kích cỡ | TRONG | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | TRONG | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | TRONG | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | TRONG | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | TRONG | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
