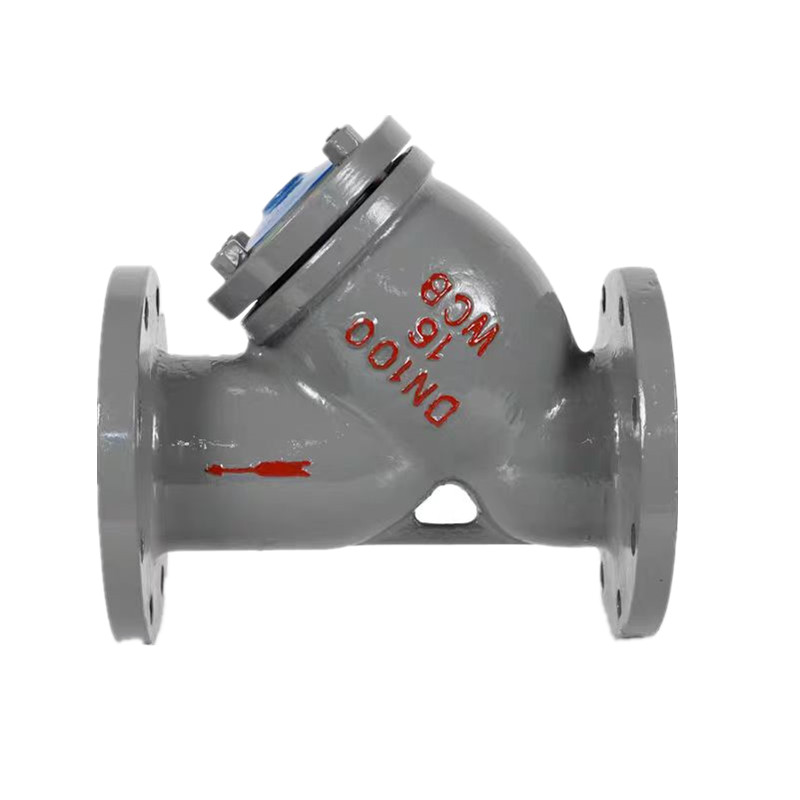

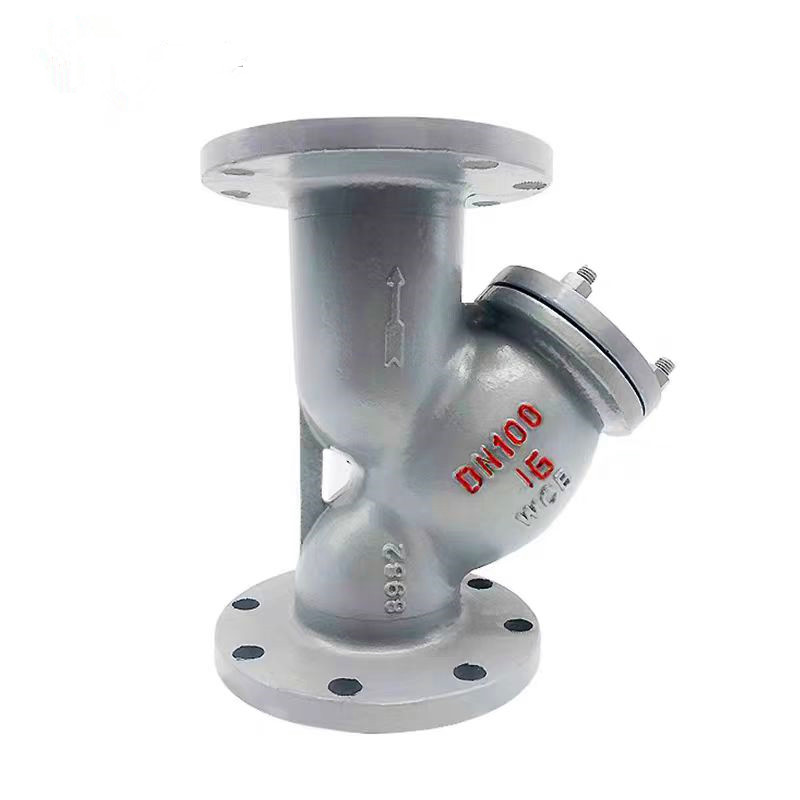

DIN PN16 Lọc thép vách ngăn Y

Joepai DIN PN16 Lớp thép vách ngăn Y là một thiết bị tiên tiến trong các hệ thống đường ống cho truyền đạt phương tiện truyền thông. Chức năng của nó là lọc các tạp chất cơ học trong môi trường, chẳng hạn như gỉ, hạt cát và một lượng nhỏ các hạt rắn trong nước thải, để bảo vệ các phụ kiện trên đường ống thiết bị khỏi sự hao mòn và tắc nghẽn, và để đảm bảo hoạt động bình thường của thiết bị. Khi chất lỏng đi vào hộp lọc với một đặc điểm kỹ thuật nhất định của bộ lọc màn hình, tạp chất của nó bị chặn và dịch lọc sạch được thải ra từ đầu ra bộ lọc. Khi cần dọn dẹp, chỉ cần loại bỏ Hộp mực lọc có thể tháo rời, xử lý nó và cài đặt lại nó. Do đó, nó là Vô cùng thuận tiện để sử dụng và duy trì.

Đặc trưng:

1) Kích thước: (DN15) 1/2 "-(DN300) 12"

2) Tài liệu: 304 (CF8), 316 (CF8M), WCB

3) Áp lực: PN16

4) Phương tiện thích hợp: Nước, dầu, không khí và một số chất lỏng ăn mòn, v.v.

5) Phạm vi nhiệt độ: -196ºC đến 200ºC

6) Kết nối: mặt bích

7) Đúc: Đầu tư

8) Tiêu chuẩn thiết kế:

Nguyên tắc làm việc

Din mặt bích Y có hình chữ Y, với một đầu cho phép nước và kia Chất lỏng để đi qua và đầu kia giải quyết chất thải và tạp chất. Nó thường được lắp đặt ở đầu vào của các van giảm áp lực, cứu trợ van, van nước hoặc thiết bị khác để loại bỏ tạp chất khỏi nước và bảo vệ hoạt động bình thường của van và thiết bị. Nước để được xử lý bởi bộ lọc đi vào cơ thể thông qua đầu vào và tạp chất trong mỏ nước trên màn hình lọc bằng thép không gỉ, dẫn đến sự chênh lệch áp suất. Bằng cách theo dõi chênh lệch áp suất giữa đầu vào và đầu ra thông qua một công tắc áp suất khác biệt, khi áp suất sự khác biệt đạt đến giá trị đã đặt, bộ điều khiển điện tử gửi tín hiệu đến van điều khiển thủy lực và động cơ lái, kích hoạt các Hành động: Động cơ điều khiển bàn chải xoay, làm sạch phần tử bộ lọc, Và đồng thời, van điều khiển mở ra để xả nước thải. Các Toàn bộ quá trình làm sạch chỉ kéo dài trong vài chục giây. Khi Làm sạch hoàn thành, van điều khiển được đóng lại, động cơ dừng xoay và hệ thống trở về trạng thái ban đầu, bắt đầu quá trình lọc. Sau khi lắp đặt thiết bị, các kỹ thuật viên sẽ gỡ lỗi nó, đặt thời gian chuyển đổi và thời gian chuyển đổi và nước được xử lý sẽ xâm nhập vào cơ thể thông qua đầu vào và bộ lọc sẽ bắt đầu hoạt động bình thường

Cài đặt

Trước khi cài đặt din mặt bích y straner, hãy cẩn thận làm sạch ren bề mặt kết nối của tất cả các đường ống và sử dụng băng keo hoặc băng PTFE (Polytetrafluoroetylen) phải vừa phải. Các chủ đề cuối không được xử lý Ngăn chặn băng trám hoặc băng PTFE vào hệ thống đường ống. Bộ lọc có thể được Đã cài đặt theo chiều ngang hoặc cài đặt theo chiều dọc xuống dưới.

Các bộ phận và vật liệu chính
