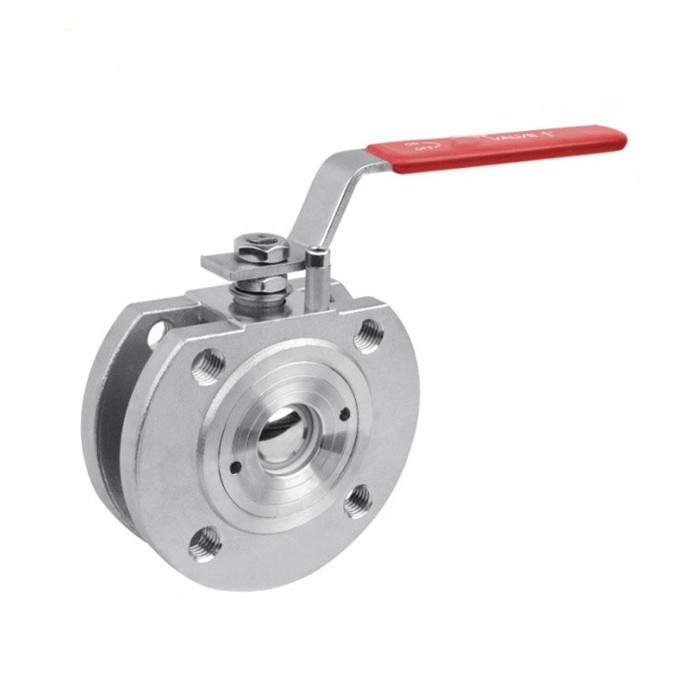

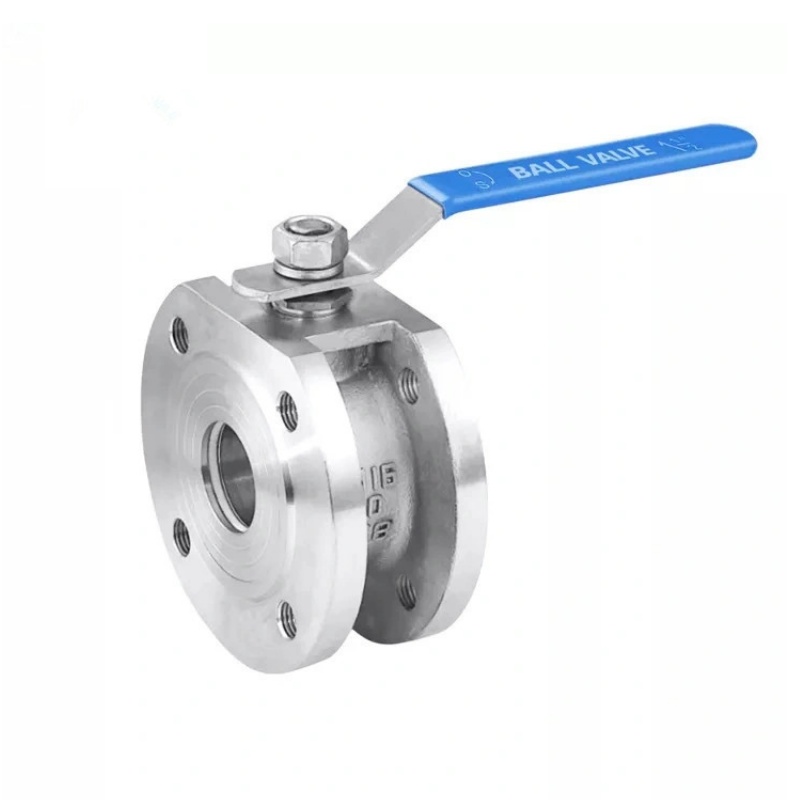

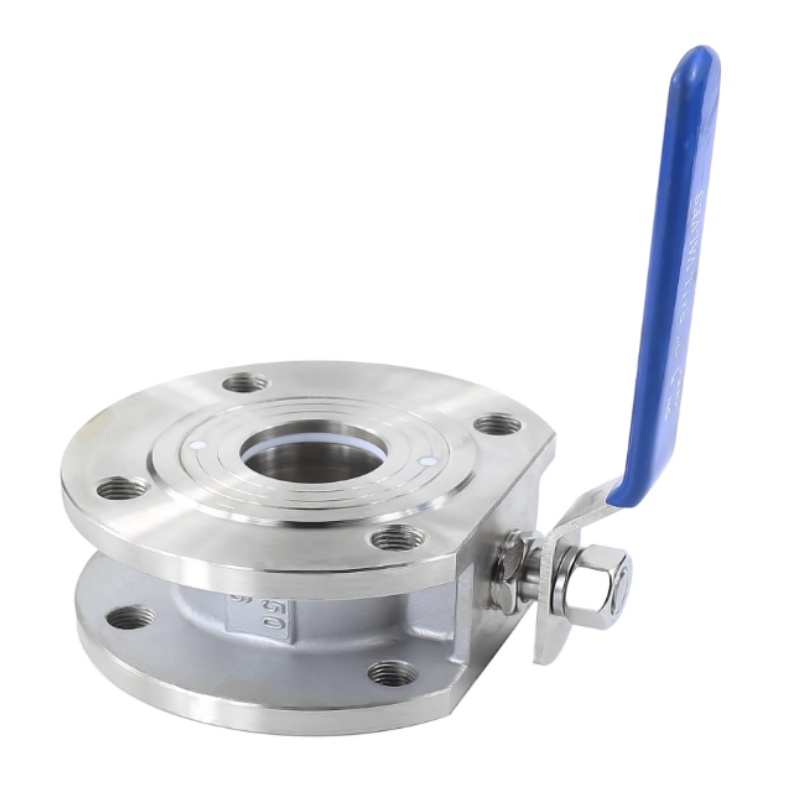

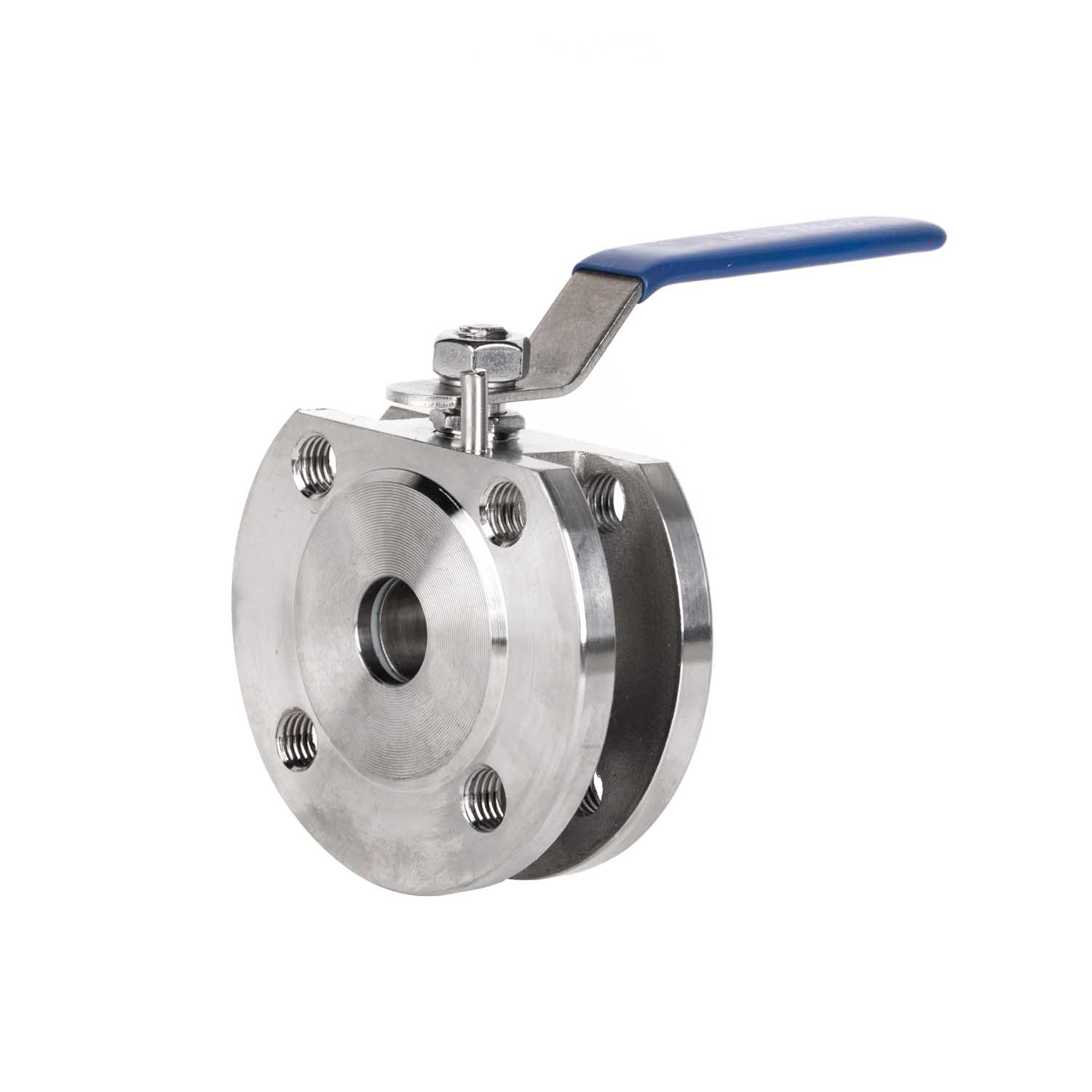

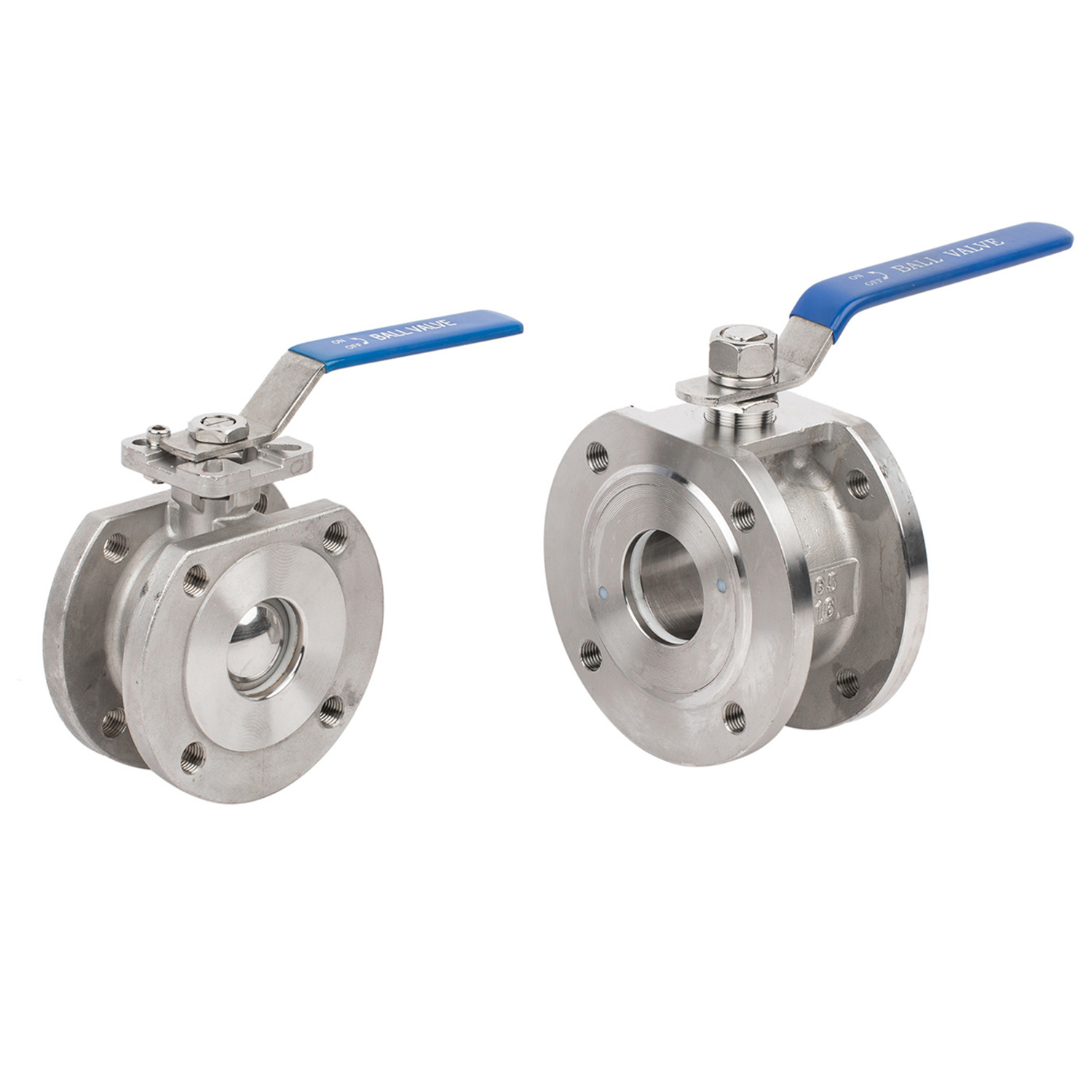

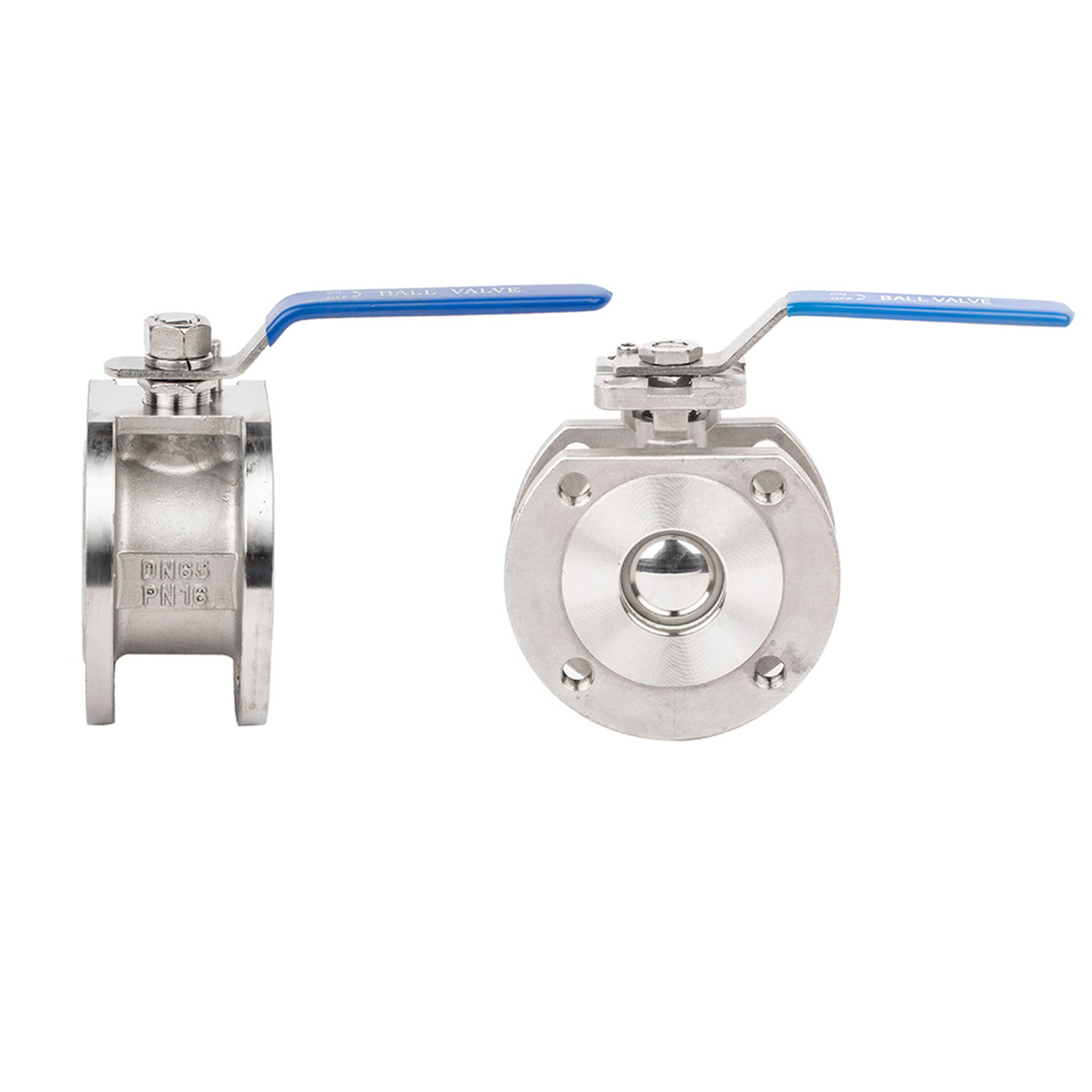

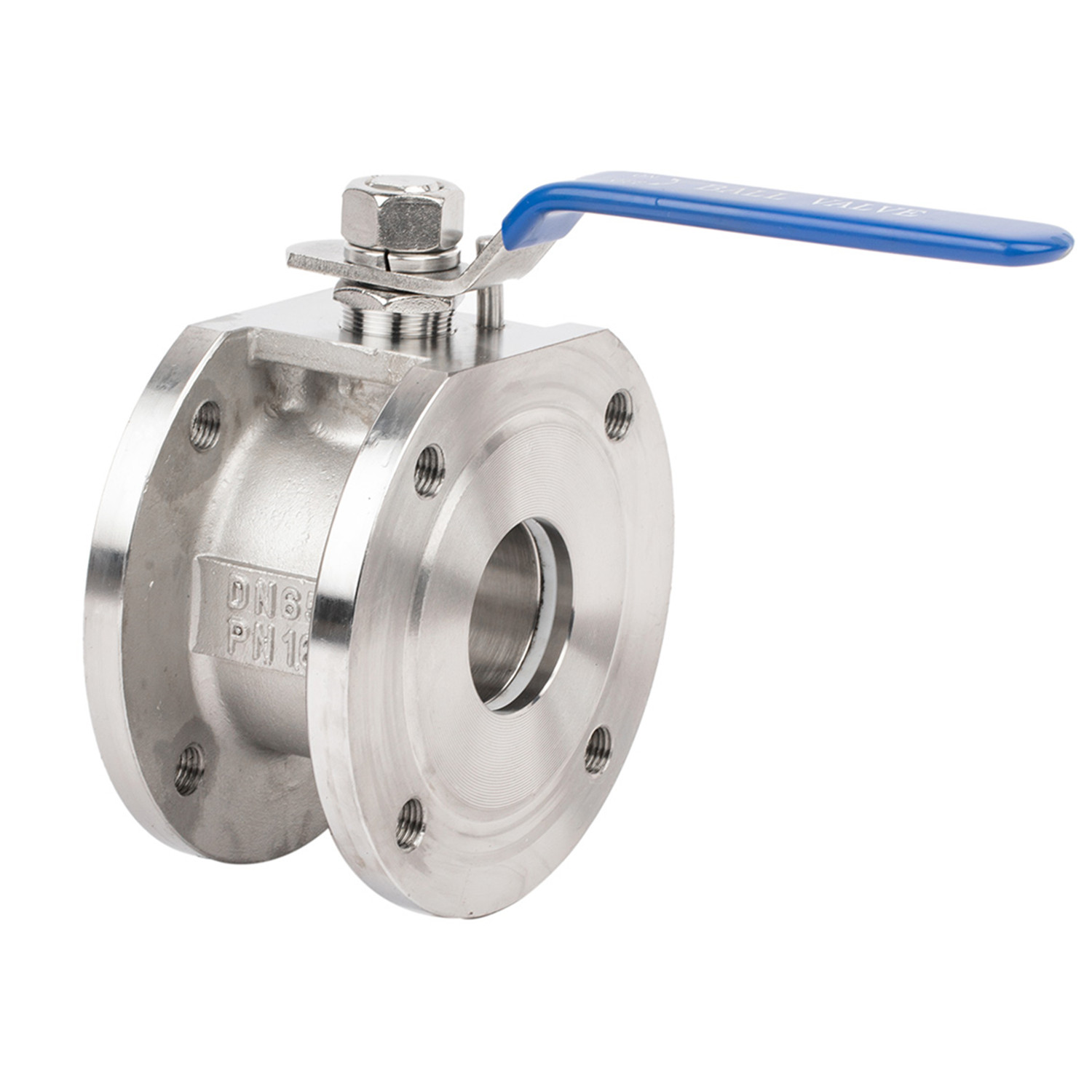

Van bi mặt bích bằng thép không gỉ chất lượng cao JOEPAI là loại van ngắt một phần tư, siêu nhỏ gọn được kẹp giữa các mặt bích ống tiêu chuẩn. Chúng được ưa chuộng cho những không gian chật hẹp trong đường ống công nghiệp, hóa chất và dược phẩm. Các van thân liền khối, công suất lớn này có khả năng chống ăn mòn tuyệt vời và kiểm soát chất lỏng toàn cổng không bị hạn chế. Chúng được thiết kế để kẹp trực tiếp giữa hai mặt bích đường ống bằng cách sử dụng các bu lông dài kéo dài toàn bộ chiều dài thân. Bằng cách loại bỏ các mặt bích cuối tích hợp, nó đạt được kích thước mặt đối mặt cực ngắn, làm cho nó nhẹ hơn đáng kể và giá cả phải chăng hơn so với van bi mặt bích tiêu chuẩn.
Thân máy nhỏ gọn: Cấu trúc nguyên khối siêu mỏng giúp giảm thiểu dấu chân đường ống
Cơ chế kết nối:Lắp đặt giữa các mặt bích ống, được bảo đảm bằng cách nén các bu lông ở sườn
Khối lượng giữ thấp: Khoảng cách ngắn giữa quả bóng và mép ngoài làm giảm khả năng giữ trung bình và vùng chết
Vật liệu:Thép Carbon (WCB / A105), Thép không gỉ (CF8/304, CF8M/316)
Xếp hạng áp suất:ASME Class 150/300, EN PN10 / PN16 / PN40
Loại chỗ ngồi: Chỗ ngồi mềm (PTFE / RTFE) không rò rỉ
Các loại lỗ khoan: Cổng đầy đủ (hiệu suất luồng tối đa), Cổng V / Phân đoạn (điều tiết chính xác)

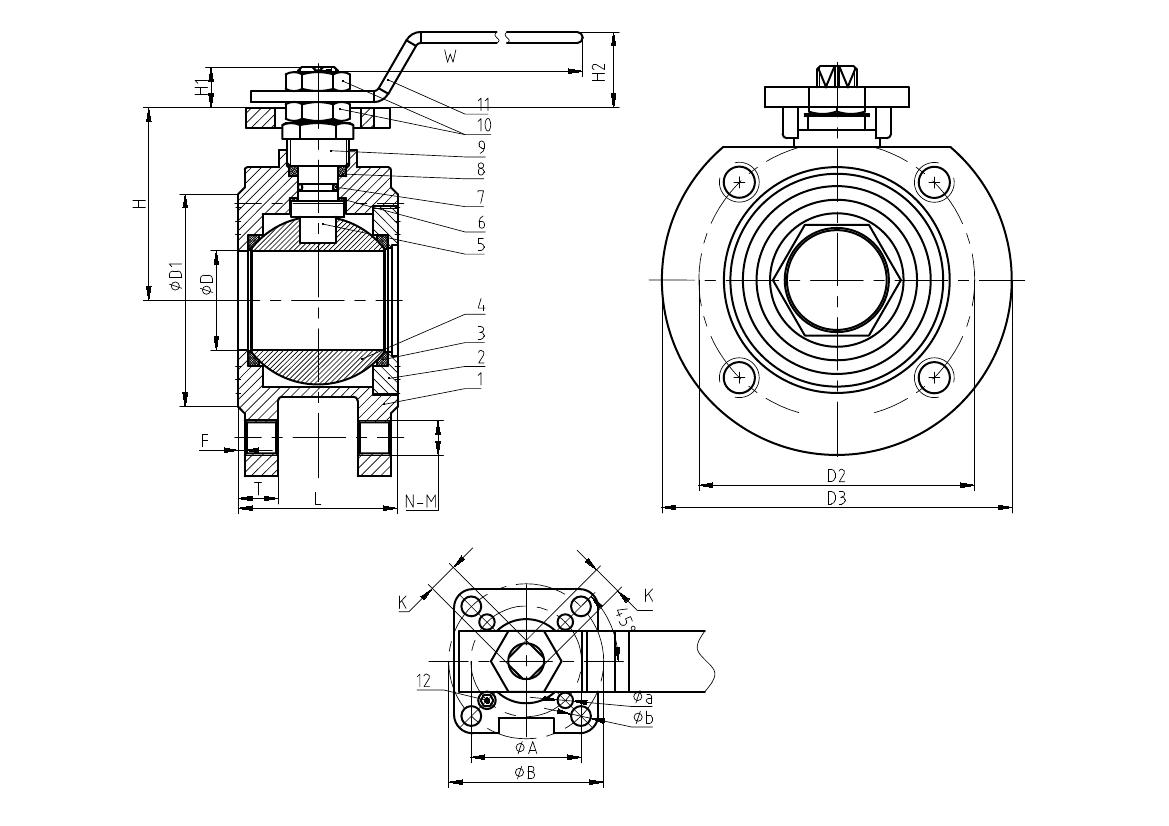

| KHÔNG. | Tên một phần | Vật liệu |
| 1 | Thân hình | WCB/CF8/CF8M |
| 2 | mũ lưỡi trai | WCB/CF8/CF8M |
| 3 | Ghế | PTFE |
| 4 | Quả bóng | SS304/SS316 |
| 5 | Thân cây | SS304/SS316 |
| 6 | Vòng đệm | PTFE |
| 7 | Vòng chữ O | VITON |
| 8 | đóng gói | PTFE |
| 9 | tuyến | SS/SUS304 |
| 10 | hạt gốc | SS/SUS304 |
| 11 | Xử lý | SS |
| 12 | Dừng ghim | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
2-9
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
2-11
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
2-11
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
