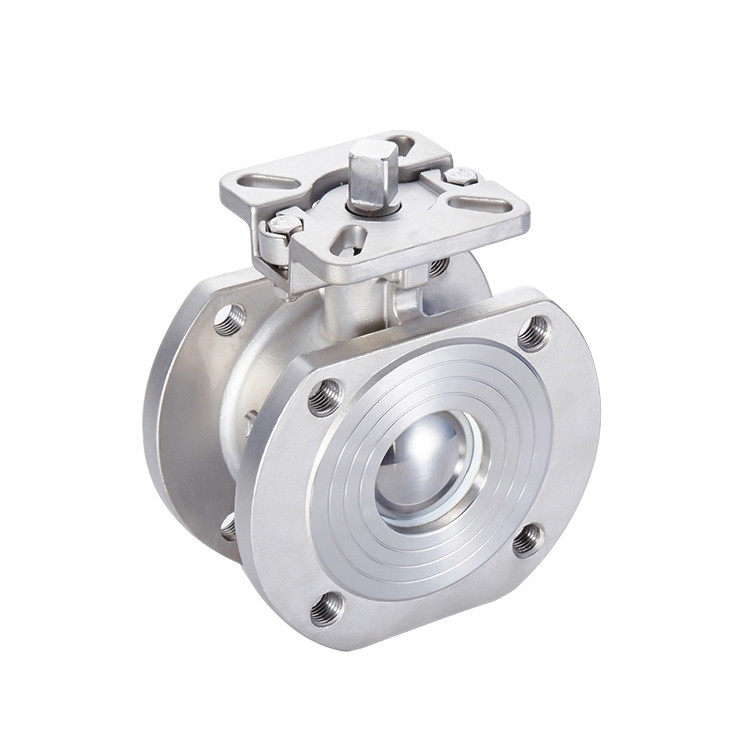

Nhà sản xuất JOEPAI Sản xuất Van bi monoblock loại wafer với Tấm gắn trực tiếp ISO 5211 là thiết bị kiểm soát chất lỏng nhỏ gọn được kẹp trực tiếp giữa các mặt bích ống, lý tưởng cho các ứng dụng bị giới hạn về không gian và trọng lượng như giàn khoan dầu ngoài khơi và nhà máy xử lý hóa chất. Với góc quay thủ công 90°, các van này mang lại hiệu suất bịt kín tuyệt vời, khả năng lưu lượng cao, khả năng chống dòng chảy thấp và tuổi thọ dài. Chúng thích hợp cho môi trường khí, lỏng, hơi nước, nước thải và chất xơ. JOEPAI tích hợp công nghệ đúc chính xác với kiểm soát chất lượng nghiêm ngặt, được hỗ trợ bởi chứng nhận ISO 9001 và xuất khẩu toàn cầu. Với năng lực sản xuất mạnh mẽ, JOEPAI đảm bảo giao hàng đáng tin cậy cho các dự án công nghiệp có yêu cầu cao.
ÁP SUẤT: PN16
MẶT ĐỐI: GB/T12221-1989
KÍCH THƯỚC CUỐI MẶT BÍCH: GB/T9113
THIẾT KẾ: GB/T12237-1989
KIỂM TRA: GB/T13927-1992
TIÊU CHUẨN VẬT LIỆU: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Thiết kế nhỏ gọn và tiết kiệm không gian
Van bi đơn khối loại wafer với tấm gắn trực tiếp ISO 5211 có cấu trúc nhỏ gọn chiếm ít không gian hơn đáng kể trong đường ống - ít không gian hơn tới 30–50% so với van bi mặt bích truyền thống. Điều này làm cho nó trở nên lý tưởng cho việc lắp đặt có không gian hạn chế.
2. Không có mối nối thân với vỏ – Giảm nguy cơ rò rỉ
Không giống như van bi thông thường, thân van đơn khối không có kết nối giữa thân và nắp, loại bỏ các đường rò rỉ tiềm ẩn và tăng cường độ an toàn và độ tin cậy của hệ thống.
3. Khả năng tương thích thiết bị truyền động linh hoạt

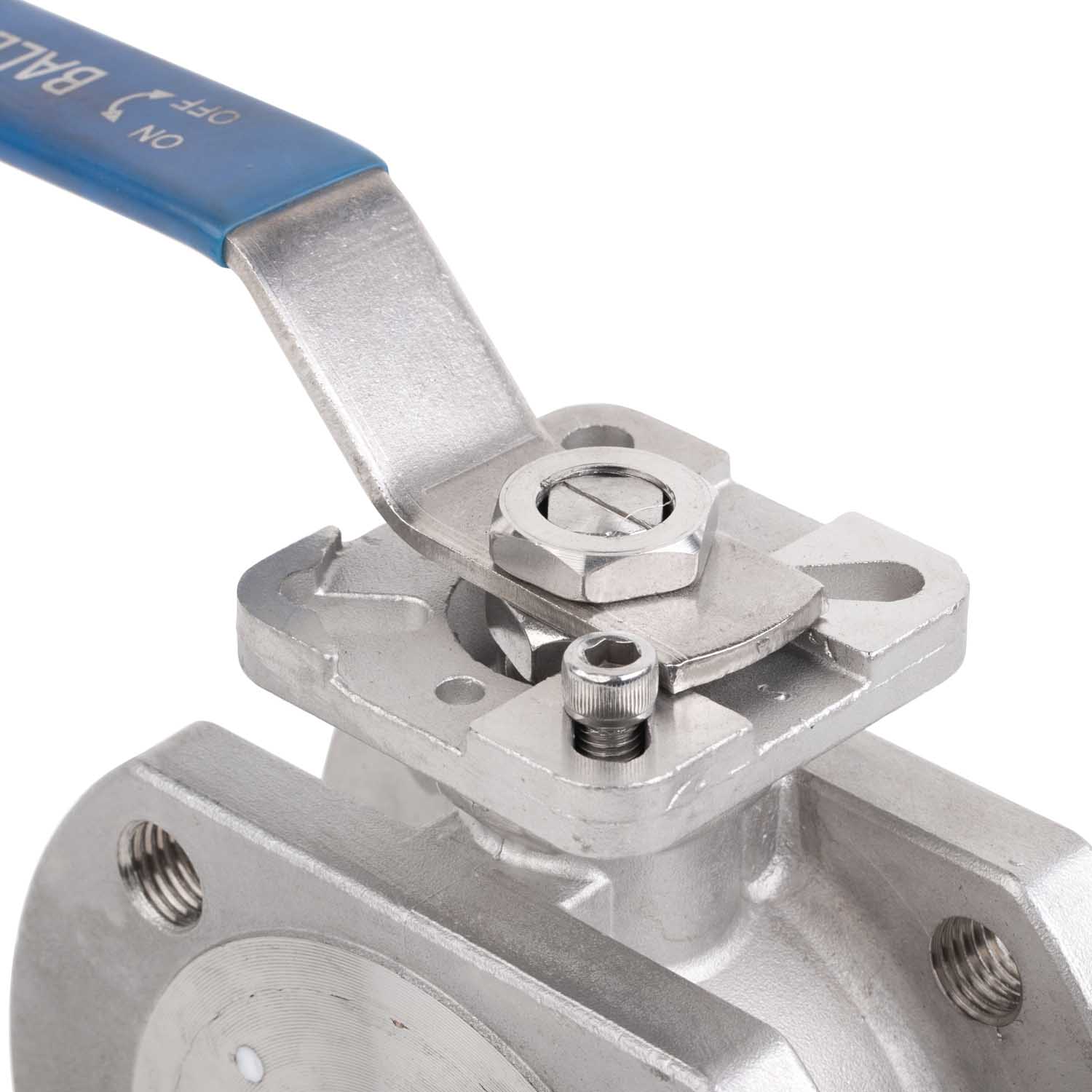

Được trang bị mặt bích trên trực tiếp ISO 5211, van có thể được tích hợp liền mạch với các bộ truyền động khí nén, điện hoặc thủy lực, ngoài thao tác đòn bẩy thủ công.
| KHÔNG. | Tên một phần | Vật liệu |
| 1 | Thân hình | WCB/CF8/CF8M |
| 2 | mũ lưỡi trai | WCB/CF8/CF8M |
| 3 | Ghế | PTFE |
| 4 | Quả bóng | SS304/SS316 |
| 5 | Thân cây | SS304/SS316 |
| 6 | Vòng đệm | PTFE |
| 7 | Vòng chữ O | VITON |
| 8 | đóng gói | PTFE |
| 9 | tuyến | SS/SUS304 |
| 10 | hạt gốc | SS/SUS304 |
| 11 | Xử lý | SS |
| 12 | Dừng ghim | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
2-9
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
2-11
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2“
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
