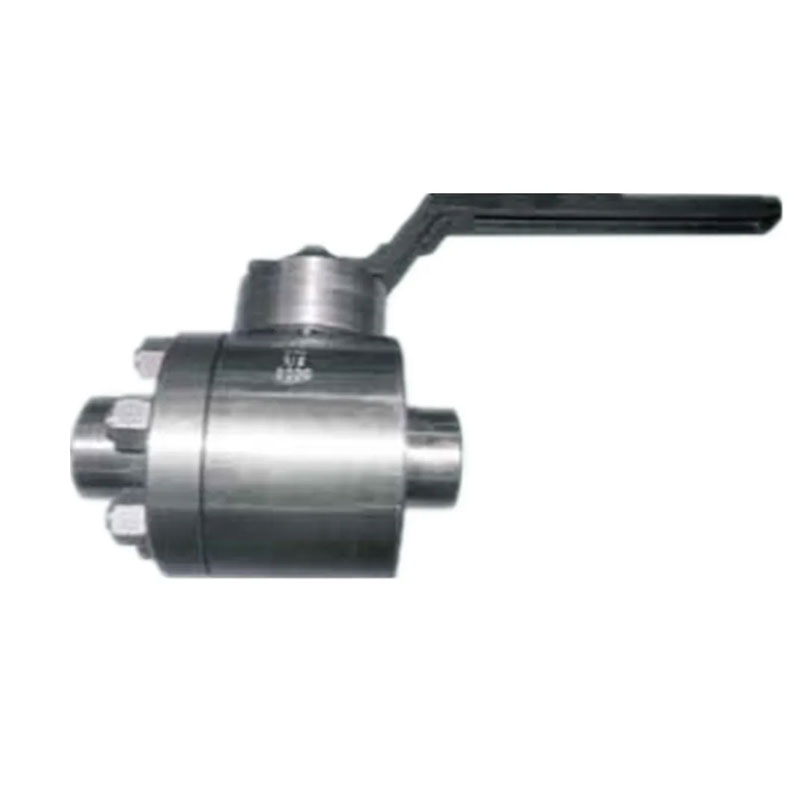

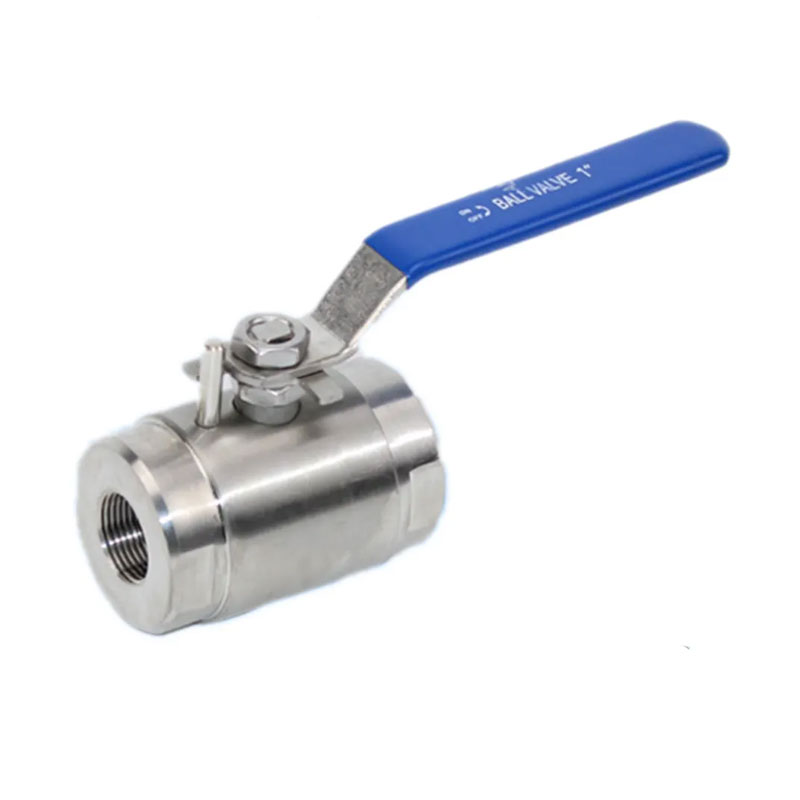

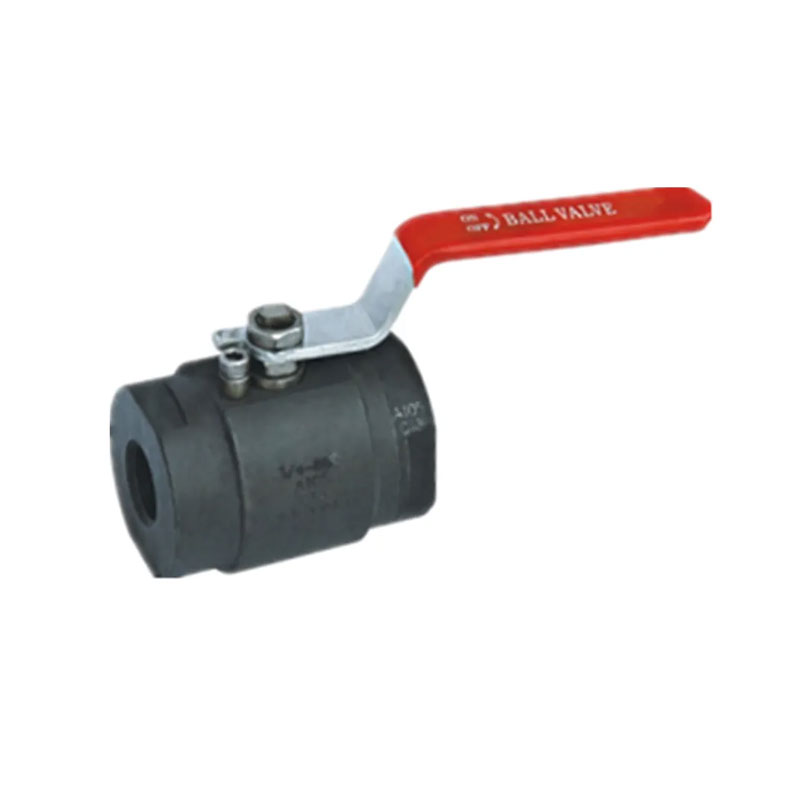

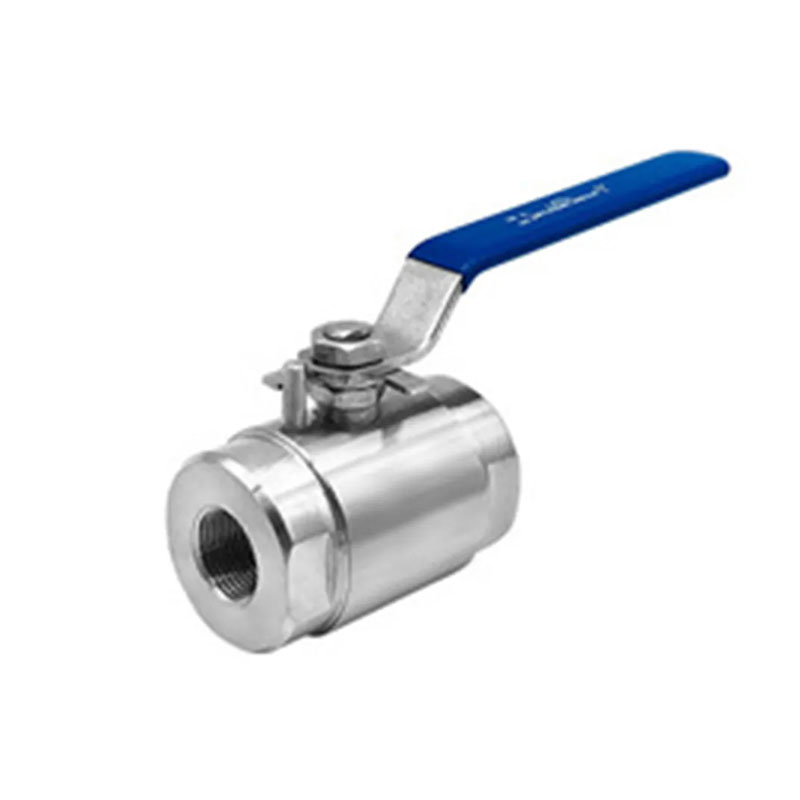

Các tính năng chính của Van bóng áp suất cao 2-PC chất lượng cao của Joepai là cấu trúc nhỏ gọn của nó, niêm phong đáng tin cậy, cấu trúc đơn giản, bảo trì dễ dàng, bề mặt niêm phong và bề mặt hình cầu thường ở trạng thái khép kín, không dễ dàng bị xói mòn bởi phương tiện, dễ vận hành và duy trì, phù hợp cho Các phương tiện làm việc chung như nước, dung môi, axit và khí tự nhiên, và Cũng phù hợp với phương tiện truyền thông với các điều kiện làm việc khắc nghiệt như oxy, Hydrogen peroxide, metan và ethylene. Nó đã được sử dụng rộng rãi trong nhiều ngành công nghiệp. Thân van của van bóng có thể là tích hợp hoặc mô -đun.
Tiêu chuẩn chủ đề: NPT, BSPT, DIN259, DIN2999, ISO228 Lớp A
Áp suất tối đa: 42MPa
Phạm vi nhiệt độ: -20c ~ 232C
Phương tiện phù hợp: Nước, dầu, không khí và một số chất lỏng ăn mòn
Thân bằng chứng thổi/cổng đầy đủ
Cơ thể rèn
3000PSI (PN210) W.O.G
Tiêu chuẩn vật liệu: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | THÂN HÌNH | F53/F316L/F304/A105 | 9 | Định vị mảnh | SS316/SS304 |
| 2 | QUẢ BÓNG | F53/F316L/F304 | 10 | Hạt | A194-8 |
| 3 | GHẾ | Rptfe | 11 | Máy giặt Belleville | SS316/SS304 |
| 4 | Miếng đệm | Rptfe | 12 | Đóng gói tuyến | SS316/SS304 |
| 5 | Nắp | F53/F316L/F304/WCB | 13 | Đóng gói | Rptfe |
| 6 | THÂN CÂY | F53/F316L | 14 | O-Rings | FASTON |
| 7 | Máy giặt lực đẩy | Rptfe | 15 | Nút chặn | SS316/SS304 |
| 8 | XỬ LÝ | SS+PVC |
| NPS | DN | G | L | D | H | A |
| 1/2 " | 14 | 1/2 "-14npt | 80 | 49 | 62 | 120 |
| 3/4 " | 19 | 3/4 "-14npt | 90 | 54 | 65 | 120 |
| 1 " | 23 | 1 "-11.5npt | 108 | 59 | 67 | 120 |
| 11/4 " | 31 | 11/4 "-11.5npt | 115 | 64 | 80 | 148 |
| 11/2 " | 38 | 11/2 "-11.5npt | 125 | 78 | 95 | 148 |
| 2 " | 50 | 2 "-11.5npt | 140 | 109 | 115 | 265 |
Khi van bóng ở trạng thái đóng, vẫn có chất lỏng áp suất bên trong thân van.
Trước khi bảo trì, giải phóng áp suất đường ống và giữ van ở vị trí mở.
Trước khi bảo trì, ngắt kết nối nguồn điện hoặc khí.
Trước khi bảo trì, hãy tách bộ truyền động ra khỏi khung.
Cần phải xác nhận rằng áp lực trong các đường ống ngược dòng và xuôi dòng của van bóng đã được giảm bớt trước khi tiến hành các hoạt động tháo gỡ và lắp ráp.
