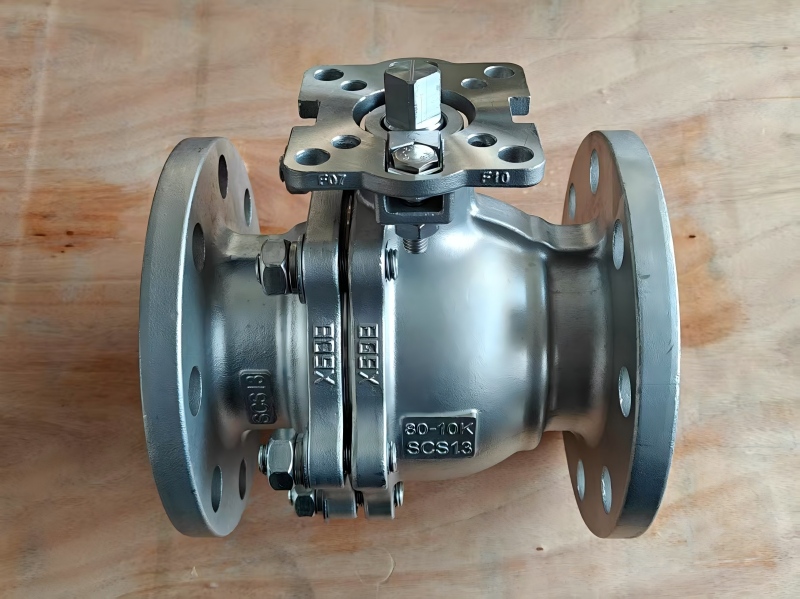

Trong hệ thống đường ống công nghiệp,Van bi mặt bíchvà Van cổng mặt bích đều là những loại van được sử dụng phổ biến, nhưng điểm khác biệt cốt lõi của chúng nằm ở bộ phận đóng: van bi sử dụng một hình cầu làm bộ phận đóng, xoay 90 độ quanh đường tâm van để mở hoặc đóng đường ống. Trong số đó, Van bi mặt bích JIS được thiết kế và sản xuất theo Tiêu chuẩn Công nghiệp Nhật Bản (JIS), được sử dụng rộng rãi cho nhiều môi trường khác nhau như nước, dầu, hơi nước, hóa chất và khí tự nhiên do cấu trúc nhỏ gọn, độ kín đáng tin cậy và vận hành dễ dàng, đáp ứng các yêu cầu điều kiện làm việc đa dạng.
Van bi mặt bích JIS chủ yếu bao gồm các bộ phận chính như thân van, nắp ca-pô, bi, thân van, mặt ngồi và vòng đệm. Nguyên lý làm việc cốt lõi của nó là: bằng cách xoay thân, quả bóng được quay 90 độ, căn chỉnh hoặc vuông góc lỗ của quả bóng với đường ống để cho phép hoặc chặn dòng chảy của vật liệu. Một vòng đệm đàn hồi được sử dụng giữa ghế và quả bóng, đạt được độ kín hai chiều thông qua tải trước lò xo và áp suất vật liệu. Thân có thiết kế chống nổ và được trang bị cấu trúc nén đóng gói tự động, đảm bảo độ tin cậy bịt kín lâu dài. Ngoài ra, việc bơm chất bôi trơn vào giữa các bề mặt bịt kín sẽ tạo thành màng dầu, điều này không chỉ giúp tăng cường khả năng bịt kín mà còn làm giảm đáng kể mô-men xoắn vận hành.
JOEPAI, một nhà sản xuất chuyên nghiệp đã tối ưu hóa Van bi mặt bích JIS dựa trên nhiều năm kinh nghiệm kỹ thuật:
1. Ghế bịt kín hai môi: Nâng cao hiệu suất bịt kín, mở rộng phạm vi phương tiện áp dụng và giảm mô-men xoắn vận hành.
2. Thiết kế thân chống thổi: Cấu trúc chịu tải phía dưới giúp thân không bị đẩy ra dưới áp lực và ống lót dẫn hướng bằng PTFE nhúng giúp giảm ma sát để vận hành mượt mà hơn.
3. Thiết kế an toàn chống cháy và chống tĩnh điện: Tuân thủ các tiêu chuẩn API 607 để cải thiện độ an toàn; một thiết kế nền tảng cao tùy chọn cho phép gắn trực tiếp các bộ truyền động.
Thiết kế & Sản xuất: JIS B2071, BS5351
Kích thước mặt đối mặt: JIS B2002
Mặt bích kết nối: JIS B2212, B2214
Kiểm tra & Kiểm tra: JIS B2003
Tiêu chuẩn an toàn cháy nổ: API 607
| Mục | Sự miêu tả |
| Mô hình phổ biến | Q41, Q47, v.v. |
| Vật liệu cơ thể | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M, v.v. |
| Phạm vi kích thước | DN15 – DN350 (½” – 14”) |
| Phạm vi áp suất | 5K, 10K, 20K, 63K |
| Phạm vi nhiệt độ | -29°C ~ 350°C (tùy theo vật liệu) |
| Phương pháp kích hoạt | Hướng dẫn sử dụng, bánh răng, điện, khí nén |
Để đảm bảo hiệu suất và tuổi thọ của van, hãy làm theo các bước sau trong quá trình lắp đặt:
Làm sạch đường ống trước khi lắp đặt để đảm bảo không còn vật lạ.
Xác minh dấu van và thực hiện kiểm tra đóng/mở đầy đủ.
Căn chỉnh mặt bích van với mặt bích đường ống và siết chặt các bu lông đều nhau.
Thiết bị truyền động (ví dụ: khí nén, điện) phải được lắp đặt theo hướng xác định.
Vận hành van nhiều lần sau khi lắp đặt để xác nhận hoạt động trơn tru, không bị bó buộc.
Tiến hành kiểm tra hiệu suất bịt kín theo yêu cầu của đường ống.
Để biết thêm chi tiết vềVan bi mặt bích JISthông số kỹ thuật, giá cả và các giải pháp tùy chỉnh, vui lòng liên hệ với chúng tôi để được hỗ trợ lựa chọn chuyên nghiệp và tài liệu kỹ thuật. Chúng tôi cung cấp các loại van tuân thủ JIS, API, DIN và các tiêu chuẩn khác, đồng thời có thể đề xuất cấu hình van phù hợp nhất, tiết kiệm chi phí dựa trên điều kiện làm việc cụ thể của bạn.
