Joepai chất lượng cao bằng thép carbon mặt bích van ba chiều (vật liệu WCB) được thiết kế cho các hệ thống công nghiệp yêu cầu chuyển đổi đa kênh hoặc Hợp nhất chức năng. Nó hỗ trợ các cấu trúc kênh hình chữ T hoặc hình chữ L và có thể kiểm soát linh hoạt hướng dòng và tốc độ dòng chảy của phương tiện truyền thông. Sản phẩm đáp ứng các mức áp suất khác nhau từ PN16 đến PN40 và sử dụng mặt bích tiêu chuẩn cho kết nối. Nó được sử dụng rộng rãi trong dầu mỏ, hóa chất, nước, Sức mạnh và các đường ống xử lý để đạt được sự chuyển đổi và hệ thống chất lỏng hiệu quả Tích hợp.

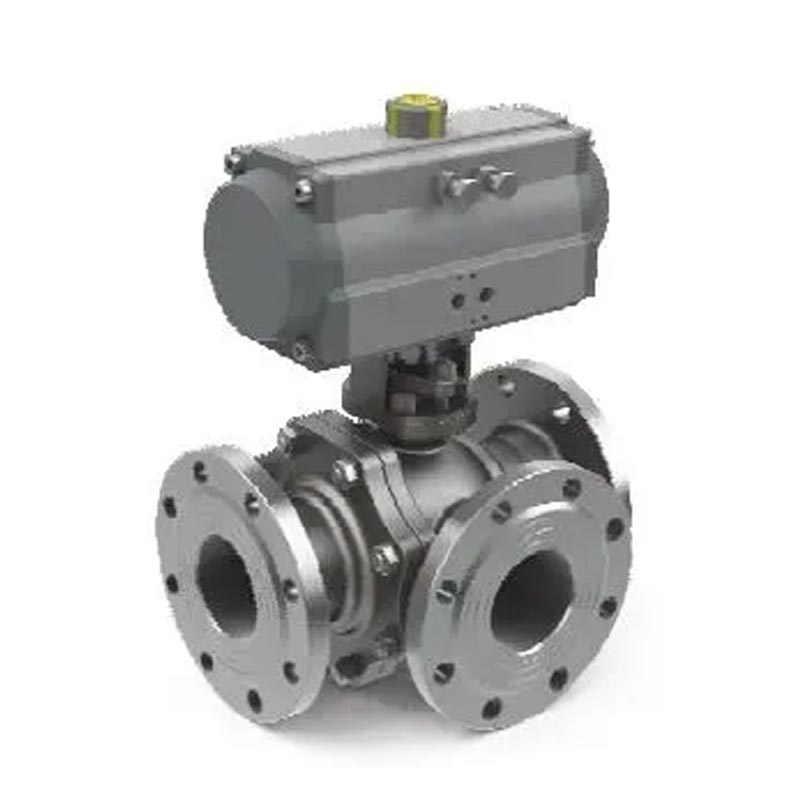

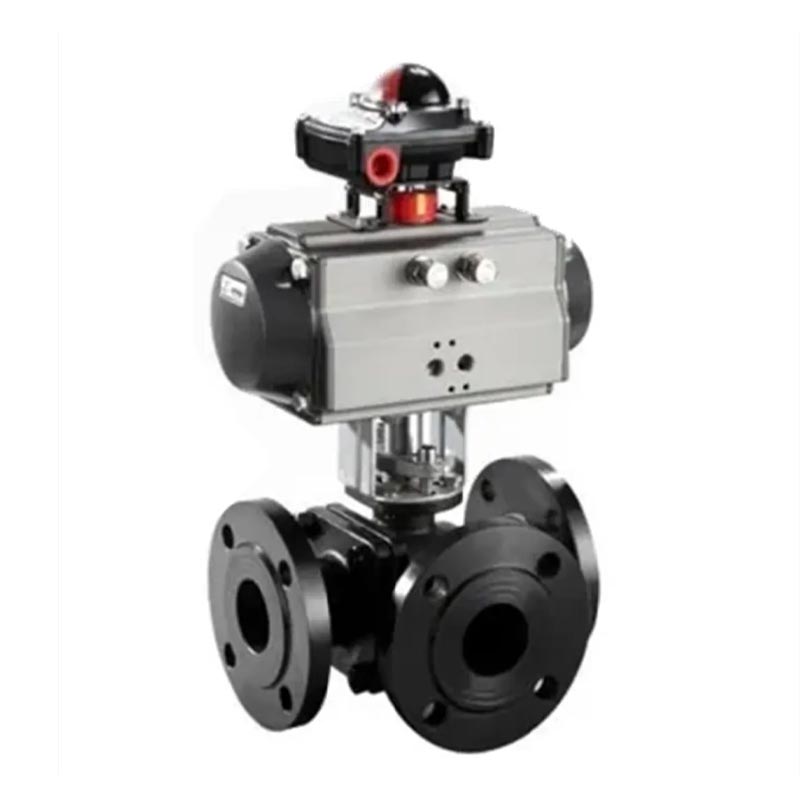

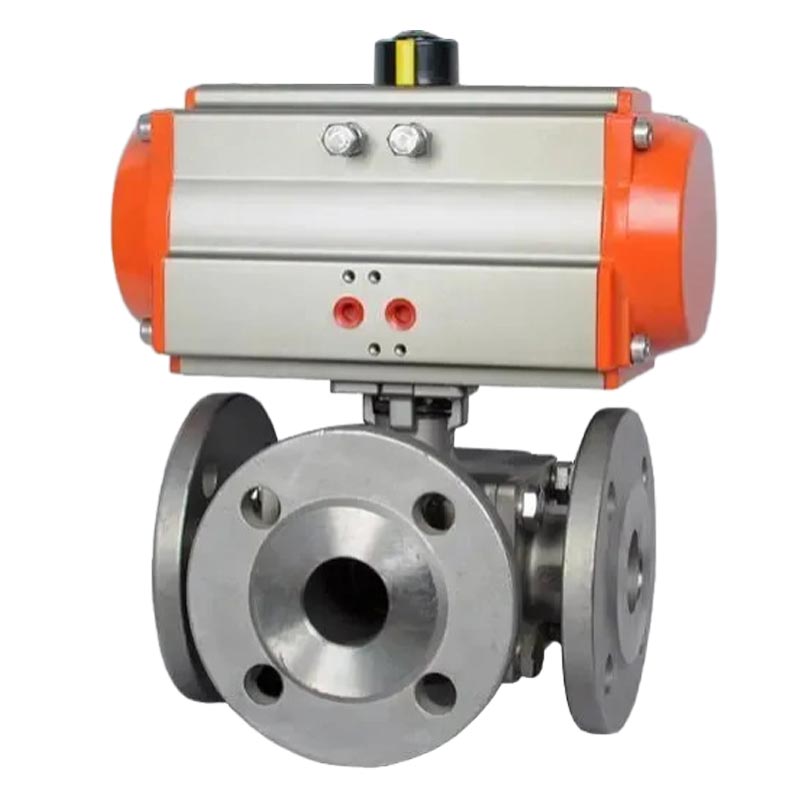

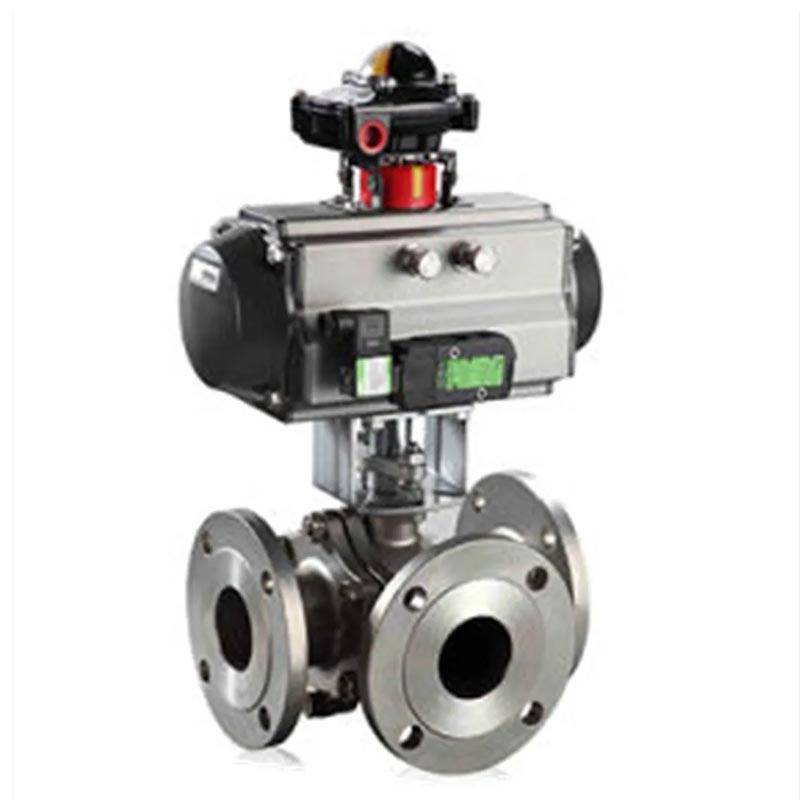

Thép carbon có mặt bích van ba chiều với khí nén
Người điều khiển
1. Vật liệu Thép carbon/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Kích thước 1/2 '' ~ 8 '' (dn15 ~ dn200)
3.Certificate ISO9001
4. Cổng giảm
5. Áp suất làm việc 150lb/PN16
6. Kết nối kết thúc rf mặt bích
7. Nhiệt độ làm việc. -20 ~ 300ºC
8. Nước trung bình phù hợp, khí tự nhiên, dầu và một số chất lỏng ăn mòn
9. SEAL PTFE, RPTFE, PPL
10. Tùy chọn khóa
11. Kiểm tra và kiểm tra theo API598
Những người khác chúng tôi cũng sản xuất van blange Ball, van cổng, van cầu, kiểm tra
Van, van vòi chữa cháy, van tăng cường, van bóng hàn đầy đủ & y
Bộ lọc., Vv.
| Hình thức | Loại T, L Van bóng ba chiều |
| Bên trong đường kính danh nghĩa DN (mm) | DN15-DN300 |
| Áp lực danh nghĩa | 1.6 2.5 4.0 sản phẩm |
| Phạm vi chất lỏng | Không khí, nước, khí, dầu và Sản phẩm hóa dầu Môi trường ăn mòn |
| Nhiệt độ làm việc | Con dấu cứng: -40 --300 Dấu mềm: -40 --180 |
| Sự cố tràn | 0 phù hợp với Ansib16.104Standard |
| Tài liệu chính | Thân van: WCB 304 316 316L Spool: 304 316 316L |
| Mẫu ghế | Thép không gỉ di chuyển con dấu cứng, Con dấu mềm PTFE |
| Chuẩn bị bề mặt | Đánh bóng |
| Kích thước | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Kích cỡ | TRONG | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | TRONG | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | TRONG | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | TRONG | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | TRONG | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Để lại một vị trí cho tay cầm van để xoay.
2. Không thể được sử dụng để điều chỉnh.
Van bóng với cơ chế truyền nên được cài đặt thẳng đứng.
Nguyên tắc làm việc của một van ba chiều bằng thép carbon là để xoay van để làm cho nó mở hoặc đóng. Các công tắc van bóng có trọng lượng nhẹ, có kích thước nhỏ, có thể được làm thành đường kính lớn, đáng tin cậy trong niêm phong, cấu trúc đơn giản, dễ bảo trì, và bề mặt niêm phong và bề mặt hình cầu thường ở trạng thái kín, không dễ bị xói mòn bởi phương tiện truyền thông. Chúng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau.
Các van bóng ba chiều chủ yếu được sử dụng trong các đường ống để cắt, phân phối và thay đổi hướng dòng chảy của phương tiện truyền thông.
Van bóng ba chiều là một loại van bóng tương đối mới, có một số lợi thế độc đáo trong cấu trúc của nó, chẳng hạn như mở và đóng không có ma sát, hao mòn niêm phong thấp, và mô -men xoắn nhỏ và đóng. Điều này có thể làm giảm các thông số kỹ thuật của bộ truyền động đi kèm.
Được trang bị bộ truyền động điện nhiều lượt, nó có thể đạt được điều chỉnh và cắt chặt môi trường. Áp dụng rộng rãi cho các điều kiện làm việc như dầu mỏ, hóa chất, nước đô thị và thoát nước đòi hỏi phải cắt đứt nghiêm ngặt.
