Thân van của Van bi ren trong ba chiều bằng thép không gỉ JOEPAI được sản xuất thông qua quá trình đúc đầu tư chính xác từ thép không gỉ CF8 hoặc CF8M. Vật liệu CF8 (SS304): Thích hợp cho các môi trường bao gồm nước, không khí, cũng như các dung dịch axit yếu và kiềm yếu. Vật liệu CF8M (SS316): Được thiết kế cho môi trường chứa clorua, nước biển và môi trường hóa học có tính ăn mòn cao.
Thân van đúc đầu tư của van bi ba chiều này có độ dày thành đồng đều và bề mặt hoàn thiện vượt trội, giúp loại bỏ hiệu quả các vùng chết nơi môi trường có thể tích tụ. Đây là sự lựa chọn lý tưởng cho các điều kiện làm việc hợp vệ sinh như đường ống dẫn nước tinh khiết dược phẩm và hệ thống đường ống cấp thực phẩm. Mỗi van đều trải qua quá trình kiểm tra độ bền vỏ và kiểm tra độ kín trước khi giao hàng tại nhà máy, đảm bảo không có rủi ro rò rỉ bên ngoài ngay cả trong điều kiện vận hành áp suất cao.

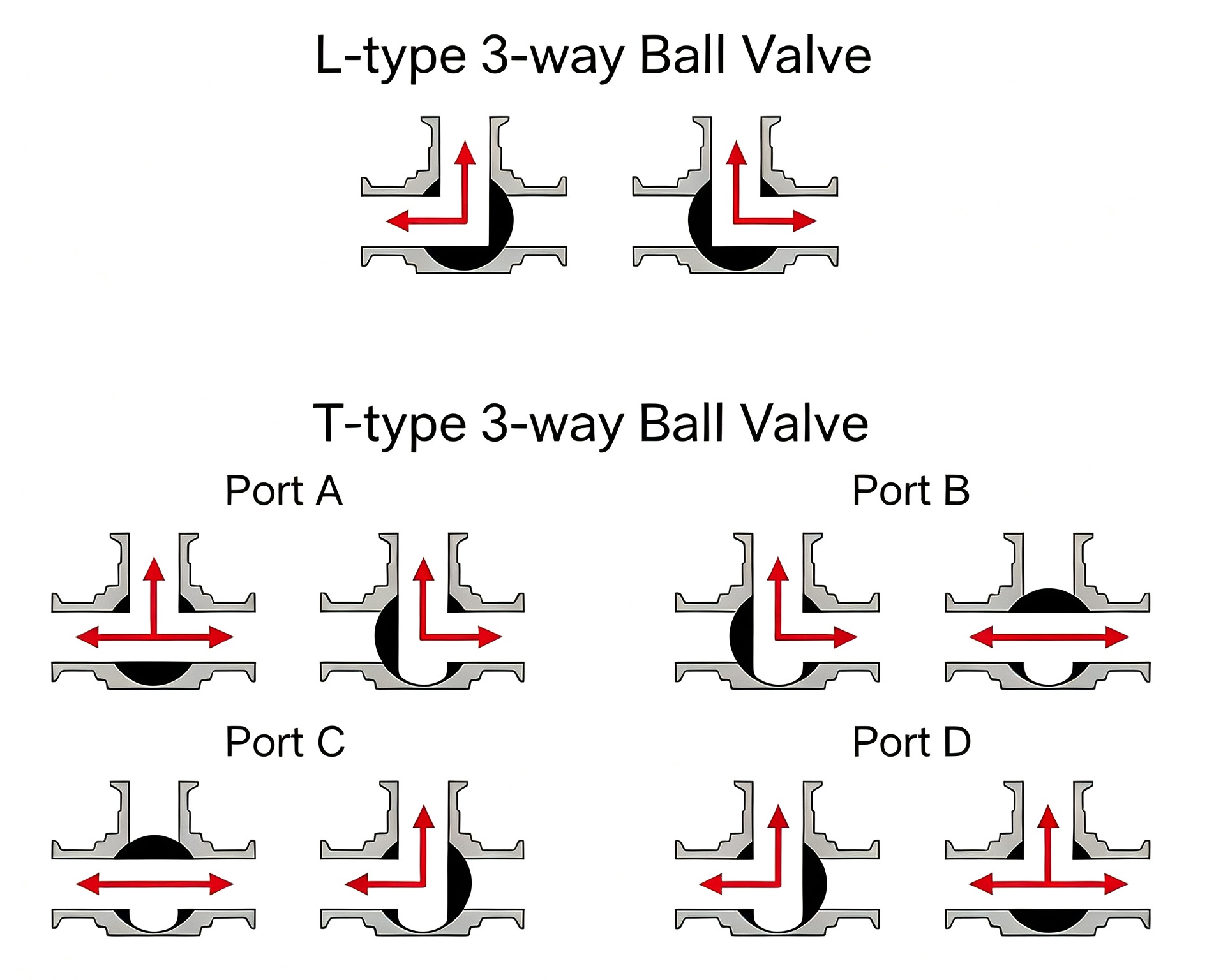

1. Van bi ren nữ ba chiều bằng thép không gỉ này có sẵn với các thiết kế kênh dòng chảy cổng L và cổng T. Cả hai phiên bản đều hoạt động với tay cầm xoay 90° và có đèn báo hướng dòng chảy rõ ràng.
Van bi ba chiều L-Port: Cho phép chuyển đổi giữa một đầu vào và hai đầu ra. Các ứng dụng điển hình bao gồm chuyển mạch vòng bơm, chuyển mạch tuần hoàn lấy mẫu trực tuyến và vận hành luân phiên hai bộ lọc. Van bi cổng L được triển khai rộng rãi trên các bảng phân phối khí để chuyển đổi nhanh chóng giữa nguồn cung cấp khí chính và dự phòng.
Cổng TBa chiềuVan bi: Hỗ trợ hai chế độ làm việc: một đầu vào chia thành hai đầu ra hoặc hai đầu vào kết hợp thành một đầu ra. Nó phù hợp với việc chuyển đổi nạp/dỡ thùng, tuần hoàn xen kẽ vật liệu nóng và lạnh trong bộ trao đổi nhiệt và hợp nhất các đường cấp liệu kép trước khi trộn. Trong các thiết bị đo hóa chất, van bi cổng chữ T tạo điều kiện cho việc phun luân phiên hai loại thuốc thử hóa học để đạt được liều lượng chính xác khi kết hợp với hệ thống điều khiển tự động.

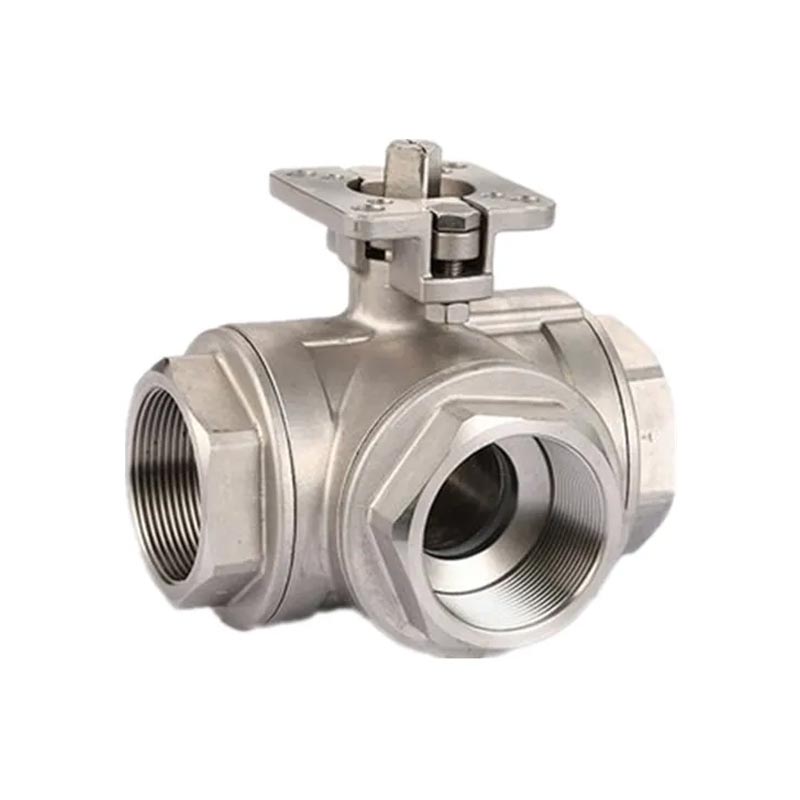

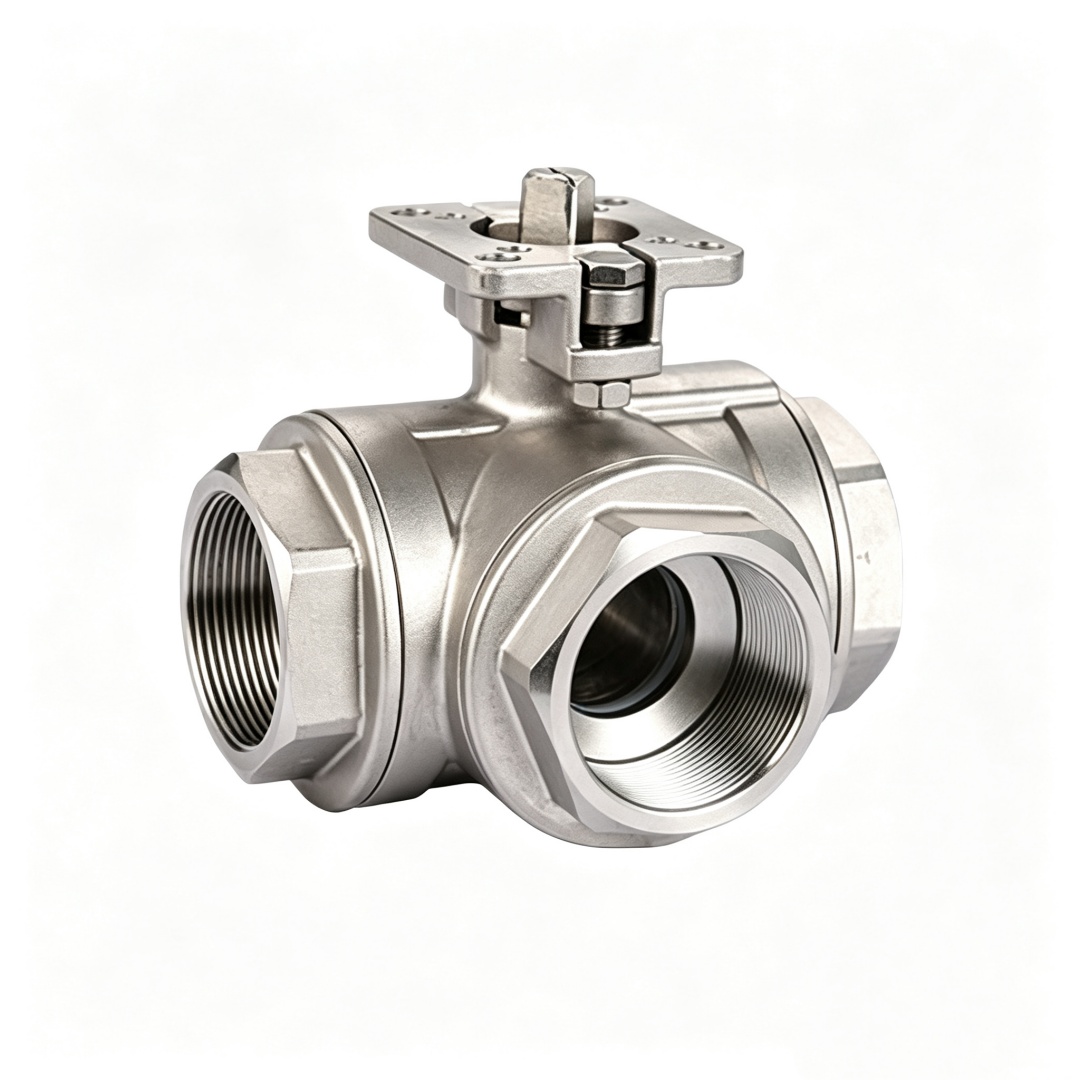

2. Mặt trên của van bi ren nữ ba chiều bằng thép không gỉ này sử dụng mộtNền tảng gắn trực tiếp cao tiêu chuẩn ISO 5211. Kích thước mặt bích của tấm gắn hoàn toàn phù hợp với kích thước của bộ truyền động điện và khí nén. Thiết bị truyền động có thể được lắp trực tiếp mà không cần thêm giá đỡ hoặc khớp nối, giúp giảm đáng kể dung sai lắp đặt và tiết kiệm không gian lắp đặt.

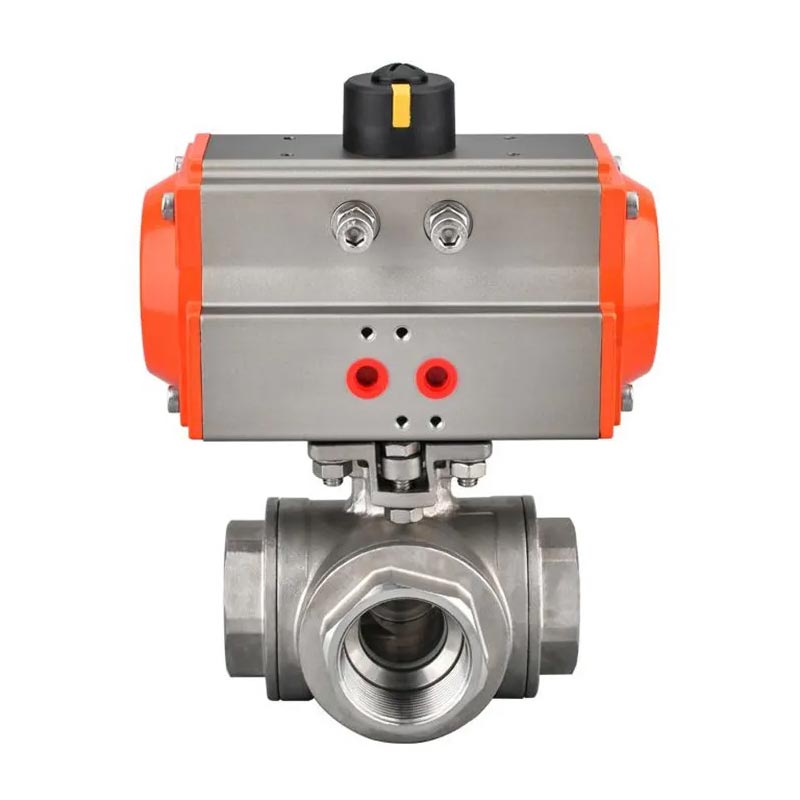

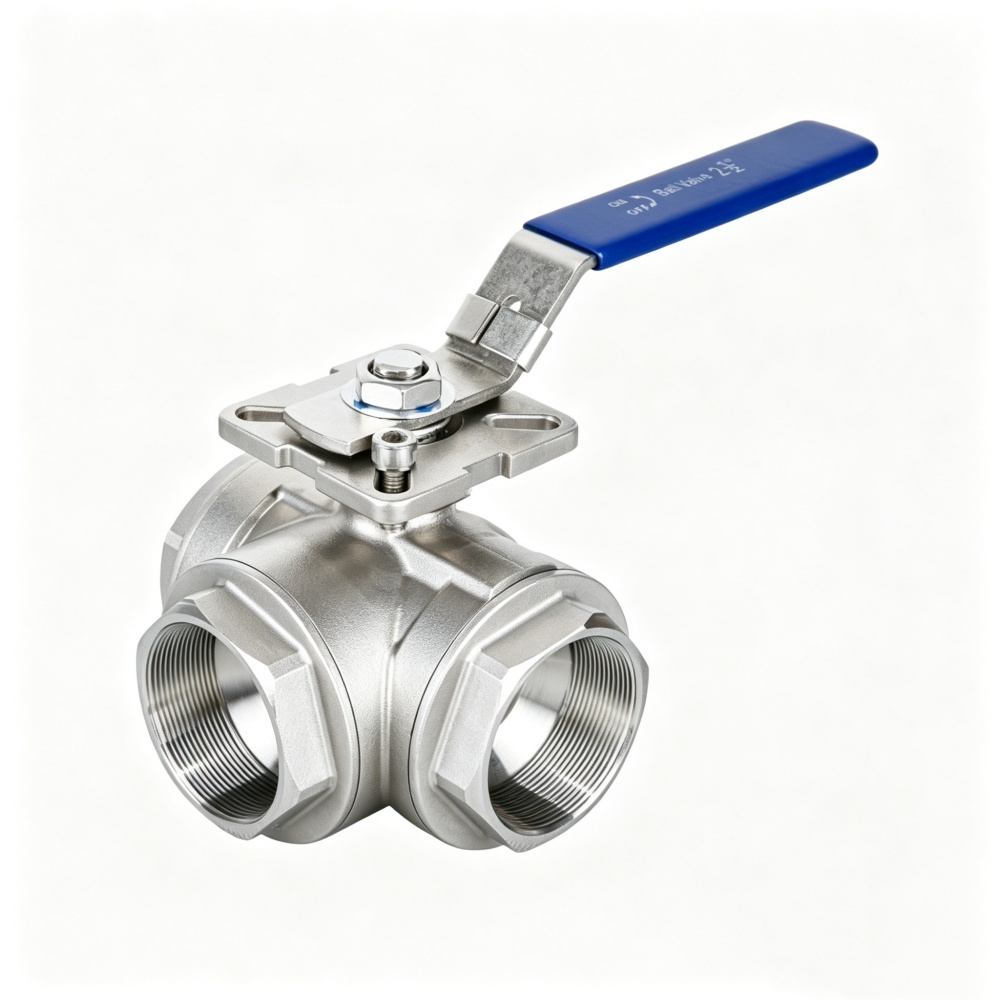

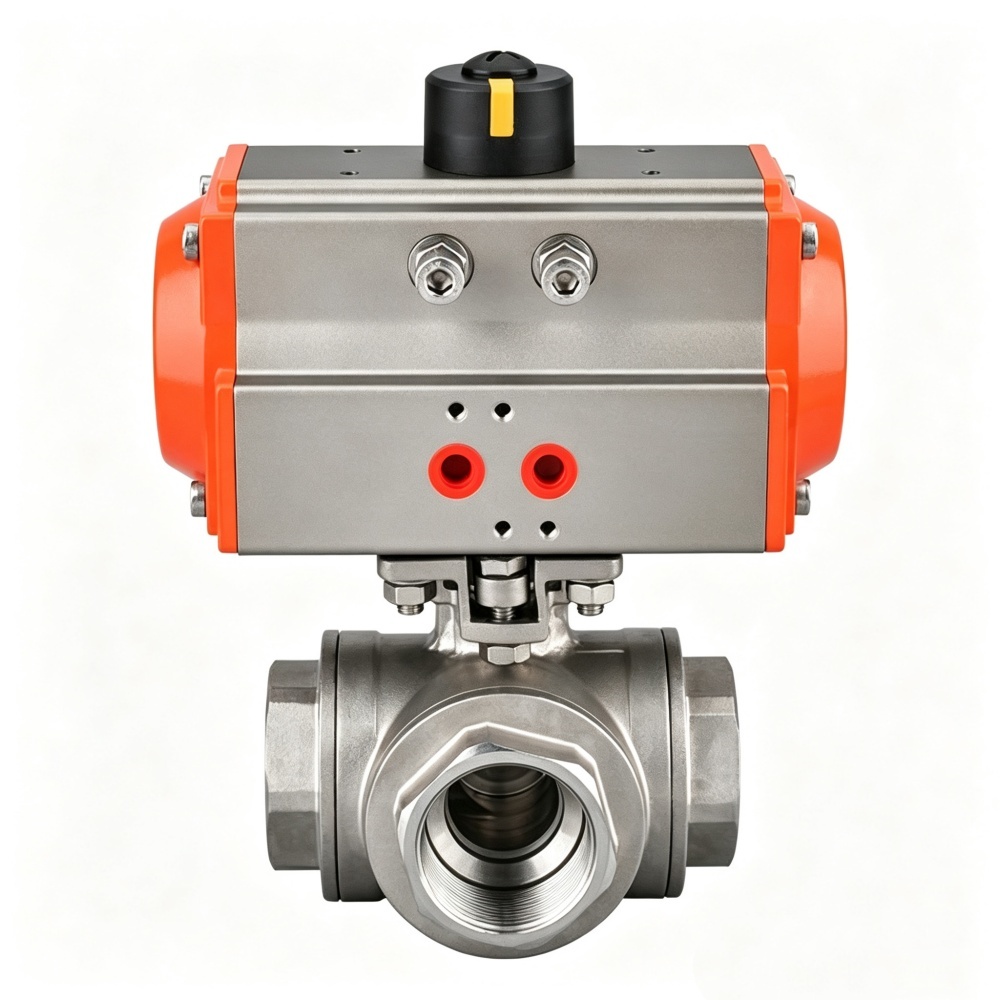

Van có thể được điều khiển thủ công thông qua tay cầm và cũng có thể được trang bị bộ truyền động bằng khí nén hoặc điện như một tùy chọn để thực hiện điều khiển bật tắt từ xa.
Tất cả các van đều trải qua quá trình kiểm tra độ kín khí và xác minh độ chính xác của ren trước khi rời khỏi nhà máy
Cung cấp chứng nhận vật liệu, bản vẽ kích thước và hướng dẫn lắp đặt
Hỗ trợ chứng nhận thị trường toàn cầu (CE/ISO/RoHS, v.v.)
Dịch vụ tùy chỉnh khuôn mẫu OEM/ODM/tư nhân hoàn toàn mở để đáp ứng nhu cầu của các dự án kỹ thuật khác nhau
| Chất liệu của các bộ phận chính | ||
|---|---|---|
| KHÔNG | Tên bộ phận | Vật liệu |
| 1 | Thân hình | CF8M; CF8 |
| 2 | Ca bô | CF8M; CF8 |
| 3 | Quả bóng | CF8M; CF8 |
| 4 | Ghế | PTFE；PPL |
| 5 | Thân cây | CF8M; CF8 |
| 6 | đóng gói | PTFE |
| 7 | Vòng đệm | PTFE |
| 8 | Hạt tuyến | CF8M; CF8 |
| 9 | Xử lý | CF8M; CF8 |
| 10 | Bảng hướng dẫn | Nhôm |
| 11 | Hạt | CF8M; CF8 |
| 12 | Thiết bị khóa | CF8M; CF8 |
| 13 | Bao da | Nhựa |
| Đặc điểm kỹ thuật | |
|---|---|
| Tên sản phẩm | Nền tảng cao Ba chiều / Van bi Tee |
| Người mẫu | Q14F/Q15F |
| Đường kính danh nghĩa | DN15~DN100 |
| Áp suất danh nghĩa | 1,6Mpa~6,4Mpa/1000WOG |
| Loại cấu trúc | Loại bóng |
| Kiểu kết nối | Mặt bích, ren trong |
| Nhiệt độ làm việc | 260oC (-20~180oC~260oC) |
| Cách thức hành động | Bằng tay, điện, khí nén |
| Vật liệu cơ thể | Thép đúc, thép không gỉ |
| Tiêu chuẩn thiết kế | Tiêu chuẩn Trung Quốc; ANSI; JIS; DIN |
| Phương tiện ứng dụng | Nước, dầu, khí, chất lỏng |
| Loại chủ đề | G.NPT.BSPT.BSP.DIN259/2999 |
| Q14F Van bi thép không gỉ ba chiều phù hợp trung bình | Nước, dầu, khí đốt và một số chất lỏng ăn mòn (W.O.G) |
A: Công tắc cổng L chảy giữa hai đầu ra (phổ biến cho chuyển mạch bơm hoặc chuyển mạch lấy mẫu). Cổng chữ T cho phép dòng chảy từ một đầu vào được chia thành hai đầu ra hoặc hợp nhất hai đầu vào thành một đầu ra – lý tưởng cho việc nạp/xả bể hoặc ghép hai bộ lọc.
Trả lời: Ghế PTFE có nhiệt độ lên tới 200°C - thích hợp cho hơi nước bão hòa. Đối với hơi nước quá nhiệt trên 200°C, vui lòng chọn phiên bản có mặt ngồi bằng kim loại của chúng tôi.
Đáp: NPT (Mỹ), BSPT (Anh/Úc), BSPP (Châu Âu) và DIN2999 (Đức). Chỉ định tiêu chuẩn chủ đề khi đặt hàng.
Trả lời: Có – Thân máy CF8M với ghế PTFE đáp ứng các yêu cầu vệ sinh. Hoàn thiện bề mặt bổ sung (Ra ≤ 0,8μm) và thụ động có sẵn theo yêu cầu.
