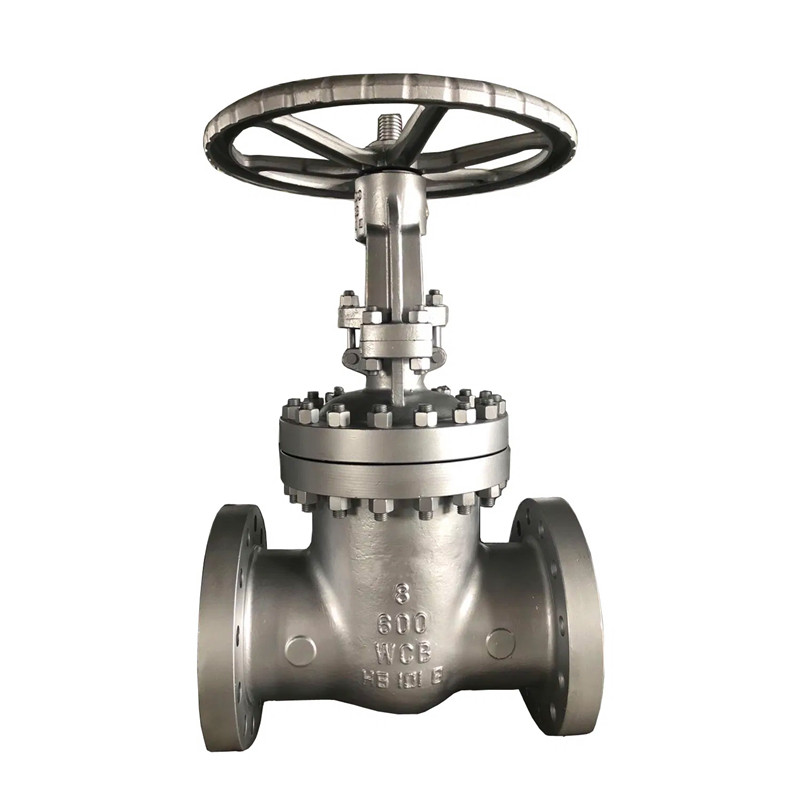

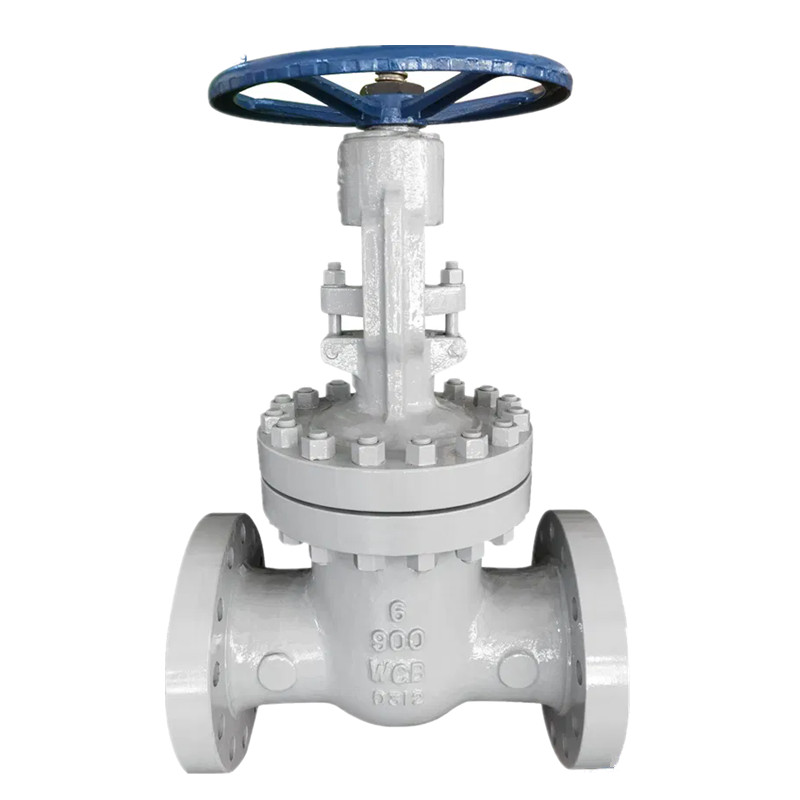

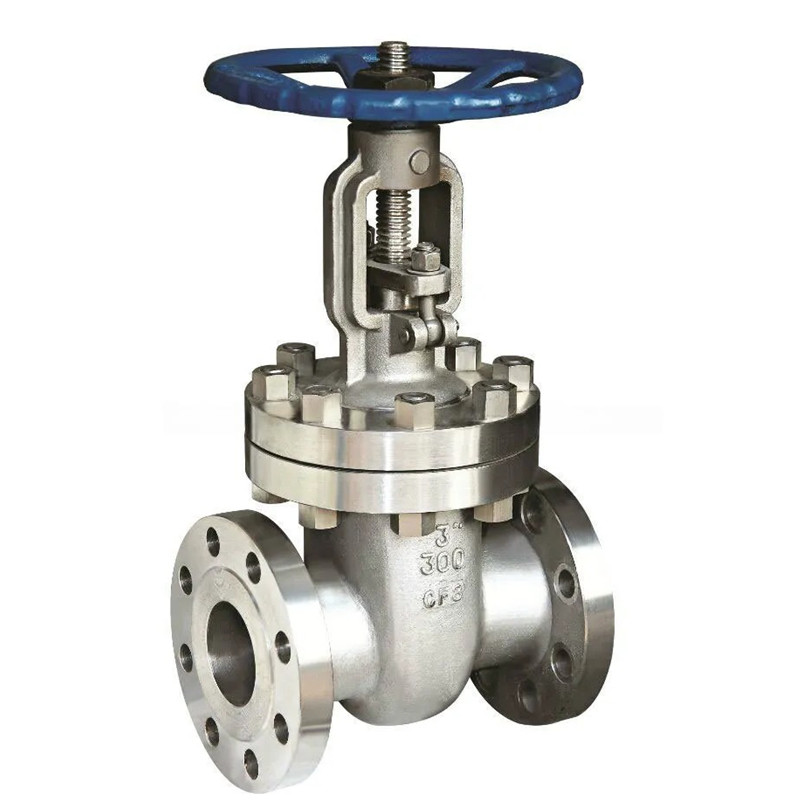

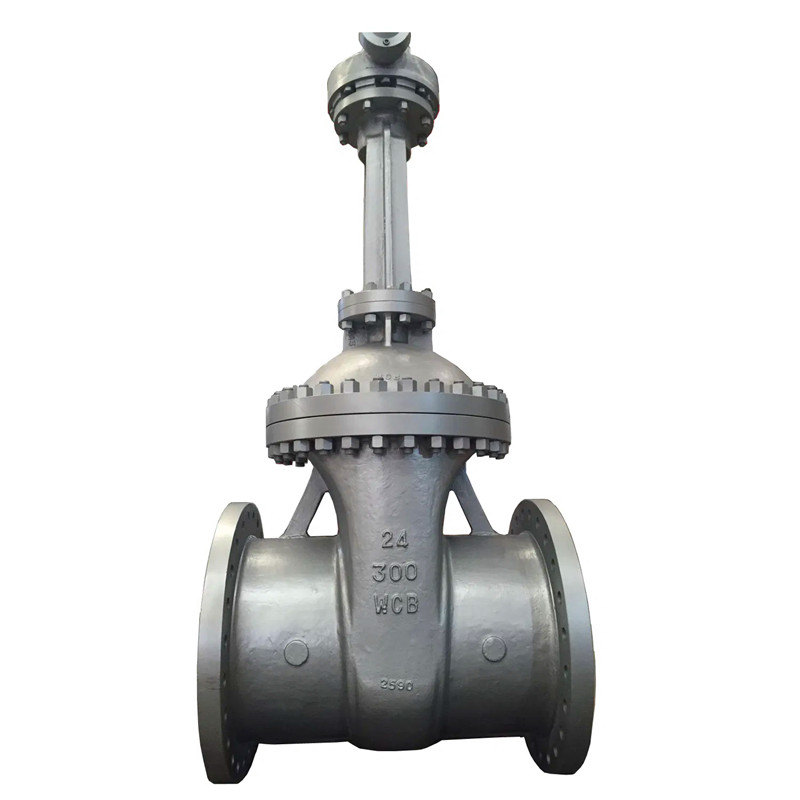

Ôn Châu JOEPAI Valve Co., Ltd. là nhà sản xuất van chuyên nghiệp. các thiết kế đầy đủ lỗ khoan của Van cổng nêm thép đúc đảm bảo dòng chảy trơn tru môi trường và cặp đệm kín được nối đất chính xác để duy trì tốt hiệu suất bịt kín và độ ổn định đóng mở trong một thời gian dài. Con dấu mềm hoặc cấu trúc con dấu kim loại tùy chọn, có thể chấp nhận nhiều phương tiện và điều kiện thi công phức tạp.
Van thép đúc là gì? Van cổng nêm thép đúc là một trong nhiều loại van các loại, được sản xuất từ thép đúc (thép carbon, thép không gỉ CF8). Việc áp dụng nhiệt độ cho van thép đúc là 425oC và môi trường áp dụng là nước, dầu, khí tự nhiên, v.v. Các dòng van thép đúc thường được sử dụng sản phẩm bao gồm van bi thép đúc, van cổng thép đúc, thép đúc van bướm, van một chiều thép đúc, van cầu thép đúc, van cầu thép đúc bộ lọc thép, vv
Đặc điểm: Cổng có thể điều chỉnh theo chiều dọc để đóng mở, chỉ mở hoàn toàn và đóng hoàn toàn, không thể điều chỉnh hoặc điều chỉnh;
Dẫn hướng nêm giảm thiểu cọ xát và trầy xước mặt ghế, mang lại tuổi thọ dài.
Được thiết kế theo API 600, ASME B16.34.
Mặt đối mặt: AMSE B16.10
Kết thúc mặt bích: ASME B16.5
Kiểm tra & Thử nghiệm: API 598
Thân làm bằng thép đúc có độ bền cao.
Phớt thân có khả năng bịt kín mà ít hoặc không cần bảo trì trong thời gian dài.
Tùy chọn tải trực tiếp bao bì.
Thân cây không quay.
Mặt ngồi cứng chống xói mòn.
Các kích cỡ và lớp áp suất khác có sẵn. Liên hệ với công ty để biết thông số kỹ thuật.
Phạm vi kích thước:NPS 2 - 24 (DN 50 - 600)
Đánh giá áp suất:ASME Lớp 150 - 900
Kết nối tiêu chuẩn: Kết thúc mặt bích
Vận hành bởi: Bánh xe tay, bánh răng, thiết bị truyền động khí nén, thủy lực và điện
| LỚP150 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H(mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| LỚP300 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H(mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| LỚP600 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H(mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| LỚP900 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H(mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
| Thân hình | WCB,CF3,CF3M,CF8,CF8M |
| Ca bô | WCB,CF3,CF3M,CF8,CF8M |
| Thân cây | 2Cr13,SS304,SS316,Thép cacbon |
| hạt gốc | thau |
| Vòng nêm | CF3,CF3M,CF8,CF8M |
| đĩa | WCB ASTM A216 |
| Miếng đệm nắp ca-pô | Than chì, PTFE |
| Ghế | CF3,CF3M,CF8,CF8M |
| đóng gói | than chì |
| Bánh xe tay | GGG40/50,ASTM A536 65-45-12 |
| Phạm vi áp suất | 150LB,300LB,600LB,900LB |
Bộ phận đóng và mở của Van cổng nêm bằng thép đúc là tấm cổng và hướng chuyển động của tấm cổng vuông góc với hướng của chất lỏng. Van cổng chỉ có thể được mở hoàn toàn và đóng hoàn toàn, và không thể điều chỉnh hoặc điều chỉnh được.
Van cổng có hai bề mặt bịt kín, và van cổng chế độ được sử dụng phổ biến nhất có hai bề mặt bịt kín tạo thành hình nêm. Góc nêm thay đổi theo các thông số của van, thường là 5 ° và 2 ° 52' khi nhiệt độ trung bình không cao.
