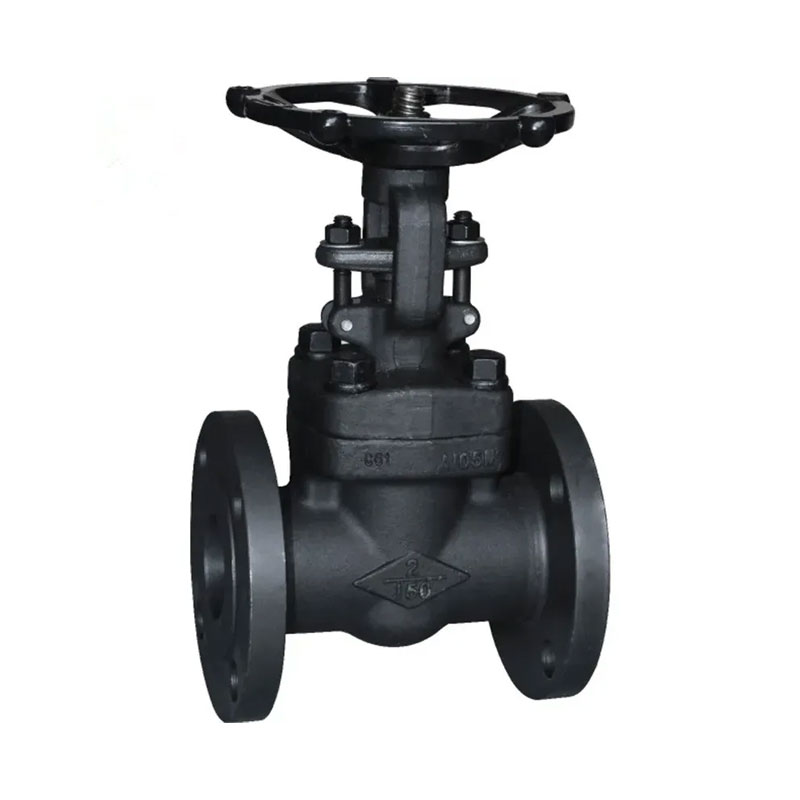

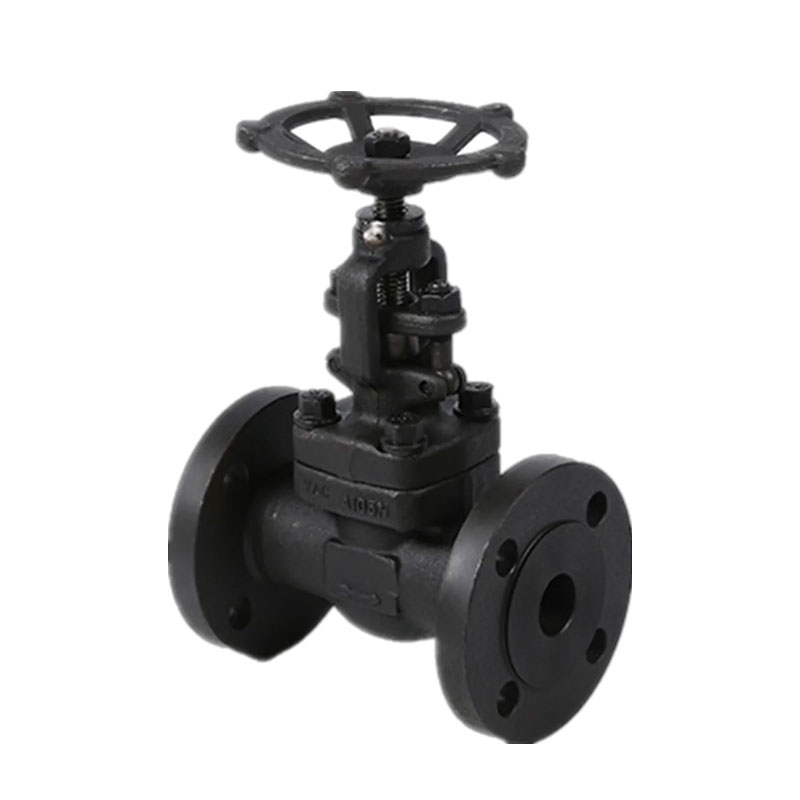

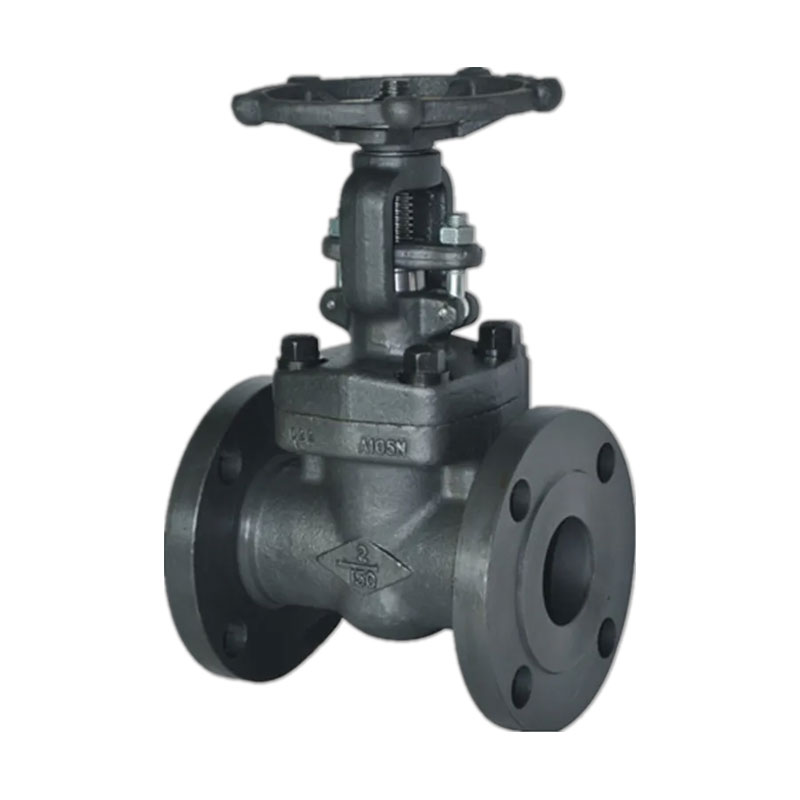

Van cổng mặt bích được rèn tích hợp 150lb được sản xuất độc lập bởi Valve Qiaopai đã cải thiện sức mạnh và sự niêm phong của cơ thể van thông qua tổng thể quy trình rèn, và có thể chống lại tác động và nhiệt độ áp suất bên trong căng thẳng khác biệt.
Trong khi đó, thiết kế nhỏ gọn và cấu trúc lỗ khoan đầy đủ Đảm bảo điện trở thấp và dòng chảy hiệu quả cao, làm cho nó trở thành một van lý tưởng cho Các doanh nghiệp đang tìm cách mua đường ống dài hạn và hiệu suất cao Hệ thống điều khiển.
Kích thước: 1/2 ''-2 '' (dn15 ~ dn50)
Xếp hạng áp suất: 150lb-600lb/pn16 ~ pn100/10k ~ 60k)
Vật liệu: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Nhiệt độ thích hợp: -29 CC ~ 429ºC.
Phương tiện thích hợp: Nước, hơi nước, dầu và khí tự nhiên, v.v.
Thiết kế và sản xuất tuân thủ: API602, BS5352, ANSI B16.34
Kích thước hàn của ổ cắm phù hợp với ANSI B16.11, JB/T1751
Kết thúc vít Kích thước phù hợp với ANSI B1.20.1, JB/T7306
Bánh mì phù hợp với ANSI B16.25, JB/T12224
Mặt bích kết thúc phù hợp với ANSI B16.5, JB79
Kiểm tra và kiểm tra phù hợp với: API598, GB/T13927, JB/T9092
| KHÔNG. | Tên một phần | CS đến ASTM | Như ASTM | SS đến ASTM | ||
| Nhập A105 | Loại F22 | Loại F304 (l) | Loại F316 (l) | |||
| 1 | Thân hình | A105 | A182 F22 | A182 F304 (L) | A182 F316 (l) | |
| 2 | Vòng ghế | A276 420 | A276 304 | A276 304 (l) | A276 316 (l) | |
| 3 | Nêm | A276 410 & 430 | A182 F304 | A182 F304 (L) | A182 F316 (l) | |
| 4 | Thân cây | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (l) | |
| 5 | Miếng đệm | SS + than chì SS + | SS + PTFE | |||
| 6 | Ca bô | A105 | A182 F22 | A182 F304 (L) | A182 F316 (l) | |
| 7 | Bu -ponet Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Ghim | A276 420 | A276 304 | |||
| 9 | Tuyến | A276 410 | A182 F304 (L) | A182 F316 (l) | ||
| 10 | Eyebolt tuyến | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Mặt bích tuyến | A105 | A182 F11 | A182 F304 (L) | A182 F316 (l) | |
| 12 | Nut tuyến | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | Ách đai ốc | A276 410 | ||||
| 14 | H.W. Khóa đai ốc | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Tên nơi | Ss | ||||
| 16 | Bánh xe tay | A197 | ||||
| 17 | Vòng đệm mang | A473 431 | ||||
| 18 | Đóng gói thân | Than chì linh hoạt | PTFE | |||
| Phương tiện phù hợp | W.O.G. vân vân | W.O.G. vân vân | HNO3CH3OOH vv | |||
| Nhiệt độ thích hợp | -29 425 | -29 550 | -29 180 | |||
Lưu ý: Các tài liệu khác có sẵn theo yêu cầu.
Kích thước (mm) và trọng lượng (kg)
Van cổng kết thúc mặt bích 150lb ~ 600lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (mở) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Trọng lượng | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Vỏ van của van mặt bích bằng thép rèn tích hợp 150lb được chia thành ba loại: nắp van được bắt vít, nắp van hàn và Áp lực tự thắt chặt van.
Tính năng chính của van này là một Thân cây tăng với một khung, và thân van tổng thể là một mặt bích. Phẳng Thiết kế ghế van đáy làm giảm áp suất chất lỏng và đảm bảo không bị cản trở chảy. Áp dụng rộng rãi như một thiết bị điều chỉnh và chặn trên chất lỏng Các đường ống như nước máy, nước thải, xây dựng, thực phẩm, điện, Y học, luyện kim, dệt, hệ thống năng lượng, v.v.
