Khi cần các van chất lượng cao và đáng tin cậy, Joepai ®, van kiểm tra swing Disc Disc có thể được sử dụng cho các ứng dụng khác nhau trong các ngành công nghiệp dầu khí và hóa dầu.
Van kiểm tra Disc Discer của chúng tôi là một giải pháp tiết kiệm năng lượng được thiết kế để ngăn chặn dòng chảy ngược vượt trội trong các hệ thống đường ống. Kết hợp các nguyên tắc thiết kế nâng cao và được sản xuất tuân thủ các tiêu chuẩn quốc tế lớn, van này đảm bảo hiệu suất niêm phong đặc biệt, an toàn cao, độ tin cậy và sức đề kháng dòng chảy tối thiểu. Đó là lựa chọn lý tưởng cho một loạt các ứng dụng trong các ngành bao gồm ngành dầu hóa dầu, cung cấp nước, sản xuất, chế biến thực phẩm, sản xuất điện. Chức năng chính của nó là tự động cho phép lưu lượng chuyển tiếp và ngăn chặn dòng chảy ngược (dòng chảy) trong các hệ thống chất lỏng một chiều, bảo vệ thiết bị quan trọng và đảm bảo tính toàn vẹn của hệ thống.
Thiết kế nhỏ gọn và nhẹ: Cơ thể kiểu wafer nhỏ, nhẹ và đòi hỏi không gian tối thiểu. Nó cài đặt thuận tiện giữa các mặt bích của ANSI, giảm đáng kể trọng lượng và chi phí hệ thống so với các van hai mặt hoặc mặt bích.
Đóng nhanh, tự động đóng: Hai lò xo xoắn độc lập hoạt động trên mỗi hai đĩa có bản lề, đảm bảo đóng nhanh và tự động đóng tốc độ dòng chảy tức thì giảm xuống 0, ngăn chặn hiệu quả sự đảo ngược dòng chảy.
Loại bỏ búa nước: Hành động đóng nhanh làm giảm đáng kể nguy cơ tăng áp suất đột ngột (búa nước), bảo vệ máy bơm, đường ống và các thành phần hệ thống khác khỏi thiệt hại tiềm tàng.
Kích thước trực tiếp ngắn: Chiều dài nhỏ gọn của nó cung cấp độ cứng và cường độ cấu trúc vượt trội trên đường ống, giúp cài đặt và cài đặt đặc biệt dễ dàng.
Cài đặt đa năng: Cung cấp các tùy chọn lắp linh hoạt và có thể được cài đặt trong cả đường ống ngang và dọc mà không có bất kỳ sửa đổi nào, cung cấp khả năng thích ứng tuyệt vời cho bố cục hệ thống của bạn.
Con dấu kín bong bóng: Kỹ thuật không rò rỉ. Các đĩa và con dấu được gia công chính xác đảm bảo ngắt kín bong bóng, như được xác minh trong các thử nghiệm áp suất thủy tĩnh nghiêm ngặt.
Hoạt động an toàn và đáng tin cậy: Được xây dựng từ các vật liệu chất lượng cao và được thiết kế cho độ bền, van này cung cấp hoạt động an toàn, đáng tin cậy và không cần bảo trì với khả năng chống can thiệp hệ thống chung.
Thiết kế & Sản xuất: API 594, API6D, JB/TB937
Mặt đối mặt: API594, DIN3202, JB/T8937
Nhiệt độ báo chí: ASME B16.34, DIN2401, GB/T9124
| Tên bộ phận | Nguyên vật liệu | ||||||||
| Thân hình | WCB | LCB | LCC | WC6 | WC9 | CF8 | CF8M | CF3 | CF3M |
| Ca bô | WCB | LCB | LCC | WC6 | WC9 | CF8 | CF8M | CF3 | CF3M |
| Cánh tay | WCB | LCB | LCC | WC6 | WC9 | CF8 | |||
| Miếng đệm | 150 ~ 600lb, miếng đệm gió bằng thép không gỉ | ||||||||
| Bu lông | B7 | L7m | L7m | B16 | B16 | B8 | B8 | B8 | B8 |
| Hạt | 2h | 7m | 7m | 4 | 4 | 8 | 8 | 8 |
8 |
PN1.6mc

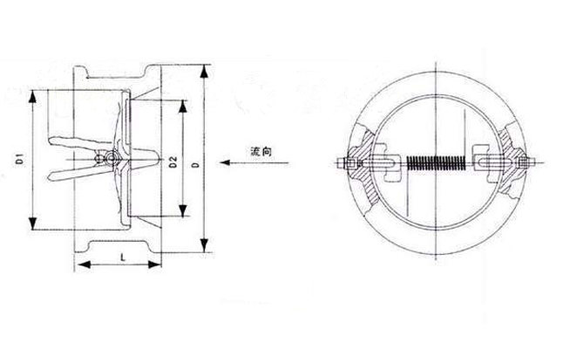

| Kích thước (mm) | L | D | D1 | D2 |
| 40 | 60 | 96 | 46 | 41 |
| 50 | 60 | 109 | 56 | 51 |
| 65 | 67 | 129 | 73 | 65 |
| 80 | 73 | 144 | 88 | 80 |
| 100 | 73 | 164 | 108 | 102 |
| 125 | 86 | 194 | 132 | 127 |
| 150 | 98 | 220 | 160 | 152 |
| 200 | 127 | 275 | 210 | 203 |
| 250 | 146 | 332 | 266 | 254 |
| 300 | 181 | 387 | 310 | 305 |
| 350 | 184 | 447 | 355 | 350 |
| 400 | 191 | 498 | 405 | 400 |
| 450 | 203 | 558 | 455 | 450 |
| 500 | 219 | 618 | 505 | 500 |
| 600 | 222 | 732 | 605 | 600 |
| 700 | 305 | 802 | 700 | 695 |
| 800 | 305 | 912 | 800 | 796 |
| 900 | 368 | 1012 | 903 | 898 |
| 1000 | 432 | 1124 | 1055 | 1050 |
| 1200 | 524 | 1340 | 1200 | 1400 |
