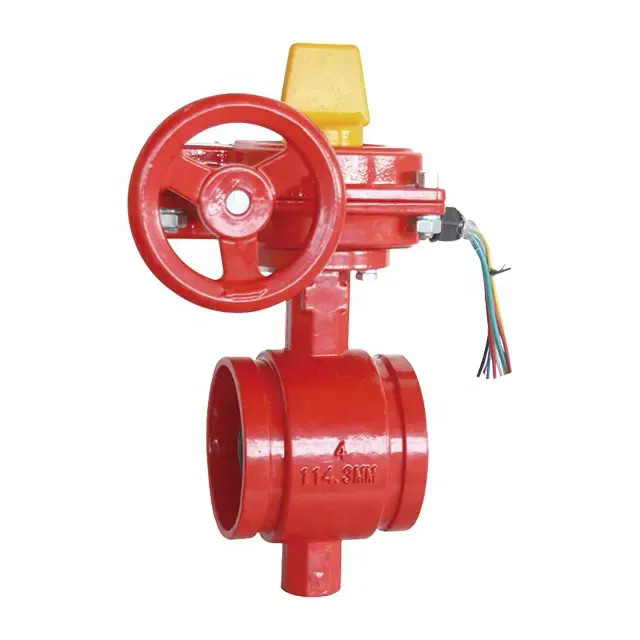

Hệ thống phun nước chữa cháy Van bướm tín hiệu có rãnh

Các phụ kiện có rãnh cho hệ thống chữa cháy bao gồm van bướm có rãnh với bộ truyền động bánh răng và công tắc chống giả mạo, Van bướm tín hiệu có rãnh của hệ thống phun nước chữa cháy JOEPAI thể hiện sự tiến bộ đáng kể trong công nghệ phòng cháy chữa cháy, kết hợp thiết kế kết nối có rãnh hiệu quả và hộp số tín hiệu. Van mở hoặc đóng hoàn toàn khi đĩa quay được một phần tư vòng. Van bướm tín hiệu có rãnh là loại van kết nối kẹp có rãnh được thiết kế hoàn toàn dựa trên nguyên lý đối xứng. Nó đối xứng ở đường tâm trục, đường tâm hướng tâm, phốt áp suất đầy đủ hai chiều, với một thiết bị tín hiệu, có thể tạo ra hoạt động của van. Nó chủ yếu được sử dụng trong các đường ống cấp thoát nước khác nhau, phòng cháy chữa cháy tòa nhà và các hệ thống khác, đặc biệt là trong các phụ kiện của Hệ thống phòng cháy chữa cháy, để cắt và điều chỉnh dòng chảy của môi trường.

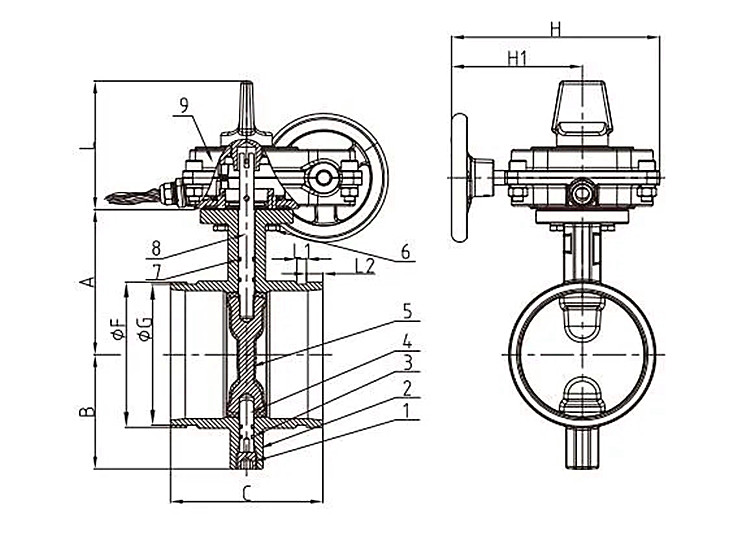

Phần chính & Vật liệu

Tính năng kỹ thuật

Tuân thủ: Thiết kế đường thủy tiêu chuẩn ANSI / AWWA C606

Kết nối: Đầu có rãnh, dễ lắp đặt và thay thế

Diện tích lưu thông hiệu quả lớn và sức cản chất lỏng thấp hơn

Đóng mở nhanh, hiệu suất điều chỉnh tốt

Mô-men xoắn đóng mở nhỏ, tiết kiệm nhân công.

Kích thước: 2", 2½", 3", 4", 5",  6", 8", 10", 12"

Áp suất làm việc tối đa: 21 BAR / 300 PSI (Áp suất thử nghiệm tối đa: 600 PSI) tuân thủ UL1091 & ULC/ORD-C1091 & FM class 1112 Nhiệt độ làm việc tối đa: -20°C đến 80°C

Tiêu chuẩn thiết kế: API 609

ứng dụng: Sử dụng trong nhà & ngoài trời

Nội thất và ngoại thất được phủ Epoxy bằng phương pháp phun tĩnh điện  phù hợp với AWWA C550

Đĩa ngồi được tráng EPDM đàn hồi

Nhà máy lắp đặt lắp ráp công tắc giả mạo giám sát

Tiêu chuẩn mặt bích hàng đầu ISO5211/1

Thiết kế và vật liệu có thể thay đổi mà không cần thông báo trước

Thông số kỹ thuật và tính năng thiết kế

Van bướm tín hiệu có rãnh của hệ thống phun nước chữa cháy sử dụng các kết nối có rãnh tương thích với hệ thống khớp nối tiêu chuẩn, giảm đáng kể thời gian lắp đặt so với các kết nối mặt bích hoặc ren truyền thống. Có sẵn các kích cỡ từ DN50 đến DN300 (2" đến 12"), van bướm tín hiệu duy trì mức áp suất PN16, phù hợp với hầu hết các yêu cầu của hệ thống phun nước chữa cháy. Van bướm có rãnh hoạt động hiệu quả trong các thông số nhiệt độ từ -10°C đến 120°C, thích ứng với các điều kiện môi trường khác nhau gặp phải trong các ứng dụng phòng cháy chữa cháy. Van bướm cứu hỏa chủ yếu bao gồm một đĩa, thân, vòng đệm và vỏ. Một miếng đệm dạng ống lồng được đặt giữa thân và đĩa để giảm thiểu sự mài mòn một cách hiệu quả trong quá trình đóng và mở van.

Kịch bản ứng dụng và hướng dẫn cài đặt

Van bướm tín hiệu có rãnh của hệ thống phun nước chữa cháy phục vụ các chức năng thiết yếu trên các cấu hình hệ thống phun nước chữa cháy đa dạng, trong đó việc kiểm soát dòng chảy đáng tin cậy và xác minh vị trí là rất quan trọng. Trước khi sử dụng van bướm cứu hỏa, hãy loại bỏ mọi mảnh vụn để đảm bảo kiểm soát dòng chảy và mở thích hợp. Người vận hành nên chú ý đến hướng đóng mở của van, thường được đánh dấu bằng "mở" và "đóng". Mở biểu thị xoay theo chiều kim đồng hồ, trong khi đóng biểu thị xoay ngược chiều kim đồng hồ. Khi đóng van bướm, đặc biệt lưu ý không vặn van quá mạnh để tránh làm gãy thân van và gây ra những hư hỏng không đáng có. Khi sử dụng van bướm cứu hỏa, bạn cần chú ý một số lưu ý. Đầu tiên, trước khi sử dụng, hãy kiểm tra xem nguồn nước chữa cháy và đường ống có bị cản trở không. Thứ hai, khi chữa cháy phải đặc biệt chú ý đến việc đóng mở van để tránh nước vào quá nhiều và nước ra không đủ có thể ảnh hưởng đến hiệu quả chữa cháy. Cuối cùng, van bướm chữa cháy cần được kiểm tra thường xuyên để đảm bảo hoạt động tốt.

Việc cài đặt đúng cách đòi hỏi phải lập kế hoạch và thực hiện cẩn thận để đảm bảo hiệu suất tối ưu và truyền tín hiệu đáng tin cậy. Các kỹ sư phòng cháy chữa cháy khuyên bạn nên lắp đặt các van bướm tín hiệu có rãnh với khoảng trống thích hợp để vận hành và bảo trì, tiếp cận cả cơ cấu van và các kết nối điện. Các van phun nước chữa cháy phải được đỡ độc lập gần các mối nối có rãnh để tránh truyền ứng suất đến thân van. Đội lắp đặt phải xác minh sự căn chỉnh phù hợp với đường ống kết nối và đảm bảo các kết nối điện được bịt kín và bảo vệ đúng cách khỏi các yếu tố môi trường. Van bướm tín hiệu yêu cầu nối dây chính xác đến bảng điều khiển báo cháy theo thông số kỹ thuật của nhà sản xuất và mã điện địa phương. Các quy trình bảo trì thường xuyên cho các van bướm có rãnh này bao gồm kiểm tra trực quan hàng quý, kiểm tra vận hành hàng năm và xác minh độ chính xác truyền tín hiệu để đảm bảo độ tin cậy liên tục của hệ thống.

Bảo trì và chăm sóc

Để đảm bảo van bướm chữa cháy hoạt động bình thường, việc kiểm tra và bảo trì thường xuyên là điều cần thiết. Trong quá trình kiểm tra, cần đặc biệt chú ý đến tình trạng của đế van và vòng đệm. Nếu phát hiện thấy bất kỳ hư hỏng hoặc mòn nào trên đế van hoặc vòng đệm thì chúng phải được thay thế kịp thời. Để ngăn ngừa rỉ sét và ăn mòn, hãy bôi dầu chống gỉ hoặc dầu hỏa nếu van bướm chữa cháy không được sử dụng trong thời gian dài. Sau khi bảo quản lâu dài, van phải được vận hành định kỳ để tránh bị kẹt hoặc khó mở.
