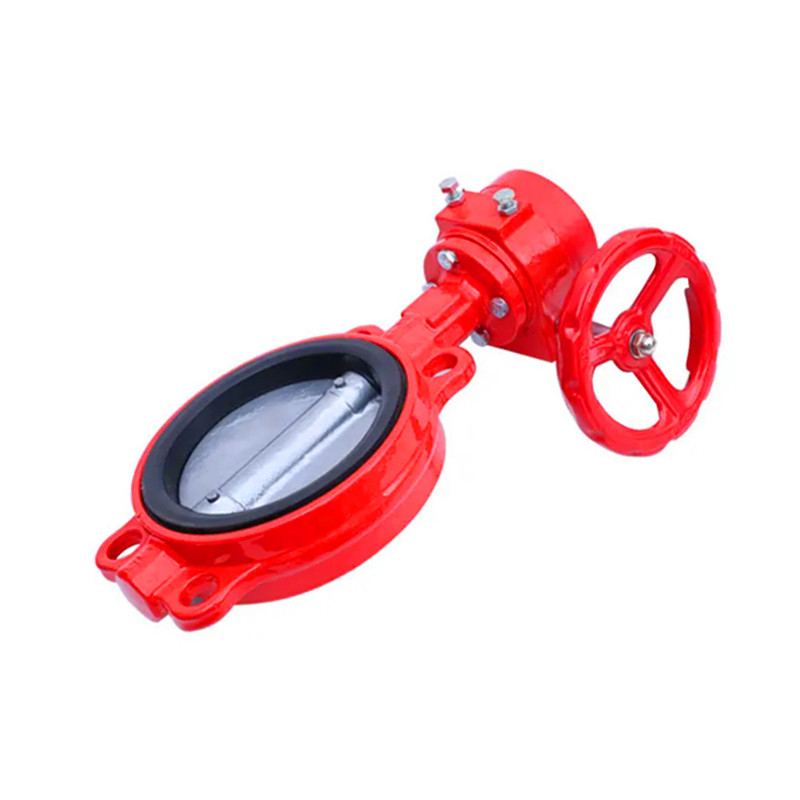

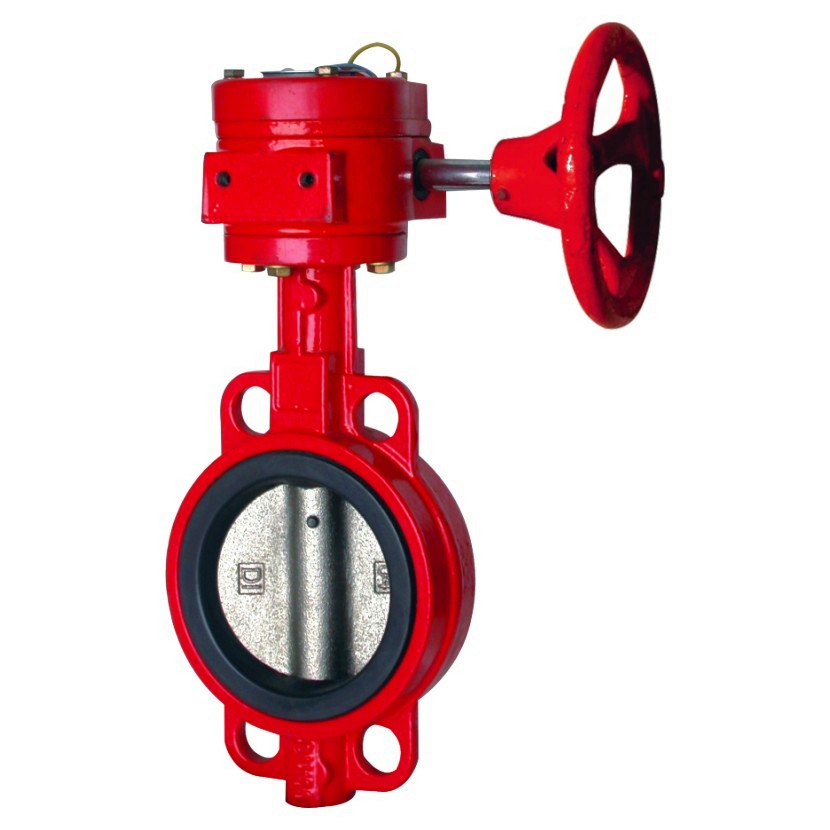

Van bướm tín hiệu chữa cháy bằng sắt dễ uốn

Van bướm tín hiệu chữa cháy bằng sắt dẻo JOEPAI thể hiện sự tích hợp giữa công nghệ kiểm soát dòng chảy truyền thống với khả năng giám sát hiện đại cho hệ thống phòng cháy chữa cháy toàn diện. Các van bướm tín hiệu chữa cháy này có cấu trúc sắt dẻo chắc chắn với khả năng chống ăn mòn vượt trội, giúp van bướm tín hiệu phù hợp cho các ứng dụng đòi hỏi khắt khe trong các điều kiện môi trường khác nhau. Van sắt dẻo kết hợp thiết bị tín hiệu điện tiên tiến cung cấp trạng thái vị trí van theo thời gian thực cho bảng điều khiển hỏa lực trung tâm, đảm bảo giám sát và xác minh hệ thống ngay lập tức. Được thiết kế với kiểu dáng nhỏ gọn và kết cấu nhẹ, van bướm chữa cháy tạo điều kiện cho việc lắp đặt đơn giản đồng thời duy trì độ bền đặc biệt và tuổi thọ dài. Thiết kế cải tiến của các van bướm tín hiệu này kết hợp hiệu suất đáng tin cậy với khả năng giám sát thông minh, tạo ra giải pháp tối ưu cho các yêu cầu phòng cháy chữa cháy hiện đại.

Đặc trưng

1. Kích thước nhỏ và trọng lượng nhẹ giúp dễ dàng lắp đặt và bảo trì. Ngoài ra nó có thể được cài đặt bất cứ nơi nào cần thiết;

2. Cấu trúc đơn giản và nhỏ gọn, vận hành bật tắt 90 độ nhanh chóng;

3. Mô-men xoắn vận hành tối thiểu, tiết kiệm năng lượng;

4. Hiệu suất điều chỉnh tuyệt vời và tuổi thọ dài;

5. Có thể được sử dụng cho nhiều phương tiện khác nhau;

6. Có thể được sử dụng như một thiết bị điều hòa và tắt trên nhiều loại đường và bình chứa bột ăn mòn, không ăn mòn, chất lỏng, bán lỏng và rắn;

7. Nó phù hợp cho các hệ thống như dầu khí, công nghiệp hóa chất, thực phẩm, y học, sản xuất giấy, cấp nước, v.v.;

8. Đường cong dòng chảy có xu hướng thẳng, hiệu suất điều chỉnh tuyệt vời.

Dữ liệu kỹ thuật chính

Kích thước: DN50-DN300 (2"-12")

Áp suất danh nghĩa: PN1.0-1.6MPa

Nhiệt độ làm việc: 15-150°C

Môi trường: Nước ngọt, nước thải, nước biển, không khí, hơi nước, thực phẩm, thịt viên, v.v.

Công suất microswitch: AC, 220V, 1A; DC, 30V, 0,5A

Vật liệu có sẵn: Sắt dễ uốn, gang, thép không gỉ, thép cacbon, đồng Aliminum

Áp suất và nhiệt độ

áp lực làm việc	PN10, PN16
áp lực thử nghiệm	vỏ: 1,5 lần áp suất định mức chỗ ngồi: 1,1 lần áp suất định mức
nhiệt độ làm việc	-10°C đến 80°C (NBR) -10°C đến 120°C (EPDM)
phương tiện truyền thông phù hợp	nước, dầu và khí đốt

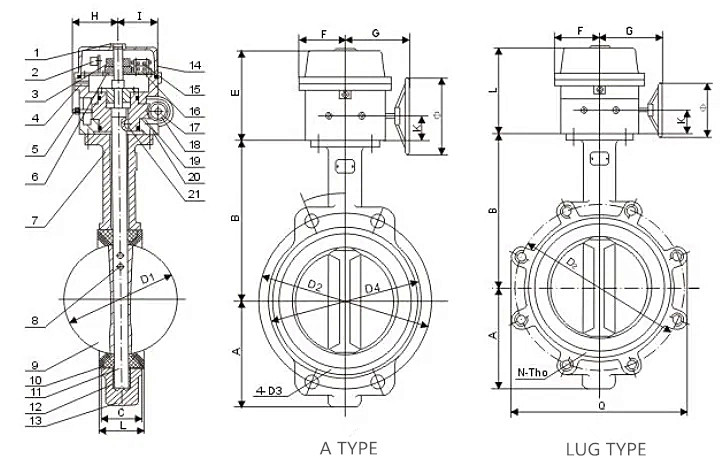

Danh sách vật liệu chính

các bộ phận	vật liệu
thân hình	gang, sắt dẻo,
ghế	EPDM, NBR,VITON, PTFE
đĩa	sắt dễ uốn niken, đồng AI, thép không gỉ
thân cây	thép cacbon, thép không gỉ
ống lót	PTFE
vòng "Ô"	PTFE
ghim	thép không gỉ
chìa khóa	thép không gỉ

 Tiêu chuẩn điều hành:

Tiêu chuẩn thiết kế	EN 593, MSS SP67 API 609 BS5155
Kiểm tra & Kiểm tra	API 598 ISO 5208 EN 12266
Tiêu chuẩn cuối cùng	ANSI B16.1 CL. 125LB & B16.5 CL. 150LB AS 2129 Bảng D & E   BS 10 Bảng D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44CL. 150LB  AWWAC207 SABS 1123 Bảng 1000/3 & Bảng 1600/3
Mặt đối mặt	ISO 5752 , EN 558 , MSS SP67 và API 609  DIN3202
Mặt bích trên cùng	ISO 5211
