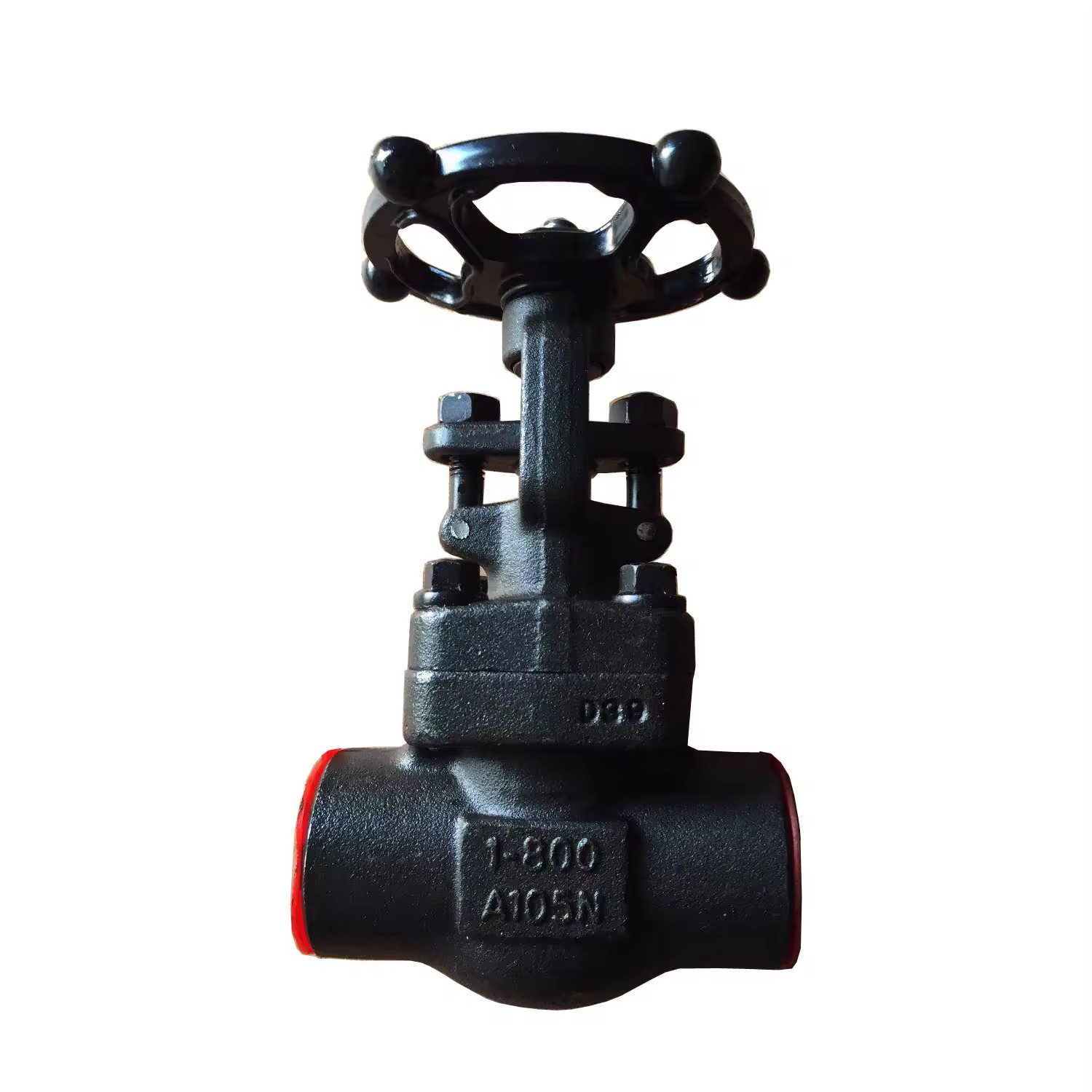

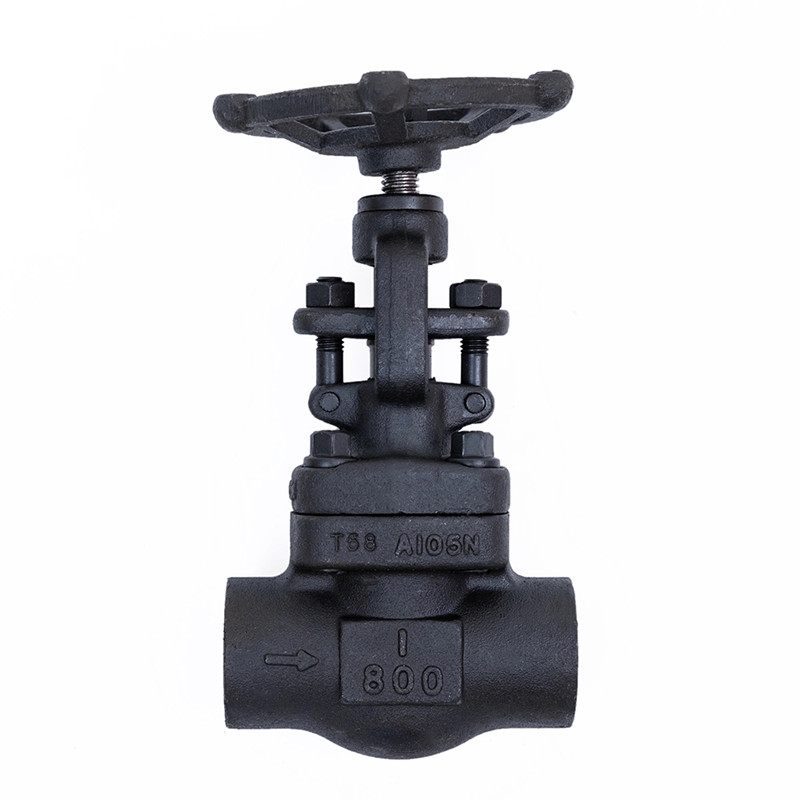

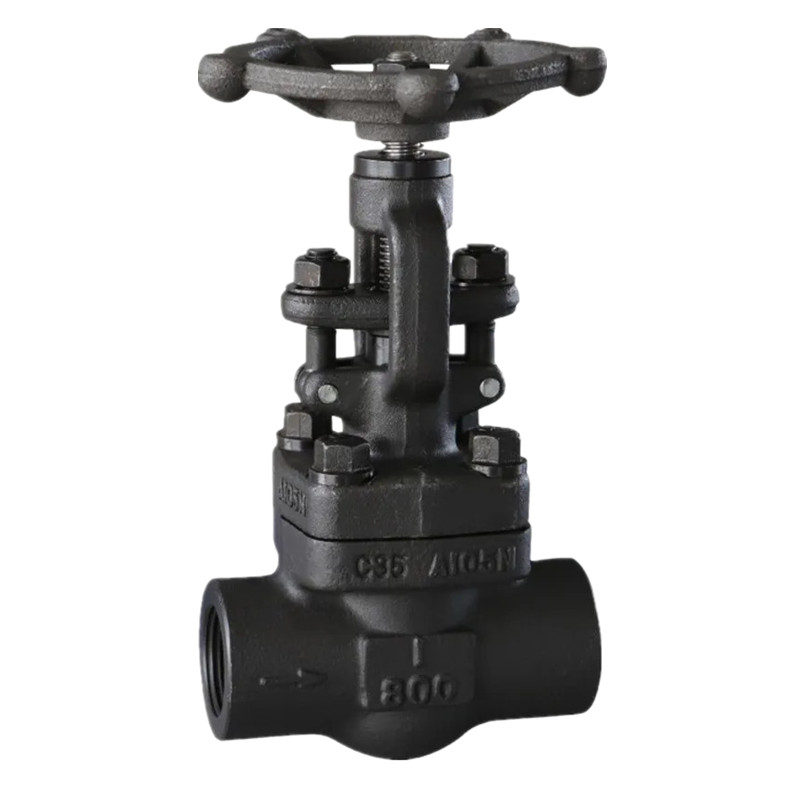

Van cổng rèn 800LBS

JOEPAI đã phát triển và sản xuất Van cổng rèn 800LBS chất lượng cao. Theo yêu cầu về áp suất, phần giữa của thân van có thể được lựa chọn từ ba cấu trúc: kết nối bắt vít, hàn giữa và tự siết áp lực; Mặt bích giữa sử dụng các miếng đệm kín làm bằng thép cacbon, thép không gỉ, than chì dẻo, vòng đệm kim loại và các vật liệu khác; Áp dụng truyền tay, truyền điện, truyền bánh răng và truyền bánh xích; Van có cấu trúc bịt kín phía trên để hỗ trợ việc bịt kín; Ghế van áp dụng các đặc điểm cấu trúc như ghế van rèn, ghế van bằng thép không gỉ và bề mặt bịt kín bằng hợp kim hàn. Van cổng thép rèn là một trong những loại van ngắt được sử dụng phổ biến, chủ yếu dùng để kết nối hoặc cắt môi trường trong đường ống; Van cổng phù hợp với nhiều loại áp suất, nhiệt độ và đường kính, đặc biệt đối với đường ống có đường kính trung bình và lớn.

Thông số kỹ thuật

1. Đường kính danh nghĩa: NPS1/2 "~2”（DN15~DN50）
2. Áp suất danh định: Loại 800LBS
3. Thiết kế và Sản xuất: ASME/ANSI B16.34; API602;
4. Kiểm tra và thử nghiệm: API 598 hoặc GB/T 13927

5. Kết thúc kết nối

1) Kích thước SW: ASME/ANSI B16.11; JB/T1761

2) Kích thước BW: ASME B16.25

3) Kích thước bắt vít: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Đặc điểm cấu trúc: B.B. Hoặc W.B; Hệ điều hành&Y

7. Vật liệu phụ kiện niêm phong: theo "hướng dẫn đặt hàng"

8. Chất liệu thân: A105; LF2; F11; F22; F304; F316; F304L; F316L

Tính năng sản phẩm

Van cổng rèn 800LBS do Joepai phát triển và sản xuất rất dễ bảo trì, có cấu tạo đơn giản, tháo lắp và thay thế thuận tiện; Cấu trúc sản phẩm van cổng thép rèn đơn giản, kích thước nhỏ, trọng lượng nhẹ; Van cổng thép rèn có điện trở chất lỏng thấp và hệ số cản của chúng bằng với các ống có cùng chiều dài; Van cổng thép rèn điện hiện nay chặt chẽ và đáng tin cậy có hiệu suất bịt kín tốt và được sử dụng rộng rãi trong các hệ thống chân không.

Van cổng rèn 800LBS có khả năng chống dòng chảy thấp. Kênh trung bình bên trong của thân van đi thẳng và môi trường chảy theo đường thẳng với sức cản dòng chảy thấp. Việc mở và đóng sẽ dễ dàng hơn. So với van cầu, hướng chuyển động của cổng vuông góc với hướng của dòng chảy trung bình, dù là mở hay đóng. Chiều cao cao, thời gian đóng mở lâu. Hành trình đóng mở của cổng tương đối lớn, việc hạ thấp được thực hiện thông qua vít. Hiện tượng búa nước không dễ xảy ra. Môi trường có thể chảy theo bất kỳ hướng nào ở cả hai bên, giúp dễ dàng lắp đặt. Hai bên của kênh van cổng đối xứng.

Kích thước chính
