Trong máy bơm và các hệ thống thủy lực và khí nén khác nhau,van kiểm tra năm chiềuVàkết nối năm chiềulà hai thành phần chức năng quan trọng. Họ làm việc cùng nhau để tạo ra các bộ phận kiểm soát chất lỏng hiệu quả, an toàn và nhỏ gọn. Phân tích sau đây sẽ đề cập đến các nguyên tắc làm việc, đặc điểm chức năng và các tình huống ứng dụng điển hình của chúng.

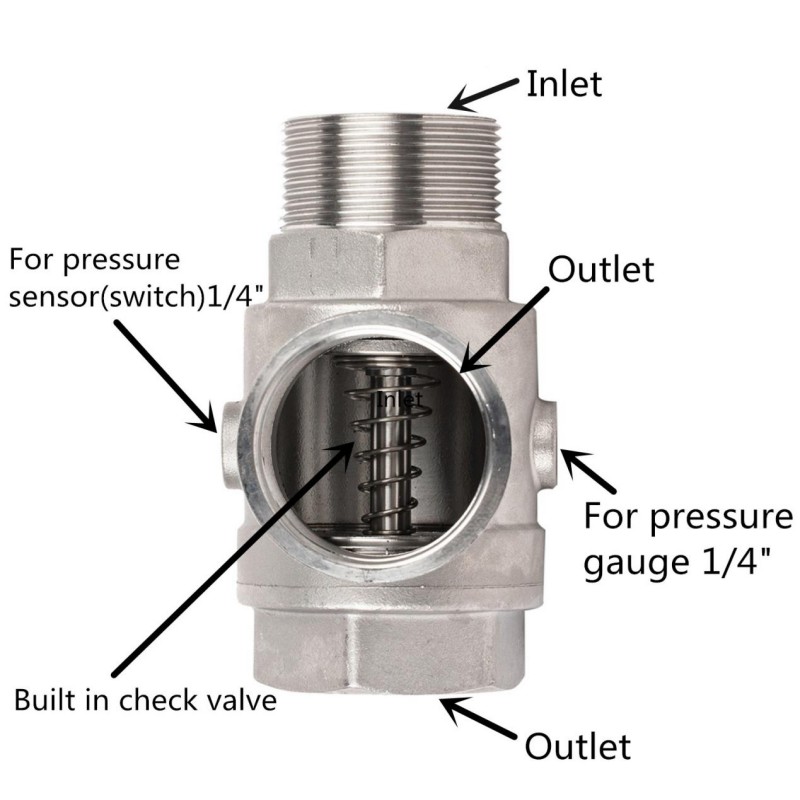

Đây là thiết bị van tích hợp chức năng van một chiều với nhiều giao diện phân phối. Thân van đơn kết hợp lối đi chính (đầu vào và đầu ra) và nhiều giao diện phụ trợ, thường bao gồm các giao diện cho đồng hồ đo áp suất, công tắc cảm biến áp suất và bình chứa khí. Điều này giúp đơn giản hóa đáng kể việc thiết kế đường ống ở đầu ra của máy bơm, tiết kiệm không gian lắp đặt và giảm các điểm rò rỉ tiềm ẩn. Cốt lõi của nó là một van kiểm tra tích hợp, thường được điều khiển bằng áp suất lò xo và phương tiện truyền thông. Chức năng chính của nó là ngăn chặn dòng chảy ngược của vật liệu và bảo vệ các thiết bị như máy bơm nước.
Mở: Khi áp suất phương tiện ở đầu vào vượt quá lực tải trước của lò xo, áp suất sẽ đẩy đĩa ra khỏi bệ van, van mở ra và phương tiện chảy về phía trước.
Đóng: Khi áp suất đầu vào giảm hoặc áp suất đầu ra đảo ngược, lực lò xo nhanh chóng đẩy đĩa trở lại ghế van, tạo thành một vòng đệm kín và ngăn chặn dòng chảy ngược của phương tiện một cách hiệu quả.
Do cấu trúc lõi van được hỗ trợ bằng lò xo, nó khắc phục được những hạn chế của van một chiều kiểu nâng truyền thống về hướng dòng chảy, đạt được tính linh hoạt khi lắp đặt theo chiều dọc hoặc chiều ngang, hỗ trợ rất nhiều cho việc thiết kế bố trí đường ống của trạm bơm.
Trong hệ thống máy bơm, van một chiều năm ngả đóng vai trò an toàn không thể thiếu:
Ngăn chặn dòng chảy ngược của vật liệu và bảo vệ búa nước: Khi máy bơm nước dừng đột ngột, nó sẽ ngăn chất lỏng áp suất cao trong đường ống chảy ngược và tác động đến cánh quạt máy bơm, bảo vệ các bộ phận cốt lõi của máy bơm.
Duy trì áp suất đường ống: Nó ngăn chặn dòng chảy ngược của phương tiện trong đường ống điều áp, giúp hệ thống duy trì áp suất cần thiết trong quá trình vận hành bơm không liên tục, giảm việc khởi động máy bơm thường xuyên. Cách ly hệ thống dự phòng: Trong các hệ thống song song nhiều máy bơm, nó ngăn không cho phương tiện từ máy bơm đang hoạt động chảy vào đường ống của máy bơm dự phòng, đảm bảo luôn có sẵn đường dẫn dự phòng.

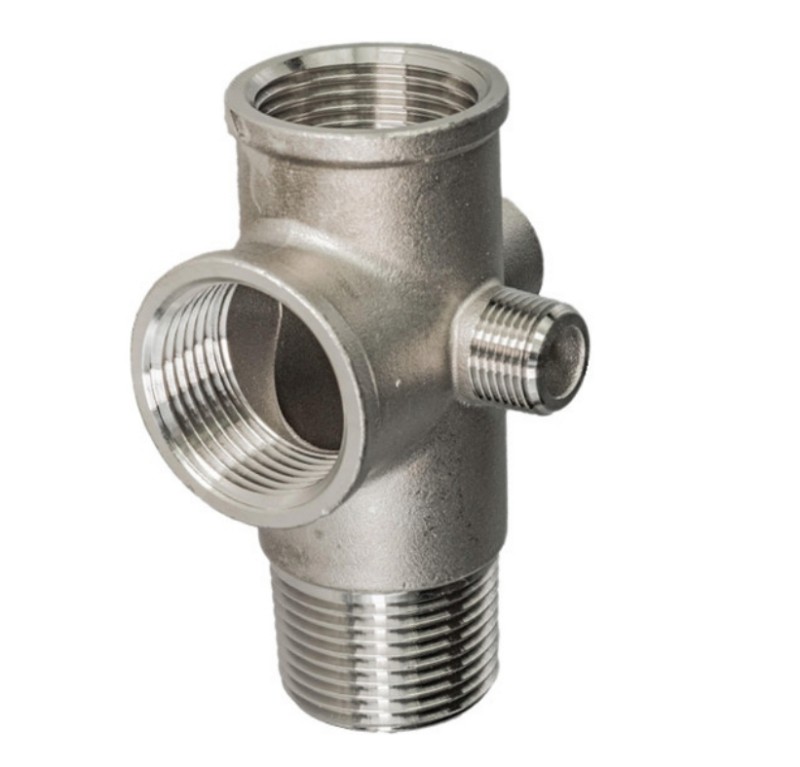

A đầu nối năm chiềulà một phụ kiện đường ống tích hợp có năm cổng kết nối. Nó là một đầu nối ống có cấu trúc rỗng bên trong và không có bất kỳ chức năng van nào. Chức năng cốt lõi của nó là phân phối chất lỏng hoặc kết nối nhiều thiết bị, tạo thành một điểm phân phối và thu gom nhỏ gọn, đa chức năng.
Là một phụ kiện đường ống tích hợp đa điểm, nó được sử dụng để phân phối chất lỏng từ một nguồn đến nhiều điểm đến khác nhau hoặc để kết hợp nhiều nhánh. Nó là một kênh vật lý thuần túy không làm thay đổi hoặc kiểm soát trạng thái chất lỏng. Nó phù hợp với các tình huống trong đó chất lỏng từ đường ống chính cần được dẫn đến nhiều thiết bị song song (chẳng hạn như nhiều thiết bị hoặc nhiều nhánh) hoặc để cung cấp các điểm kết nối cho các nhu cầu tạm thời như kiểm tra máy bơm, xả nước và bỏ qua.
Trong bộ điều khiển áp suất đầu ra của máy bơm nhỏ gọn, bạn có thể thấy:
Đường ống chính: Ống chính đầu ra của máy bơm (ví dụ: 1 inch) được kết nối với một cổng chính của khớp nối năm chiều.
Bảo vệ an toàn: Van một chiều ren trong 1 inch được lắp đặt ở phía hạ lưu của đường ống chính (trên cổng chính đối diện khác của khớp nối năm chiều) để ngăn dòng áp suất hạ lưu chảy ngược.
Điều khiển hệ thống: Một công tắc cảm biến áp suất được lắp đặt trên một cổng 1/4 inch của đầu nối năm chiều để theo dõi áp suất hệ thống. Khi áp suất đạt đến giá trị cài đặt, công tắc có thể tự động điều khiển khởi động và dừng máy bơm, giúp hệ thống tự động hóa và bảo vệ quá tải.
Giám sát trực quan: Một đồng hồ đo áp suất được lắp đặt trên một cổng 1/4 inch khác của đầu nối năm chiều, cung cấp cho người vận hành các chỉ số áp suất hệ thống trực quan, theo thời gian thực.
Mở rộng hoặc giảm áp: Cổng thứ năm có thể được sử dụng để kết nối van an toàn, van giảm áp hoặc làm giao diện giám sát dự phòng bổ sung.
Sự khác biệt cốt lõi giữa hai sản phẩm như sau:
| Tính năng | Van kiểm tra năm chiều | Đầu nối năm chiều |
| Chức năng cốt lõi | Chức năng van một chiều + Giao diện phân phối (Tích hợp chức năng) | Kết nối và chuyển hướng đường ống thuần túy (Không có chức năng điều khiển) |
| Cấu trúc bên trong | Tích hợp lõi van, lò xo và các cơ cấu van một chiều khác | Khoang rỗng, không có bộ phận chuyển động |
| Chức năng chính | Ngăn chặn dòng chảy ngược của phương tiện, bảo vệ thiết bị, tích hợp giao diện giám sát | Đạt được sự phân phối chất lỏng từ một đường đến nhiều đường hoặc nhiều đường hội tụ thành một |
| Vai trò hệ thống | Thành phần kiểm soát và an toàn quan trọng | Thành phần kết nối và phân phối đường ống |
| Vị trí lắp đặt | Thường được cố định vào đường ống chính ở đầu ra của máy bơm | Vị trí linh hoạt tùy theo nhu cầu chuyển hướng |
Tích hợp cao, tiết kiệm không gian: Kết hợp các điểm kết nối của nhiều thành phần chức năng thành một đầu nối nhỏ gọn, giúp đơn giản hóa đáng kể việc bố trí đường ống và làm cho cấu trúc hệ thống nhỏ hơn và gọn gàng hơn.
Dễ dàng cài đặt và bảo trì: Tất cả các phụ kiện giám sát và điều khiển đều được đặt ở trung tâm, tạo điều kiện thuận lợi cho việc cài đặt, gỡ lỗi và kiểm tra hàng ngày.
Chức năng toàn diện: Đồng thời đạt được nhiều chức năng tại một nút, bao gồm điều khiển bật/tắt kênh chính, chống dòng chảy ngược, điều khiển áp suất tự động và giám sát trực quan hóa áp suất.
Giảm điểm rò rỉ: So với việc sử dụng nhiều đầu nối chữ T và đầu nối thẳng, việc sử dụng một đầu nối năm chiều duy nhất giúp giảm đáng kể các điểm rò rỉ tiềm ẩn và cải thiện độ tin cậy của hệ thống.
Bạn có thể lựa chọn dựa trên nhu cầu cốt lõi của hệ thống máy bơm của mình:
Nếu bạn cần ngăn nước chảy ngược, bảo vệ máy bơm và muốn lắp đặt tập trung đồng hồ đo áp suất và công tắc áp suất để đơn giản hóa đường ống thì nên chọn van một chiều năm ngả. Đây là cấu hình hệ thống bơm tiêu chuẩn, hiệu quả và an toàn.
Nếu bạn đã có van một chiều riêng hoặc hệ thống chỉ cần phân phối đều một dòng chất lỏng đến nhiều nhánh mà không có yêu cầu đặt hàng cụ thể thì đầu nối năm chiều sẽ tiết kiệm và trực tiếp hơn.
Khi lựa chọn các sản phẩm này, bạn cần kết hợp vật liệu phù hợp (như đồng thau, thép không gỉ) và kiểu dáng dựa trên đặc điểm của phương tiện hệ thống (độ ăn mòn, nhiệt độ), áp suất làm việc và tiêu chuẩn kết nối (chẳng hạn như thông số kỹ thuật ren BSPT, BSP, NPT).
Tóm lại, hai loại sản phẩm này tuy nhỏ nhưng là thành phần then chốt không thể thiếu để xây dựng một hệ thống bơm đáp ứng, an toàn và được thiết kế thông minh. Thông qua thiết kế khéo léo, họ biến logic điều khiển chất lỏng phức tạp thành một thực tế vật lý đơn giản và đáng tin cậy.
