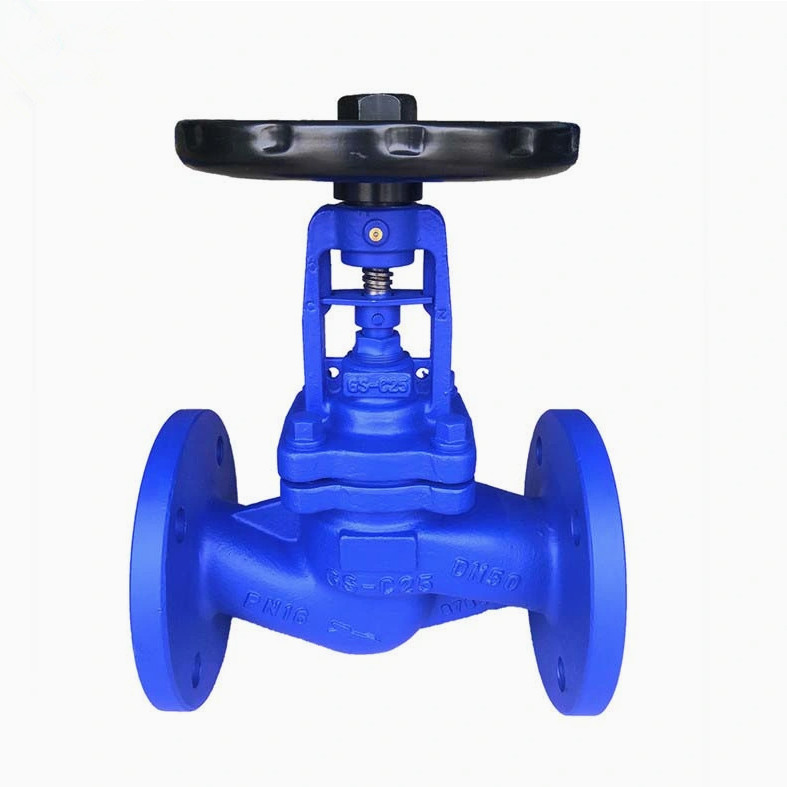

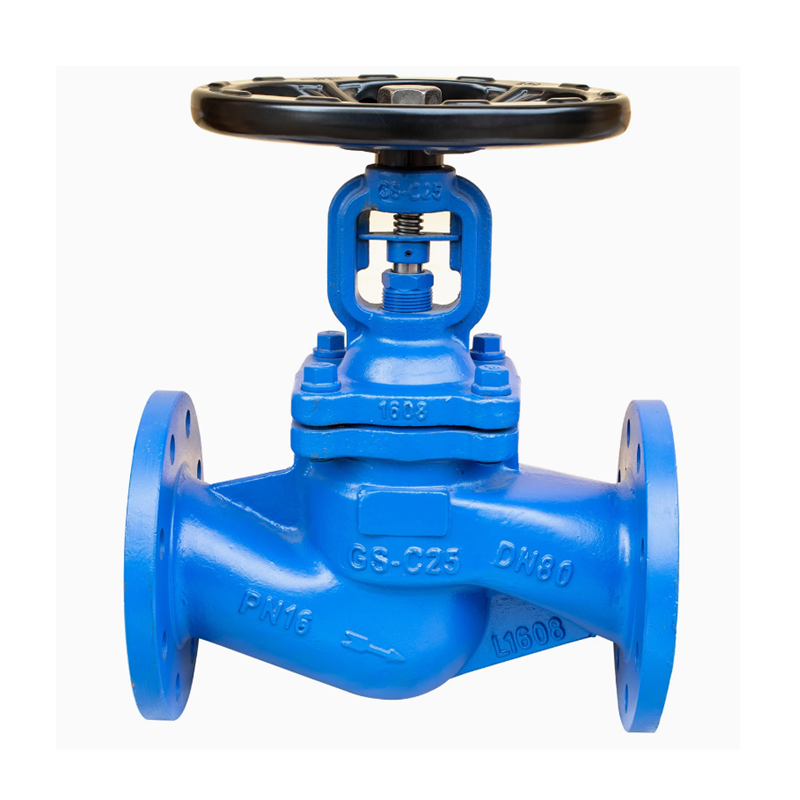

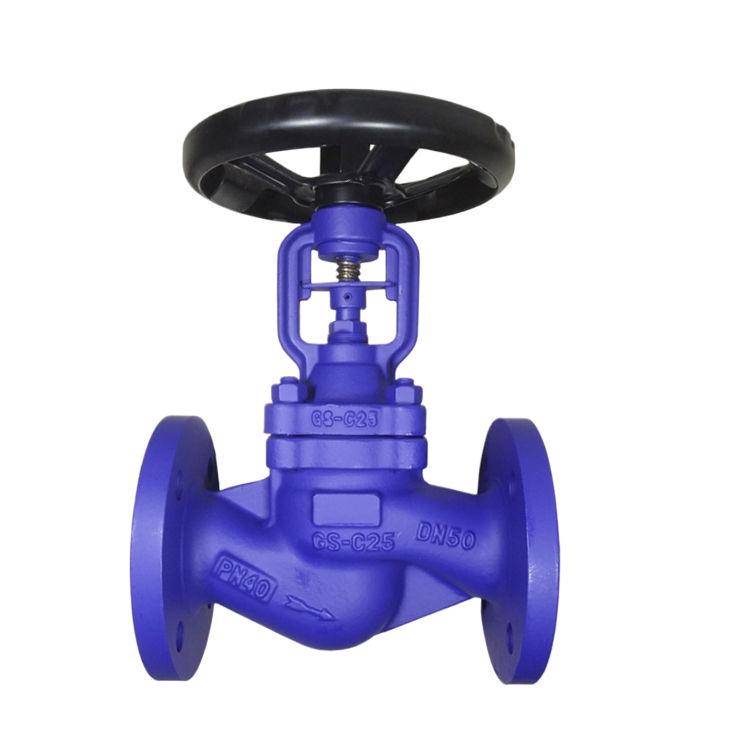

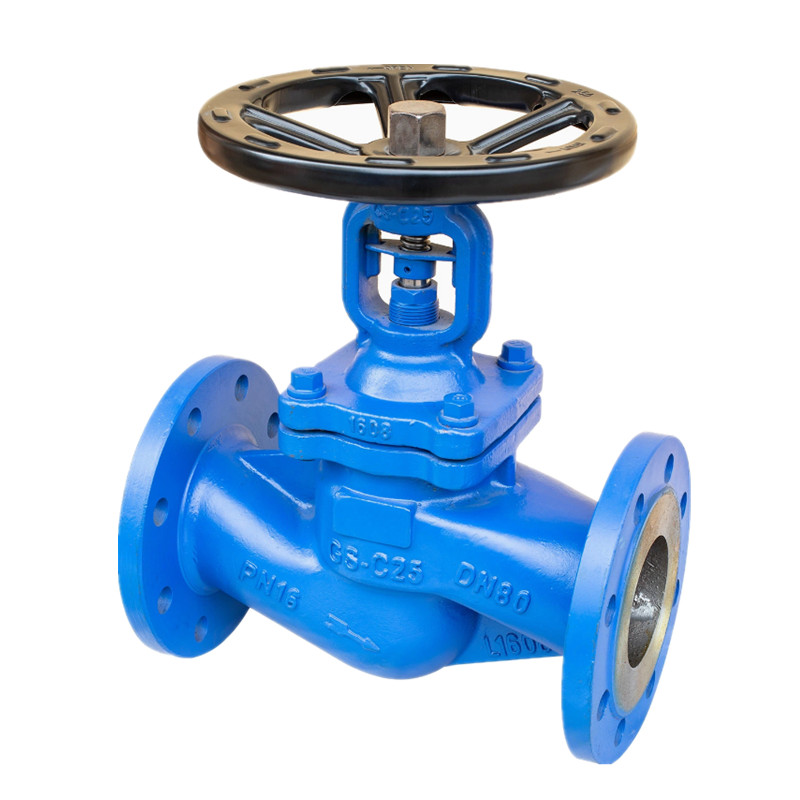

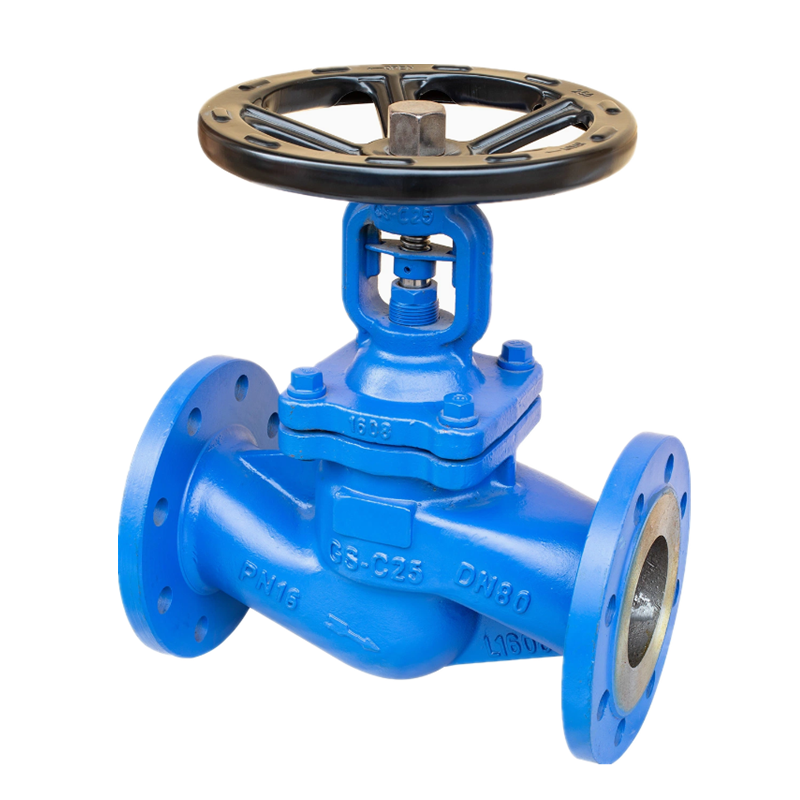

GS-C25 mặt bích tiêu chuẩn DIN Bellow Bellow Valve

Joepai bền bệ GS-C25 DIN Standard Standard Bellow Seal Globe Valve đã thông qua các chứng nhận quốc tế như ISO9001, CE, thị trường bao gồm châu Âu, Mỹ, Đông Nam Á và Trung Đông. Sê -ri này áp dụng cấu trúc niêm phong kép, với các ống kéo kim loại được hàn và niêm phong bên trong, ngăn chặn hiệu quả rò rỉ trung bình, bảo vệ sự an toàn của các nhà khai thác và đáp ứng các tiêu chuẩn môi trường.

Gửi yêu cầu

Mô tả Sản phẩm

Joepai GS-C25 mặt bích tiêu chuẩn DIN Bellow Bellow Valve được sản xuất tại Trung Quốc phù hợp cho các ngành công nghiệp như hóa chất hóa dầu, hóa chất tốt, dược phẩm, luyện kim và nhà máy điện, đặc biệt là cho các hệ thống truyền tải kín cho các phương tiện truyền thông độc hại, có hại, có hại. Cấu trúc niêm phong kép độc đáo đảm bảo hoạt động ổn định lâu dài và là dung dịch van ưa thích cho hóa chất tốt và điều kiện làm việc khắc nghiệt.

Thông số kỹ thuật:

Xếp hạng áp suất: 1.0-4.0MPa

Đặc điểm kỹ thuật: DN15-DN500

Vật liệu: GS-C25, CF8, CF3

Mặt bích tiêu chuẩn: Din

Bellow Seal Globe Valve Chi tiết:

Xây dựng: BB-BG-Osandy

Hoạt động: Hướng dẫn sử dụng, khí nén

Tiêu chuẩn thiết kế: DIN3356

Mặt đối mặt kích thước: DIN3202

Mặt bích kết thúc: DIN2543-2545

Kiểm tra và kiểm tra: DIN3230

Bellow Seal Globe Valve Advantage:

1. Van Quả cầu GS-C25 Bellow DIM SEAL GLOBE có cấu trúc đơn giản và dễ sản xuất và bảo trì.

3. Van Quả cầu có hiệu suất niêm phong tốt, ma sát thấp giữa các bề mặt niêm phong và tuổi thọ dài.

Các loại van cầu dưới dưới được chia thành van cầu ngoài và van cầu bên trong theo vị trí của luồng thân van. Theo hướng dòng chảy của môi trường, có những van cầu thẳng, van cầu DC và van cầu góc. Các van toàn cầu được chia thành các van toàn cầu đóng kín và van kín các van Quả cầu được niêm phong theo các hình thức niêm phong của chúng.

Vật liệu chính:

KHÔNG.	Tên một phần	VẬT LIỆU
1	Thân hình	GS-C25, CF8, CF3
2	Đĩa	2CR13, F304, F316
3	Bản lề pin	F304, F316
4	Kết hợp Bellows	F304, F316
5	Ca bô	GS-C25, CF8, CF3
6	Đóng gói	Than chì linh hoạt, PTFE
7	Tuyến	25#, F304, F316
8	Định vị	25#, F304, F316
9	Nut gốc	ZQI19-4
10	Bánh xe tay	Thép carbon
11	Nắp	25#
12	Vòi phun dầu	Thau
13	Hexagon Nut	ASTM A193 2H, A193-8, A193-8M
14	Bu lông	ASTM A193 B7, A193-B8, A193-B8M
15	Miếng đệm	Than chì linh hoạt+S.S. PTFE
16	Thân cây	2CR13, F304, F316

Kích thước chính:

PN	PN16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

PN	PN40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
KV	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Thông số sản phẩm

PN (MP)	Thử nghiệm Shell (MPA)	Thử nghiệm niêm phong (MPA)	Nhiệt độ phù hợp (ºC)	Phương tiện phù hợp
150	3.0	2.2	-20ºC-350ºC	Nước, hơi nước, dầu, v.v.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
