API Flange End

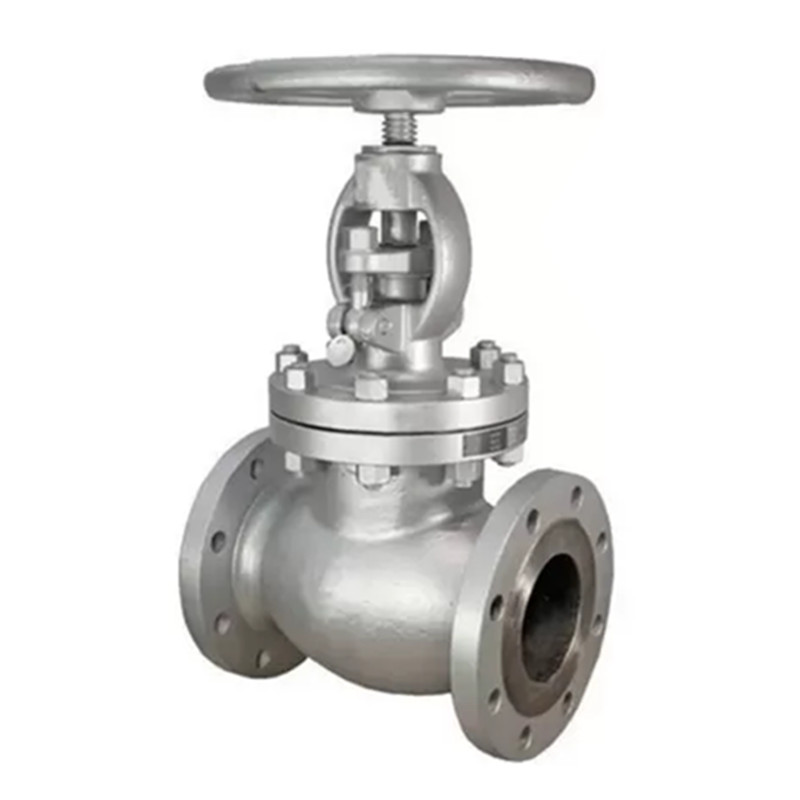

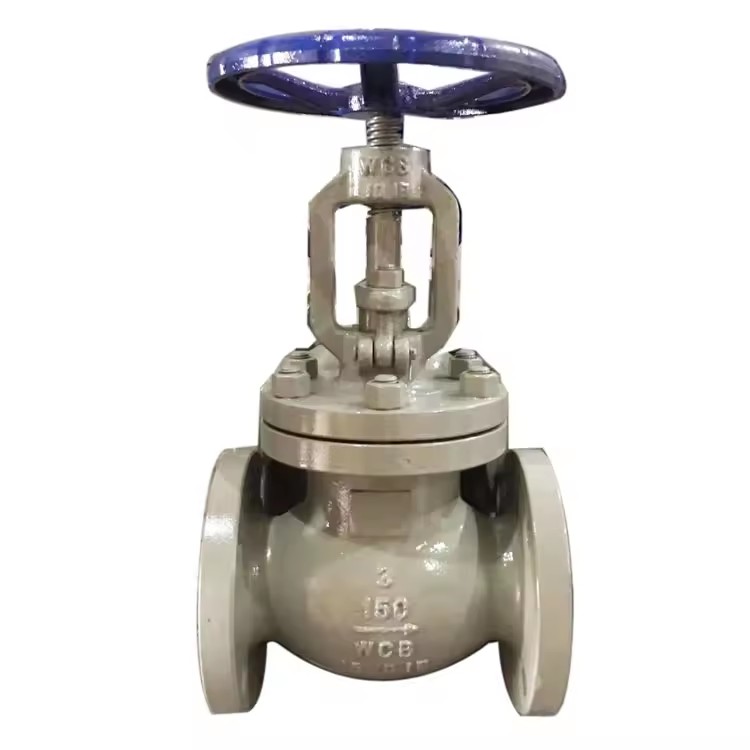

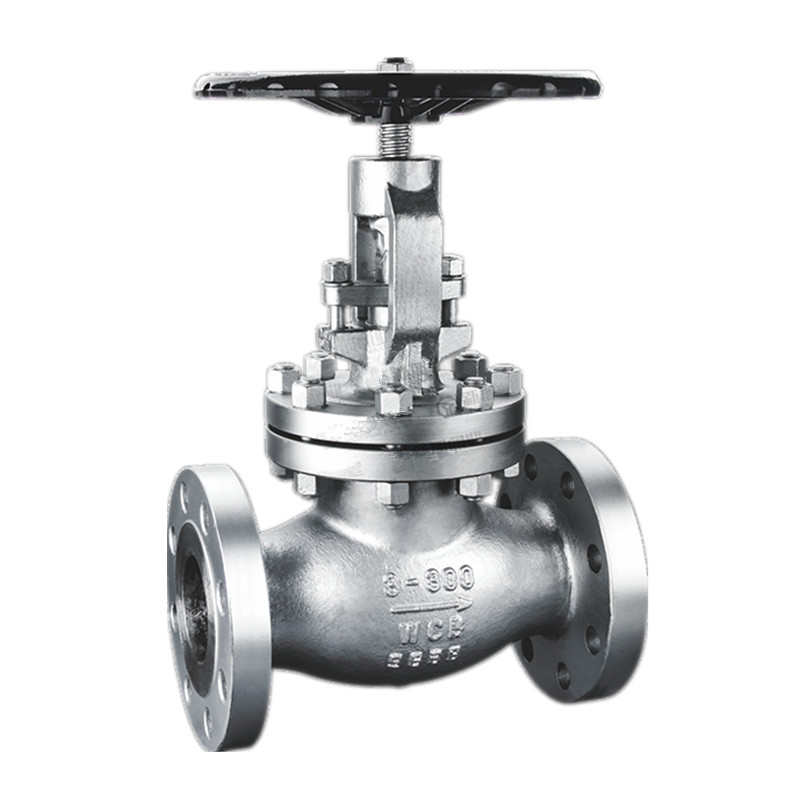

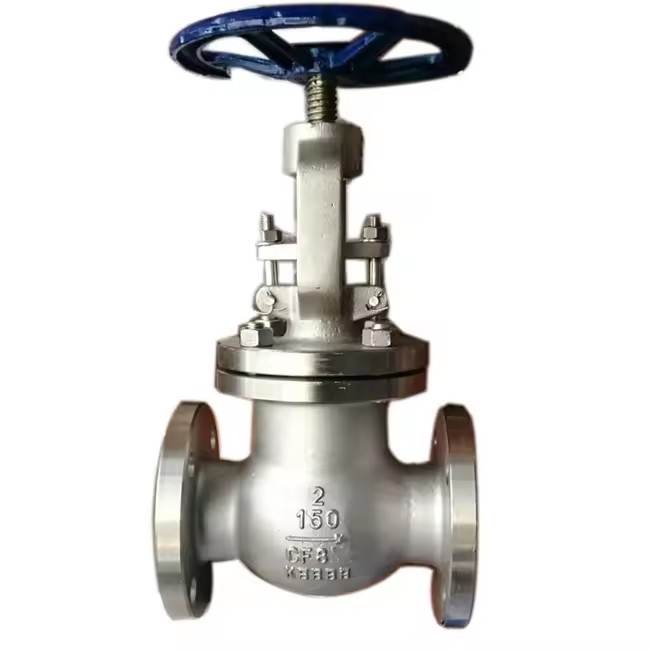

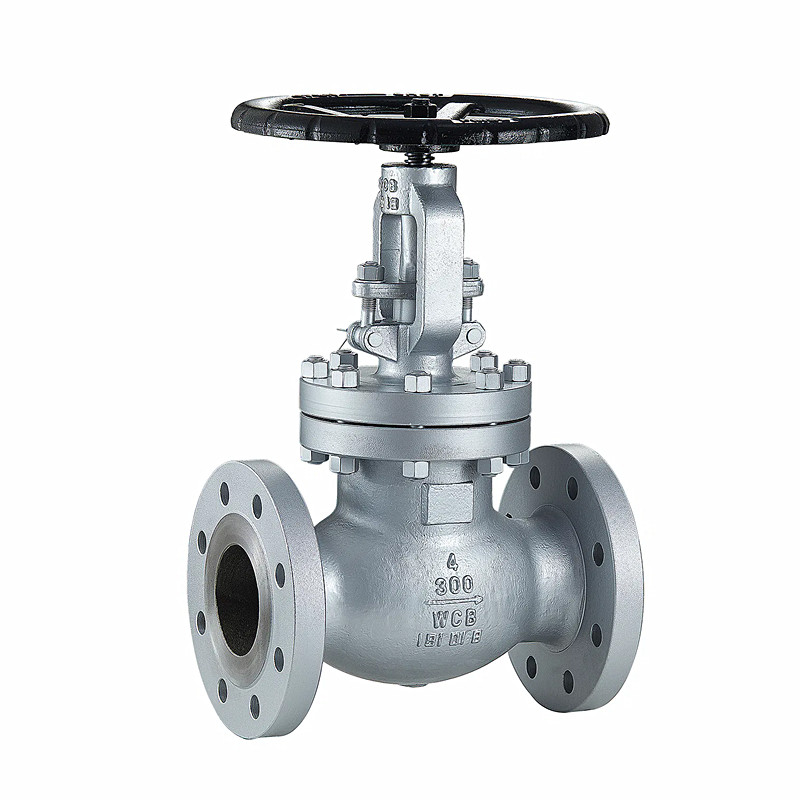

Mặt bích API kết thúc bằng thép thẳng mẫu Globe Valve 300lb được phát triển và sản xuất bởi Joepai áp dụng các thông số kỹ thuật thiết kế của Mỹ như ASME/API 602, API 623, API 594, v.v.

Gửi yêu cầu

Mô tả Sản phẩm

Các mặt bích Joepai kết thúc bằng thép hình cầu thẳng bằng thép toàn cầu 300lb tuân thủ tiêu chuẩn kiểm tra áp suất API 598 và hỗ trợ tùy chỉnh các vật liệu, cấu trúc và hình thức ổ đĩa khác nhau. Đây là một sản phẩm hỗ trợ kỹ thuật cho các thị trường như Châu Âu, Châu Mỹ, Trung Đông và Nam Mỹ. Công ty TNHH Wenzhou Qiaopai Valve đã tham gia sâu vào lĩnh vực sản xuất van công nghiệp trong hơn 20 năm. Công ty đã thông qua các hệ thống chứng nhận ISO9001, CE và API và các sản phẩm của nó được xuất khẩu sang các thị trường như Châu Âu, Châu Mỹ, Trung Đông và Đông Nam Á.

Đặc điểm cấu trúc và ứng dụng

Khi đóng hoàn toàn, tay cầm xoay theo chiều kim đồng hồ.

2. Nó có thể được cài đặt ở bất kỳ vị trí nào trong đường ống, với dòng chảy trung bình từ dưới ra trên.

3. Van cầu thép không gỉ thích hợp cho các đường ống có môi trường ăn mòn khác nhau và có đặc tính chống ăn mòn tốt

Tình dục và đủ sức mạnh.

4. Van cầu thép hợp kim phù hợp với đường ống hơi và dầu nhiệt độ cao, và có điện trở nhiệt độ cao đặc tính.

Chi tiết van toàn cầu API

Nắp ca -pô

Mặt bích hoặc đầu hàn mông

Đúc thép carbon, thép không gỉ hoặc thép hợp kim

Cung cấp tất cả các cấu hình trang trí

Các kích thước khác có thể được cung cấp theo yêu cầu

Mô tả sản phẩm

Tài liệu chính của các bộ phận
Cơ thể, nắp ca -pô	ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
Thân cây	ASTM A76 420/ASTM A182 F304/ASTM A182 F316
Nut gốc	Thau
Đĩa	ASTM A216 WCB
Ghế	13CR/STM A351 CF8/STM A351 CF8M
Bánh xe tay	ASTM A47
Miếng đệm	Than chì
Đóng gói	Than chì
Tiêu chuẩn van toàn cầu
Tiêu chuẩn thiết kế	Lửa 6d/Lửa 600/Lửa 603
Mặt đối mặt	ASME B16.10
Tiêu chuẩn mặt bích	ASME B16.5
Tiêu chuẩn thử nghiệm	API598

Kích thước 150lb:

DN		Mặt bích 150lb (RF) (mm)								cân nặng
mm	TRONG	L	D	D1	D2	b	n -d	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	16-29	1645	600	590
450	18	978	635	577.9	533	40.1	16-31.8
500	20	978	700	635.0	584	43.3	20-31.8
600	24	1295	815	749.3	692	48.1	20-34,9

Kích thước 300lb:

DN		Mặt bích 300lb (RF) (mm)								cân nặng
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22,5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920
