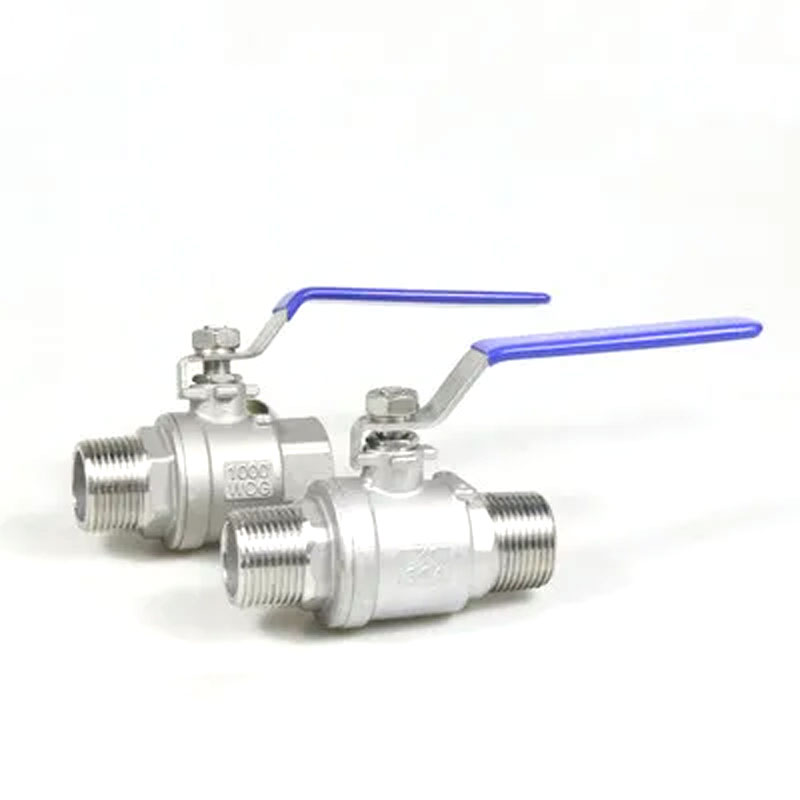

Van thép không gỉ Joepai PN64 do Trung Quốc sản xuất được sử dụng để Cắt hoặc kết nối phương tiện truyền thông trong đường ống. Bằng cách chọn các vật liệu khác nhau, nó có thể được áp dụng cho các phương tiện khác nhau như nước, hơi nước, dầu, axit nitric, Axit axetic, v.v.
Cổ điển chính thức: DN15-DN65
Vật liệu cơ thể van: WCB 、 304、316
Tiêu chuẩn chủ đề: NPT, BSPT, DIN259, DIN2999, ISO228 Lớp A
Áp suất tối đa: 6,4MPa
Phạm vi nhiệt độ: -20c ~ 232C
Phương tiện phù hợp: Nước, dầu, không khí và một số chất lỏng ăn mòn
Thân bằng chứng thổi/cổng đầy đủ
Cơ quan đúc đầu tư
1000psi (PN64) W.O.G
Tiêu chuẩn vật liệu: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Thân hình | WCB/CF8M/CF8 | 8 | Đóng gói | PTFE |
| 2 | Nắp | WCB/CF8M/CF8 | 9 | Tuyến | SS304/SS |
| 3 | Ghế | PTFE | 10 | Xử lý | SS304/SS |
| 4 | Quả bóng | SS316/SS304/SS | 11 | Máy giặt mùa xuân | SS304/SS |
| 5 | Thân cây | SS316/SS304/SS | 12 | Nut gốc | SS304/SS |
| 6 | Miếng đệm | PTFE | 13 | Khóa mảnh | SS304/SS |
| 7 | Máy giặt lực đẩy | PTFE | 14 | Vỏ nhựa | Nhựa |
| NPS | DN | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
Điện trở chất lỏng là tối thiểu, với hệ số điện trở tương đương với một đoạn ống có cùng chiều dài.
Đơn giản trong thiết kế, nhỏ gọn về kích thước và nhẹ.
Các bề mặt niêm phong van bóng thường được làm bằng vật liệu nhựa, cung cấp khả năng niêm phong tuyệt vời và được sử dụng rộng rãi trong các hệ thống chân không.
Van bóng bằng thép không gỉ PN64 có cơ chế mở và đóng nhanh, chỉ cần xoay 90 ° từ mở hoàn toàn đến đóng hoàn toàn, làm cho nó lý tưởng cho điều khiển từ xa.
Nó có một cấu trúc đơn giản, với các vòng niêm phong di chuyển, cho phép dễ dàng tháo rời và thay thế.
Khi mở hoặc đóng hoàn toàn, các bề mặt niêm phong của bóng và ghế van được phân lập từ môi trường, ngăn chặn bất kỳ sự xói mòn nào của các bề mặt niêm phong của van trong quá trình dòng chảy.
Với kích thước từ vài milimet đến vài mét, nó phù hợp để sử dụng trong môi trường từ chân không cao đến áp suất cao.
Van bóng của chúng tôi đã tìm thấy việc sử dụng rộng rãi giữa các ngành công nghiệp như dầu mỏ, hóa chất, sản xuất điện, sản xuất giấy, năng lượng hạt nhân, không gian vũ trụ và thậm chí trong cuộc sống hàng ngày.
