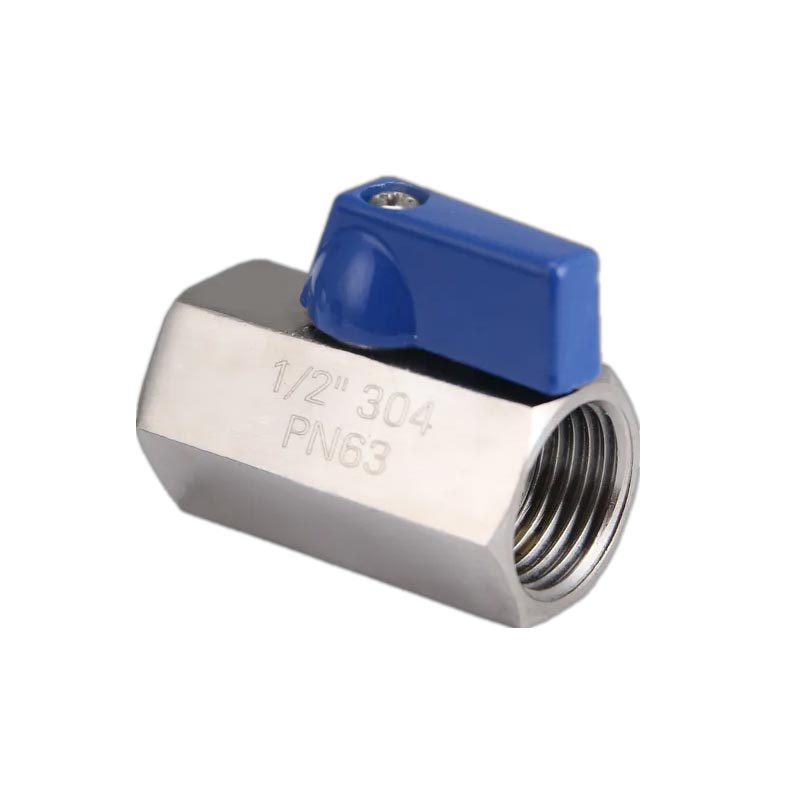

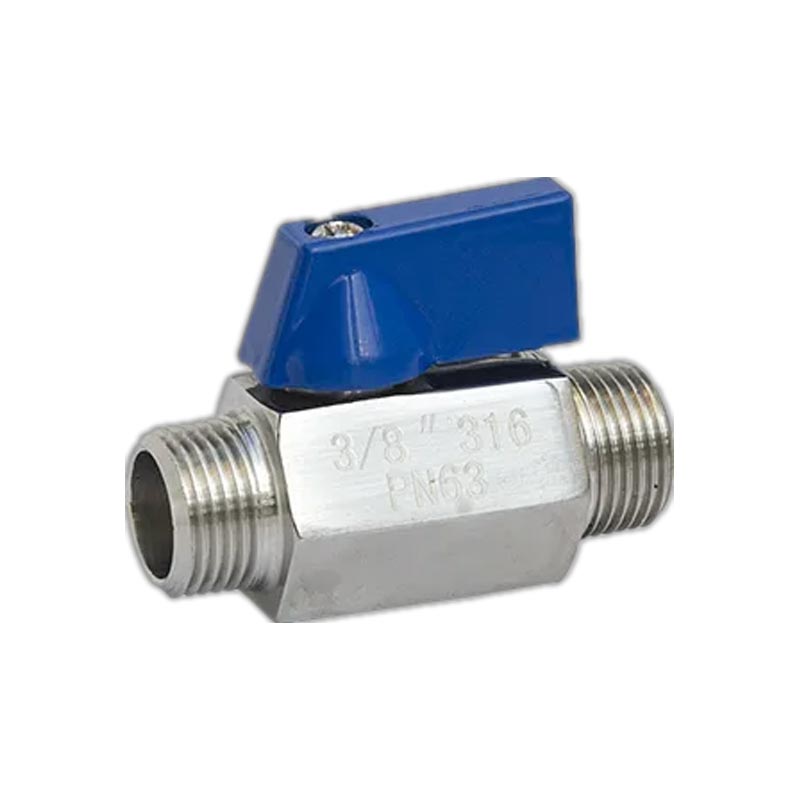

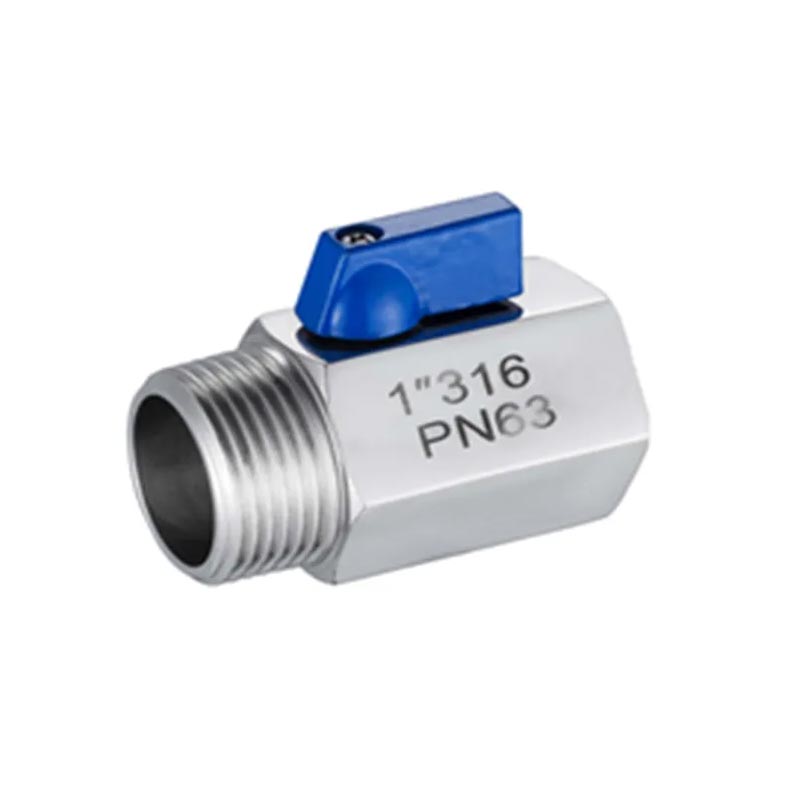

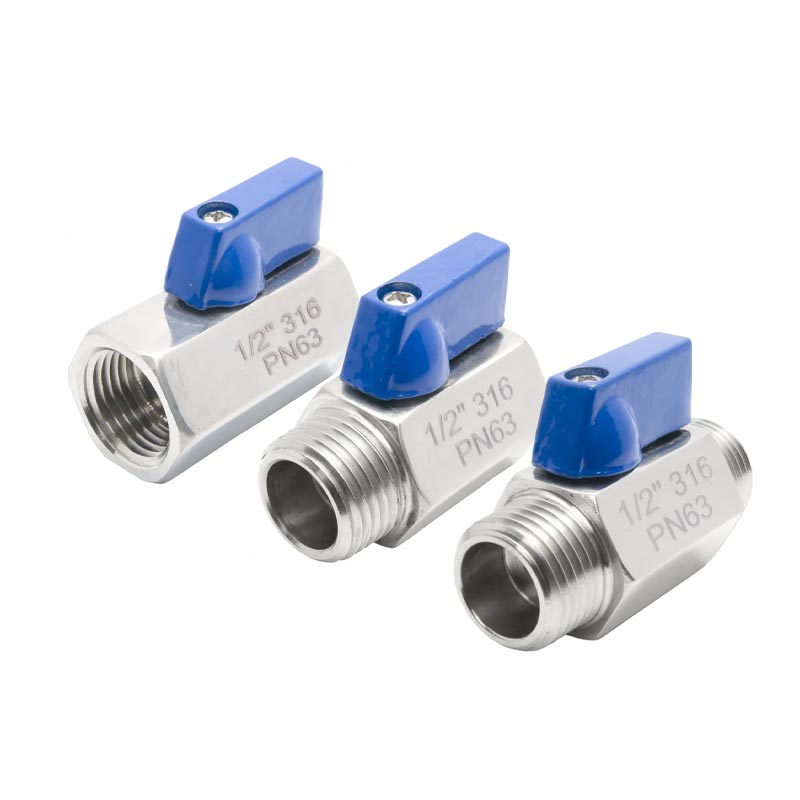

Van bi mini có ren bằng thép không gỉ JOEPAI không phải là phiên bản thu nhỏ đơn giản của van bi tiêu chuẩn mà là một bộ phận điều khiển chính xác được chế tạo nhằm mục đích dành cho các thiết bị nhỏ gọn và các ứng dụng dòng chảy thấp. Được sản xuất thông qua quá trình đúc đầu tư với thân được tạo hình tích hợp, nó bao gồm các kích thước lỗ danh nghĩa từ DN6 đến DN25 (1/8" đến 1") và có sẵn ở cả vật liệu SS304 và SS316 để đáp ứng các yêu cầu chống ăn mòn khác nhau. Trong khi vẫn giữ được những ưu điểm cốt lõi của van bi tiêu chuẩn—hoạt động nhanh 90°, khả năng chống dòng chảy gần như bằng 0 và khả năng bịt kín đáng tin cậy—nó giúp giảm đáng kể kích thước, trọng lượng và diện tích lắp đặt. Các tính năng như thân chống nổ để đảm bảo an toàn vận hành, đệm PTFE cho hiệu suất không rò rỉ trong thời gian dài và hỗ trợ nhiều tiêu chuẩn ren bao gồm NPT, BSPP, BSPT đảm bảo tích hợp linh hoạt vào các hệ thống đường ống toàn cầu. Cho dù được sử dụng trong các thiết bị thí nghiệm, máy nén khí siêu nhỏ, đường nước uống hay bảng điều khiển tự động hóa, Van bi mini JOEPAI đều mang lại khả năng kiểm soát ngắt cấp công nghiệp, đáng tin cậy, ổn định ngay cả trong những môi trường bị hạn chế về không gian nhất.
Van bi mini bằng thép không gỉ thường dùng để chỉ van ngắt một phần tư có kích thước lỗ danh định từ DN6 đến DN25 (1/8" đến 1"), được sản xuất bằng thân bằng thép không gỉ 304 (CF8) hoặc 316 (CF8M).
Chức năng cốt lõi của nó là mở hoặc đóng đường ống bằng cách xoay một quả cầu hình cầu có lỗ xuyên tròn. Nó thuộc loại van ngắt, không phải van điều tiết.
So với van bi tiêu chuẩn, nó mang lại sự tối ưu hóa sâu sắc về không gian lắp đặt, trọng lượng, chi phí và mô-men xoắn vận hành, khiến nó đặc biệt thích hợp để tích hợp vào thiết bị mô-đun và hệ thống đường ống nhỏ gọn.
Dụng cụ chính xác trong phòng thí nghiệm: Điều khiển bật/tắt đối với các loại khí hoặc thể tích vi chất lỏng, yêu cầu thể tích chết thấp và không gây ô nhiễm.
Máy nén khí siêu nhỏ và hệ thống khí nén: Đạp xe tần số cao với mô-men xoắn thấp và tuổi thọ dài.
Thiết bị nước uống và nước tinh khiết: Vật liệu 316L với lỗ khoan bên trong được đánh bóng ngăn chặn sự rò rỉ kim loại nặng.
Máy phân tích hóa học và thiết bị dược phẩm: Phớt chống ăn mòn tương thích với nhiều loại axit và kiềm yếu.
Trong những khía cạnh tinh tế của sản xuất công nghiệp và đời sống hàng ngày, có thường ẩn các thành phần quan trọng quyết định hiệu quả và chất lượng - Van bi mini có ren bằng thép không gỉ. Là thành viên quan trọng của chất lỏng hệ thống điều khiển, van bi mini của chúng tôi đã trở thành một một phần không thể thiếu của ngành công nghiệp hiện đại với cơ cấu tinh tế, hiệu suất cao và phạm vi ứng dụng rộng rãi. Bài viết này sẽ đi sâu vào nguyên lý hoạt động của van bi mini.
Van bi mini ren bằng thép không gỉ, đúng như tên gọi, là một loại van bi được nhỏ gọn về kích thước và cấu trúc. Nguyên lý hoạt động của nó tương tự như một van bi thông thường, với thành phần cốt lõi là một quả cầu có lỗ xuyên (gọi là bi van), được quay để đóng mở van.
Khi nào lỗ xuyên qua trên quả cầu thẳng hàng với đầu vào và đầu ra của van, chất lỏng có thể đi qua trơn tru và van ở trạng thái mở; Bật ngược lại, khi quả cầu quay 90 độ thì lỗ xuyên qua được đóng lại bởi các bề mặt bịt kín ở cả hai bên thân van, chất lỏng bị cắt tắt và van đóng lại.
Hành động xoay đơn giản này không chỉ dễ dàng để vận hành mà còn có hiệu suất bịt kín tuyệt vời, khiến nó trở thành một thiết bị lý tưởng sự lựa chọn để kiểm soát dòng chất lỏng.

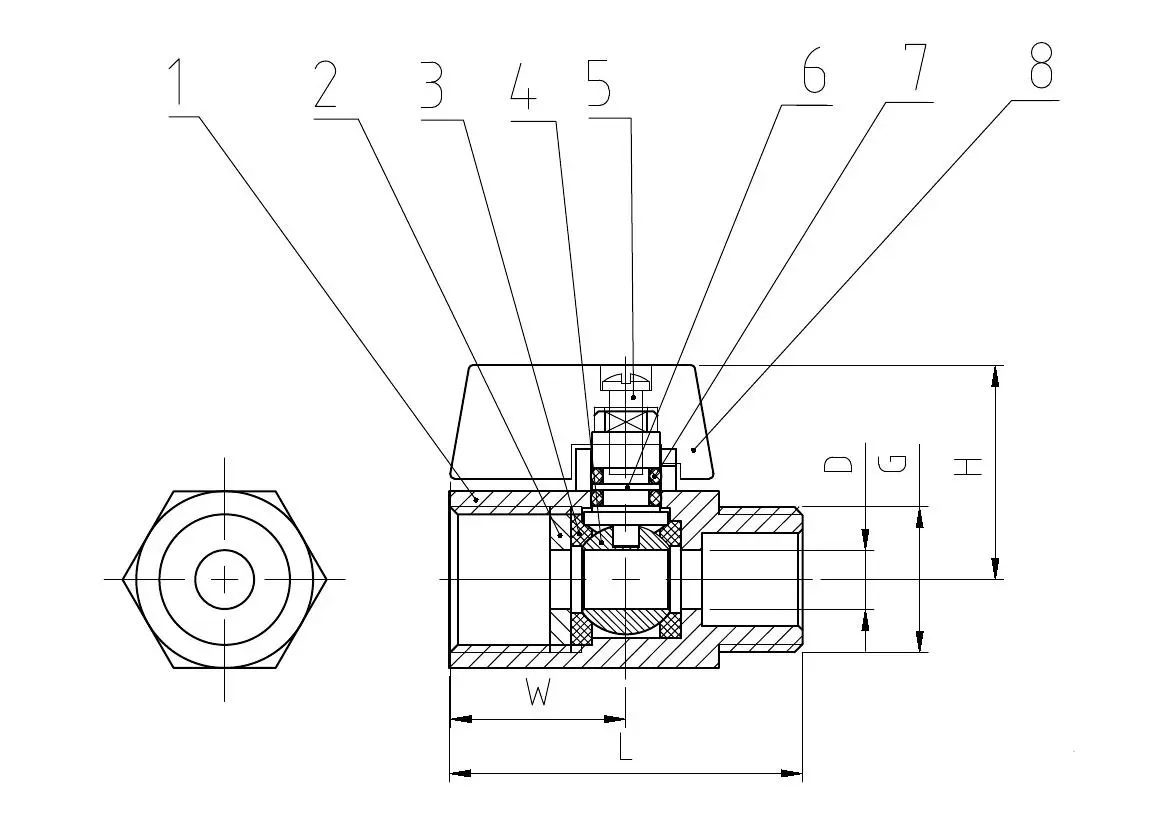

| KHÔNG. | TÊN PHẦN | VẬT LIỆU | |
| 1 | THÂN HÌNH | CF8 | CF8M |
| 2 | mũ | CF8 | CF8M |
| 3 | GHẾ | PTFE | PTFE |
| 4 | QUẢ BÓNG | SS304 | SS316 |
| 5 | bu lông | SS304 | SS304 |
| 6 | THÂN CÂY | SS304 | SS316 |
| 7 | VÒNG chữ O | NBR | NBR |
| 8 | XỬ LÝ | HỢP KIM NHÔM/CF8 | HỢP KIM NHÔM/CF8 |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
1. Áp suất làm việc tối đa của van bi mini này là bao nhiêu?
Được định mức ở mức 1000 WOG (PN63), thích hợp cho nước, dầu, khí đốt và hầu hết các hệ thống chất lỏng áp suất thấp đến trung bình.
2. Làm thế nào để chọn giữa SS304 và SS316?
SS304 (CF8) - Thích hợp cho các ứng dụng nước, dầu và khí đốt nói chung.
SS316 (CF8M) — Được khuyên dùng cho môi trường chứa clorua, nước biển hoặc môi trường axit, mang lại khả năng chống ăn mòn vượt trội.
3. Tiêu chuẩn luồng nào được hỗ trợ?
NPT, BSPP, BSPT đều được hỗ trợ. Vui lòng nêu rõ sở thích của bạn khi đặt hàng.
4. Phạm vi nhiệt độ làm việc là bao nhiêu?
Phạm vi tiêu chuẩn: -20°C đến 200°C (-4°F đến 392°F). Ghế PTFE đảm bảo độ kín ổn định trên toàn bộ phạm vi.
Đối với điều kiện nhiệt độ cao, có sẵn ghế PPL, chịu được nhiệt độ lên tới 300°C.
5. Nó có phù hợp với hệ thống nước uống không?
Đúng. Sự kết hợp vật liệu SS316L + PTFE phù hợp cho đường nước uống được.
6. Bạn có cung cấp tùy chỉnh OEM hoặc ODM không?
Đúng. Các tùy chỉnh bao gồm kiểu tay cầm, hình khắc trên thân, kích thước chiều dài và loại ren.
Vui lòng cung cấp bản vẽ hoặc thông số kỹ thuật của bạn và nhóm kỹ thuật của chúng tôi sẽ phản hồi bằng giải pháp kỹ thuật trong vòng 24 giờ.
