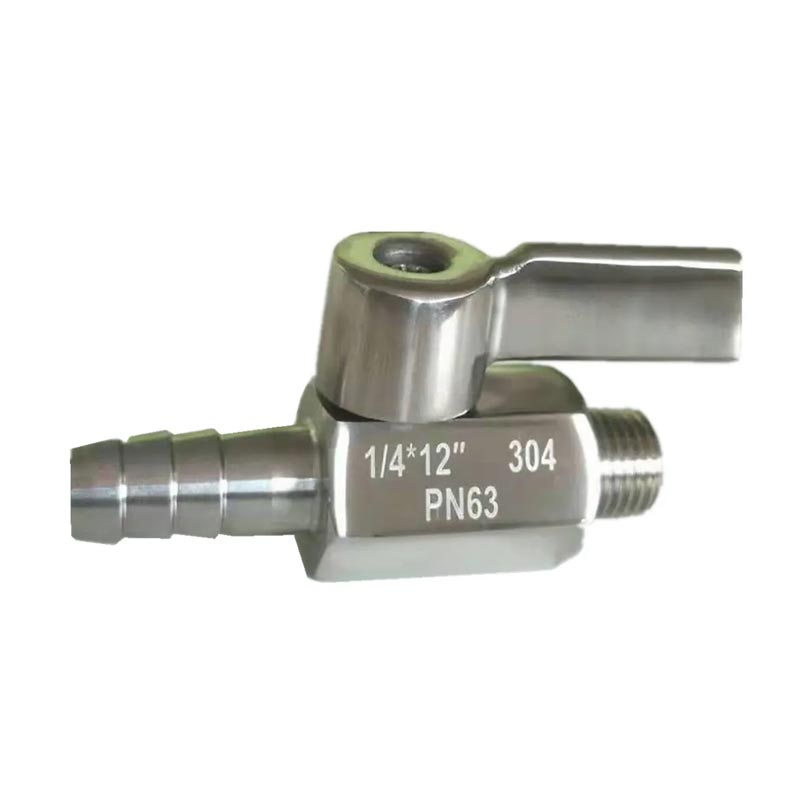

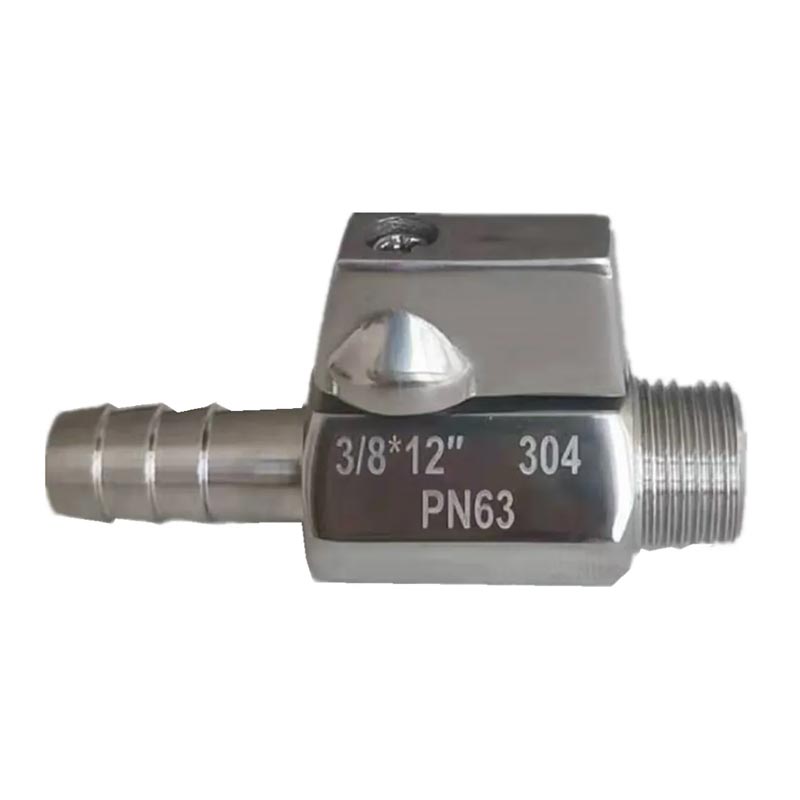

Van bi mini có ren núm vú bằng thép không gỉ JOEPAI đóng vai trò là cầu nối được thiết kế chính xác giữa hệ thống đường ống ren cứng và kết nối ống linh hoạt. Được thiết kế và sản xuất tại cơ sở được chứng nhận ISO của chúng tôi, van này là thành phần không thể thiếu cho các ứng dụng kiểm soát dòng chảy quy mô vừa và nhỏ trên các thiết bị, thiết bị y tế, máy bơm siêu nhỏ và hệ thống công nghiệp chính xác.
| Tính năng | Thông số kỹ thuật |
| Tính năng thiết kế |
Thiết kế thân chống thổi |
| Chế tạo |
Đúc đầu tư hoàn toàn bằng silica sol |
| Loại cổng |
Giảm cổng |
| Hoạt động |
Tay cầm vận hành, quay một phần tư |
| Phạm vi kích thước |
1/8" – 3/4” (DN6 – DN20) |
| Tùy chọn vật liệu |
SS304 (CF8) / SS316 (CF8M) |
| Đánh giá áp suất |
1000WOG / 1000 PSI / PN63 |
| Chất liệu ghế |
PTFE / RPTFE / PPL |
| Hoàn thành |
Đánh bóng bề mặt |
| Nhiệt độ làm việc |
-20oC -232oC |
| Phương tiện phù hợp |
Nước, Dầu, Khí, Không khí |
| Tiêu chuẩn thiết kế |
ASME B16.34 |
| Kết thúc có ren |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Kiểm tra & thử nghiệm |
API 598 / MSS SP-110 / EN 12266 |
1. Kết nối hai đầu tích hợp: ren đực + thanh ống nhiều gờ trong một thân. Loại bỏ các bộ điều hợp bổ sung, giảm các mối nối rò rỉ tiềm ẩn và chi phí BOM.
2. Thân máy bằng thép không gỉ đúc chính xác nhỏ gọn, định mức áp suất cao PN63, lý tưởng cho không gian hạn chế bên trong tủ máy móc.
3.SS304/SS316 làm vật liệu tiêu chuẩn, SS304L/SS316L tùy chọn; khả năng chống ăn mòn cao hơn van mini bằng đồng cho khí, nước, môi trường hóa chất nhẹ.
4. Kích thước ren hệ mét và thước đo kết hợp, tương thích với ống cứng tiêu chuẩn toàn cầu và ống cao su / PU linh hoạt.
5. Thiết kế sẵn sàng vừa vặn, kết nối trực tiếp cổng ren của thiết bị và ống linh hoạt, tiết kiệm thời gian lắp ráp cho nhà sản xuất OEM.
6. Đánh dấu bằng laser vĩnh viễn về kích thước, vật liệu và xếp hạng áp suất để dễ dàng quản lý hàng tồn kho và kiểm tra ở nước ngoài.
Van bi mini có ren núm vú bằng thép không gỉ JOEPAI được tin cậy trong các ngành công nghiệp và ứng dụng đa dạng:
Công nghiệp & Sản xuất
-Hệ thống điều khiển khí nén và bảng điều khiển
-Hệ thống thủy lực và bôi trơn
-Thiết bị xử lý và cụm lắp ráp trượt
Y tế & Phòng thí nghiệm
-Thiết bị y tế và dụng cụ phân tích
-Kiểm soát khí và chất lỏng trong phòng thí nghiệm
-Thiết bị chế biến dược phẩm
Nước & Môi trường
-Hệ thống xử lý và phân phối nước
-Thiết bị thủy lợi và nông nghiệp
-Nhà máy khử muối
Dầu khí & Hóa chất
-Hệ thống xử lý nhiên liệu và khí đốt
-Các điểm tiêm và lấy mẫu hóa chất
-Kiểm soát phương tiện ăn mòn
JOEPAI cung cấp các dịch vụ tùy chỉnh OEM toàn diện cho Van bi mini có ống ren núm vú bằng thép không gỉ của chúng tôi. Chúng tôi hiểu rằng mọi ứng dụng đều có những yêu cầu riêng và đội ngũ kỹ thuật của chúng tôi sẵn sàng cung cấp các giải pháp phù hợp với thông số kỹ thuật chính xác của bạn.

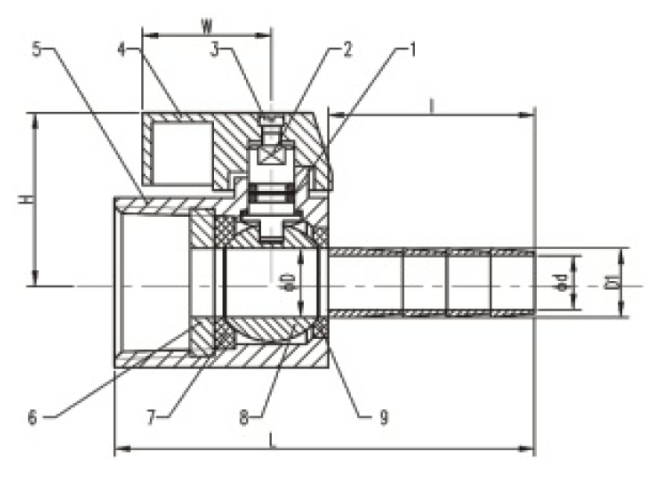

| KHÔNG. | TÊN PHẦN | VẬT LIỆU | |
| 1 | VÒNG chữ O | NBR | NBR |
| 2 | THÂN CÂY | SS304 | SS316 |
| 3 | bu lông | SS304 | SS304 |
| 4 | XỬ LÝ | HỢP KIM NHÔM/CF8 | HỢP KIM NHÔM/CF8 |
| 5 | THÂN HÌNH | CF8 | CF8M |
| 6 | mũ | CF8 | CF8M |
| 7 | GHẾ BÓNG(A) | PTFE | PTFE |
| 8 | QUẢ BÓNG | SS304 | SS316 |
| 9 | GHẾ BÓNG(B) | PTFE | PTFE |
| Kích cỡ | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Lưu ý: Các biến thể phụ thuộc vào cấu hình ren và loại đầu ren. Vui lòng tham khảo bản vẽ sản phẩm cụ thể để biết kích thước chính xác.
Sản xuất xuất sắc
- Cơ sở sản xuất được chứng nhận ISO 9001:2015
-Dây chuyền sản xuất đúc đầu tư silica sol hiện đại
-Khả năng gia công và lắp ráp chính xác trong nhà
- Kiểm soát chất lượng toàn diện từ nguyên liệu đến thành phẩm
Tuân thủ ngành
-Tiêu chuẩn thiết kế: ASME B16.34
-Kiểm tra & thử nghiệm: API 598, MSS SP-110, EN 12266
-Chứng nhận vật liệu có sẵn theo yêu cầu
Phạm vi tiếp cận và trải nghiệm toàn cầu
-Có nhiều năm kinh nghiệm sản xuất và xuất khẩu van công nghiệp
-Được khách hàng trên khắp Bắc Mỹ, Châu Âu, Châu Á và Trung Đông tin tưởng
-Hồ sơ theo dõi đã được chứng minh về các giải pháp van cho các ngành công nghiệp đa dạng
Cam kết chất lượng
-100% kiểm tra áp suất trên mỗi van
-Xác minh vật liệu và truy xuất nguồn gốc
-Kiểm tra kích thước nghiêm ngặt
- Cam kết cải tiến liên tục
Dịch vụ lấy khách hàng làm trung tâm
-Hỗ trợ kỹ thuật đáp ứng và kỹ thuật ứng dụng
-Số lượng đặt hàng linh hoạt từ mẫu đến số lượng lớn
-Giao hàng đúng hẹn và hậu cần đáng tin cậy
- Hỗ trợ và bảo hành sau bán hàng
Trả lời: Van bi mini bằng thép không gỉ thường được sử dụng để kiểm soát nước, dầu, khí và các chất lỏng khác trong các hệ thống đường ống nhỏ gọn, thiết bị và ứng dụng tự động hóa.
Trả lời: SS316 có khả năng chống ăn mòn tốt hơn nhờ hàm lượng molypden, khiến nó phù hợp với môi trường hóa học, biển và khắc nghiệt. SS304 được sử dụng rộng rãi cho các ứng dụng công nghiệp nói chung.
Trả lời: Chúng tôi cung cấp các tiêu chuẩn ren khác nhau bao gồm NPT, BSP, DIN, ISO228 và JIS để đáp ứng các yêu cầu đường ống quốc tế khác nhau.
Đ: Vâng. Các tùy chọn tùy chỉnh OEM bao gồm vật liệu, loại sợi, kích cỡ, xử lý bề mặt và đánh dấu logo.
Trả lời: Nó phù hợp với nước, dầu, khí đốt và các chất lỏng công nghiệp tương thích khác trong phạm vi áp suất và nhiệt độ quy định.
