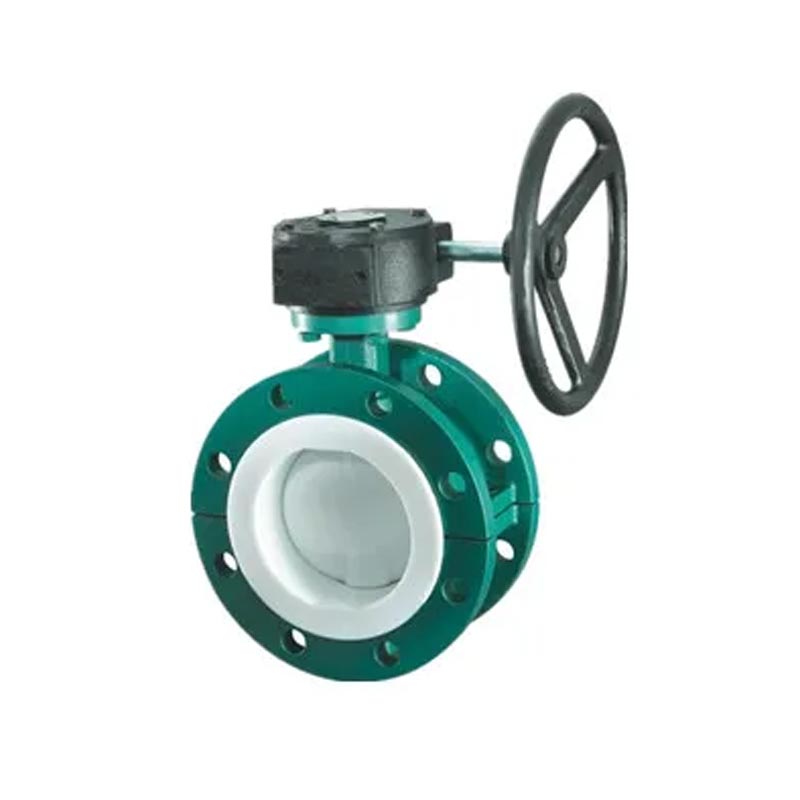

Gear Worm bền của Joepai vận hành Van Butterfly FLANGE có cấu trúc được lót đầy đủ và thiết kế gia cố hình chữ U, tạo ra Nó đặc biệt phù hợp cho vận chuyển phương tiện hóa học và ăn mòn ứng dụng. Hệ thống ổ đĩa sâu của nó được sử dụng rộng rãi trong công nghiệp toàn cầu Hệ thống kiểm soát chất lỏng và là một van an toàn, hiệu quả và kinh tế.

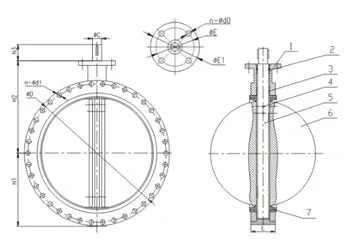

| KHÔNG. | Tên một phần | Vật liệu | Vật liệu tùy chọn |
|
|
| 1 | Thân hình | TỪ | CI, WCB, thép không gỉ | ||
| 2 | O vòng | NBR | EPDM, FKM | ||
| 3 | Ống lót | PTFE | |||
| 4 | Ghim | ASTM A276 416 | 316, 17-4ph | ||
| 5 | Trục | ASTM A276 416 | 316, 17-4ph | ||
| 6 | Đĩa | Sắt mạ sắt | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Ghế | NBR | EPDM, FKM | ||
| KÍCH CỠ | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | Φe1 | Φe | N -d0 | ||
| Φd | N -d1 | Φd | N -d1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Van bướm có cấu trúc đơn giản, kích thước nhỏ, trọng lượng nhẹ và tương đối ít thành phần. Chỉ có một vài phần chính có thể tạo thành một van bướm, rất thuận tiện để mở. Chỉ cần chọn công tắc đến 90 độ. Van bướm có quyền kiểm soát tuyệt vời đối với chất lỏng, và có thể tăng hoặc giảm dòng chảy bất cứ lúc nào.
Các van có một điện trở nhất định khi vận chuyển bất kỳ chất lỏng nào, và điện trở của van bướm chủ yếu đến từ chúng, chẳng hạn như độ dày của thân van bướm. Nếu bạn muốn giảm sức đề kháng với chất lỏng, bạn chỉ cần giảm độ dày của nó.
Con dấu đàn hồi có nhược điểm của việc bị giới hạn bởi nhiệt độ.
Phạm vi ứng dụng của thiết bị sâu vận hành Van Butterfly Flange cũng tương đối rộng. Nếu nó được sử dụng để điều khiển dòng chảy, các loại khác nhau và kích thước thân van cần được chọn vì van bướm được thiết kế để phù hợp với các van có đường kính lớn hơn. Van được sử dụng rộng rãi không chỉ trong các ngành công nghiệp nói chung như dầu mỏ, khí đốt, hóa chất và nước, mà còn trong các hệ thống nước làm mát cho các nhà máy nhiệt điện.
