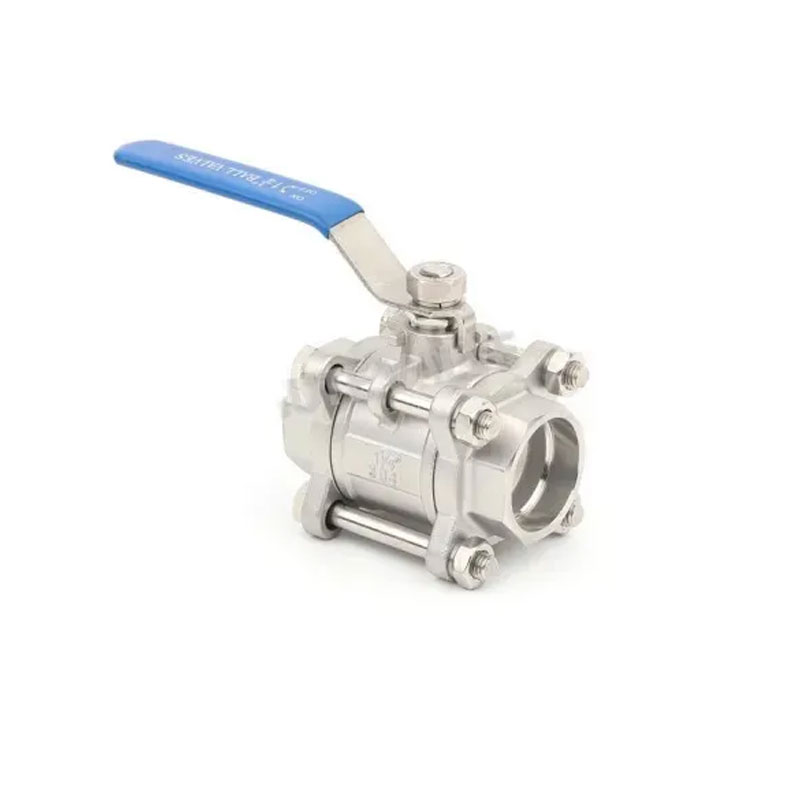

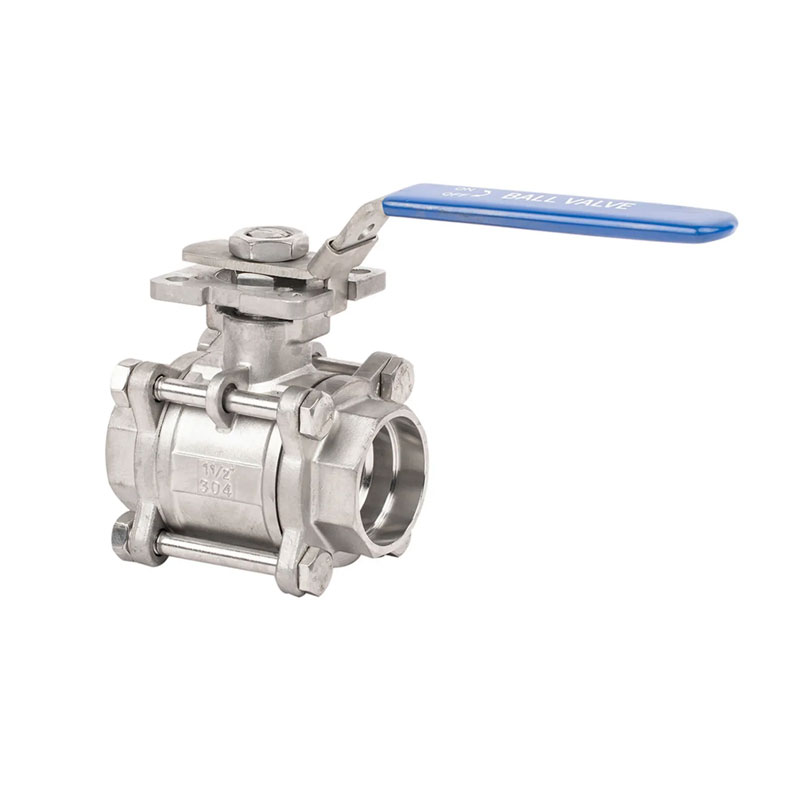

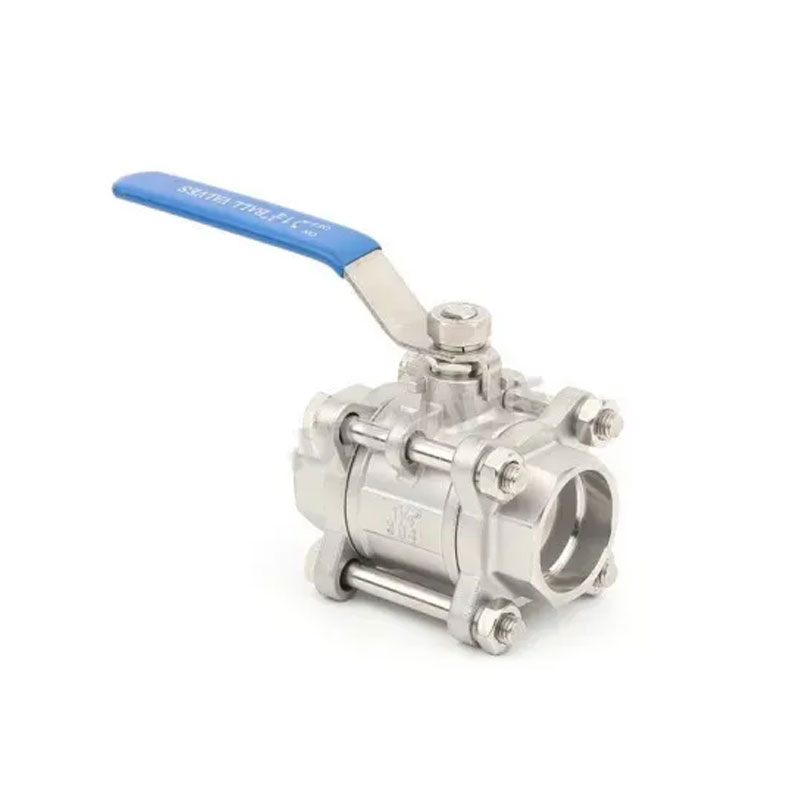

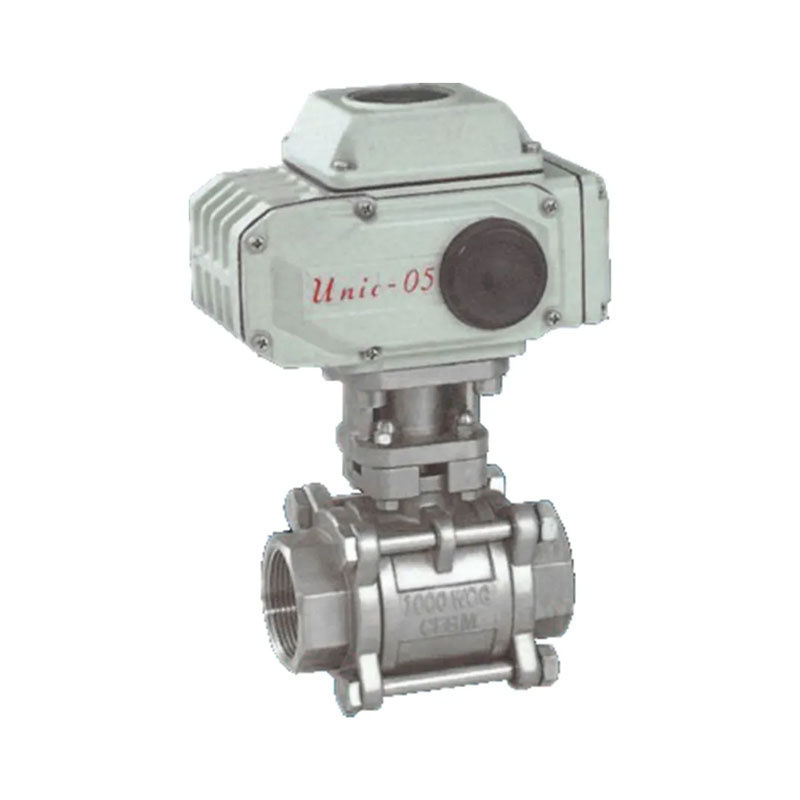

Joepai 3 mảnh Socket Weld Ball Valves được sản xuất tại Trung Quốc là một loại tương đối mới loại van bóng có một số lợi thế độc đáo trong cấu trúc của nó, chẳng hạn như Chuyển đổi không ma sát, hao mòn niêm phong thấp, và mở và đóng nhỏ Mô -men xoắn. Điều này có thể làm giảm các thông số kỹ thuật của bộ truyền động đi kèm. Được trang bị bộ truyền động điện nhiều lượt, nó có thể đạt được điều chỉnh và Cắt chặt môi trường. Áp dụng rộng rãi cho các điều kiện làm việc như Dầu khí, hóa chất, cung cấp nước đô thị và thoát nước giới hạn.
Các tính năng chính của van bóng hàn ổ cắm 3 mảnh là nhỏ gọn của chúng cấu trúc, vận hành và bảo trì dễ dàng, phù hợp cho làm việc chung Các phương tiện truyền thông như nước, dung môi, axit và khí tự nhiên, cũng như cho phương tiện truyền thông với các điều kiện làm việc khắc nghiệt như oxy, hydro peroxide, metan, và ethylene. Thân van của van bóng có thể là tích hợp hoặc mô -đun.
| Tham số | Đặc điểm kỹ thuật |
| Loại van | 3pc Ổ cắm Weld Valve |
| Phạm vi kích thước | 1/4 - 4 - 4 (DN8, DN100) |
| Kết nối kết thúc | Mối hàn ổ cắm (SW) |
| Xếp hạng áp lực | 1000 sóng / PN63 |

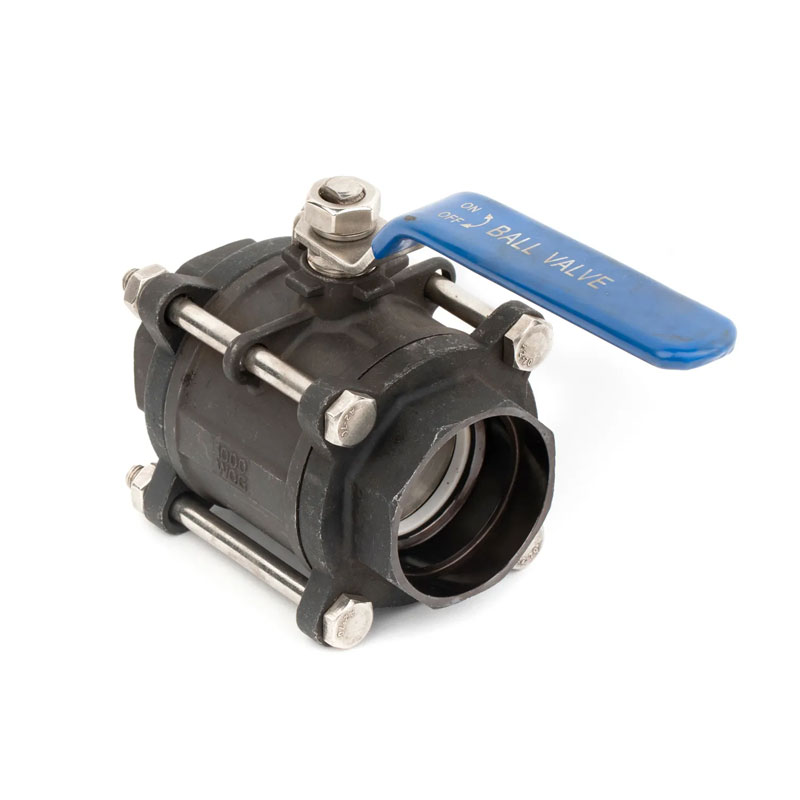

| Vật liệu cơ thể | Thép không gỉ CF8 / CF8M / Thép carbon WCB |
| Vật liệu chỗ ngồi | PTFE / RPTFE / PEEK |
| Loại hoạt động | Đòn bẩy thủ công / Bộ truyền động khí nén / Bộ truyền động điện |
| Tiêu chuẩn | ASME B16.11, API 598, ISO 5211 (miếng đệm gắn tùy chọn) |
| Tùy chọn | Thiết kế an toàn lửa, miếng đệm gắn ISO 5211, ghế chứa đầy khoang (không bắt buộc) |
| 1 | Nắp | CF8M/CF8/WCB | 9 | Máy giặt lực đẩy | PTFE |
| 2 | Bolt Washer | SS304/SS/SS316 | 10 | Đóng gói | PTFE |
| 3 | Hex Nut | SS304/SS/SS316 | 11 | Tuyến | SS304/SS |
| 4 | Bu lông | SS304/SS/SS316 | 12 | Định vị mảnh | SS304/SS |
| 5 | THÂN HÌNH | CF8M/CF8/WCB | 13 | XỬ LÝ | SS304/SS |
| 6 | GHẾ | PTFE | 14 | Nut gốc | SS304/SS |
| 7 | QUẢ BÓNG | SS316/SS304/SS | 15 | Vỏ nhựa | NHỰA |
| 8 | THÂN CÂY | SS316/SS304/SS |
| DN | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
