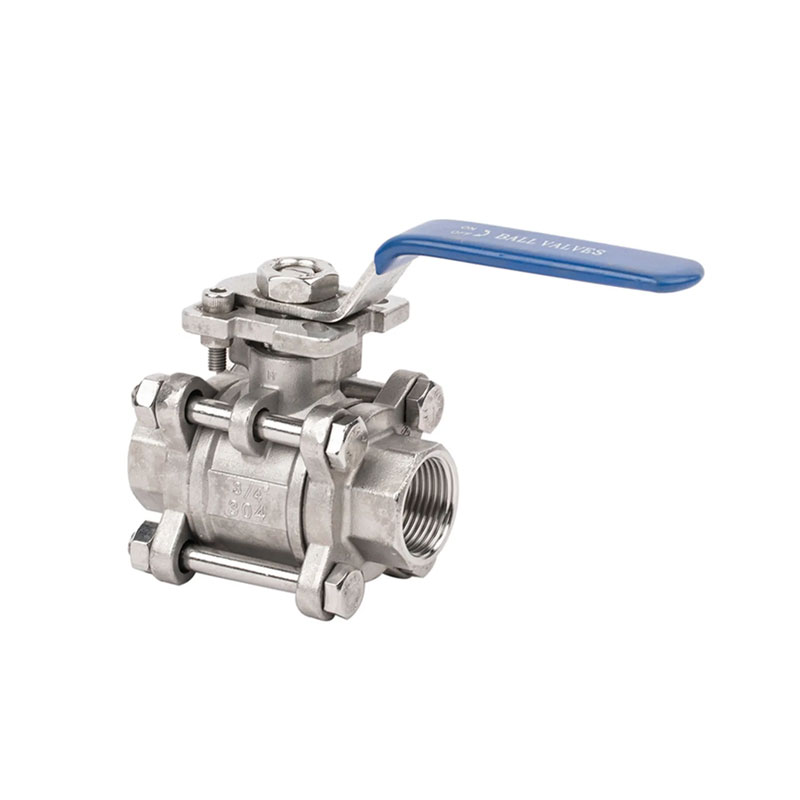

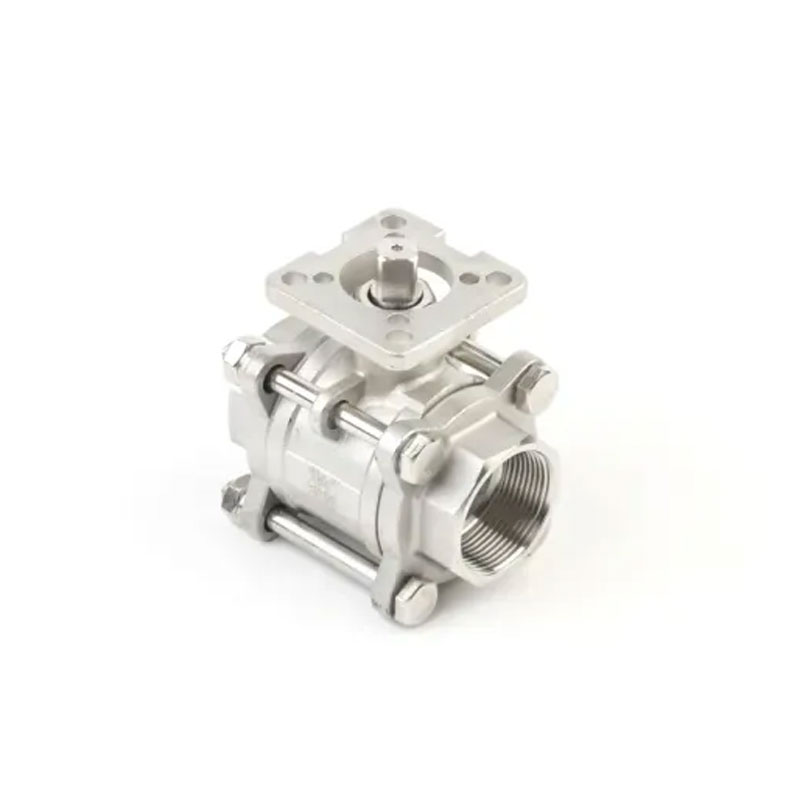

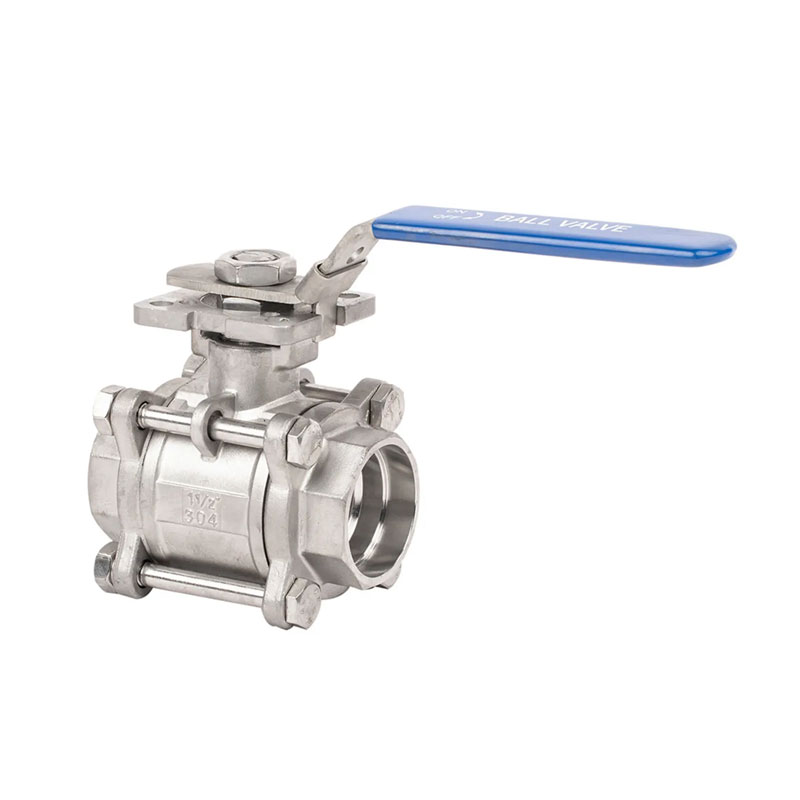

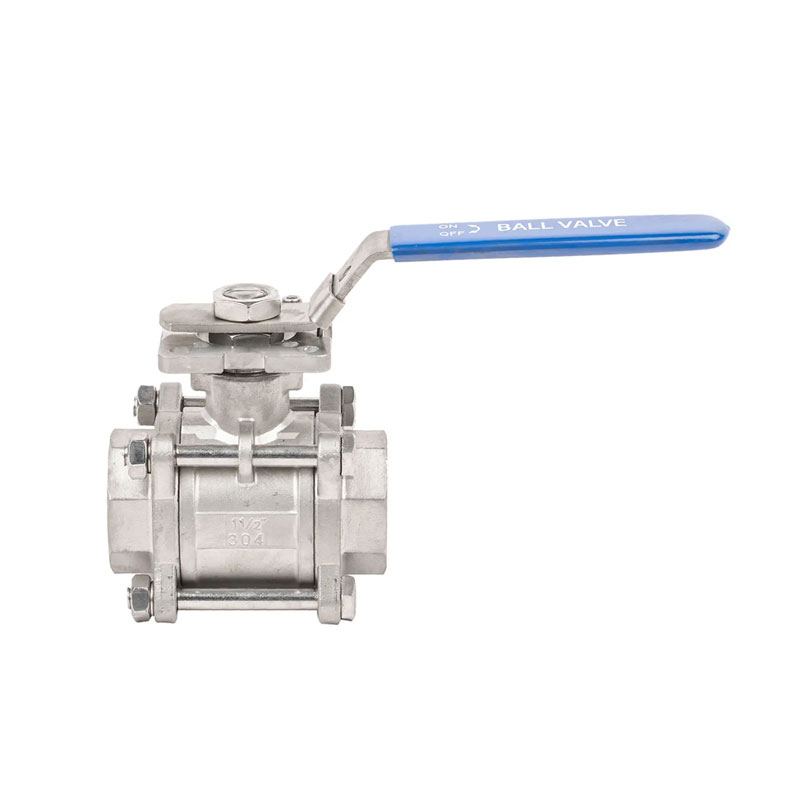

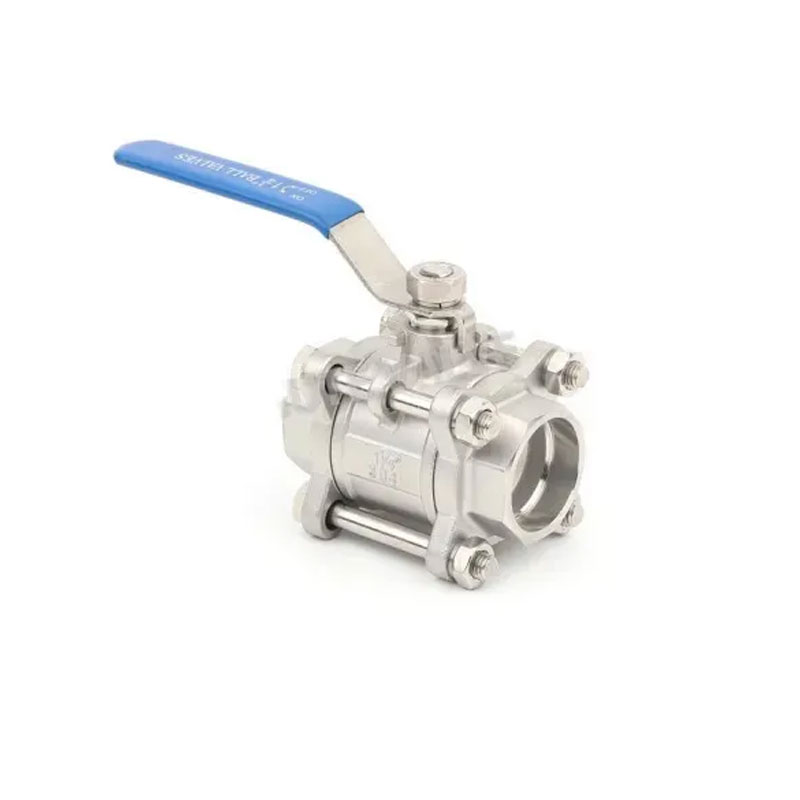

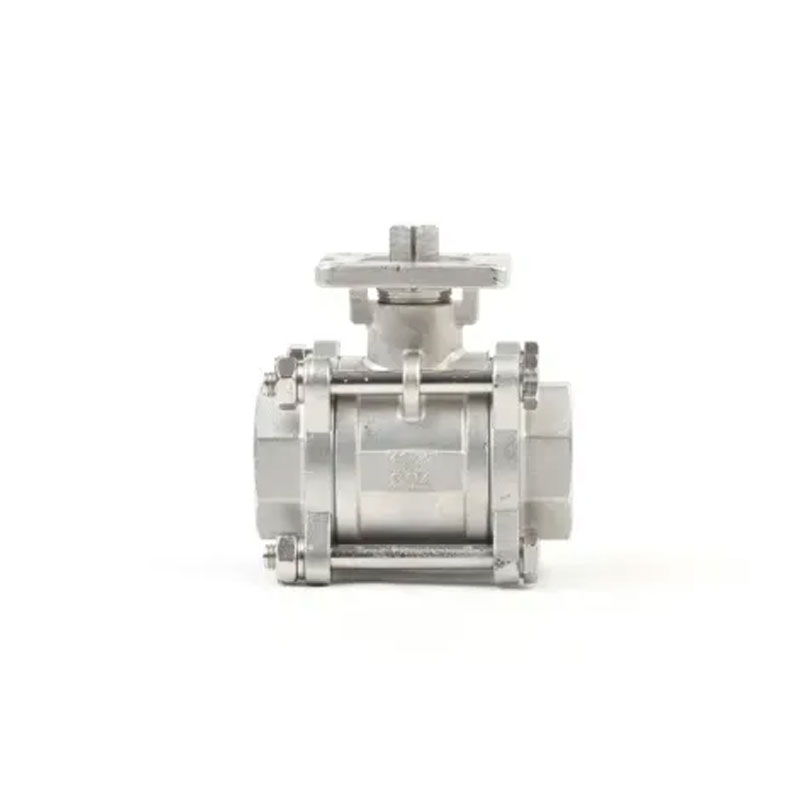

Van bóng ren 3pc được sản xuất bởi Wenzhou Joepai Valve Co., Ltd. Duy trì hệ thống chất lượng ISO 9001, giữ CE, KC và như chứng nhận, và nhấn mạnh nghiên cứu và phát triển sản xuất. Ba Thiết kế chia phần mảnh cho phép bảo trì tại chỗ mà không cần tháo rời Van từ đường ống, giảm đáng kể thời gian ngừng hoạt động cho dòng chảy quan trọng hệ thống.
Kết thúc ren đảm bảo kết nối nhanh và an toàn của trung bình và thấp hệ thống áp suất, làm cho nó trở thành van phù hợp nhất cho hóa chất, dầu và Khí, xử lý nước và các ứng dụng công nghiệp nói chung, tuân thủ với API, ANSI, ISO, DIN và GOST.
Tiêu chuẩn chủ đề: NPT, BSPT, DIN259, DIN2999, ISO228 Lớp A
Áp suất tối đa: 6,4MPa
Phạm vi nhiệt độ: -20c ~ 232C
Phương tiện phù hợp: Nước, dầu, không khí và một số chất lỏng ăn mòn
Thân bằng chứng thổi/cổng đầy đủ
Cơ quan đúc đầu tư

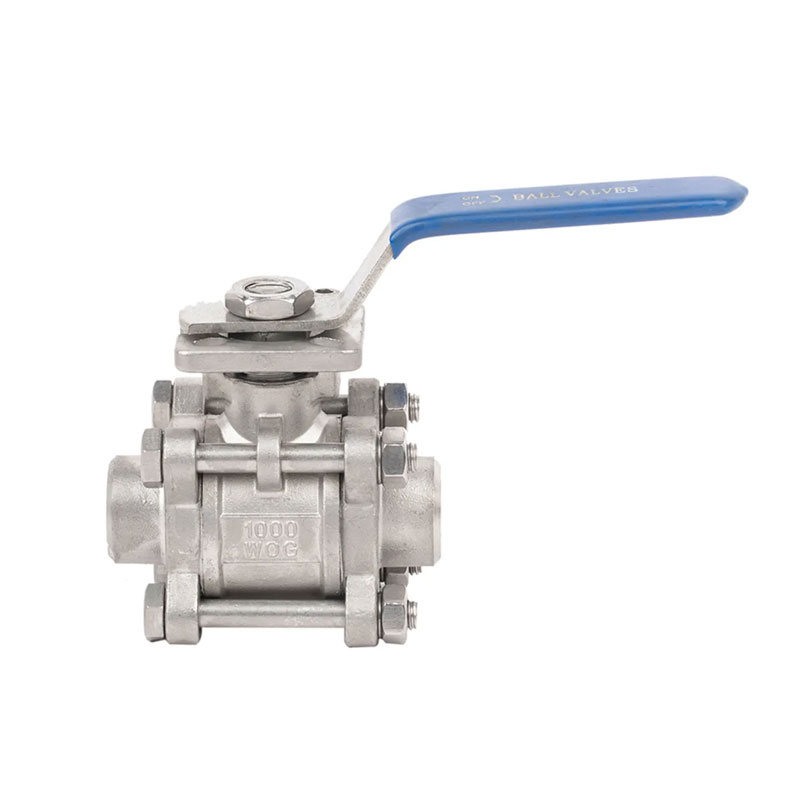

1000psi (PN64) W.O.G
Tiêu chuẩn vật liệu: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
(1) điện trở lưu lượng thấp;
(2) cấu trúc đơn giản;
(3) kích thước nhỏ và trọng lượng nhẹ;
(4) Vật liệu bề mặt niêm phong của van bóng ren 3pc được làm bằng nhựa,
có hiệu suất niêm phong tốt;
(5) Dễ dàng vận hành, mở và đóng nhanh, thuận tiện cho điều khiển từ xa
điều khiển;
(6) Dễ bảo trì, vòng niêm phong thường có thể di chuyển và dễ dàng
Tháo rời và thay thế;
(7) Khi mở hoàn toàn hoặc đóng hoàn toàn, các bề mặt niêm phong của quả bóng và
Ghế van được phân lập từ phương tiện và lối đi của phương tiện sẽ
không gây xói mòn bề mặt niêm phong van.
| 1 | Nắp | CF8M/CF8/WCB | 8 | THÂN CÂY | SS316/SS304SS |
| 2 | Bolt Washer | SS304/SS/SS316 | 9 | Máy giặt lực đẩy | PTFE |
| 3 | Hex Nut | SS304/SS/SS316 | 10 | Đóng gói | PTFE |
| 4 | Bu lông | SS304/SS/SS316 | 11 | Tuyến | SS304/SS |
| 5 | THÂN HÌNH | CF8M/CF8/WCB | 12 | Máy giặt mùa xuân | SS304/SS |
| 6 | GHẾ | PTFE | 14 | Nut gốc | SS304/SS |
| 7 | QUẢ BÓNG | SS316/SS304/SS | 15 | Chặn chỉ rút lui | Ss |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | Ra | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3,5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3,5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3,5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3,5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3,5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
