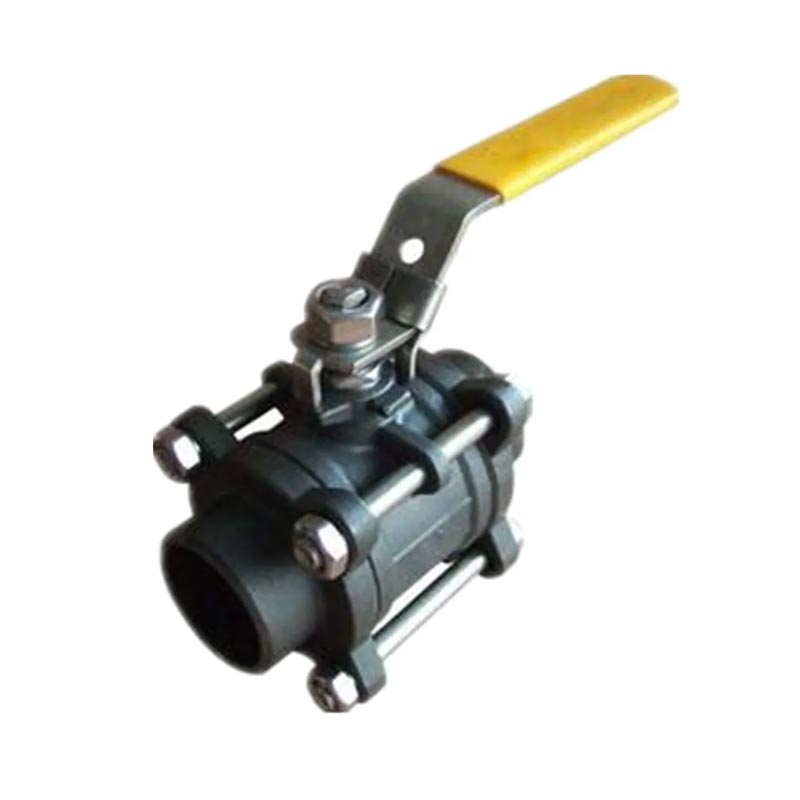

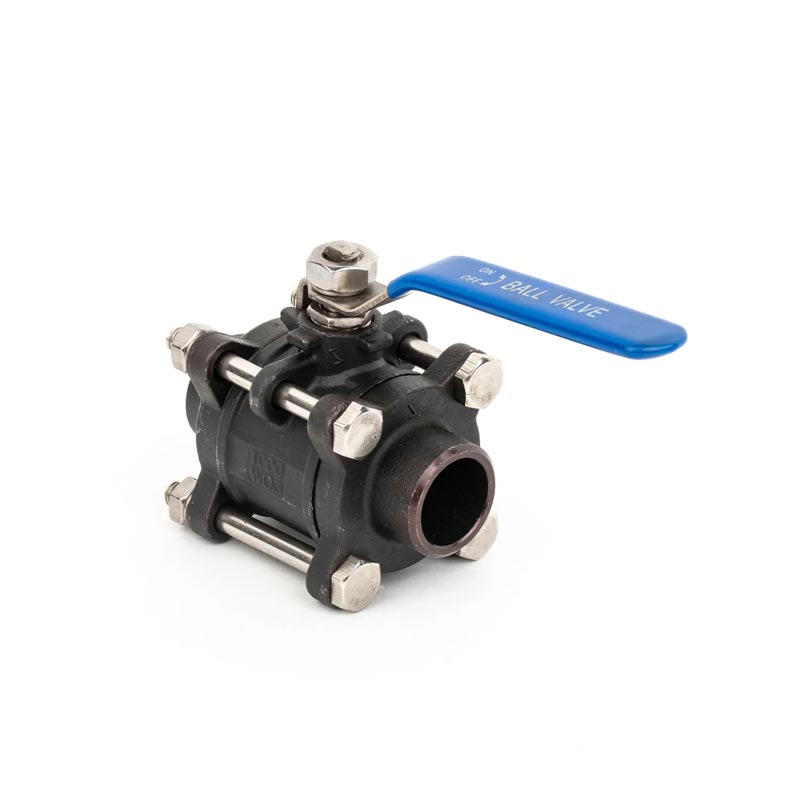

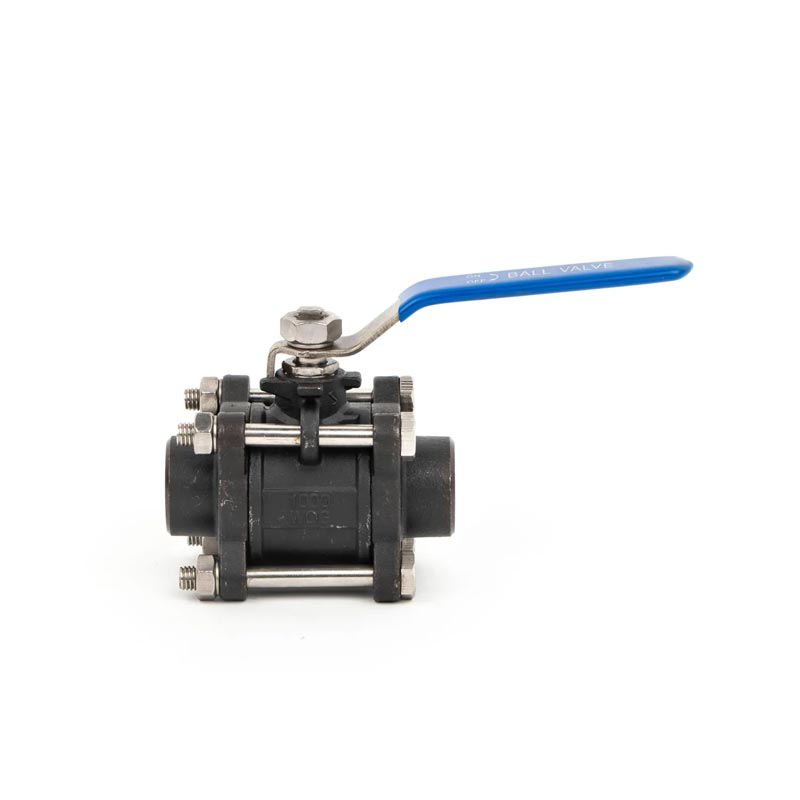

Van hàn Welded PN64 của Joepai Carbon Thép PN64 cung cấp ưu việt Hiệu suất cho các ứng dụng áp suất cao, cung cấp bền và đáng tin cậy Kiểm soát chất lỏng trong các ngành công nghiệp như dầu khí, chế biến hóa học, năng lượng thế hệ, và xử lý nước. Với thiết kế 3 mảnh mạnh mẽ của nó, được hàn kết thúc và xây dựng an toàn lửa, van này được thiết kế để đáp ứng nhiều nhất yêu cầu yêu cầu. Chọn Joepai cho chất lượng hàng đầu trong ngành, đổi mới, và hỗ trợ.
Tiêu chuẩn chủ đề: NPT, BSPT, DIN259, DIN2999, ISO228 Lớp A
Áp suất tối đa: 6,4MPa
Phạm vi nhiệt độ: -20c ~ 232C
Phương tiện phù hợp: Nước, dầu, không khí và một số chất lỏng ăn mòn
Thân bằng chứng thổi/cổng đầy đủ
Cơ quan đúc đầu tư
1000psi (PN64) W.O.G
Tiêu chuẩn vật liệu: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Nắp | CF8M/CF8/WCB | 8 | THÂN CÂY | SS316/SS304SS |
| 2 | Máy giặt bu lông | SS304/SS/SS316 | 9 | Máy giặt lực đẩy | PTFE |
| 3 | Hex Nut | SS304/SS/SS316 | 10 | Đóng gói | PTFE |
| 4 | Bu lông | SS304/SS/SS316 | 11 | Tuyến | SS304/SS |
| 5 | THÂN HÌNH | CF8M/CF8/WCB | 12 | Máy giặt mùa xuân | SS304/SS |
| 6 | GHẾ | PTFE | 14 | Nut gốc | SS304/SS |
| 7 | QUẢ BÓNG | SS316/SS304/SS | 15 | Chặn chỉ rút lui | Ss |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | Ra | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3,5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3,5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3,5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3,5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3,5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Để hiểu hướng của đường ống, hãy đo các hình cầu địa hình dọc theo đường ống và chiều dài của đường ống, cần phải bắt đầu từ điểm bắt đầu của đường ống và thiết lập toàn bộ đống và các cọc bổ sung dọc theo đường tâm. Tác phẩm này được gọi là đo và cài đặt cọc trung tâm. Việc kiểm soát các đầu hàn 3-PC bằng thép carbon PN64 sẽ làm cho đường ống chạy tốt hơn.
Chúng tôi bắt đầu từ điểm bắt đầu và đặt một đống mỗi số nguyên theo các quy định, được gọi là cả một đống. Khoảng cách của toàn bộ đống có thể được xác định dựa trên sự gợn sóng và tính chất của địa hình. Khi địa hình nhấp nhô rất nhiều, khoảng cách giữa toàn bộ cọc thường là 20m và 30m; Khi địa hình tương đối phẳng, khoảng cách có thể được đặt thành 50m, nhưng chiều dài không được vượt quá 50m. Sau khi chúng tôi xử lý, Van hàn Welded PN64 của Thép bằng thép carbon có thể làm cho đường ống hoạt động tốt hơn.
