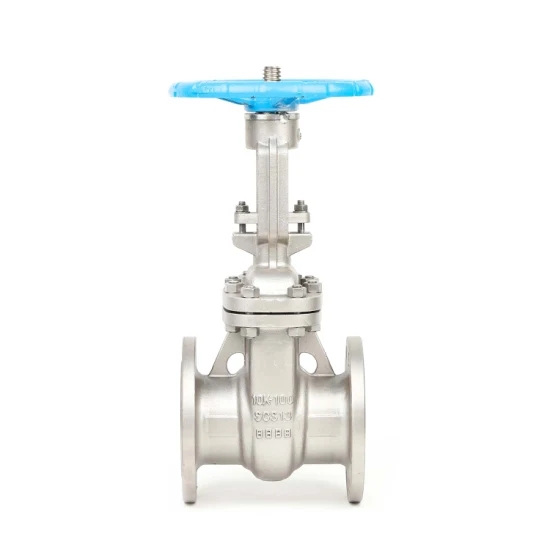

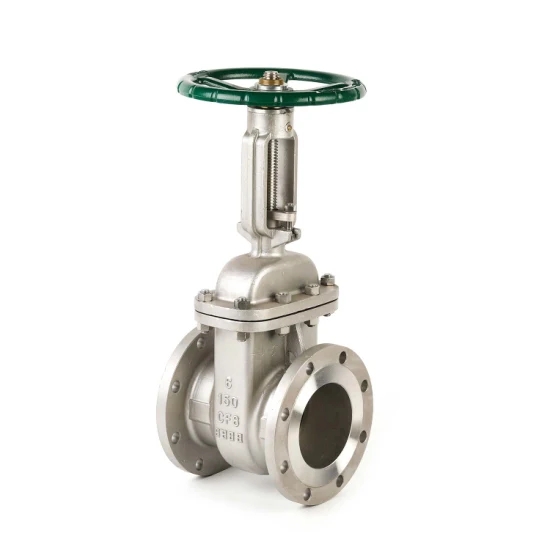

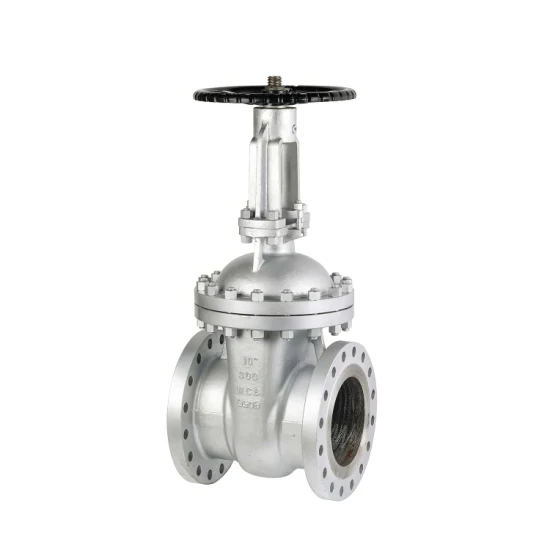

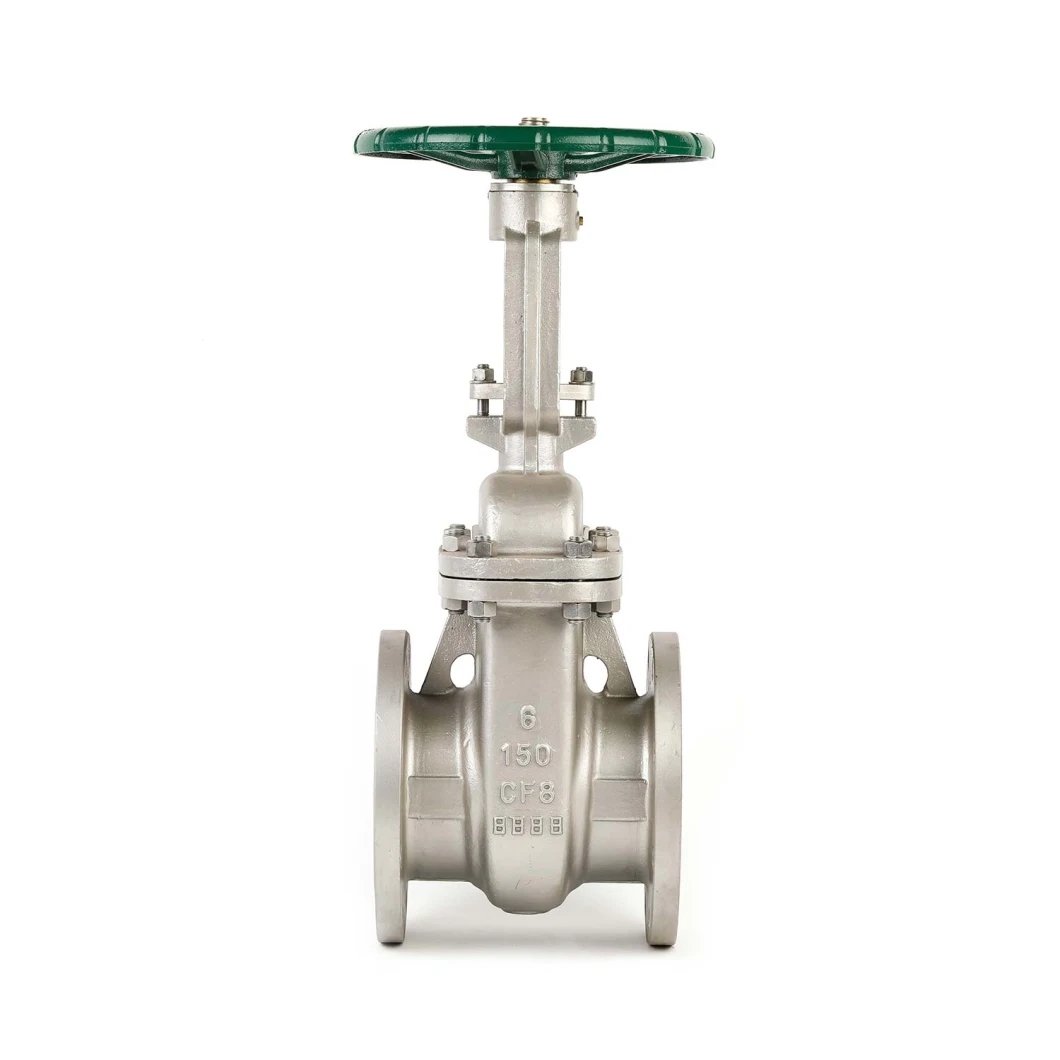

Van cổng mặt bích thân tăng bằng thép đúc Joepai API6D dành cho công nghiệp sản xuất tại Trung Quốc có thể được sử dụng rộng rãi như một thiết bị chuyển mạch trong đường ống dẫn chất lỏng như nước máy, nước thải, xây dựng, dầu khí, hóa chất, thực phẩm, dược phẩm, dệt may, điện, luyện kim, hệ thống năng lượng, v.v.
Van cổng đúc thân thích hợp để mở, đóng và điều chỉnh tốc độ dòng chảy của môi trường trong các đường ống như dầu khí, hóa chất, thực phẩm, dược phẩm, luyện kim và hàng hải. Nó cũng có thể được sử dụng cho các phương tiện ăn mòn khác nhau và có các đặc điểm sau.
Hiệu suất bịt kín hai chiều tuyệt vời, giảm thiểu mô-men xoắn vận hành.
Đặc tính dòng chảy có xu hướng theo đường thẳng, có hiệu suất điều tiết tốt.
Các vật liệu khác nhau có thể được sử dụng cho phương tiện ăn mòn.
Cấu trúc đơn giản và nhỏ gọn, nhỏ gọn và nhẹ, dễ vận chuyển, lắp đặt và tháo rời.
1.Thiết kế và sản xuất: API 600, API 6D, BS1414, v.v.
2. Mặt đối mặt (Từ đầu đến cuối): ANSI B16.10, API 6D, v.v.
3.Kết nối mặt bích: ANSI B16.5, ASME B16.47, v.v.
4.Kiểm tra và kiểm tra: API 598, API 6D, v.v.
1. Nắp ca-pô hoặc nắp ca-pô áp suất
2. Nêm linh hoạt
3. Cổng đầy đủ
4. Vít và ách bên ngoài (OS&Y), Thân tăng
5. Nắp ca-pô mở rộng cho dịch vụ đông lạnh
6. Thiết bị khóa tùy chọn
7.By chuyển theo yêu cầu
Chất liệu vỏ: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Chất liệu đĩa: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Chất liệu thân: 2Cr13, 304, 316, 304L, 316L
Chất liệu nắp ca-pô: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Chất liệu ghế: A105, 304, 316, 304L, 316L
Kiểu kết nối: Mặt bích/Hàn
Đường kính danh nghĩa: DN50-800 NPS2"-32"
Áp suất danh nghĩa: 1,0-16,0MPa 150LB-900LB
Chất lượng ổn định: Thực hiện giám sát chất lượng toàn bộ quy trình, kiểm tra tỉ mỉ và toàn diện!
Giá cả hợp lý: Kiểm soát chi phí nội bộ hiệu quả giúp giảm chi phí và mang lại lợi ích cho khách hàng!
Giao hàng nhanh: dây chuyền sản xuất tiên tiến, đủ hàng, thời gian giao hàng rút ngắn
| Kích cỡ | 2"lên đến 60"(DN50 đến DN1500) |
| Áp lực | ASME 150#,300#,600#,900#,1500#, 2500# |
| Vật liệu cơ thể | Thép carbon, Thép carbon nhiệt độ thấp, Thép không gỉ, Thép không gỉ song, Thép không gỉ siêu song, Hợp kim niken, Đồng nhôm niken, Hastelloy, Inconel, v.v. |
| Chất liệu trang trí | 13%Cr,SS304,SS316, SS304L, SS316L, F11, F22, v.v. |
| Kết thúc kết nối | Mặt bích RF/ RTJ/ FM/ FF, hàn đối đầu (BW) |
| Toán tử | Bánh xe tay. Thiết bị bánh răng |
| LỚP150 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H(mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| LỚP300 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H(mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| LỚP600 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H(mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| LỚP900 | |||||||||||||
| kích thước (trong) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H(mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
