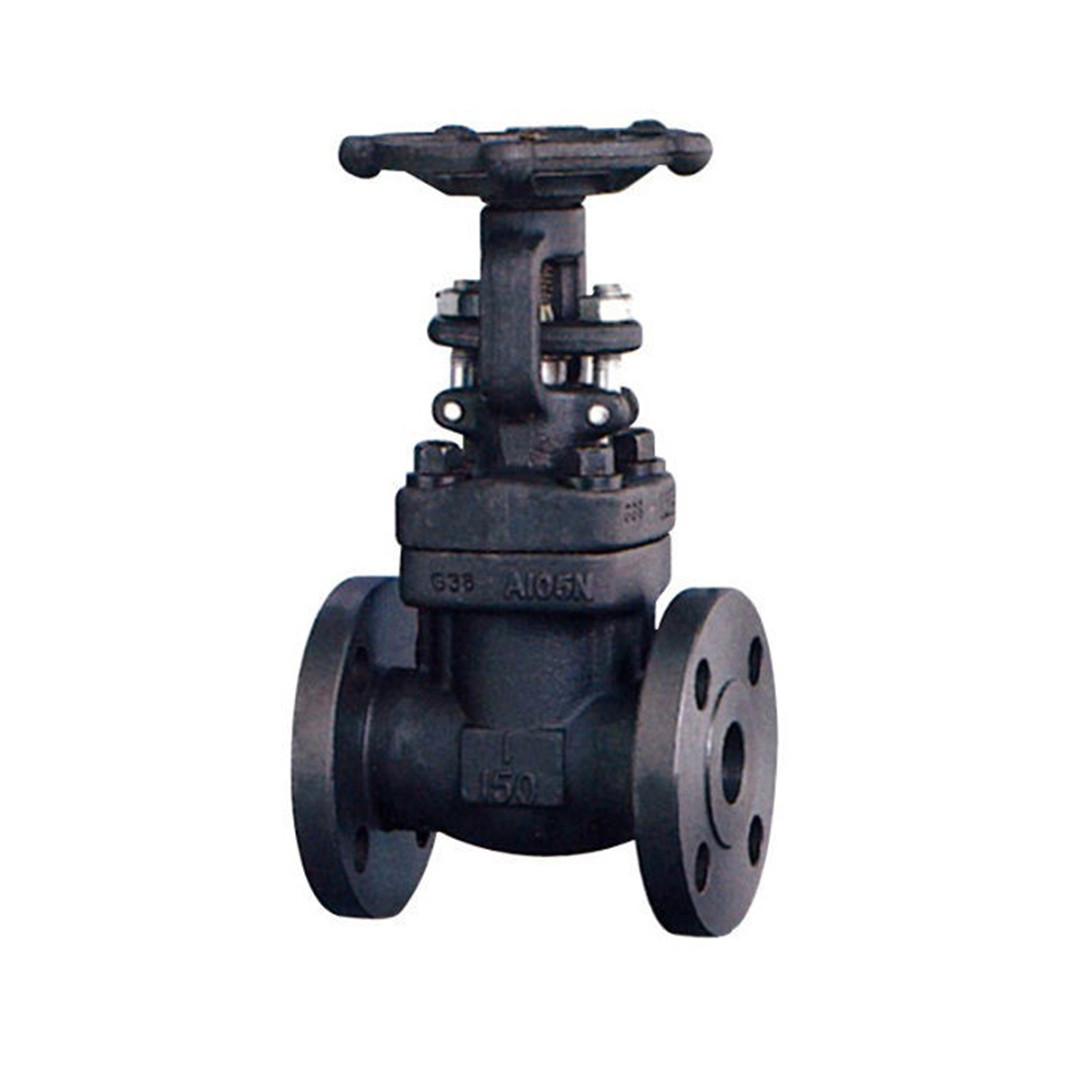

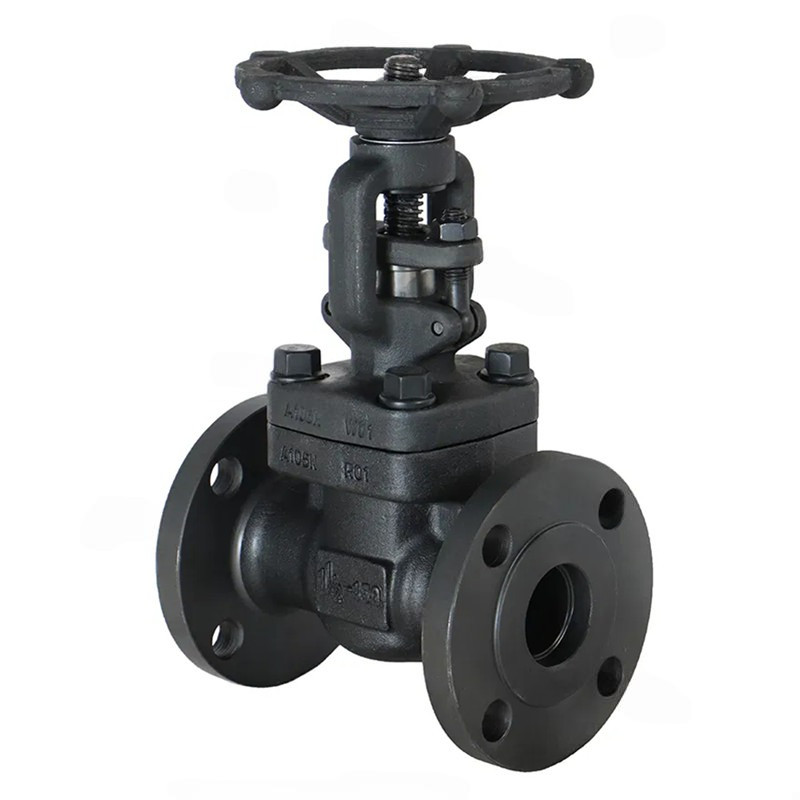

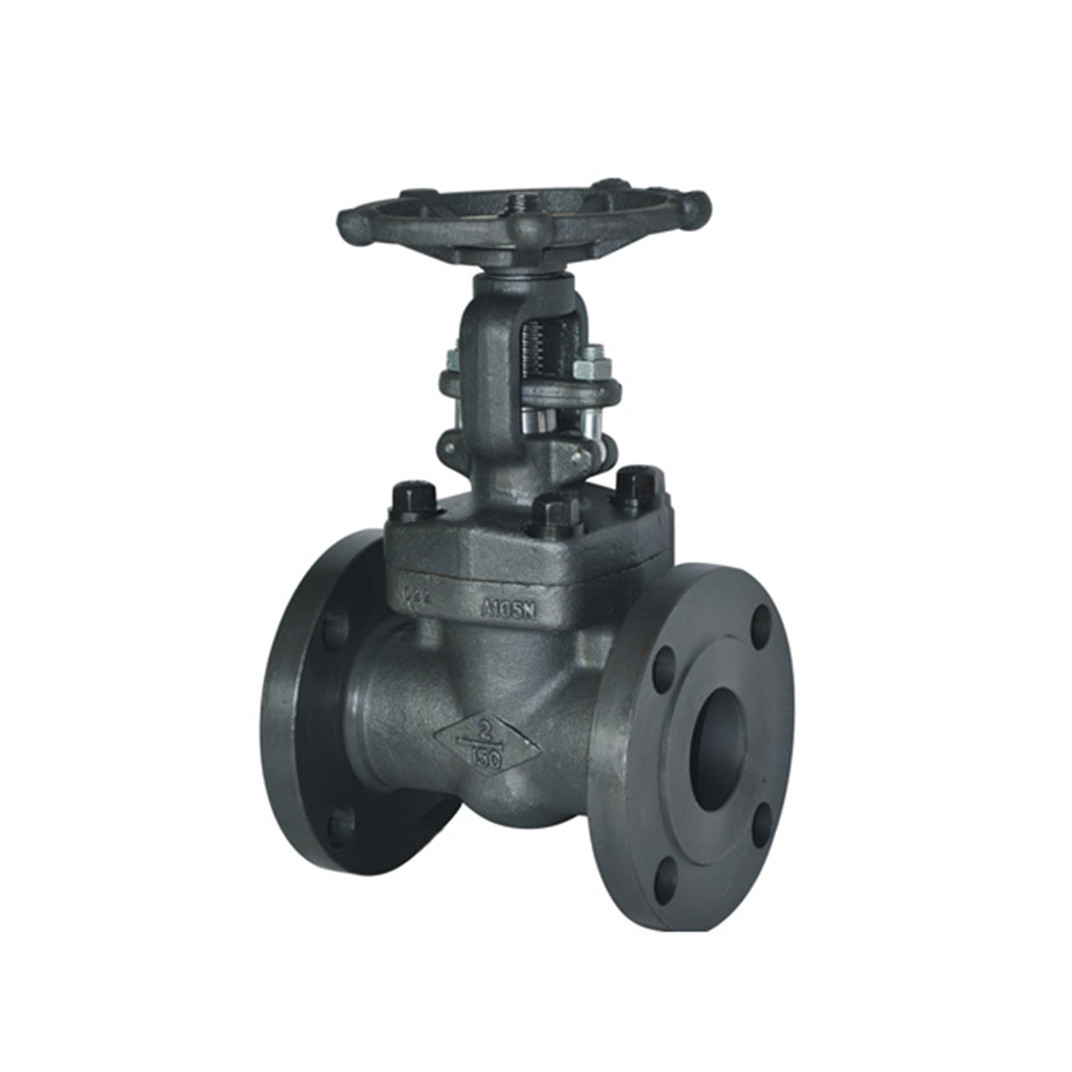

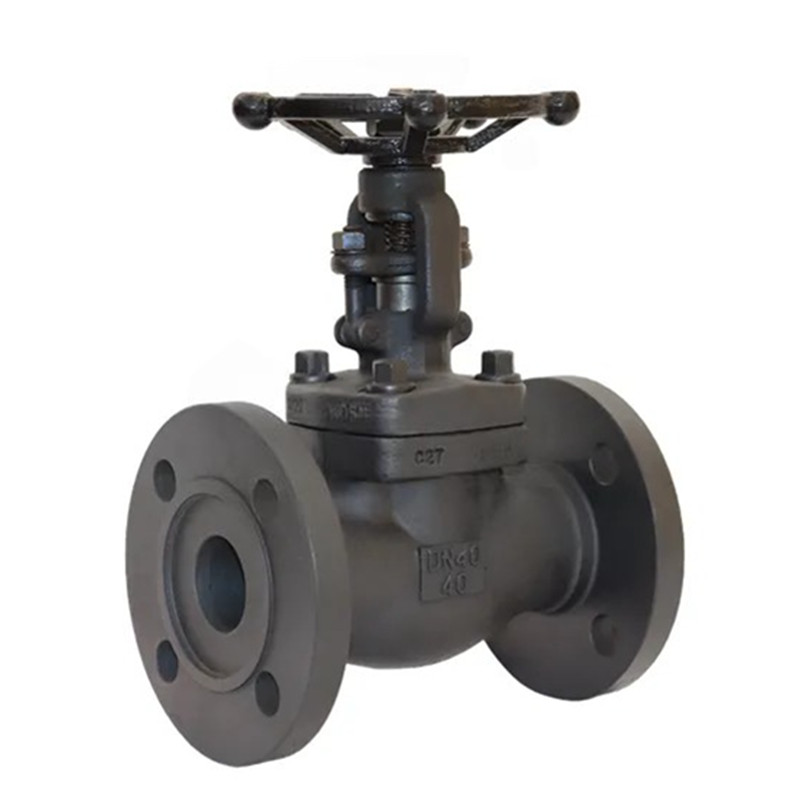

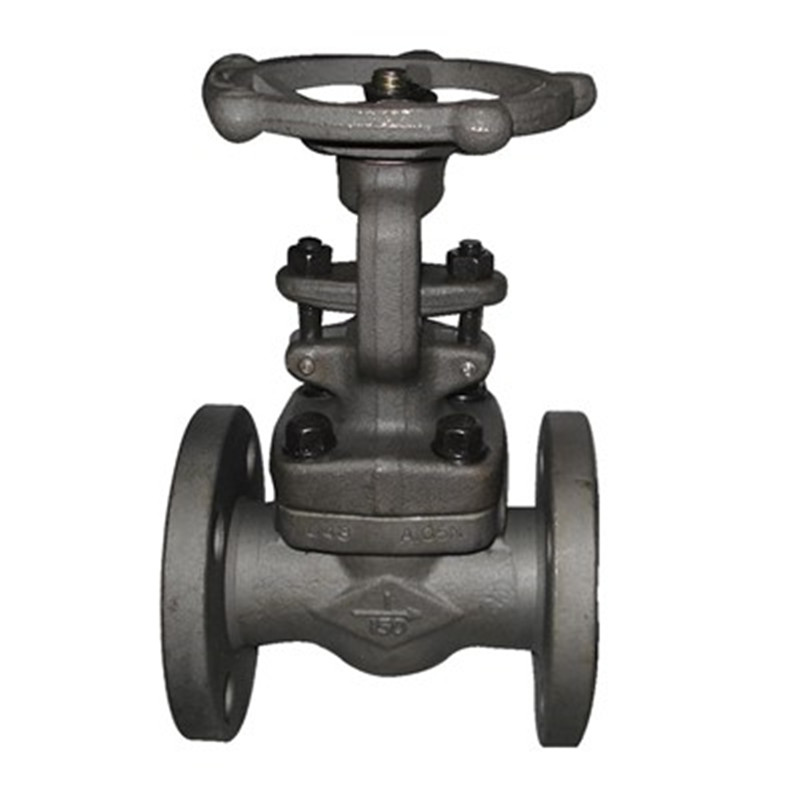

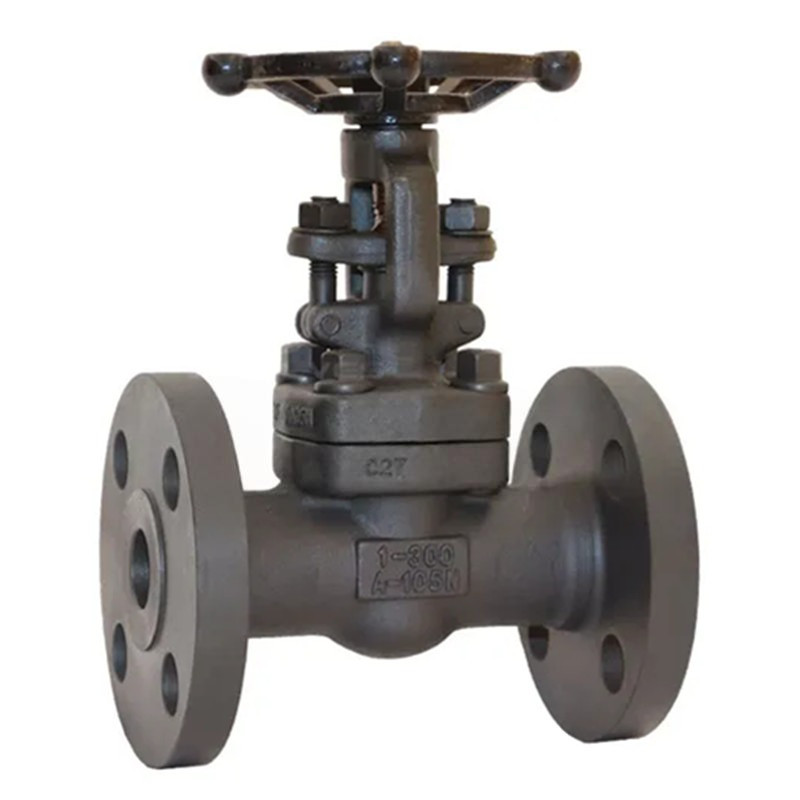

Thành phần mở và đóng của van mặt bích bằng thép giả mạo tích hợp Joepai là cổng là cổng, và hướng chuyển động của cổng vuông góc với hướng chất lỏng. Van cổng chỉ có thể được mở và đóng hoàn toàn, và không thể điều chỉnh hoặc điều chỉnh. Van cổng có hai bề mặt niêm phong và van cổng chế độ được sử dụng phổ biến nhất có hai bề mặt niêm phong tạo thành hình nêm. Góc nêm thay đổi theo các tham số van, thường là 50 độ và 2 ° 52 'khi nhiệt độ trung bình không cao. Cổng của một van cổng nêm có thể được thực hiện toàn bộ, được gọi là một cánh cổng cứng nhắc; Nó cũng có thể được thực hiện thành một cổng có thể tạo ra biến dạng nhẹ để cải thiện khả năng xử lý của nó và bù cho độ lệch của góc bề mặt niêm phong trong quá trình xử lý. Loại cổng này được gọi là một cổng đàn hồi.
Kích thước: 1/2 ''-2 '' (dn15 ~ dn50)
Xếp hạng áp suất: 150lb-600lb/pn16 ~ pn100/10k ~ 60k)
Vật liệu: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Nhiệt độ thích hợp: -29 CC ~ 429ºC.
Phương tiện thích hợp: Nước, hơi nước, dầu và khí tự nhiên, v.v.
Thiết kế và sản xuất tuân thủ: API602, BS5352, ANSI B16.34
Kích thước hàn của ổ cắm phù hợp với ANSI B16.11, JB/T1751
Kết thúc vít Kích thước phù hợp với ANSI B1.20.1, JB/T7306
Bánh mì phù hợp với ANSI B16.25, JB/T12224
Mặt bích kết thúc phù hợp với ANSI B16.5, JB79
Kiểm tra và kiểm tra phù hợp với: API598, GB/T13927, JB/T9092
Van cổng mặt bích được rèn tích hợp phù hợp cho các đường ống trong các điều kiện làm việc khác nhau như dầu mỏ, hóa chất, dược phẩm, phân bón và công nghiệp điện với áp lực danh nghĩa từ 4.0 megapascals đến 10,0 megapascal (1 megapascal Nó không thể được sử dụng để cắt hoặc kết nối phương tiện truyền thông đường ống và không thể được điều chỉnh hoặc điều chỉnh. Phương tiện áp dụng bao gồm nước, dầu, hơi nước, môi trường axit, v.v.
|
KHÔNG. |
Tên một phần |
CS đến ASTM |
Như ASTM |
SS đến ASTM |
||
|
Nhập A105 |
Loại F22 |
Loại F304 (l) |
Loại F316 (l) |
|||
|
1 |
Thân hình |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (l) |
|
|
2 |
Vòng ghế |
A276 420 |
A276 304 |
A276 304 (l) |
A276 316 (l) |
|
|
3 |
Nêm |
A276 410 & 430 |
A182 F304 |
A182 F304 (L) |
A182 F316 (l) |
|
|
4 |
Thân cây |
A182 F6 |
A182 F304 |
A182 F304 (L) |
A182 F316 (l) |
|
|
5 |
Miếng đệm |
SS + than chì SS + |
SS + PTFE |
|||
|
6 |
Ca bô |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (l) |
|
|
7 |
Bu -ponet Bolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
8 |
Ghim |
A276 420 |
A276 304 |
|||
|
9 |
Tuyến |
A276 410 |
A182 F304 (L) |
A182 F316 (l) |
||
|
10 |
Eyebolt tuyến |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
11 |
Mặt bích tuyến |
A105 |
A182 F11 |
A182 F304 (L) |
A182 F316 (l) |
|
|
12 |
Nut tuyến |
A193 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
13 |
Ách đai ốc |
A276 410 |
||||
|
14 |
H.W. Khóa đai ốc |
A194 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
15 |
Tên nơi |
Ss |
||||
|
16 |
Bánh xe tay |
A197 |
||||
|
17 |
Vòng đệm mang |
A473 431 |
||||
|
18 |
Đóng gói thân |
Than chì linh hoạt |
PTFE |
|||
|
Phương tiện phù hợp |
W.O.G. vân vân |
W.O.G. vân vân |
HNO3CH3OOH vv |
|||
|
Nhiệt độ thích hợp |
-29 425 |
-29 550 |
-29 180 |
|||
Lưu ý: Các tài liệu khác có sẵn theo yêu cầu.
|
NPS |
1/2 " |
3/4 " |
1 " |
1-1/4 " |
1-1/2 " |
2 " |
||
|
L (RF) L1 (BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H (mở) |
150.300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
Trọng lượng |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
