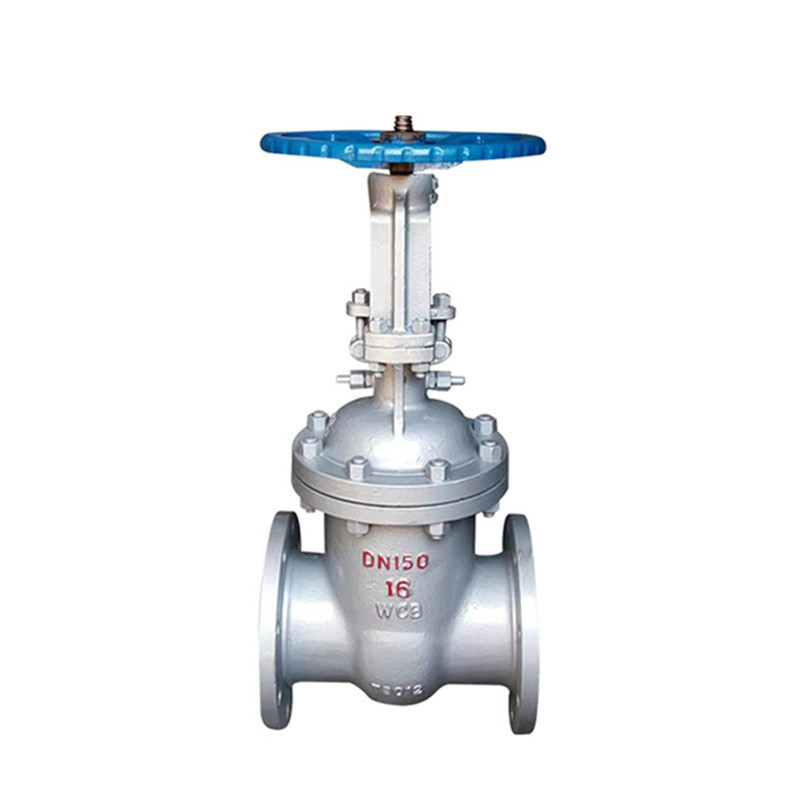

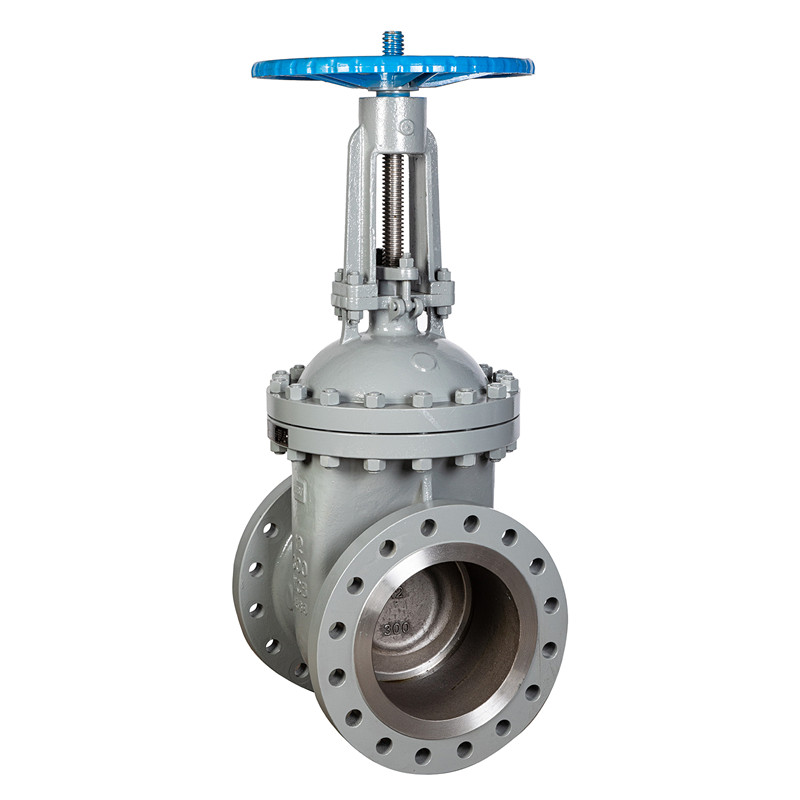

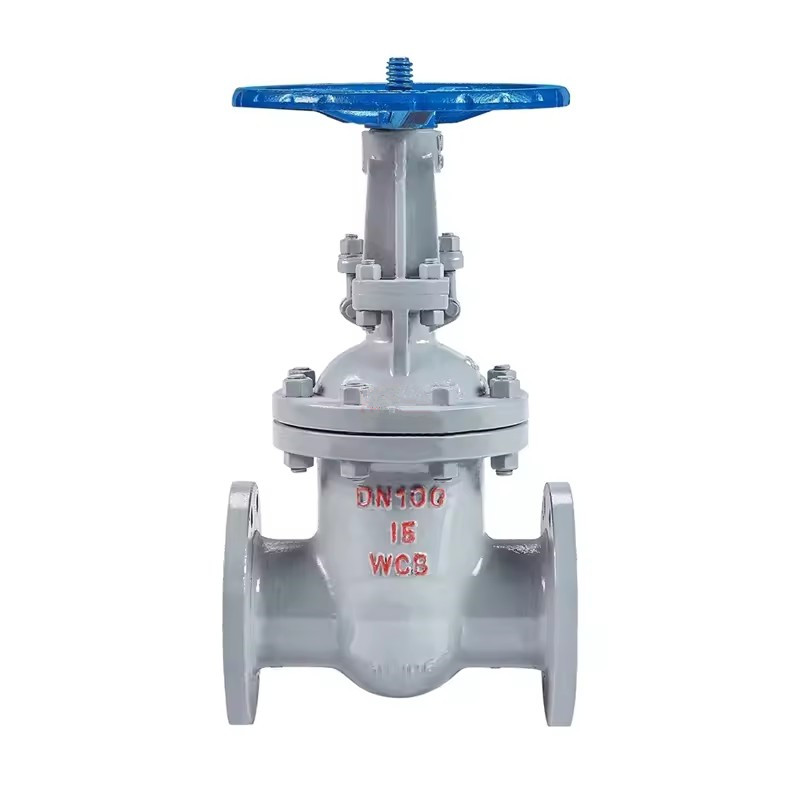

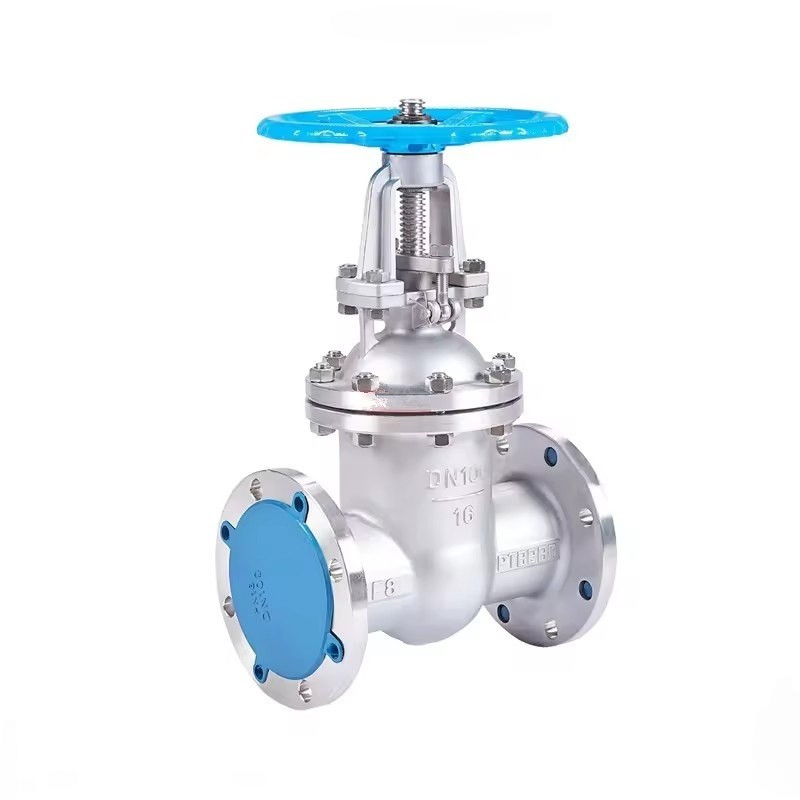

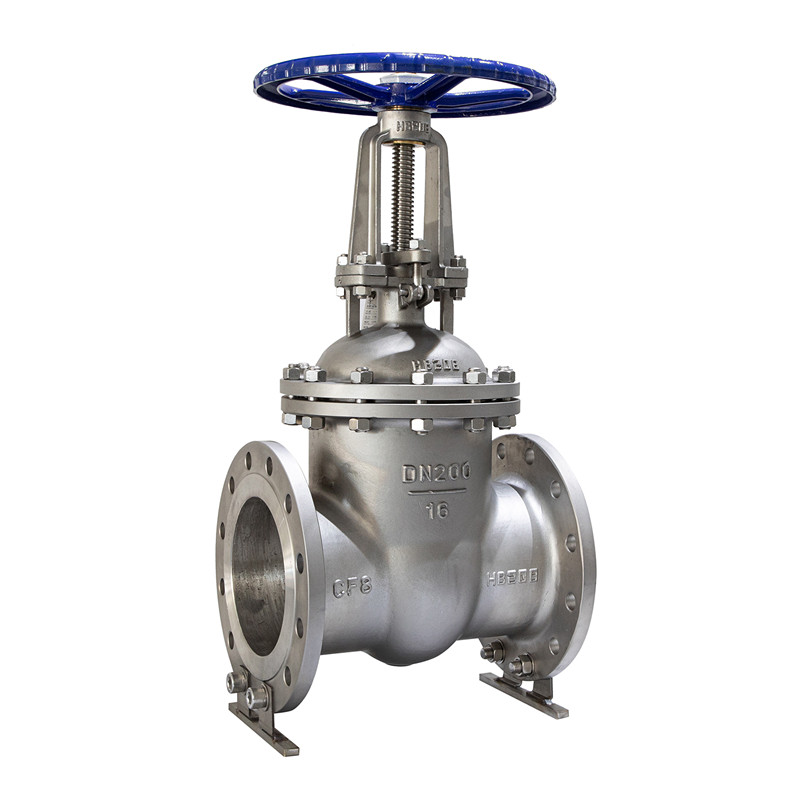

Joepai GB PN16 Cast không gỉ Thép tăng thân Cổng Wedge Van có chất lượng cao, với cấu trúc hợp lý và hoạt động ổn định. Nó được thiết kế đặc biệt cho các mạng lưới đường ống công nghiệp có độ bền cao và có thể thích ứng với các chất lỏng và mức áp suất làm việc khác nhau. Joepai có khả năng tích lũy kỹ thuật và sản xuất sâu trong van cổng, van cầu, van bóng, van bướm và van không chuẩn cho các điều kiện làm việc đặc biệt.
Joepia chất lượng cao Cast Steel Wedge Gate Valve là một van được làm bằng cách đúc. Nói chung, xếp hạng áp suất của các van đúc tương đối thấp (chẳng hạn như PN16, PN25, PN40, nhưng cũng có áp suất cao, lên tới 1500lb, 2500lb) và đường kính chủ yếu là DN50 trở lên.
Kích thước: DN15-DN600 1/2 "~ 24"
Áp lực làm việc: PN10/PN16/PN25
Tiêu chuẩn thực hiện: GB/T12234-2019
Tiêu chuẩn kích thước trực diện: GB/T12221-2005
Tiêu chuẩn kích thước mặt bích: Hg/T9113.1-2000
Tiêu chuẩn thử nghiệm: JB/T9092-1999
Môi trường làm việc: nước, dầu, hơi nước
Nhiệt độ làm việc: 0ºC ~ 80ºC
1: Cổng đầy đủ/cổng tiêu chuẩn; FP, sp
2: Bên ngoài vít và ách;
3: Bunet Bonnet, BB;
4: nêm linh hoạt;
5: Tăng gốc;
6: Ghế van tổng thể; Ghế có thể thay thế được
7: Khó đối mặt 13Cr%, STL, v.v.
8: Những người khác: Tiêu chuẩn NACE là khả thi; OEM/ODM;
Hỗ trợ tùy biến.
1. Đúc là quá trình làm tan chảy kim loại thành chất lỏng đáp ứng các yêu cầu nhất định và đổ nó vào khuôn, sau đó là làm mát, hóa rắn và xử lý làm sạch để có được vật đúc (bộ phận hoặc chỗ trống) với hình dạng, kích thước và tính chất được xác định trước. Đó là quá trình cơ bản của ngành sản xuất cơ khí hiện đại.
2. Chi phí của nguyên liệu thô được sản xuất bằng cách đúc là thấp, điều này có thể chứng minh nền kinh tế của nó tốt hơn cho các bộ phận có hình dạng phức tạp, đặc biệt là những người có khoang bên trong phức tạp; Đồng thời, nó có khả năng thích ứng rộng và hiệu suất cơ học toàn diện tốt.
3. Tuy nhiên, sản xuất đúc đòi hỏi một lượng lớn vật liệu (như kim loại, gỗ, nhiên liệu, vật liệu đúc, v.v.) và thiết bị (như lò luyện kim, máy trộn cát, máy đúc, máy làm lõi, máy thả cát, máy nổ, máy sắt, v.v.)
| DN | Chiều dài (l) | Đường kính ngoài (D) | Đường kính mặt bích (D1) | Vòng tròn Bolt (D2) | Độ dày-ROVE (B-F) | Chiều cao (h) | Đường kính trung tâm (D0) | Lỗ bu lông (z ×) |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14-2 | 200 | 120 | 4 × 14 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 200 | 120 | 4 × 14 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 220 | 140 | 4 × 14 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 260 | 160 | 4 × 18 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 280 | 180 | 4 × 18 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 310 | 240 | 4 × 18 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 355 | 240 | 4 × 18 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 380 | 280 | 8 × 18 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 425 | 300 | 8 × 18 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 490 | 320 | 8 × 18 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 575 | 350 | 8 × 23 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 730 | 400 | 12 × 23 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 890 | 450 | 12 × 26 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 1025 | 500 | 12 × 26 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 1120 | 550 | 16 × 26 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 1452 | 550 | 16 × 30 |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 1541 | 600 | 20 × 30 |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 1880 | 700 | 20 × 34 |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 1950 | 800 | 20 × 41 |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 2083 | 800 | 24 × 41 |
| 800 | 1000 | 1020 | 950 | 989 | 52-5 | 2400 | 850 | 24 × 41 |
| 900 | 1100 | 1120 | 1050 | 998 | 54-5 | 2950 | 1000 | 28 × 41 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 56-5 | 3245 | 1000 | 28 × 48 |
| DN | Chiều dài (l) | Đường kính ngoài (D) | Đường kính mặt bích (D1) | Vòng tròn Bolt (D2) | Độ dày-ROVE (B-F) | Chiều cao (h) | Đường kính trung tâm (D0) | Lỗ bu lông (z ×) |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16-2 | 170 | 120 | 4 × 14 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 190 | 120 | 4 × 14 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 205 | 140 | 4 × 14 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 270 | 160 | 4 × 18 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 290 | 180 | 4 × 18 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 310 | 240 | 4 × 18 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 373 | 240 | 8 × 18 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 435 | 280 | 8 × 18 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 445 | 300 | 8 × 23 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 570 | 320 | 8 × 26 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 630 | 350 | 8 × 26 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 735 | 400 | 12 × 26 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 969 | 450 | 12 × 30 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 976 | 500 | 16 × 30 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 1120 | 550 | 16 × 34 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 1452 | 550 | 16 × 36 |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 1541 | 600 | 20 × 36 |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 1880 | 700 | 20 × 41 |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 1950 | 800 | 20 × 41 |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 2083 | 800 | 24 × 48 |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 2400 | 850 | 24 × 48 |
| 900 | 1100 | 1180 | 1090 | 1025 | 66-5 | 2950 | 1000 | 28 × 54 |
| 1000 | 1200 | 1305 | 1210 | 1140 | 68-5 | 3245 | 1000 | 28 × 58 |
Độ dày-rãnh (B-F): Độ dày mặt bích (mm) và số lượng rãnh (ví dụ: độ dày 16-2 = 16mm với 2 rãnh).
Các lỗ bu lông (z ×): số lỗ bu lông và đường kính của chúng (ví dụ: 4 × 14 = 4 lỗ với đường kính 14mm).
