Van bi monoblock bằng thép không gỉ rèn áp suất cao - Nhỏ gọn, đáng tin cậy và chống ăn mòn

2026-06-16 0 Để lại cho tôi một tin nhắn

JOEPAIkhối thép không gỉvan bi được thiết kế đặc biệt để kiểm soát dòng chảy chính xác của chất lỏng và khí. Cấu trúc thân liền khối của nó đảm bảo độ kín cao và loại bỏ các điểm hàn, giảm đáng kể nguy cơ rò rỉ.

Một quả bóng đục lỗ bên trong van quay để bắt đầu hoặc dừng dòng chảy. Hoạt động có thể được thực hiện thủ công thông qua đòn bẩy hoặc tự động sử dụng bộ truyền động. Thân máy bằng thép không gỉ chắc chắn mang lại khả năng chống ăn mòn và mài mòn tuyệt vời, đảm bảo hiệu suất lâu dài với mức bảo trì tối thiểu.

Nó được sử dụng ở đâu?

Van bi monoblock được sử dụng rộng rãi trong các ứng dụng công nghiệp và thương mại, đặc biệt là trong các đường ống dẫn chất hóa học.

Các ứng dụng phổ biến bao gồm:

∙ Nhà máy xử lý nước

∙ Đường dẫn hơi nước và hệ thống khí điều áp

∙ Ngành thực phẩm và đồ uống (thiết kế hợp vệ sinh)

∙ Cơ sở dược phẩm và hóa dầu

∙ Động cơ hàng hải và nhà máy điện

Thiết kế monoblock nhỏ gọn cho phép tích hợp dễ dàng vào các hệ thống có không gian hạn chế và đảm bảo vận hành an toàn dưới nhiệt độ và áp suất cao.

Nguyên tắc làm việc

Khối đơn bằng thép không gỉvan bichứa một quả cầu có lỗ ở giữa, quay qua một thân cây. Khi lỗ thẳng hàng song song với đường ống, dòng chảy được giải phóng; khi vuông góc thì dòng chảy hoàn toàn dừng lại.

Việc quay này có thể được thực hiện bằng tay hoặc bằng bộ truyền động tự động. Thiết kế đảm bảo độ kín cao giữa bóng và ghế, mang lại khả năng vận hành an toàn ngay cả khi thay đổi áp suất đột ngột.

Thông số kỹ thuật

Khối đơnvan bicó sẵn trong các kích cỡ khác nhau và xếp hạng áp suất. Thông số kỹ thuật chung bao gồm:

tham số	Chi tiết
Chất liệu thân máy	Thép không gỉ AISI 304 / AISI 316
Vật liệu bóng	Thép không gỉ AISI 304 / AISI 316
Chất liệu ghế	PTFE (Teflon),RPTFE,PPL
Kiểu kết nối	wafer mặt bích
Đánh giá áp suất	PN16 ~ PN40
Phạm vi kích thước	DN15 ~ DN200
Phạm vi nhiệt độ	-29°C đến +250°C
Tiêu chuẩn lắp đặt	Tuân thủ ISO 5211 (có thể tùy chỉnh)

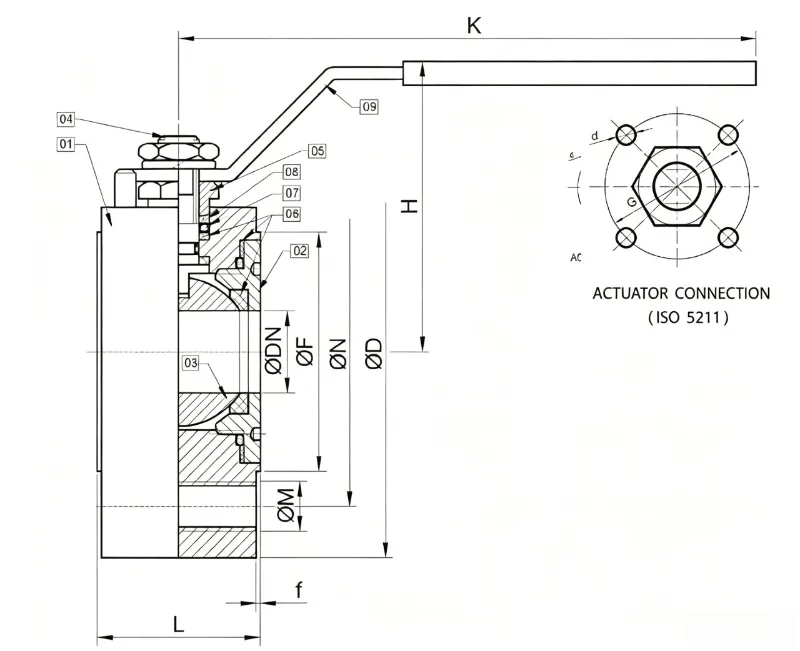

Kích thước chính

KÍCH CỠ								PN16			PN40
NPS	DN	L	K	H	ØD	ØDN	f	TRÊN	ØM	CỦA	TRÊN	ØM	CỦA	G	d
1/2"	15	38	155	80	87	15	2	65	M12x4	45	65	M12x4	45	36	M5
3/4"	20	40	155	90	97	20	2	75	M12x4	58	75	M12x4	58	36	M5
1"	25	45	175	100	107	25	2	85	M12x4	68	85	M12x4	68	42	M5
11/4"	32	58	175	110	135	32	2	100	M16x4	78	100	M16x4	78	42	M5
2/11"	40	65	240	120	145	40	3	110	M16x4	88	110	M16x4	88	50	M6
2"	50	82	240	130	165	50	3	125	M16x4	102	125	M16x4	102	50	M6
21/2"	65	103	300	140	177	65	3	145	M16x4	122	145	M16x8	122	70	M8
3"	80	120	400	150	197	80	3	160	M16x8	138	160	M16x8	138	70	M8
4"	100	140	400	165	230	100	3	180	M16x8	162	190	M20x8	162	102	M10
5"	125	200	610	240	248	125	3	210	M16x8	188	220	M20x8	188	102	M10
6"	150	235	610	260	298	150	3	240	M20x8	212	250	M22x8	218	125	M12
8"	200	310	850	310	398	200	3	295	M20x12	268	320	M27x12	285	125	M12

Tại sao nên chọn Van bi Monoblock?

Độ kín rò rỉ vượt trội – Không có điểm hàn nghĩa là có ít đường rò rỉ tiềm ẩn hơn.

Chống ăn mòn và mài mòn – Thân bằng thép không gỉ đảm bảo tuổi thọ lâu dài.

Ít phải bảo trì – Thiết kế nguyên khối giúp giảm mài mòn và kéo dài tuổi thọ hoạt động.

Vận hành nhanh – Xoay 90° cho phép chu kỳ đóng/mở nhanh.

Hợp vệ sinh và an toàn – Lý tưởng cho các quy trình thực phẩm, dược phẩm và hóa chất.

Tiết kiệm chi phí – Tuổi thọ lâu dài và chi phí vận hành thấp giúp nâng cao hiệu quả của hệ thống.

Cần monoblock thép không gỉ phù hợpvan bicho ứng dụng của bạn? Hãy liên hệ với nhóm của chúng tôi để được hỗ trợ kỹ thuật, giải pháp tùy chỉnh hoặc báo giá phù hợp với yêu cầu hệ thống của bạn.
