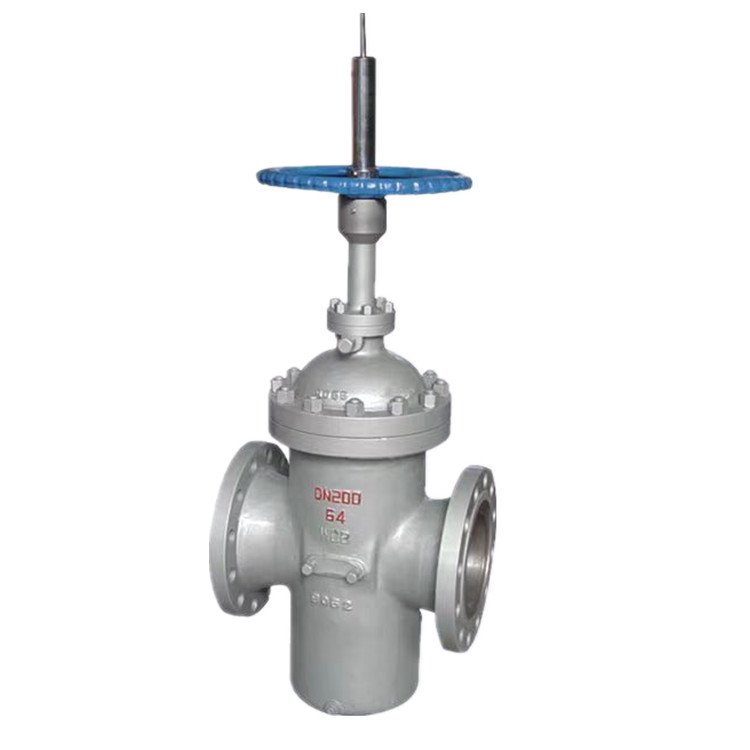

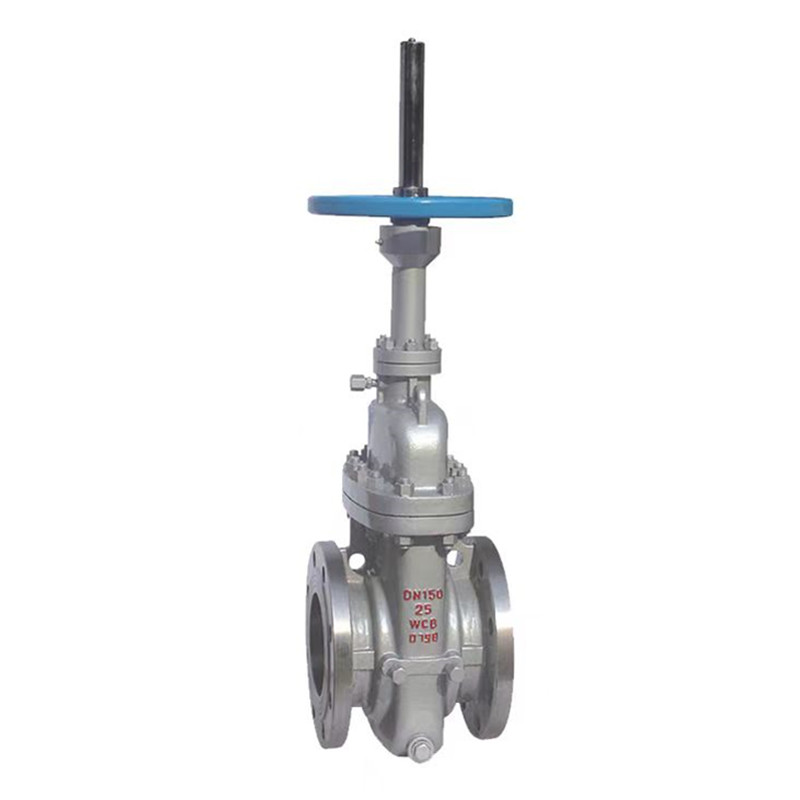

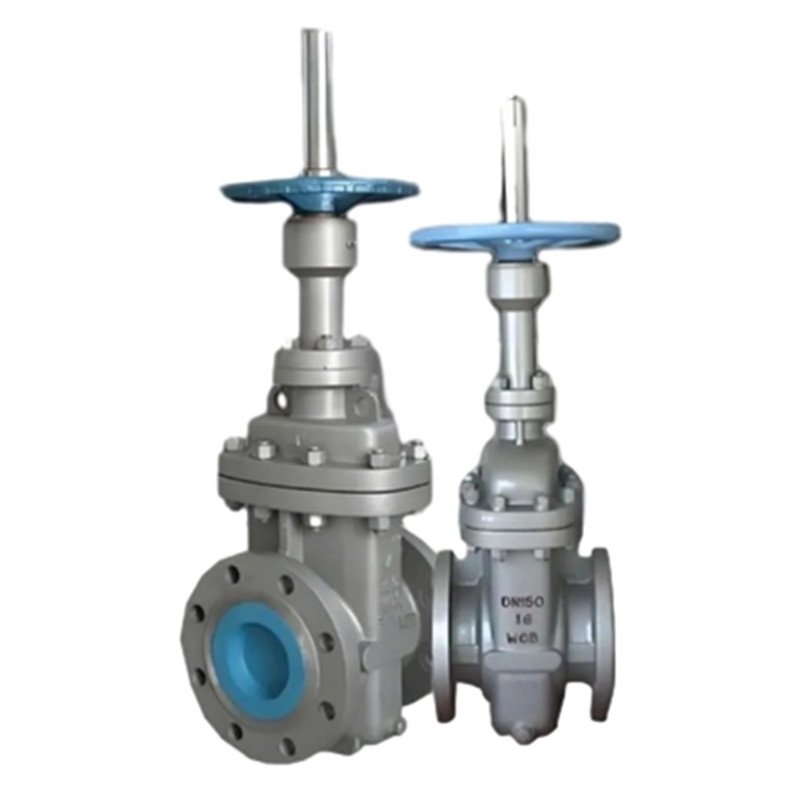

CS đơn đĩa song song Van Gate Valve Lớp 150lb, là một trong những sản phẩm chính được quảng bá bởi Wenzhou Joepai Valve Co., Ltd., là một van cổng sử dụng một cổng phẳng duy nhất với các mặt song song để tạo ra lực lượng cơ học trực tiếp. Được sử dụng rộng rãi trong các lĩnh vực như dầu khí, khí đốt tự nhiên và kỹ thuật hóa học. Chúng tôi cam kết cung cấp các giải pháp van tùy chỉnh chất lượng cao để đảm bảo tiến trình trơn tru của dự án của bạn.
Vật liệu vỏ: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Vật liệu đĩa: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Vật liệu gốc: 2CR13, 304, 316, 304L, 316L
Vật liệu nắp ca -pô: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M
Vật liệu chỗ ngồi: A105, 304, 316, 304L, 316L
Loại kết nối: mặt bích/hàn
Đường kính danh nghĩa: DN100-800 NPS2 "-32"
Áp lực danh nghĩa: 1.0-16.0MPa 150lb-900lb
1. Sản xuất chỉ định theo API 6D
2. mặt đối mặt theo ASME B16.10
3. Kích thước mặt bích theo ASME B16.5
4. Kiểm tra và kiểm tra Viết theo API 598
Khả năng thích ứng mở rộng nhiệt: Trong các dịch vụ nhiệt độ cao (ví dụ: hơi nước, dầu nóng), cấu trúc song song ngăn chặn sự gây nhiễu do sự giãn nở nhiệt, đảm bảo hoạt động đáng tin cậy.
Niêm phong cơ học tinh khiết: Chỉ dựa vào hoạt động STEM mạnh mẽ để niêm phong ban đầu; Không có niêm phong hỗ trợ áp lực.
Niêm phong áp suất thấp yếu: Dễ bị rò rỉ dưới máy hút bụi/khởi động áp suất thấp trước khi áp lực hệ thống được xây dựng.
Yêu cầu độ chính xác cao: Nhu cầu gia công cực kỳ chính xác của cổng/ghế; Thiệt hại nhỏ hoặc biến dạng thỏa hiệp niêm phong.
Mô -men xoắn đóng cao: Yêu cầu lực hoạt động lớn hơn để nén các con dấu (đặc biệt là ở áp suất thấp) do không có nêm.
Điện trở lưu lượng thấp: Thiết kế đầy đủ giảm thiểu giảm áp lực khi mở hoàn toàn.
Kim loại cứng niêm phong: Chống lại nhiệt độ cao nhưng dễ mặc; Có thể cần thay thế một phần/một phần.
Dung sai hạt rắn: Thiết kế song song chống lại sự tắc nghẽn bởi các tạp chất (vượt trội so với van nêm).
| Kích cỡ | L (rf) | L (bw) | Xử lý vận hành | Thiết bị vận hành | Điện vận hành | X | Y | Trọng lượng (kg) | Mô -men xoắn (NM) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | inch | M | M1 | M0 | B | B1 | B0 | H | H1 | H0 | BW | RF | ||||||
| 25 | 1 " | 127 | 127 | 278 | 220 | 200 | - | - | - | - | - | - | 60 | 90 | - | - | - | |
| 32 | 1-1/4 " | 140 | 140 | 350 | 270 | 200 | - | - | - | - | - | - | 70 | 105 | - | - | - | |
| 40 | 1-1/2 " | 165 | 165 | 435 | 335 | 250 | - | - | - | - | - | - | 75 | 115 | - | - | 14 | |
| 50 | 2 " | 178 | 216 | 475 | 360 | 250 | - | - | - | 690 | 572 | 200 | 80 | 122 | 48 | 54 | 15 | |
| 65 | 2-1/2 " | 190 | 241 | 535 | 425 | 300 | - | - | - | 747 | 637 | 200 | 90 | 152 | 59 | 70 | 31 | |
| 80 | 3 " | 203 | 283 | 600 | 460 | 300 | - | - | - | 812 | 672 | 200 | 100 | 178 | 63 | 73 | 38 | |
| 100 | 4 " | 229 | 305 | 700 | 535 | 350 | - | - | - | 960 | 795 | 508 | 110 | 220 | 73 | 85 | 46 | |
| 150 | 6 " | 267 | 403 | 910 | 685 | 350 | - | - | - | 1170 | 945 | 508 | 145 | 345 | 158 | 180 | 60 | |
| 200 | 8 " | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 305 | 1355 | 1075 | 508 | 170 | 420 | 264 | 300 | 110 | |
| 250 | 10 " | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 305 | 1630 | 1095 | 305 | 210 | 495 | 290 | 329 | 162 | |
| 300 | 12 " | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 305 | 1730 | 1230 | 305 | 240 | 600 | 400 | 455 | 222 | |
| 350 | 14 " | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 458 | 2020 | 1417 | 305 | 265 | 640 | 619 | 704 | 310 | |
| 400 | 16 " | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 458 | 2160 | 1532 | 305 | 290 | 720 | 869 | 987 | 440 | |
| 450 | 18 " | 432 | 660 | 2185 | 1485 | 700 | 2415 | 1625 | 458 | 2500 | 1651 | 305 | 325 | 798 | 1115 | 1267 | 560 | |
| 500 | 20 " | 457 | 711 | 2335 | 1575 | 800 | 2565 | 1715 | 458 | 2650 | 1741 | 305 | 360 | 875 | 1435 | 1631 | 700 | |
| 600 | 24 " | 508 | 813 | 2815 | 1995 | 1000 | 3045 | 2135 | 458 | 3130 | 2161 | 457 | 425 | 1250 | 2310 | 2625 | 1010 | |
| 700 | 28 " | 610 | 914 | - | - | - | - | - | - | 3630 | 2470 | 457 | 455 | 1250 | 3203 | 3640 | 1560 | |
| 800 | 32 " | 660 | 965 | - | - | - | - | - | - | 4135 | 2933 | 610 | 505 | 1370 | 4540 | 5159 | 2150 | |
| 900 | 36 " | 711/813* | 1016 | - | - | - | - | - | - | 4605 | 3260 | 610 | 545 | 1500 | 6209 | 7056 | 2910 | |
| 1000 ** | 40 " | 811 | - | - | - | - | - | - | - | 5140 | 3645 | 610 | 610 | 1670 | 7293 | 8288 | 3920 | |
Ghi chú:
Kích thước 813 chỉ là chiều dài cấu trúc cho lớp 150.
*Không có thông số kỹ thuật như vậy cho van đường ống của lớp 150.
** Thiết bị điện Tian Ertong, với các mô hình theo yêu cầu của người dùng.
*** Trọng lượng được liệt kê là của thân trần 150lb, không có lỗ chuyển hướng và không bao gồm đơn vị ổ đĩa.
