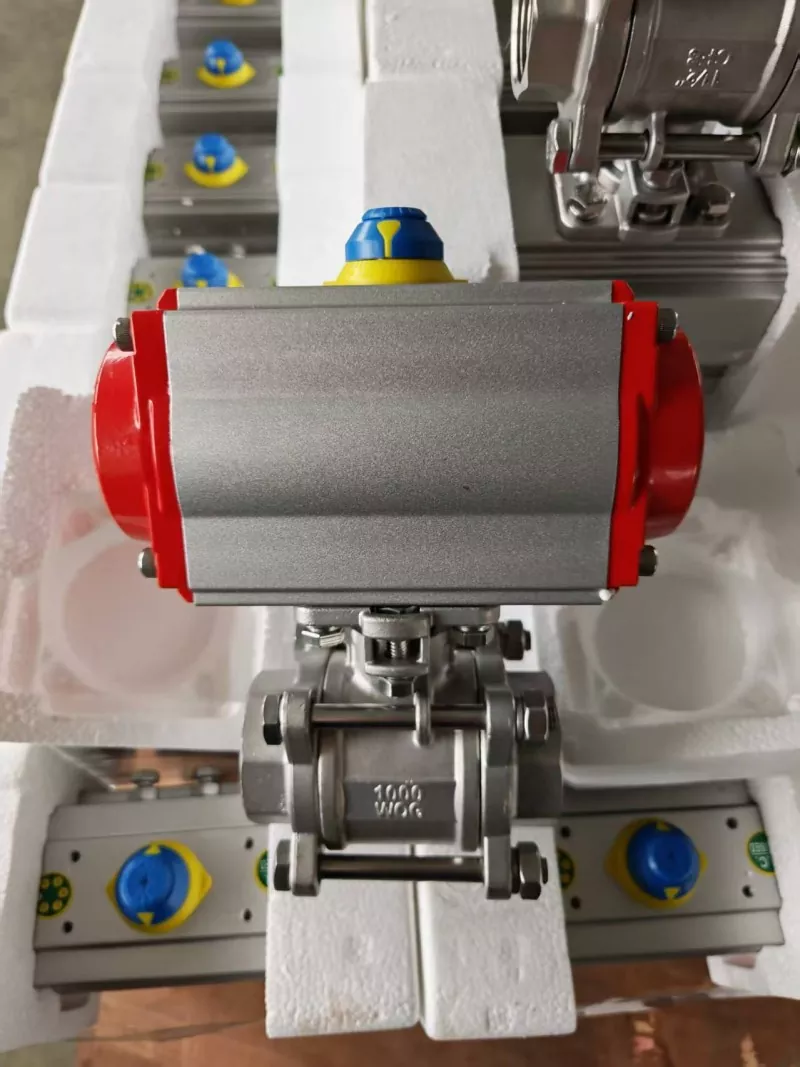

Van bi khí nén 3 mảnh – Điều khiển chính xác, không rò rỉ, tự động hóa thông minh

cácVan bi khí nén 3 mảnhkết hợp cấu trúc thân ba mảnh hạng nặng với bộ truyền động khí nén chu kỳ cao, nhỏ gọn. Được thiết kế cho cả ứng dụng điều khiển bật/tắt và điều chỉnh, van này không rò rỉ, giảm áp suất thấp và tuổi thọ dài trong môi trường quy trình đòi hỏi khắt khe.

Có sẵn với phớt mềm PTFE hoặc phớt cứng bằng kim loại và tương thích với bộ truyền động tác động đơn (lò xo hồi vị) hoặc tác động kép, van bi khí nén 3 mảnh Joepai cung cấp khả năng tự động hóa linh hoạt cho hệ thống đường ống của bạn.

Các tính năng chính

Cách thức hoạt động – Vận hành thiết bị truyền động khí nén

Bộ truyền động khí nén sử dụng khí nén để xoay van bi 90° để điều khiển đóng/mở. Dưới đây là nguyên lý hoạt động tiêu chuẩn cho bộ truyền động tác động kép và tác động đơn.

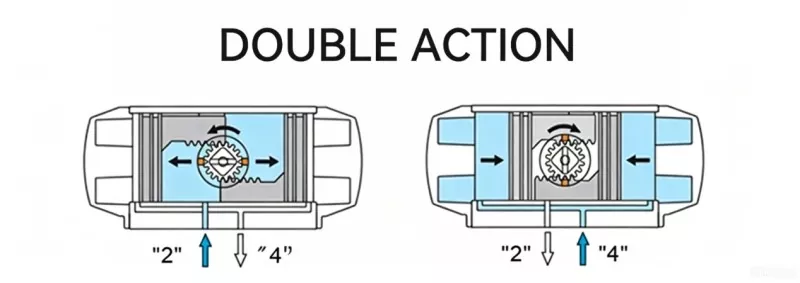

Thiết bị truyền động tác động kép (Không khí để mở / Không khí để đóng)

Không có lò xo - cần cung cấp không khí ở cả hai bên để vận hành

Mô tả sơ đồ (tác động kép):

Cổng 2 = cửa nạp để mở van – khí nén đẩy hai piston ra xa nhau

Cổng 4 = cửa nạp để đóng van – khí nén đẩy hai piston về phía giữa

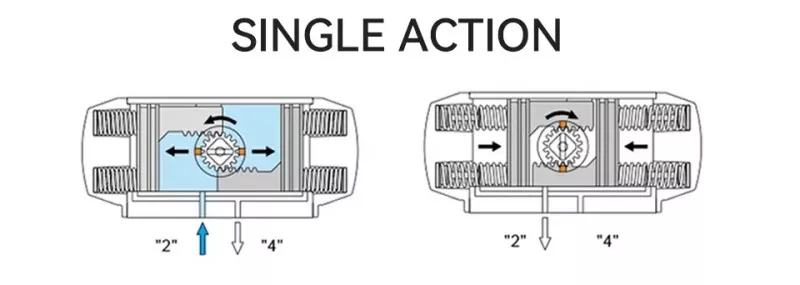

Thiết bị truyền động tác động đơn (Lò xo hồi vị – Thường đóng)

Lò xo giúp đóng cửa an toàn khi mất nguồn cung cấp không khí

Mô tả sơ đồ (tác dụng đơn):

Cổng 2 = cửa nạp để mở van – áp suất không khí nén lò xo, di chuyển piston ra ngoài

Cổng 4 (hoặc buồng lò xo) = khi không khí thoát ra từ Cổng 2, lực lò xo sẽ ​​đưa piston về vị trí đóng

Tại sao nên chọn Van bi khí nén 3 mảnh Joepai?

1. Niêm phong chính xác - Không rò rỉ

Tốc độ rò rỉ tĩnh ≤0,0005 ml/h, đạt tiêu chuẩn ANSI Class VI. Con dấu mềm PTFE cho vật liệu thông thường, con dấu cứng bằng kim loại cho vật liệu chịu nhiệt độ cao hoặc mài mòn.

2. Thiết kế hợp lý – Giảm áp suất tối thiểu

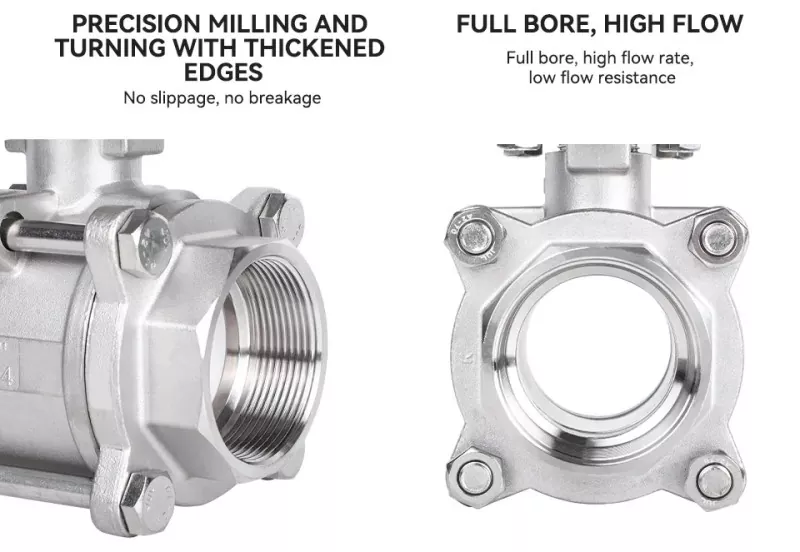

Thiết kế lỗ khoan hoàn toàn mang lại đường dẫn dòng chảy gần như thẳng, giảm tổn thất áp suất hệ thống và tiết kiệm năng lượng bơm.

3. Khả năng chống ăn mòn vượt trội

Vật liệu thân: Thép carbon, WCB, SS304, SS316L. Xử lý chống ăn mòn đặc biệt giúp kéo dài tuổi thọ sử dụng trong nước, dầu, khí đốt và môi trường ăn mòn nhẹ.

4. Độ chính xác & Thông minh (Tùy chọn)

Bộ định vị – Tín hiệu 4-20mA để điều khiển điều biến, độ chính xác ± 0,1%

Công tắc giới hạn – phản hồi vị trí đóng/mở

Van điện từ – 24V DC / 220V AC để điều khiển bật/tắt từ xa

FRL (Bộ lọc, Bộ điều chỉnh, Bộ bôi trơn) – cung cấp không khí sạch và được điều tiết

5. Bảo trì dự đoán (Tùy chọn thông minh)

Giám sát thông minh tích hợp cung cấp cảnh báo lỗi trước tới 180 giờ, giảm hơn 40% thời gian ngừng hoạt động ngoài dự kiến.

Thông số kỹ thuật

Ứng dụng

Hóa dầu & chế biến hóa chất

Truyền khí đô thị

Xử lý nước và nước thải

Phát điện

Thực phẩm & dược phẩm (có sẵn phiên bản vệ sinh)

Luyện kim và kiểm soát chất lỏng công nghiệp

Dịch vụ & Hỗ trợ

Liên hệ với chúng tôi

Sẵn sàng tự động hóa quy trình của bạn với độ tin cậy caoVan bi khí nén 3 mảnh?

E-mail:sales@joepaivalve.com

Đường dây nóng:+86 19957707725

Yêu cầu báo giá ngay hôm nay – cho chúng tôi biết phương tiện, áp suất, nhiệt độ và các phụ kiện cần thiết của bạn (van điện từ, công tắc giới hạn, bộ định vị, FRL).
