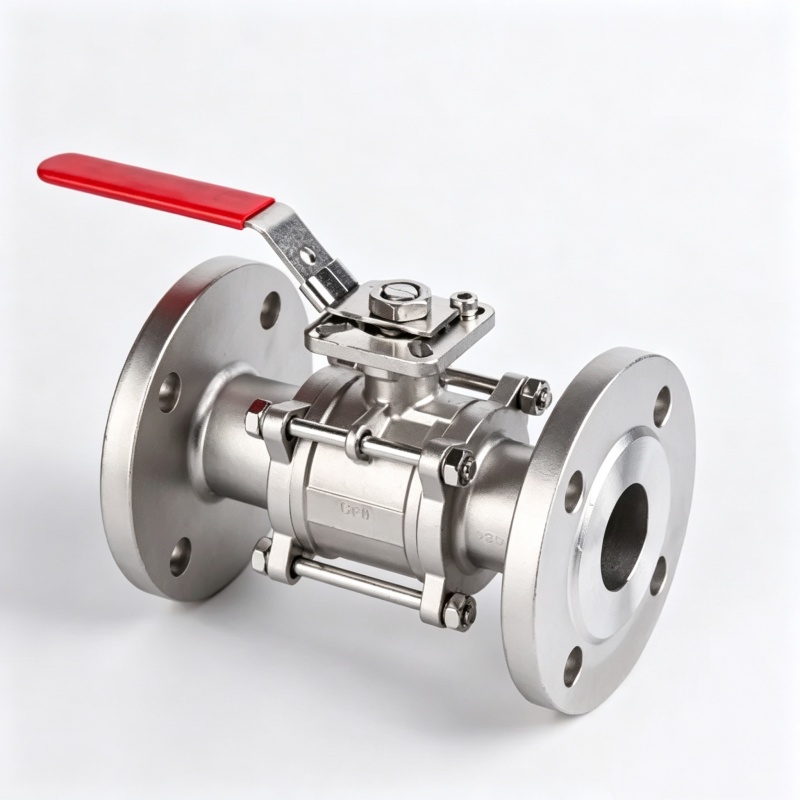

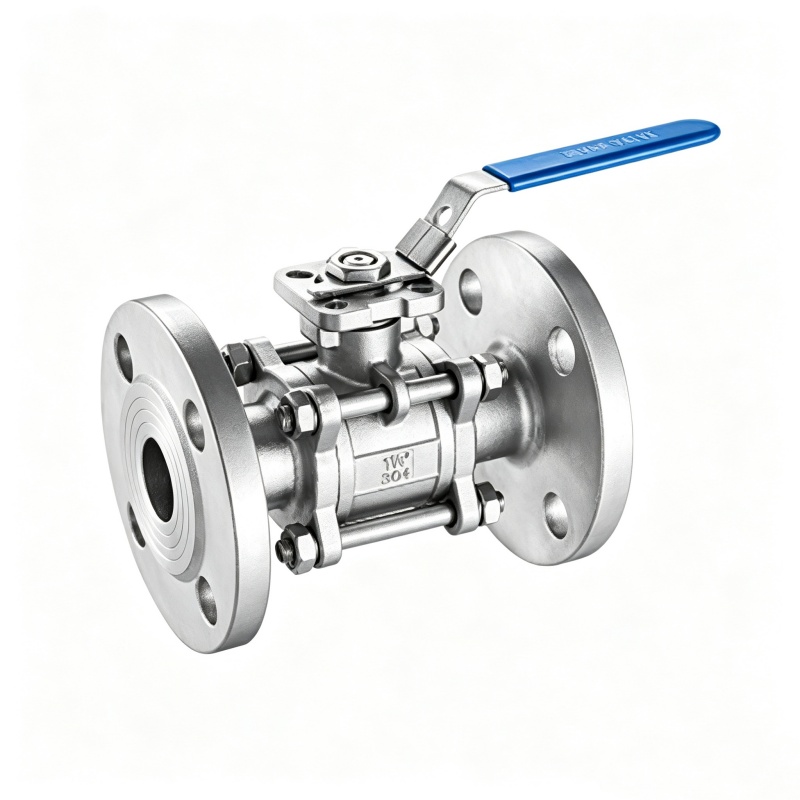

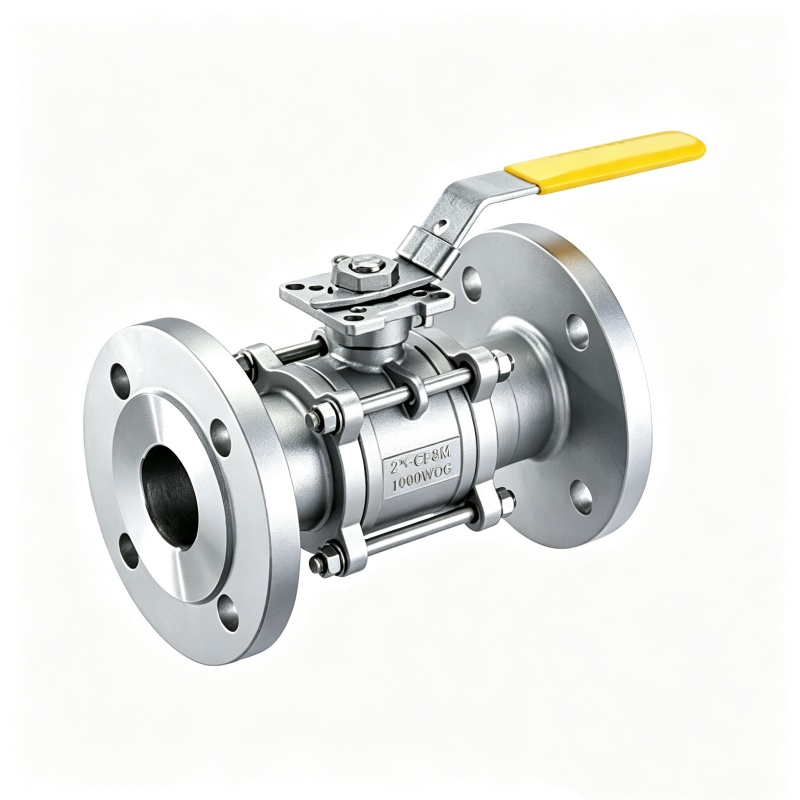

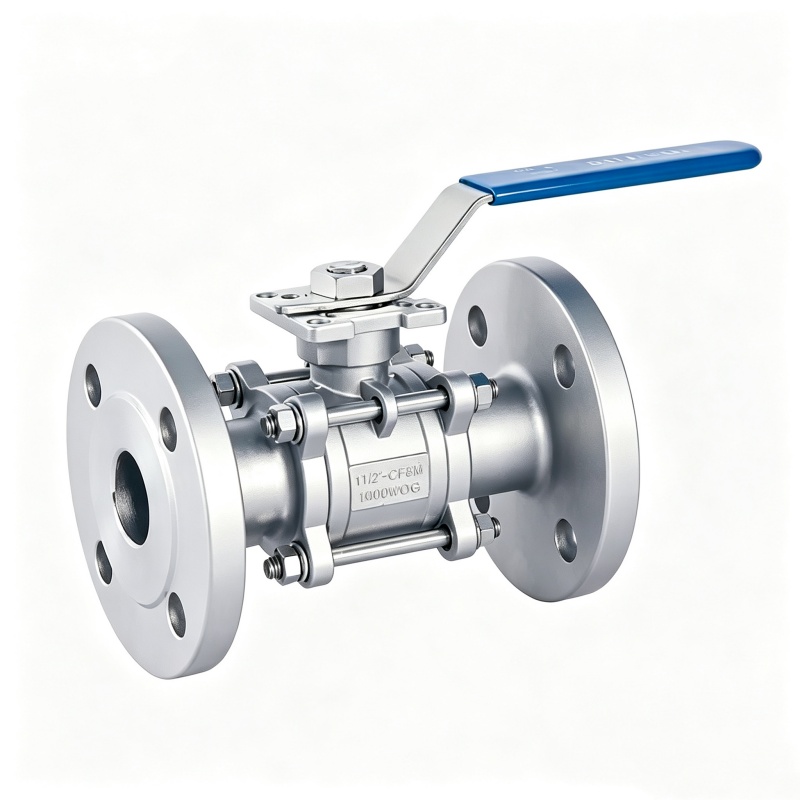

JOEPAI tập trung vào sản xuất, nghiên cứu và phát triển, thiết kế, kinh doanh và dịch vụ Van bi, van cầu, van một chiều, van bướm và bộ lọc. Các hệ thống đường ống công nghiệp hiện đại đòi hỏi nhiều van hơn là việc cắt và kiểm soát dòng chảy đơn giản. Van bi mặt bích 3PC Mounting Pad được thiết kế cho các ứng dụng yêu cầu đạp xe bật tắt thường xuyên, tích hợp tự động và chi phí bảo trì thấp. Cho dù được triển khai trong đường ống dẫn dầu khí, nhà máy xử lý hóa chất hay mạch nước làm mát nhà máy điện, van bi này đều mang lại giải pháp kiểm soát chất lỏng an toàn, đáng tin cậy.
Cấp áp suất: PN16–PN40 (Lớp 150–300)
Phạm vi nhiệt độ: -20°C đến +200°C (với ghế PTFE)

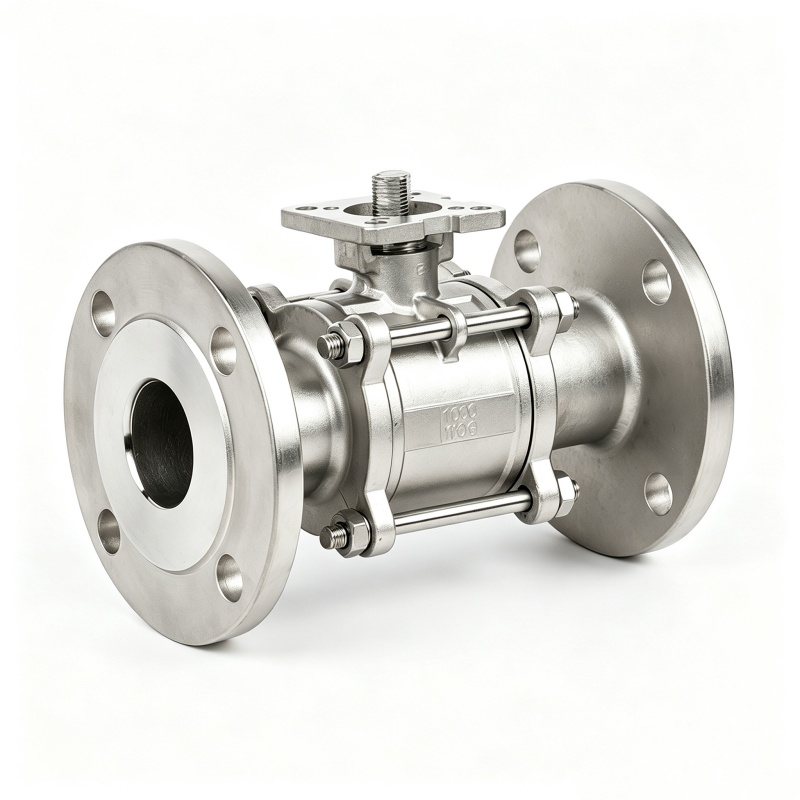

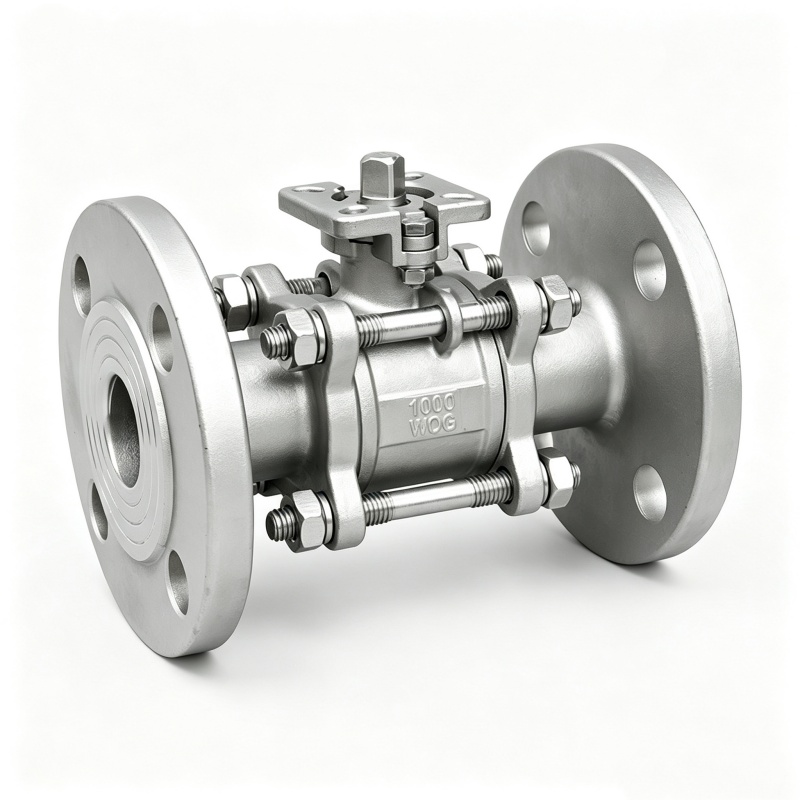

Nền tảng lắp đặt: Tuân thủ tiêu chuẩn ISO 5211 để lắp bộ truyền động trực tiếp
Niêm phong rò rỉ không bong bóng:Van bi mặt bích 3PC Tấm gắn của chúng tôi có mặt ngồi bằng PTFE kết hợp với cấu trúc tải trước tự điều chỉnh. Nó duy trì khả năng ngắt kín bong bóng ngay cả sau 10.000 chu kỳ đóng mở. Đối với các dây chuyền hơi nước hoạt động thường xuyên, hành trình quay 90° của nó sẽ hoàn thành việc mở hoặc đóng hoàn toàn trong vòng 2 giây, hoàn toàn phù hợp với các dây chuyền sản xuất tự động đòi hỏi phản ứng nhanh.
Mô-men xoắn hoạt động thấp:Bóng của van bi mặt bích 3PC này trải qua quá trình đánh bóng gương (Ra ≤ 0,4μm), cắt giảm mô-men xoắn vận hành 25% so với bề mặt hoàn thiện tiêu chuẩn. Điều này cho phép khách hàng chỉ định các bộ truyền động nhỏ hơn, giảm chi phí mua sắm và mức tiêu thụ điện năng vận hành.
Thiết Kế Thân Chống Thổi:Thân van được trang bị vòng đệm chữ O kép và cụm đóng gói mang điện để ngăn chặn hiệu quả sự rò rỉ của môi trường nguy hiểm. Một thiết bị chống tĩnh điện được lắp đặt giữa thân và quả bóng để đảm bảo vận hành an toàn với chất lỏng dễ cháy và nổ.
Cấu trúc bảo trì thân thiện với người dùng: Được thiết kế với thiết kế thân ba mảnh, van bi mặt bích 3PC cho phép làm sạch bên trong tại chỗ, thay thế vòng đệm và kiểm tra thành phần mà không cần tháo toàn bộ van ra khỏi đường ống, giảm đáng kể thời gian ngừng hoạt động.
Tự hào với hiệu suất bịt kín vượt trội và khả năng tương thích tự động hóa liền mạch, Van bi mặt bích 3PC Mounting Pad được áp dụng rộng rãi trong các lĩnh vực sau:
Hệ thống nước làm mát nhà máy điện: Chống ăn mòn và không rò rỉ, lý tưởng cho nước tuần hoàn và vòng làm mát khép kín
Thiết bị gắn trên tấm trượt bằng hóa chất: Cấu trúc CF8M tùy chọn chống lại clorua và môi trường hóa học ăn mòn
Trạm đo khí tự nhiên: Thiết kế mô-men xoắn thấp hoạt động tốt với bộ truyền động điện/khí nén để điều chỉnh từ xa
Đường ống thực phẩm & dược phẩm: Dễ dàng vệ sinh tại chỗ, tuân thủ các tiêu chuẩn quy trình vệ sinh
Lựa chọn vật liệu thân trực tiếp xác định tuổi thọ và độ an toàn của van bi trong các điều kiện làm việc cụ thể:
Nắp thân và nắp cuối:Thép Carbon WCB (cho nước, không khí, hơi nước 200°C) / CF8 (Thép không gỉ 304, cho axit yếu và hóa chất thông thường) / CF8M (Thép không gỉ 316, cho môi trường có chứa clorua và nước biển)
Quả bóng:SS304 / SS316 (Tiêu chuẩn) / SS316L Cấp cacbon thấp (chống ăn mòn giữa các hạt sau khi hàn)
Ghế:PTFE (Tiêu chuẩn, -20~200°C) / Cấp nhiệt độ cao PPL (-29~280°C) / Cấp gia cố PEEK (chỉ tùy chỉnh)
Tiêu chuẩn mặt bích: Van bi mặt bích 3PC gắn tấm đệm đạt tiêu chuẩn với các mẫu khoan ANSI B16.5 Class 150; các tiêu chuẩn khác bao gồm DIN, JIS và PN được cung cấp theo yêu cầu tùy chỉnh.

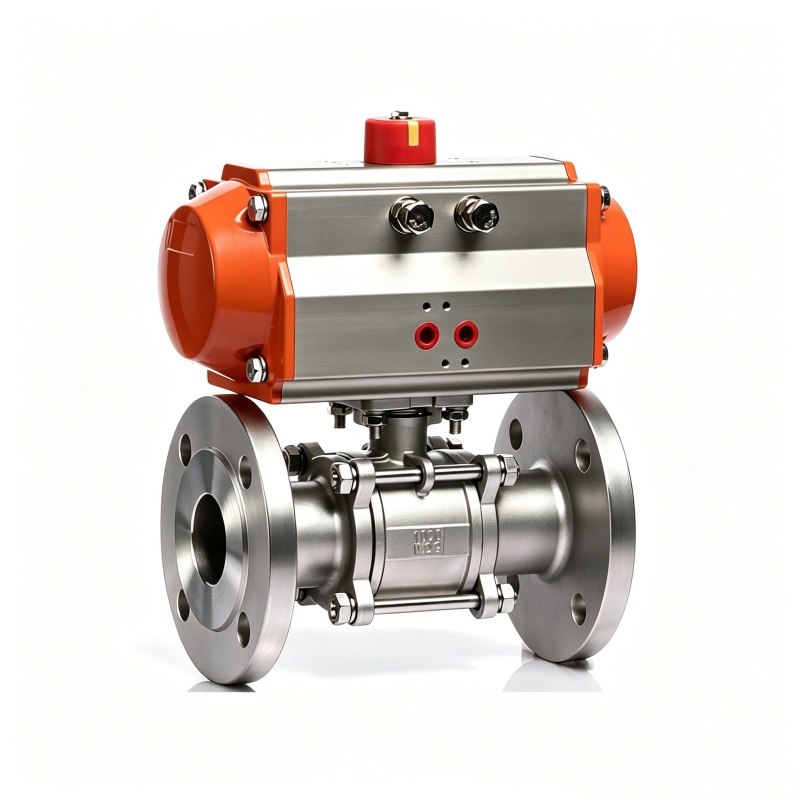

Kích thước bộ truyền động: Đối với cấu hình bộ truyền động điện hoặc khí nén, hãy xác minh mô-men xoắn đầu ra của bộ truyền động phù hợp với áp suất vận hành của van. Khách hàng nên cung cấp áp suất trung bình, đường kính danh nghĩa và tần số chuyển mạch. Nhóm kỹ thuật JOEPAI có thể cung cấp hỗ trợ tính toán kích thước chính xác.
| 1 | đai ốc lục giác | SS304/SS | 9 | Máy giặt lực đẩy | PTFE |
| 2 | bu lông | SS304/SS | 10 | đóng gói | PTFE |
| 3 | Máy giặt bu lông | SS304/SS | 11 | tuyến | SS304/SS |
| 4 | Thân hình | WCB/CF8M/CF8 | 12 | Xử lý | SS304/SS |
| 5 | mũ lưỡi trai | WCB/CF8M/CF8 | 13 | Máy giặt mùa xuân | SS304/SS |
| 6 | Ghế | PTFE | 14 | hạt gốc | SS304/SS |
| 7 | Quả bóng | SS316/SS304/SS | 15 | Bìa nhựa | Nhựa |
| 8 | Thân cây | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Zd |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 2/11" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
A: Dịch vụ liên tục lên tới 150°C. Đối với nhiệt độ cao hơn, chúng tôi cung cấp mặt ngồi PPL hoặc PTFE gia cố (lên đến 260°C) – nêu rõ khi đặt hàng.
Trả lời: Không. Đây là van bật/tắt (mở hoàn toàn hoặc đóng hoàn toàn). Để điều chỉnh lưu lượng, chúng tôi khuyên dùng dòng van bi cổng V.
A: WCB cho nước/không khí/hơi nước; CF8 đối với axit nhẹ; CF8M dùng cho nước biển, clorua và các hóa chất mạnh. Xem bảng vật liệu ở trên để được hướng dẫn.
