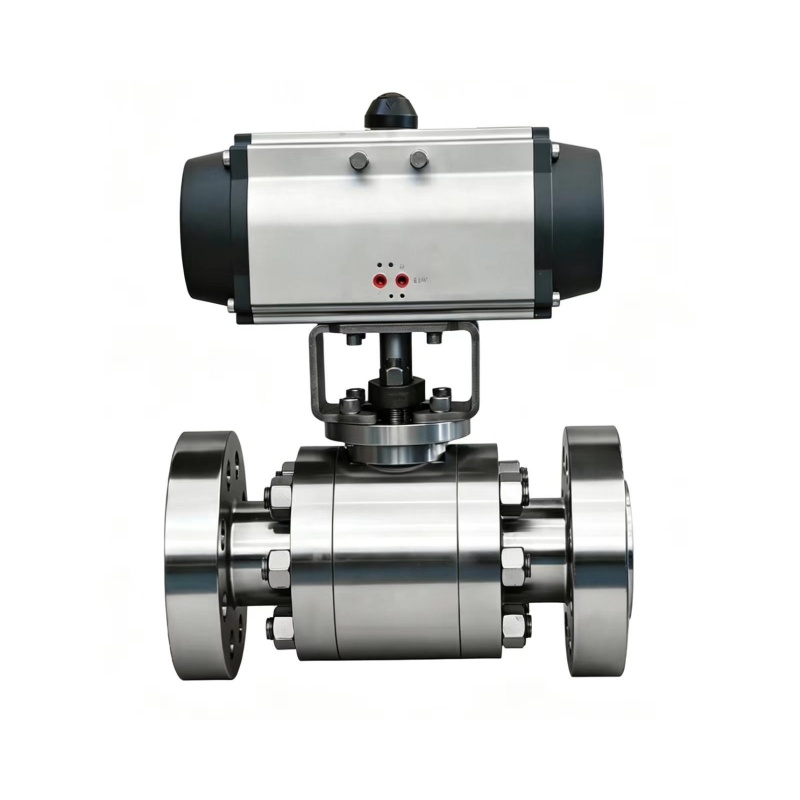

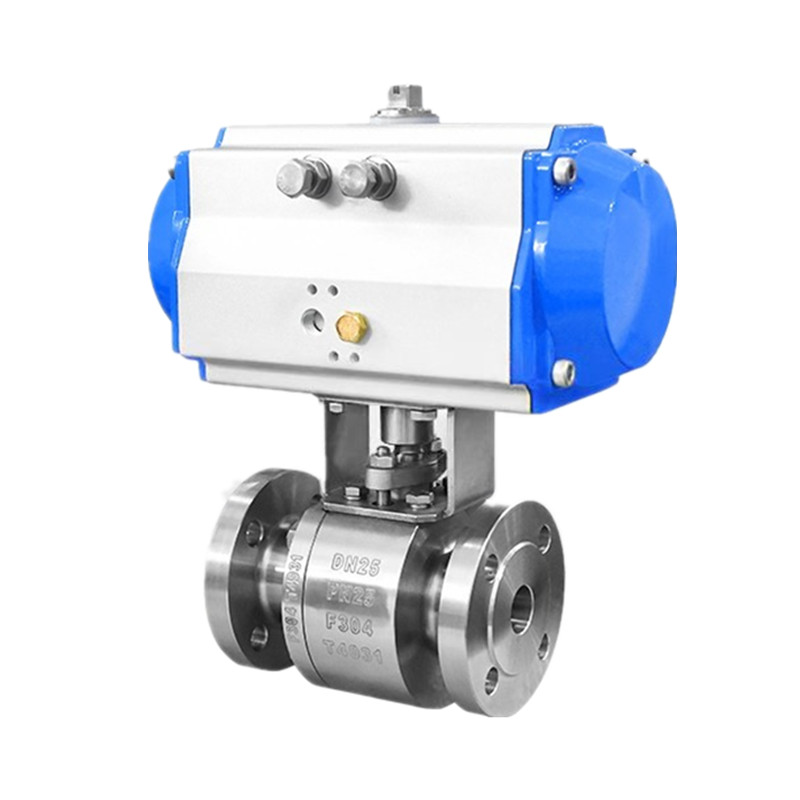

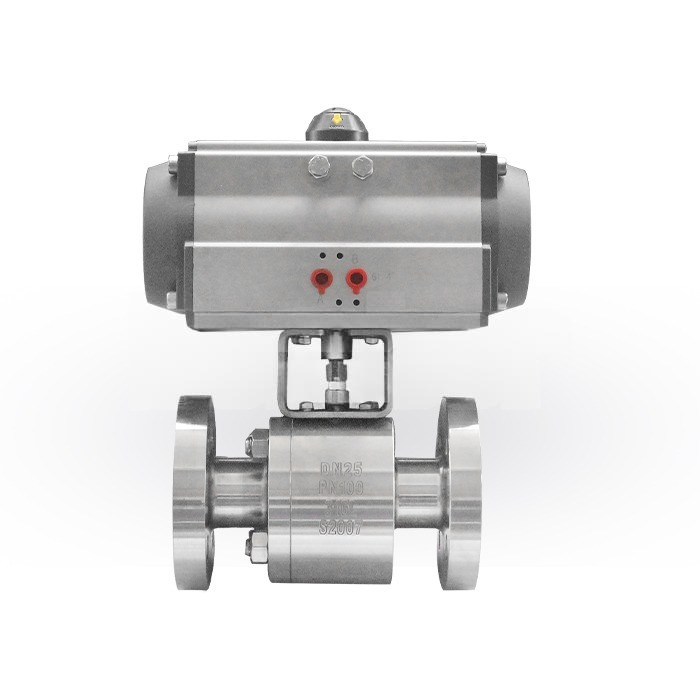

Van bi áp suất cao điều khiển bằng khí nén được cung cấp bởi JOEPAI có cấu trúc bi nổi không trục được kẹp bởi các đế van đôi. Áp dụng chế độ lái khí nén, nó thực hiện chuyển đổi tự động từ xa, phân phối dòng chảy và điều chỉnh hướng dòng chảy trung bình nhanh chóng, ổn định và tiết kiệm lao động trên đường ống công nghiệp. Van này được trang bị cơ chế bịt kín thân đáng tin cậy, an toàn cháy nổ, hiệu suất chống tĩnh điện, cơ chế khóa và giảm áp tự động. Nó có cấu trúc nhỏ gọn, khả năng chịu áp suất cao và khả năng chống ăn mòn tuyệt vời, áp dụng rộng rãi cho hóa chất, dầu mỏ, khí đốt tự nhiên, luyện kim và các lĩnh vực khác, đặc biệt thích hợp với điều kiện làm việc khắc nghiệt với môi trường hydro sunfua, tạp chất và đường ống dẫn khí ăn mòn mạnh.
Van bi điều khiển bằng khí nén áp suất cao được thiết kế để điều chỉnh chất lỏng và khí trong khi chịu được môi trường làm việc áp suất cực cao, có khả năng duy trì áp suất vận hành lên tới hàng nghìn PSI. Được chế tạo từ thép không gỉ, thép cacbon và các vật liệu hợp kim có độ bền cao khác, chúng có hiệu suất bịt kín vượt trội và độ bền vượt trội, đảm bảo hoạt động ổn định, chống rò rỉ trong điều kiện áp suất cao.

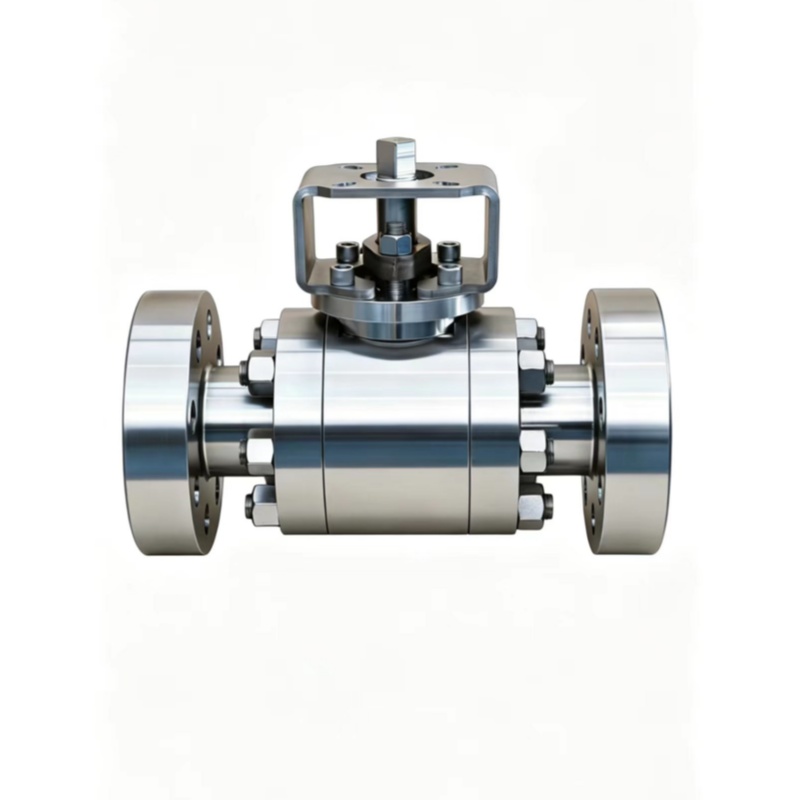

Trong việc lựa chọn van, điều cần thiết là phải phân biệt sự khác biệt về quy trình giữa van bi rèn và van bi đúc. Cả hai loại đều bắt đầu với thiết kế tùy chỉnh chuyên nghiệp để đáp ứng nhu cầu vận hành đa dạng tại chỗ và có sẵn nhiều thông số kỹ thuật để lựa chọn linh hoạt. Van bi rèn của chúng tôi bao gồm các kích cỡ hoàn chỉnh, các cấp áp suất và các kết hợp trang trí bên trong; trong số đó, van bi rèn hạng nặng có cỡ nòng từ ½ inch đến 20 inch, với các cấp áp suất trải dài từ ANSI 150# đến 1500#.
Sau khi xác nhận thiết kế, các kỹ thuật viên chuyên nghiệp sẽ tiến hành xử lý rèn chính xác. Thông qua rèn nóng và tạo hình cơ học, vật liệu kim loại được định hình thành các bộ phận van dày đặc và có độ cứng cao. Việc rèn tích hợp thân van và các bộ phận lõi bên trong giúp tăng cường đáng kể độ bền kết cấu tổng thể, cho phép van duy trì hiệu suất hoạt động ổn định và đáng tin cậy trong điều kiện làm việc khắc nghiệt và khắc nghiệt.
Loại bóng nổi
Thân chia, thân 2 mảnh hoặc 3 mảnh
Thiết bị chống tĩnh điện;
An toàn cháy nổ theo API607
Thiết bị khóa;
Thân cây chống nổ
Loại niêm phong hai chiều
Hoạt động: Thiết bị truyền động đòn bẩy, bánh răng, khí nén, thủy lực và điện.
| Mục | Tiêu chuẩn |
|---|---|
| Thiết kế & Sản xuất | API 6D, API 608, BS 5351 / DIN 3357 / JIS B2071 |
| Kích thước mặt đối mặt | ASME B16.10 / DIN 3202 / JIS B2002 |
| kết thúc mặt bích | ASME B16.5, ASME B16.47 / DIN 2543‑2545‑2501 / JIS B2220 |
| Kiểm tra & Kiểm tra | API 598, API 6D / DIN 2401 / JIS B2003 |
Van bi áp suất cao dẫn động bằng khí nén này được thiết kế cho nhiều ứng dụng công nghiệp, cung cấp mức áp suất linh hoạt, nhiều tùy chọn vật liệu thân và khả năng thích ứng nhiệt độ rộng. Van cung cấp khả năng bịt kín hai chiều đáng tin cậy và có sẵn các phương pháp truyền động khác nhau để phù hợp với cả hệ thống điều khiển thủ công và tự động.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Áp suất danh nghĩa | 150LB – 600LB/PN16 – PN100/10K – 60K |
| Kiểm tra sức mạnh | 1,5 × PN (hoặc 1,5 × áp suất định mức) |
| Phạm vi kích thước danh nghĩa | 1/2" – 2” (DN15 – DN50) |
| Vật liệu thân van | A105, LF2, F304, F316, F304L, F316L, Hastelloy, Super Duplex, Inconel, C95500 (Đồng nhôm), Hợp kim 20 và các hợp kim đặc biệt khác theo yêu cầu |
| Phương tiện phù hợp | Nước, hơi nước, dầu và chất lỏng có chứa sợi, hạt rắn nhỏ, bùn, v.v. |
| Phạm vi nhiệt độ thích hợp | –29°C ~ 180°C (tiêu chuẩn)–29°C ~ 425°C (tùy chọn nhiệt độ cao)–40°C ~ 540°C (tùy chọn nhiệt độ cực cao) |
Là loại van công nghiệp sử dụng khí nén để dẫn động bộ truyền động, làm xoay quả cầu để đóng, mở hoặc điều chỉnh dòng chảy. Van JOEPAI có cấu trúc bi nổi không trục với ghế đôi, cho phép chuyển đổi tự động nhanh, ổn định và từ xa cho các ứng dụng hóa học, dầu khí, khí tự nhiên và luyện kim.
Van của chúng tôi được thiết kế và sản xuất theo API 6D, API 608, BS 5351, DIN 3357 và JIS B2071, với các kích thước mặt đối mặt theo ASME B16.10/DIN 3202/JIS B2002, các đầu có mặt bích theo ASME B16.5/B16.47/DIN 2543‑2501/JIS B2220 và thử nghiệm trên mỗi API 598/API 6D/DIN 2401/JIS B2003.
Áp suất: 150LB – 600LB / PN16 – PN100 / 10K – 60KNhiệt độ: –29°C ~ 180°C (tiêu chuẩn), –29°C ~ 425°C (nhiệt độ cao), –40°C ~ 540°C (cực cao)Kích thước: 1/2” – 2” (tiêu chuẩn DN15 – DN50); van rèn lên đến 20" với ANSI 150# – 1500# có sẵn.
Chúng tôi cung cấp thép cacbon (A105, LF2), thép không gỉ (F304/F316/L) và các hợp kim hiệu suất cao bao gồm Hastelloy, Super Duplex, Inconel, C95500 (Đồng nhôm) và Hợp kim 20 – đảm bảo khả năng chống ăn mòn tuyệt vời cho các môi trường có tính ăn mòn cao như H₂S, bùn và dòng hóa chất.
Đúng. Tất cả các van đều có thiết kế an toàn chống cháy được chứng nhận API 607 và thiết bị chống tĩnh điện đảm bảo tính liên tục về điện giữa bóng, thân và thân, ngăn ngừa nguy cơ tia lửa điện trong môi trường dễ cháy.6. Những lựa chọn truyền động nào có sẵn?
Chúng tôi cung cấp đòn bẩy (thủ công), bộ điều khiển bánh răng, bộ truyền động khí nén, bộ truyền động thủy lực và bộ truyền động điện - tất cả đều có thể tùy chỉnh với các phụ kiện như van điện từ, bộ định vị, công tắc giới hạn và bộ phận hồi xuân an toàn.
