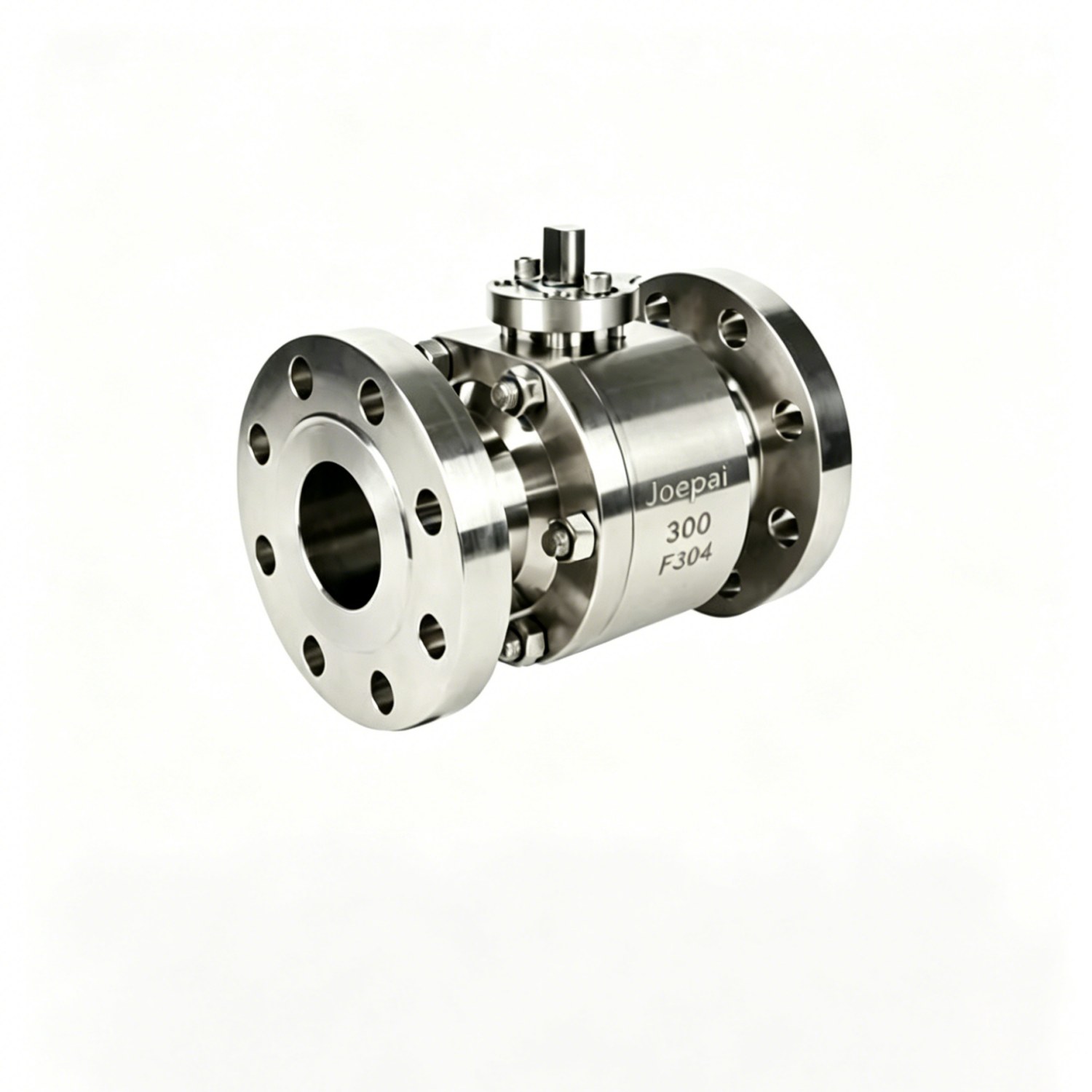

Van bi mặt bích ANSI áp suất cao bằng thép rèn

JOEPAI tập trung vào tùy chỉnh cho Van bi mặt bích ANSI áp suất cao bằng thép rèn, với kinh nghiệm OEM phong phú và quốc tế hồ sơ phù hợp với dự án. Trong các ứng dụng công nghiệp liên quan đến các điều kiện khắc nghiệt như áp suất cao, nhiệt độ cao hoặc môi trường ăn mòn, van bi rèn thường là lựa chọn đáng tin cậy hơn van đúc. Không giống như hầu hết các van bi sử dụng quy trình đúc, van rèn cải thiện đáng kể độ bền kết cấu và khả năng chịu áp lực thông qua phương pháp sản xuất độc đáo. Chọn van bi rèn cho các điều kiện khắc nghiệt mà độ an toàn, độ tin cậy và độ bền tối đa là không thể thương lượng.

Ưu điểm thiết kế

Van bi áp suất cao được thiết kế để kiểm soát và chịu được môi trường chất lỏng hoặc khí dưới áp suất cao, thường xử lý áp suất làm việc từ hàng trăm đến hàng nghìn pound trên mỗi inch vuông (psi). Các van này được sản xuất từ ​​​​thép không gỉ, thép cacbon và các hợp kim có độ bền cao khác để đảm bảo hoạt động không bị rò rỉ, không gặp sự cố trong điều kiện áp suất cao, với hiệu suất bịt kín và độ bền tuyệt vời.

Khi lựa chọn van bi rèn, điều quan trọng là phải hiểu quy trình sản xuất của nó khác với quy trình sản xuất van bi đúc như thế nào. Tương tự như van đúc, việc sản xuất van bi rèn bắt đầu bằng thiết kế chi tiết và kỹ thuật phù hợp với yêu cầu vận hành cụ thể. Khách hàng có thể linh hoạt lựa chọn các thông số thiết kế khác nhau để phù hợp với nhu cầu ứng dụng của mình. Chúng tôi cung cấp van bi rèn ở nhiều kích cỡ, xếp hạng áp suất, cấp vật liệu và cấu hình trang trí. Ví dụ: van bi rèn phục vụ khắc nghiệt của chúng tôi có sẵn các kích cỡ từ ½" đến 20", với các cấp áp suất từ ​​ANSI 150# đến 4500#.

Sau khi thiết kế van được hoàn thiện, các kỹ thuật viên lành nghề của chúng tôi sẽ tiến hành quá trình rèn. Việc rèn liên quan đến việc áp dụng lực cơ học - thường kết hợp với nhiệt - để định hình kim loại thành các thành phần dày đặc, có độ bền cao. Cả thân van và các bộ phận bên trong đều được rèn, tạo ra các van chịu tải nặng, cực kỳ chắc chắn, mang lại hiệu suất đáng tin cậy ngay cả trong những điều kiện khắt khe nhất.

Tính năng

Bóng rắn nổi, lỗ khoan đầy đủ hoặc giảm lỗ khoan.

Tấm gắn ISO5211 cho tùy chọn bộ truyền độngTùy chọn thiết bị khóa.

Thiết kế thân cây chống thổi.

Thiết kế chống tĩnh điện và Thiết kế an toàn chống cháy API 607 ​​có sẵn

Loại niêm phong hai chiều

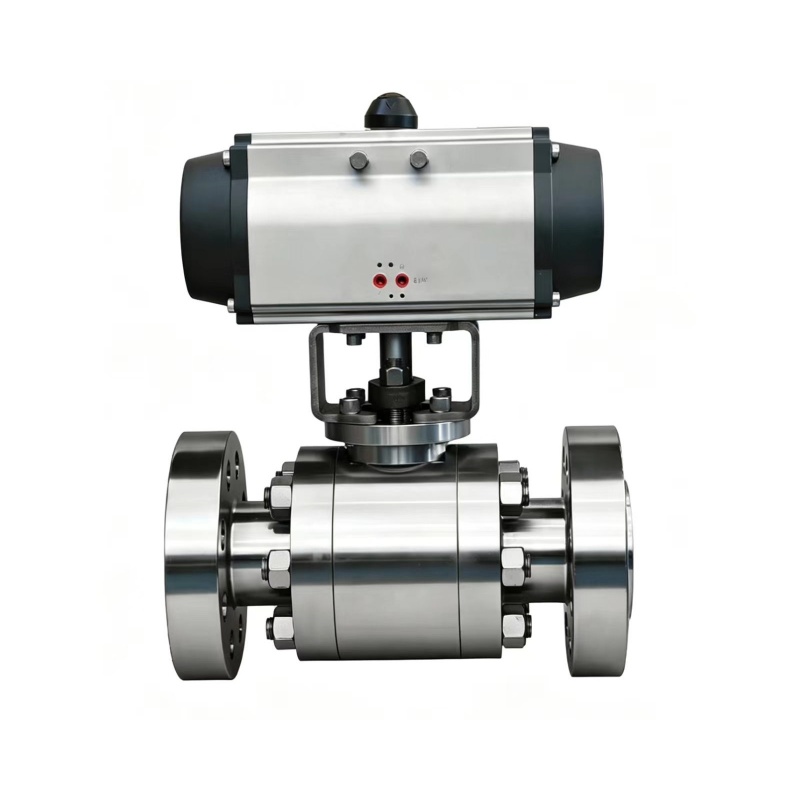

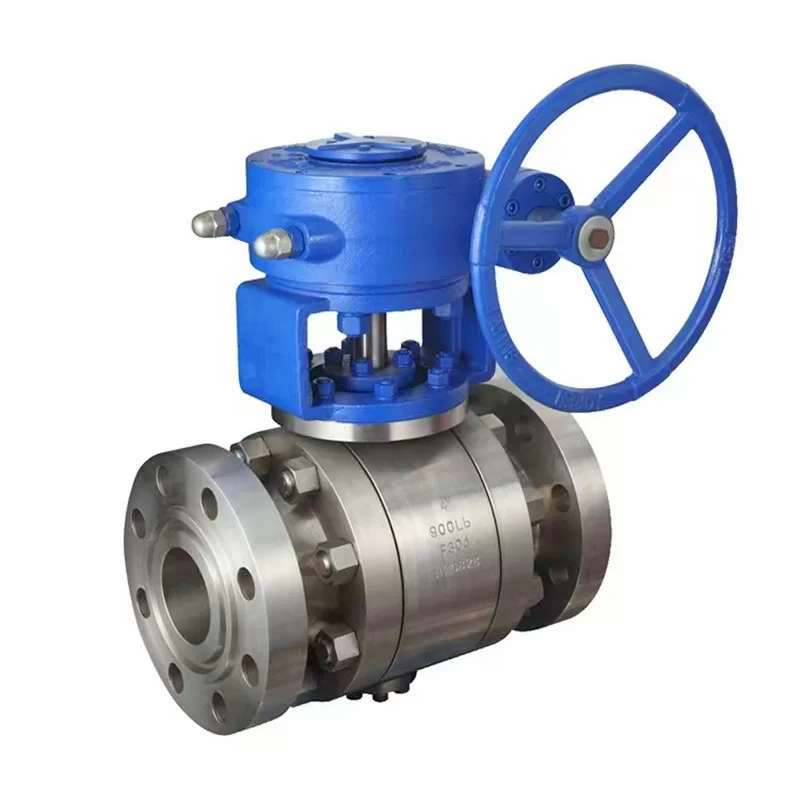

Hoạt động: Bánh xe tay, Bánh giun, Thiết bị truyền động khí nén & Thiết bị truyền động điện.

Tiêu chuẩn thiết kế

Tiêu chuẩn thiết kế: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Mặt đối mặt:ASME B16.10/DIN3202/JIS B2002
Mặt bích: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Kiểm tra và Kiểm tra: API 598, API 6D/DIN2401/JIS B2003

Thông số hiệu suất

Áp suất danh định:150LB-600LB/PN16~PN100/10K~60K)
Kiểm tra độ bền: 1.5PNKích thước: 1/2''-2''(DN15~DN50)
Vật liệu chính của thân van: A105,F304,F316,Thép không gỉ song công
Môi trường thích hợp: nước, hơi nước, dầu, chứa sợi, chất rắn nhỏ hạt, bùn, vv
Nhiệt độ thích hợp: -29oC~180oC；-29oC~425oC；-40 ~ 540oC

Kích thước chính

Ccô gái 150LB                                                                                                                                                                                                                                                                                                                                Đơn vị: mm

Ccô gái 300LB                                                                                                                                                                                                                                                                                                                     Đơn vị: mm

Ccô gái 600LB                                                                                                                                                                                                                                                                                                                       Đơn vị: mm

NPS	DN	d	L			MẶT BÍCH						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
2/11"	40	38	241	/	241	155	114.5	73	7	22.5	22-8	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	22-8	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
