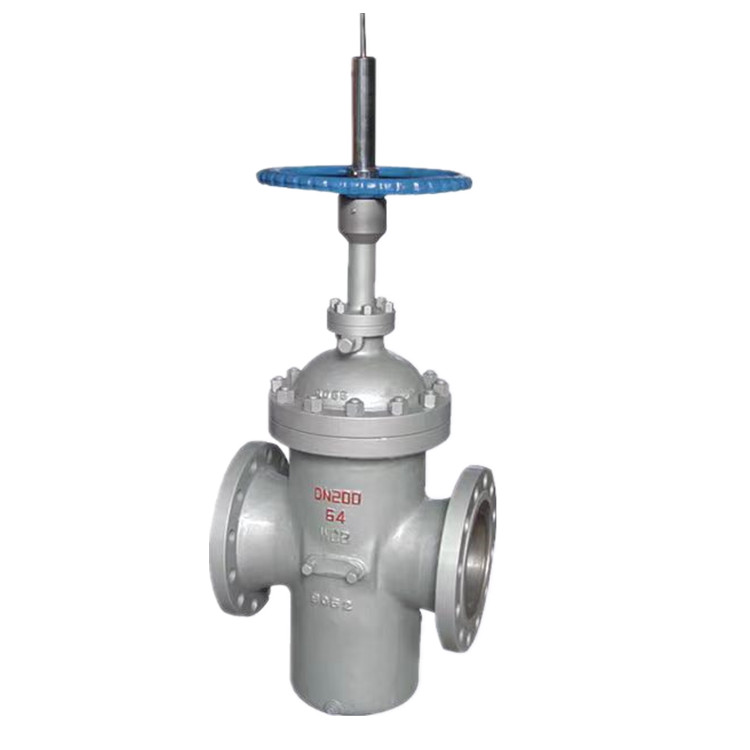

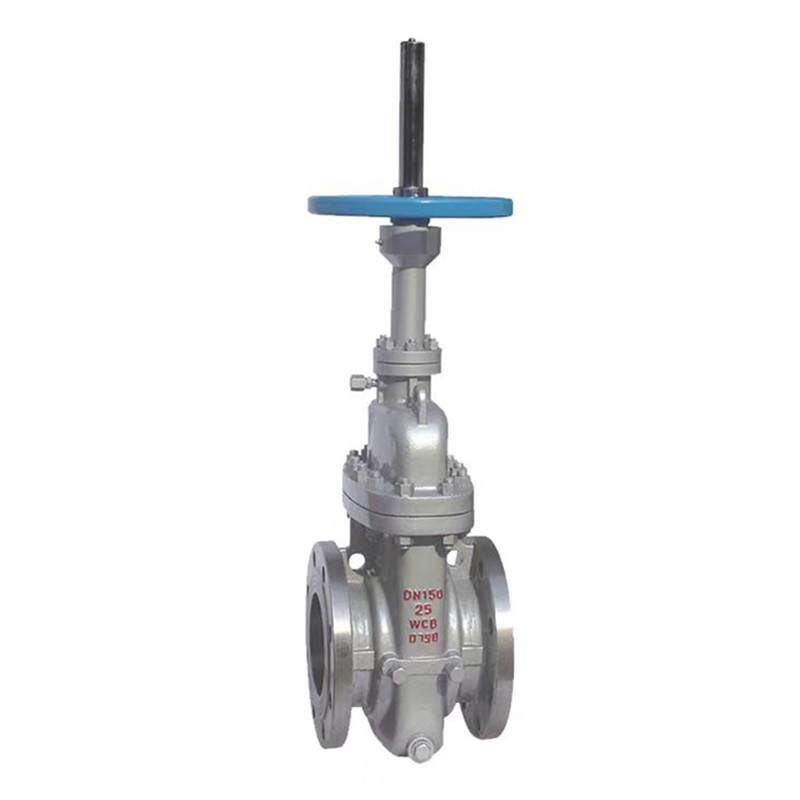

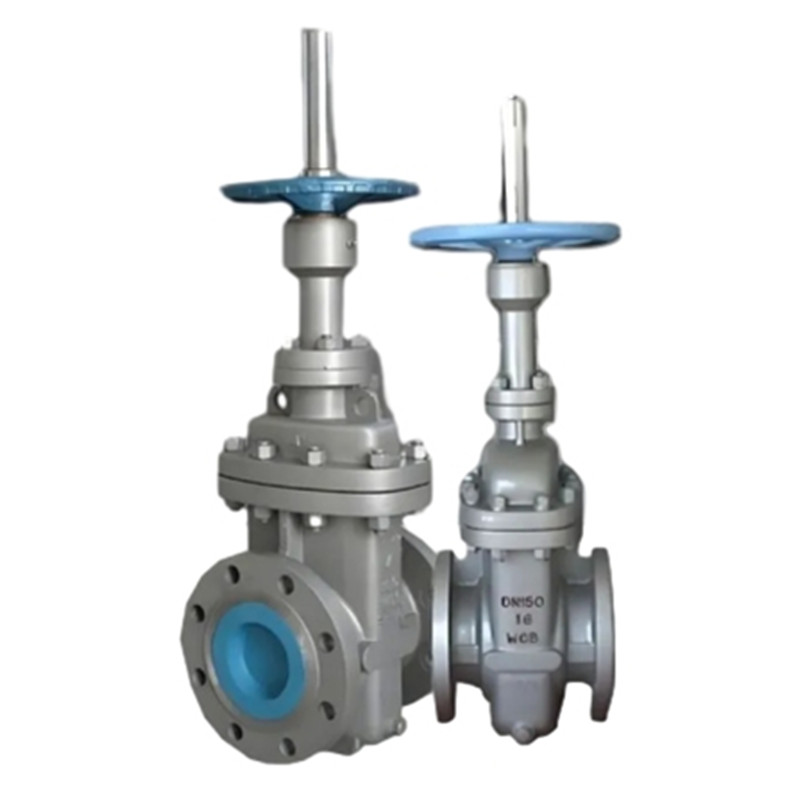

Van cổng phẳng song song bằng thép carbon

Van cổng phẳng song song bằng thép carbon chất lượng cao của Joepai áp dụng cấu trúc tiếp xúc kim loại độc đáo, đáng tin cậy trong hành động và có hiệu suất cắt cực cao. Nó được sử dụng rộng rãi trong các van tắt khẩn cấp và van thông hơi dưới áp suất cao đến điều kiện nhiệt độ cực thấp. Ngoài ra, bản thân cấu trúc tiếp xúc kim loại có chức năng chống cháy.

Đặc điểm kỹ thuật sản phẩm

1. Sản xuất chỉ định theo API 6D

2. mặt đối mặt theo ASME B16.10

3. Kích thước mặt bích theo ASME B16.5

4. Kiểm tra và kiểm tra Viết theo API 598

Vật liệu vỏ: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Vật liệu đĩa: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Vật liệu gốc: 2CR13, 304, 316, 304L, 316L

Vật liệu nắp ca -pô: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Vật liệu chỗ ngồi: A105, 304, 316, 304L, 316L

Loại kết nối: mặt bích/hàn

Đường kính danh nghĩa: DN100-800 NPS2 "-32"

Áp lực danh nghĩa: 1.0-16.0MPa 150lb-900lb

Điều kiện làm việc áp dụng

1. Đơn vị hydro

2. Điều kiện hơi nhiệt độ cao

3. Điều kiện làm việc dầu nóng

4. Khu vực lưu trữ bể dầu

Tính năng sản phẩm

1. Các biện pháp chống sưng trong điều kiện nhiệt độ cao

2 Thiết kế gắn trên hàng đầu, có khả năng bảo trì trực tuyến

3 Hải cẩu buộc chặt trước hai chiều để niêm phong đáng tin cậy hơn

4 có thể đạt được rò rỉ không

5. Lực mở thấp

Đặc điểm cấu trúc

Mức độ nêm của khối nêm của van cổng đôi song song lớn hơn nhiều so với góc tự khóa, giúp dễ dàng mở và đòi hỏi ít năng lượng hơn.

Khi Van cổng phẳng đôi bằng thép song song được mở hoàn toàn, một con dấu kim loại được hình thành giữa cuối thân van và bề mặt niêm phong hàn hợp kim cứng của nắp van. Tại thời điểm này, không có áp suất trung bình ở việc đóng gói, và việc đóng gói có thể được thay thế trực tuyến.

Việc áp dụng một thiết kế cấu trúc mở hỗ trợ có thể cung cấp một lực lượng tải trước buộc lớn hơn, làm cho con dấu đáng tin cậy hơn.

Vỏ van có thể được thực hiện thành các cấu trúc khác nhau theo điều kiện làm việc thực tế, chẳng hạn như sử dụng nắp van kín ống cho môi trường độc hại, sử dụng nắp van tản nhiệt cho nhiệt độ cao và sử dụng nắp van tự niêm phong cho áp suất cao, đảm bảo việc sử dụng van an toàn và đáng tin cậy.

Đóng gói rò rỉ thấp được chọn làm vật liệu làm đầy và thiết kế tải lò xo đĩa được sử dụng tại vị trí đóng gói để niêm phong dài hạn đáng tin cậy hơn.

Bằng cách sử dụng công nghệ đùn bề mặt tiên tiến để tăng độ cứng bề mặt của thân van và giảm độ nhám, độ mòn của đóng gói trong quá trình mở và đóng van có thể giảm, đồng thời ngăn chặn biến dạng thân van.

Mặt bích giữa được niêm phong bằng miếng đệm bọc kim loại, có hiệu suất niêm phong tốt và chức năng phòng chống cháy.

Cấu trúc niêm phong bao gồm hai tấm cổng song song và các thiết bị thắt chặt nêm thay thế cho cấu trúc van cổng Wedge truyền thống, giúp quá trình mở và đóng của van dễ dàng hơn.

Các bộ phận van được thiết kế hoàn toàn bằng kim loại và có thể chịu được môi trường nhiệt độ cao. Khối hình nêm áp dụng thiết kế góc nêm lớn, cho phép nó dễ dàng rút ra ngay cả trong điều kiện nhiệt độ cao mà không có bất kỳ hiện tượng sưng hoặc chết nào.
