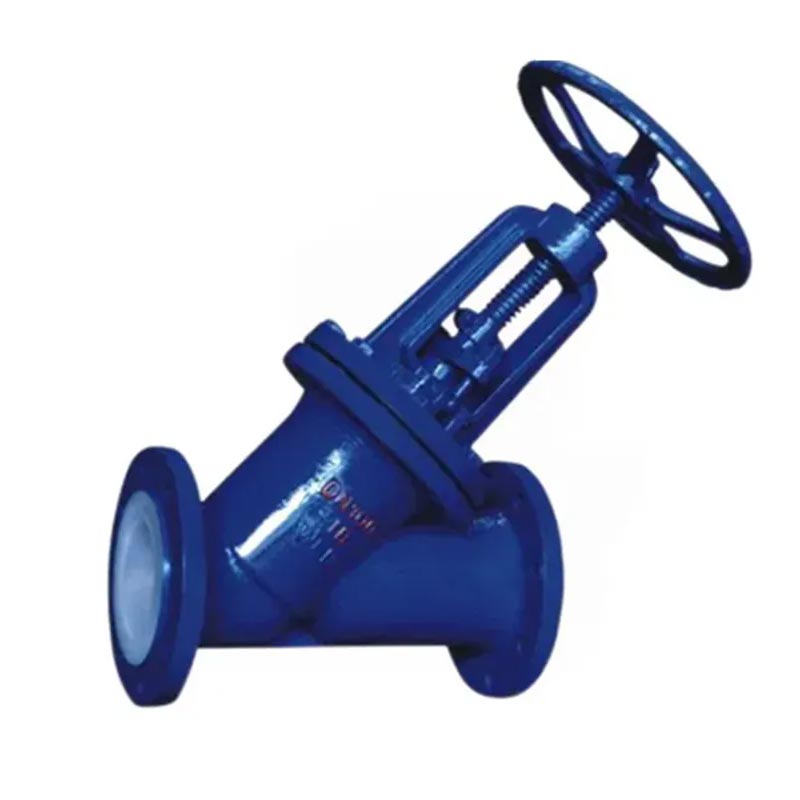

Với chuyên môn kỹ thuật qua nhiều thập kỷ, JOEPAI cung cấp Van cầu hình chữ Y lót PTFE chất lượng cao tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế. Mỗi van trải qua kiểm tra áp suất và độ kín 100% trước khi rời khỏi nhà máy. Chúng tôi cung cấp hỗ trợ OEM, thời gian giao hàng ngắn và tùy chỉnh cấu hình vật liệu cho các nhu cầu cụ thể của dự án. Van cầu lót là một loại van ngắt trong đó bộ phận đóng (đĩa) được điều khiển bởi thân van và di chuyển lên xuống dọc theo trục trung tâm của ghế van. Nó thường được sử dụng để kết nối hoặc tắt môi trường trong đường ống và thường không được sử dụng để điều chỉnh dòng chảy. Cấu trúc cơ bản bao gồm: loại thẳng J41, loại góc J44 và loại xiên J45 (loại Y).
Van cầu lót có cấu trúc nhỏ gọn, vận hành linh hoạt, chống ăn mòn mạnh và hành trình ngắn. Chúng được sử dụng rộng rãi trong các ứng dụng có tính ăn mòn nghiêm trọng, như công nghiệp hóa chất, dầu khí, dược phẩm, thực phẩm, luyện thép, sản xuất giấy, thủy điện và bảo vệ môi trường.
Vật liệu lót: PFA, PTFE, FEP, GXPO, v.v.
Phương pháp vận hành: Bằng tay, Bánh răng (Worm Gear), Điện, Khí nén, Thủy lực.
Trong các ngành công nghiệp thường xuyên sử dụng hóa chất mạnh, van kim loại tiêu chuẩn sẽ nhanh chóng bị ăn mòn và hỏng hóc. Van cầu kiểu chữ Y có lót PTFE (Polytetrafluoroethylene) và PFA (Perfluoroalkoxy) được thiết kế đặc biệt cho thách thức này, mang đến giải pháp ưu việt để kiểm soát dòng chảy của môi trường có tính ăn mòn cao, siêu tinh khiết hoặc dính.
Tiêu chuẩn thiết kế và chế tạo: GB12235
Kích thước mặt đối mặt: GB12221
Tiêu chuẩn kích thước mặt bích: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
Lớp lót: Phát hiện tia điện
Tiêu chuẩn kiểm tra: GB/T 13927, API 598
Áp suất danh nghĩa: PN (MPA)
Áp suất kiểm tra thân máy: PNX1.5
Áp suất thử kín: PNX1.1
| Thân hình | |
| Lớp lót thân xe | Nhựa Flo |
| Ca bô | Gang, thép carbon, thép không gỉ |
| Đĩa | Thép carbon, thép không gỉ, được phủ hoàn toàn bằng flo nhựa |
| tuyến | |
| Thân cây | Thép carbon, thép không gỉ, được phủ một phần bằng flo nhựa |
| tay quay |
| Giá trị tiêu chuẩn(:mm) | Giá trị tham chiếu | ||||||||
| DN(mm) | L | D | D1 | D2 | f | b | Z-φd | LÀM | W(kg) |
| PN2,5m | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| Đường kính danh nghĩa | Áp suất danh nghĩa | Áp suất làm việc | L | D | D1 | n-Fd | f | H1 | H2 | D0 | Cân nặng |
| 25 | 1,6 1,0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 18-12 | 4 | ||||||
| 300 | 698 | 4 |
