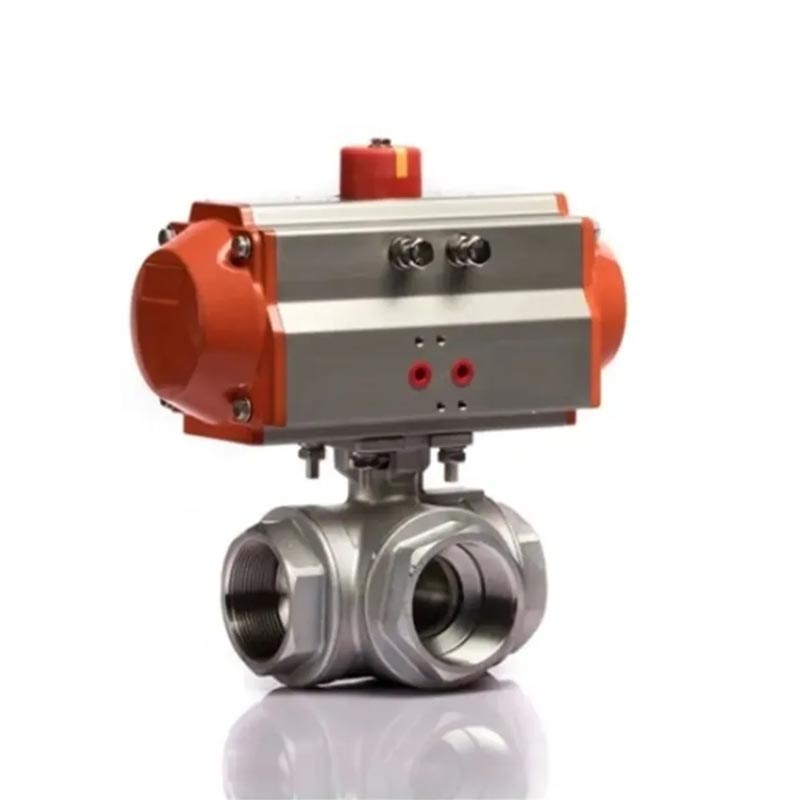

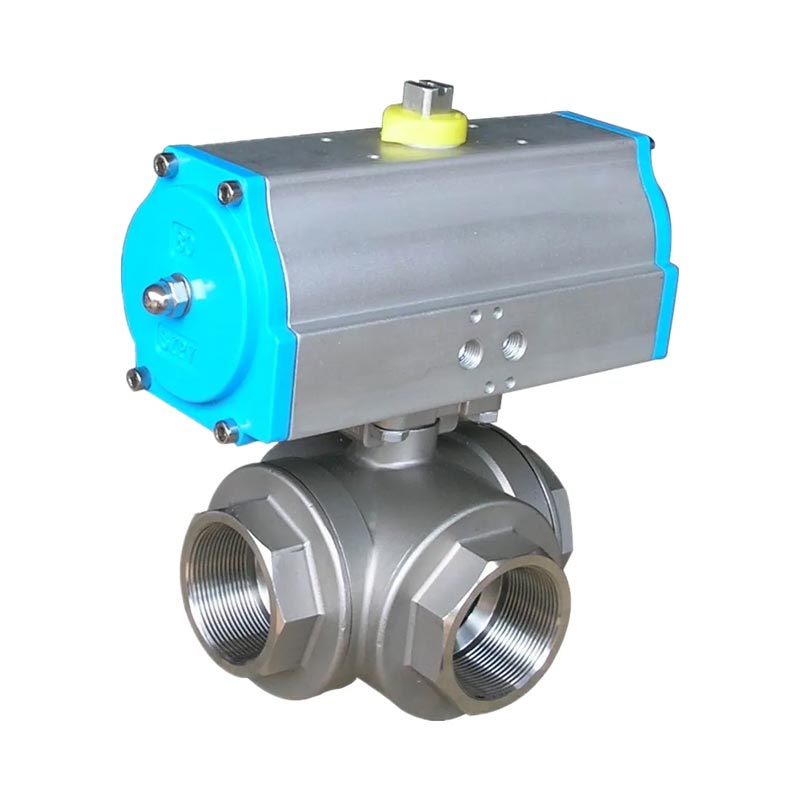

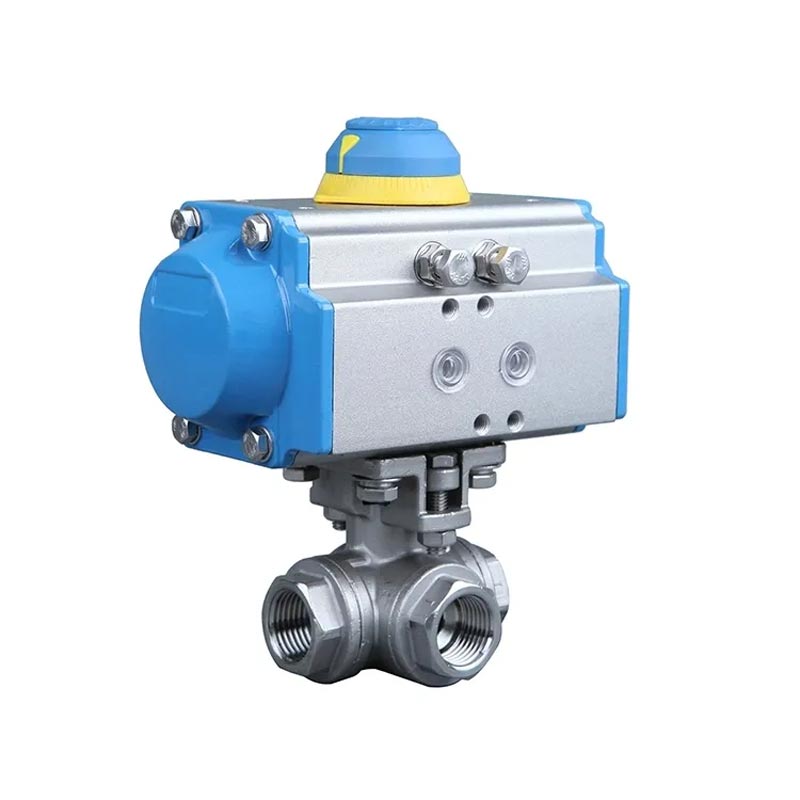

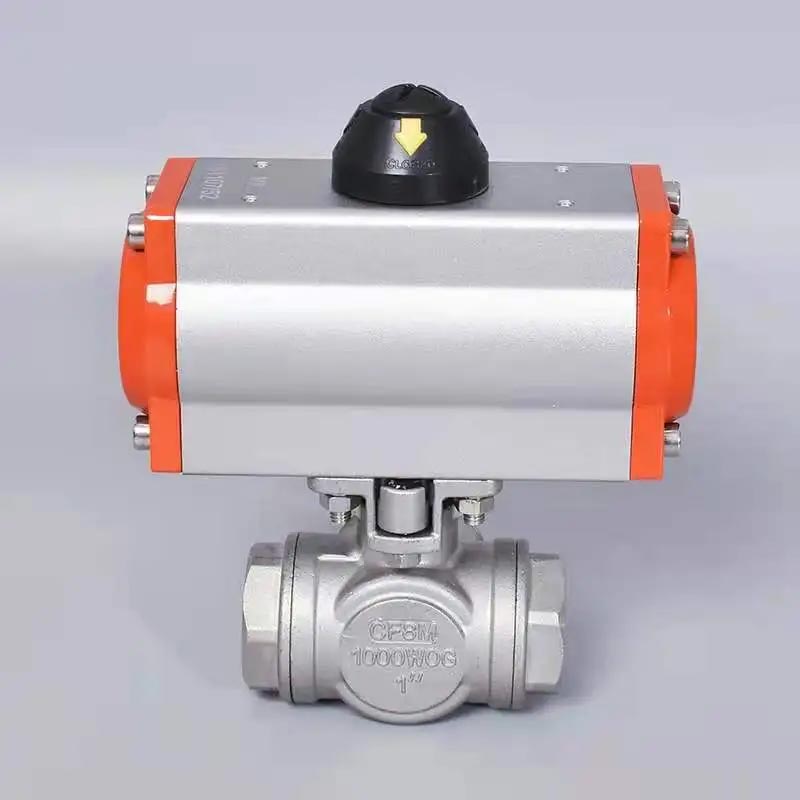

Tính năng của Van bi khí nén ba chiều có ren bằng thép không gỉ JOEPAI thân van rèn bằng thép không gỉ 304 hoặc 316 chất lượng cao và được trang bị với bộ truyền động khí nén tác động kép hoặc tác động đơn hiệu suất cao cho điều khiển đóng mở tự động. Kết nối ren nhỏ gọn cấu trúc đơn giản hóa việc cài đặt và bảo trì, thích ứng với nhiều các tiêu chuẩn như NPT và BSP, và sử dụng vật liệu làm kín bằng PTFE hoặc gia cố cho phần bịt kín. Nó phù hợp cho kênh hình chữ T hoặc hình chữ L cấu trúc và có thể đạt được sự chuyển hướng, sáp nhập hoặc chuyển đổi trung bình hoạt động. Nó được sử dụng rộng rãi trong các hệ thống điều khiển tự động hóa chất lỏng.
Cơ quan đúc đầu tư
Áp suất làm việc 1000 W.O.G.
Đóng gói gốc có thể điều chỉnh
Con dấu và ghế Teflon nguyên chất
Phạm vi nhiệt độ: -60 đến 450 ° F
Thiết kế miếng đệm gắn trực tiếp ISO5211 cho Thiết bị truyền động
Thân chống nổ, bóng đặc theo yêu cầu của khách hàng
Đã kiểm tra rò rỉ 100% ở áp suất 100 psi không khí dưới nước
Áp suất thử thủy tĩnh: 1500psi
Tay cầm thiết bị khóa (tùy chọn)
| 1 | Thân hình | CF8/CF8M | 8 | Thân cây | SS304/SS316/SS |
| 2 | mũ lưỡi trai | CF8/CF8M | 9 | Máy giặt lực đẩy | PTFE |
| 3 | mũ lưỡi trai | CF8/CF8M | 10 | đóng gói | PTFE |
| 4 | Quả bóng | SS304/SS316/SS | 11 | tuyến | SS304/SS |
| 5 | Ghế | PTFE | 12 | hạt gốc | SS304/SS |
| 6 | Vòng đệm-A | PTFE | 13 | Chặn chỉ rút lui | SS304/SS |
| 7 | Vòng đệm-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Đường | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 2/11" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Tên sản phẩm | Van bi ren 3 chiều bằng thép không gỉ với khí nén Thiết bị truyền động |
| 1. Chất liệu | Thép không gỉ 304/316/304L/316L ( CF8/CF8M/CF3/CF3M) |
| 2. Kích thước | 1/4''~4'' ( DN6~DN100) |
| 3.Giấy chứng nhận | ISO9001 & CE |
| 4. Cảng | Cổng giảm/đầy đủ |
| 5. Áp suất làm việc | 1000PSI (PN63/6.3Mpa) |
| 6. Kết nối kết thúc | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Nhiệt độ làm việc. | -20~300oC |
| 8. Phương tiện phù hợp | Nước, khí tự nhiên, dầu và một số chất lỏng ăn mòn |
| 9. Con dấu | PTFE, RPTFE, PPL |
| 10. Khóa | Lựa chọn |
| 11. Kiểm tra và thử nghiệm | Theo API598 |
| Lô hàng | |
| Thời gian giao hàng | 20~30 ngày |
| Bưu kiện | Vỏ gỗ dán xuất khẩu tiêu chuẩn |
| Cảng vận chuyển | Ninh Ba/Thượng Hải, Trung Quốc |
| Điều khoản vận chuyển | Exw, FOB, CFR, CIF, v.v. |
| Điều khoản thanh toán | T/T, Western Union, v.v. |
| Trả trước 30%, số dư 70% được thanh toán trước khi vận chuyển hoặc chống lại bản sao của BL | |
| Bảo hành | 18 tháng sau khi rời nhà máy |
| Lợi thế | OEM được áp dụng |
| Người khác | Chúng tôi cũng sản xuất Van bi mặt bích, Van cổng, Van cầu, Van một chiều, Van cứu hỏa, Van tăng áp, Hàn hoàn toàn Van bi & Bộ lọc chữ Y, v.v. |
