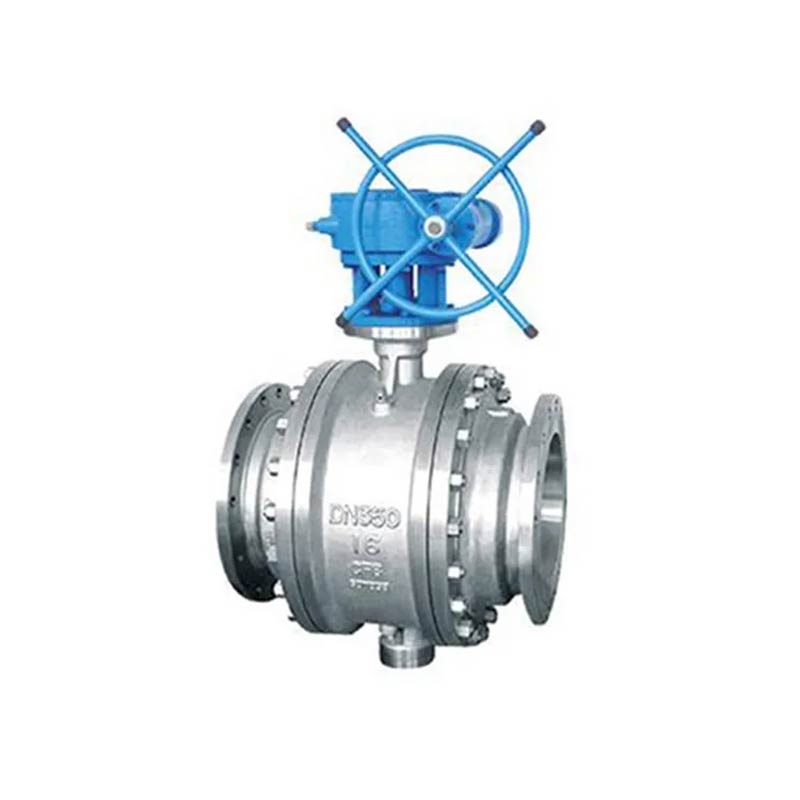

API 6D Van bi mặt bích cố định ba mảnh

Van bi mặt bích cố định ba mảnh API 6D được sản xuất bởi nhà máy tiên tiến của JOEPAI và áp dụng thiết kế kết nối đầu mặt bích kép, với cấu trúc ổn định. Quả bóng là một cấu trúc cố định được hỗ trợ phía trên, có thể chịu được tác động của chất lỏng trong môi trường áp suất cao một cách hiệu quả. Loại van này có khả năng bịt kín tốt, phù hợp với môi trường làm việc có đường kính lớn, áp suất cao hoặc hoạt động thường xuyên. Nó được sử dụng rộng rãi trong vận tải dầu khí, mạng lưới đường ống đô thị, xử lý hóa chất và hệ thống điện.

Gửi yêu cầu

Mô tả Sản phẩm

Van JOEPAI, có nguồn gốc từ năm 2003 với trọng tâm là sản xuất Van bi mặt bích cố định ba mảnh API 6D, cam kết cung cấp nhiều loại chất lượng cao van điều khiển chất lỏng tuân thủ các tiêu chuẩn quốc tế như ANSI, DIN, JIS, v.v. Chúng tôi có hệ thống quản lý chất lượng toàn diện và có đạt được các chứng chỉ như ISO 9001 và CE. Chúng tôi hỗ trợ tùy chỉnh bản vẽ, nhãn hiệu OEM và dịch vụ đa ngôn ngữ. Sản phẩm của chúng tôi được xuất khẩu sang các thị trường nước ngoài như Châu Âu, Châu Mỹ, Trung Đông và Châu Phi.

Tiêu chuẩn thiết kế:

Thông số thiết kế và sản xuất: API6D/BS 5351/ISO 17292/GB 12237
Chiều dài cấu trúc: API6D/ANSIB16.10/GB 12221
Kiểm tra và kiểm tra: API6D/API 598/GB 26480/GB 13927/ISO 5208

Đặc điểm kỹ thuật hiệu suất:

Áp suất danh nghĩa: （1,6-10,0）Mpa,（150-1500）LB,10K/20K
Kiểm tra cường độ: PT1.5PNMpa
Kiểm tra con dấu: PT1.1PNMpa
Kiểm tra kín khí: 0,6Mpa

Van bi mặt bích cố định yêu cầu bảo trì thường xuyên để đảm bảo hoạt động tốt hoạt động và kéo dài tuổi thọ của nó.

Sau đây là giải thích đơn giản về các bước bảo trì:

Thường xuyên vệ sinh bề mặt ngoài của van để tránh tích tụ của bụi bẩn và các chất ăn mòn.
Thường xuyên kiểm tra các con dấu để đảm bảo chúng còn nguyên vẹn và không bị hư hại. Nếu phát hiện hao mòn hoặc hư hỏng thì cần thay thế kịp thời.
Thường xuyên tiến hành kiểm tra rò rỉ để đảm bảo hiệu suất bịt kín của van. Nếu có rò rỉ thì cần phải sửa chữa ngay.
Thường xuyên vận hành van để đảm bảo rằng van mở linh hoạt và đóng cửa mà không bị kẹt. Nếu có bất kỳ dấu hiệu bất thường nào, chúng phải được đã kiểm tra và sửa chữa.

API 6D Three Pieces Fixed Flange Ball Valve

bộ phận vật liệu

KHÔNG.	TÊN PHẦN	VẬT LIỆU	KHÔNG.	TÊN PHẦN	VẬT LIỆU
1	THÂN HÌNH	WCB/CF8/CF8M	8	NÚT BONNET	2H
2	CA BÔ	WCB/CF8/CF8M	9	ĐÓNG GÓI	Than chì linh hoạt
3	QUẢ BÓNG	420+HF/304+HF/316+HF	10	TUYẾN ĐÓNG GÓI	WCB/304/316
4	THÂN CÂY	420/304/316	11	BU lông ĐÓNG GÓI	B7
5	GHẾ	420/304/316	12	VỊ TRÍ	WCB/304/316
6	gioăng	C+A105	13	XỬ LÝ	WCB
7	BU LÔNG BONNET	B7

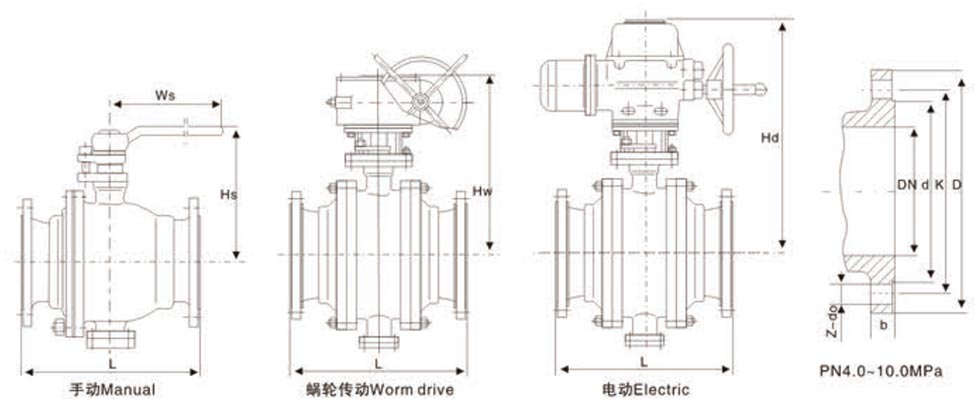

Kích thước

PN	DN	L	D	K	d	b	z-d0	ồ	Độ nét cao
1,6 MPa	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	23-12	520	580
	250	533	405	355	320	30	25-12	610	640
	300	610	460	410	375	30	25-12	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	25-12	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185
4.0MPa	150	403	300	250	218	30	8-25	485	590
	200	502	375	320	282	38	12-30	580	640
	250	568	450	385	345	42	12-34	665	680
	300	648	515	450	408	46	16-34	760	810
	350	762	580	510	465	52	16-41	820	890
	400	838	660	585	535	58	20-41	860	940
	450	914	685	610	560	60	20-48	930	1010
	500	991	755	670	612	62	20-48	980	1130
	600	1143	890	795	730	62	20-54	1040	1090
	700	1346	995	900	835	68	24-54	1150	1210
	800	1524	1140	1030	960	76	24-58	1305	1340
	900	1727	1270	1168	1022	105	32-54	1505	1600
	1000	1880	1238	1256	1086	114	32-44	1615	1705
	1200	2184	1467	1372	1302	133	32-51	1925	2035
	1400		1708	1600	1518	154	28-60	2110	2185
6,4c	150	495	345	280	240	38	8-34	485	590
	200	597	405	345	300	44	12-34	580	650
	250	673	470	400	352	48	12-41	665	720
	300	762	530	460	412	54	16-41	760	840
	350	826	600	525	475	60	16-41	820	930
	400	902	670	585	525	66	16-48	870	990
	500	1054	800	705	640	70	20-54	995	1150
	600	1232	930	820	750	76	20-58	1100	1180
	700	1397	1035	940	800	95	28-51	1180	1230
	800	1651	1149	1054	914	108	28-54	1345	1385
	900	1880	1270	1168	1022	114	32-54	1550	1655
	1000	1981	1270	1175	1092	133	32-51	1675	1745
	1200	2311	1511	1403	1308	152	28-60	1945	2075

Thẻ nóng: API 6D Van bi mặt bích cố định ba mảnh
