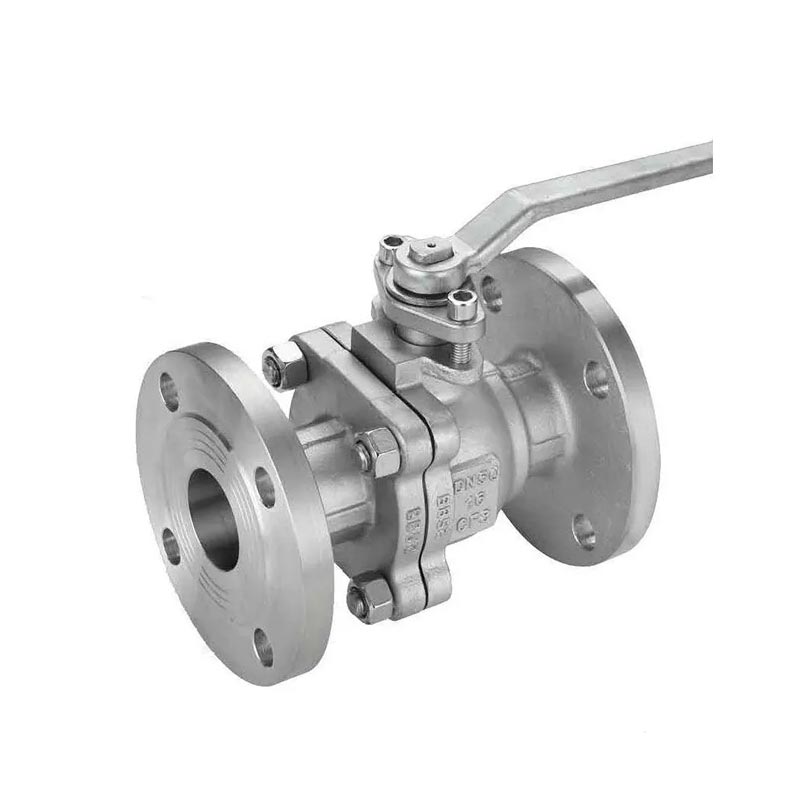

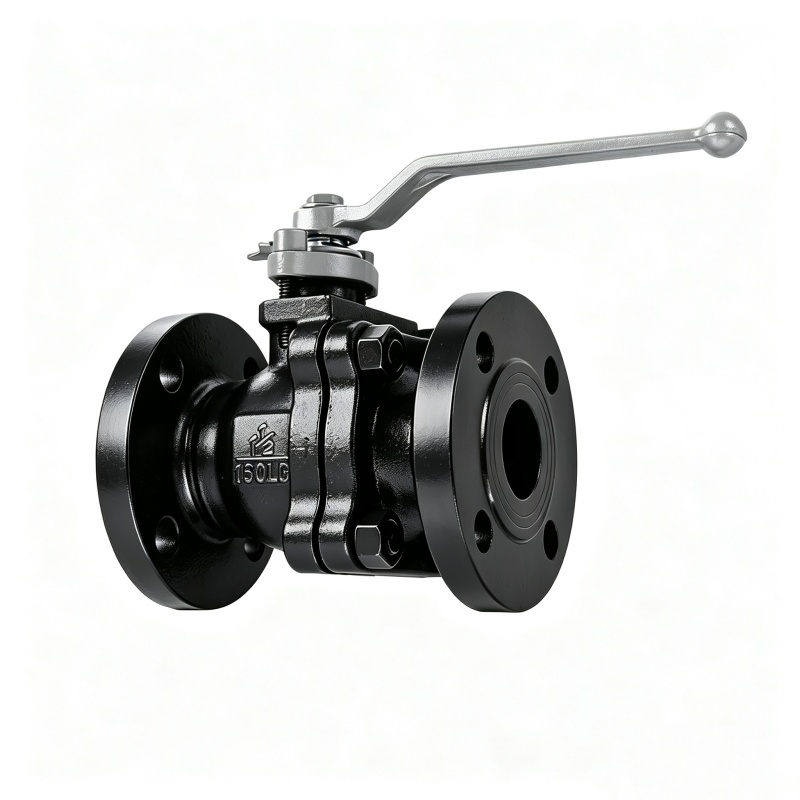

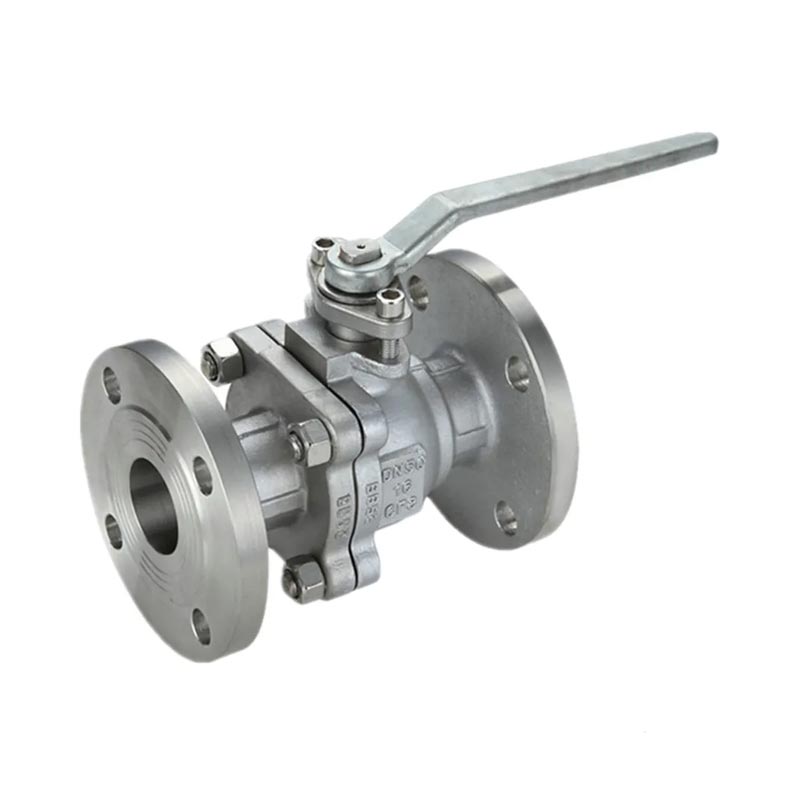

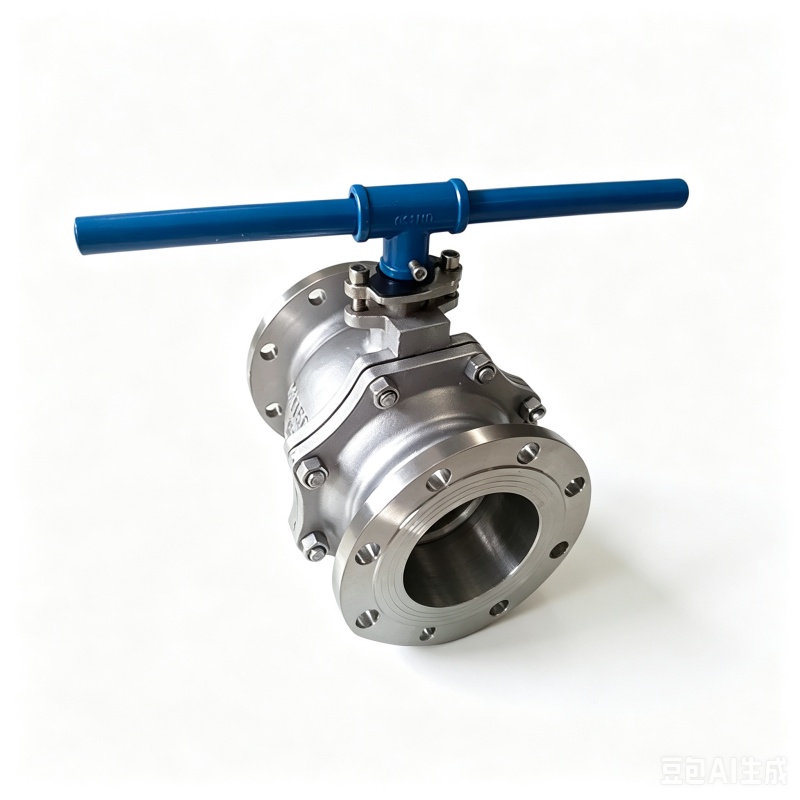

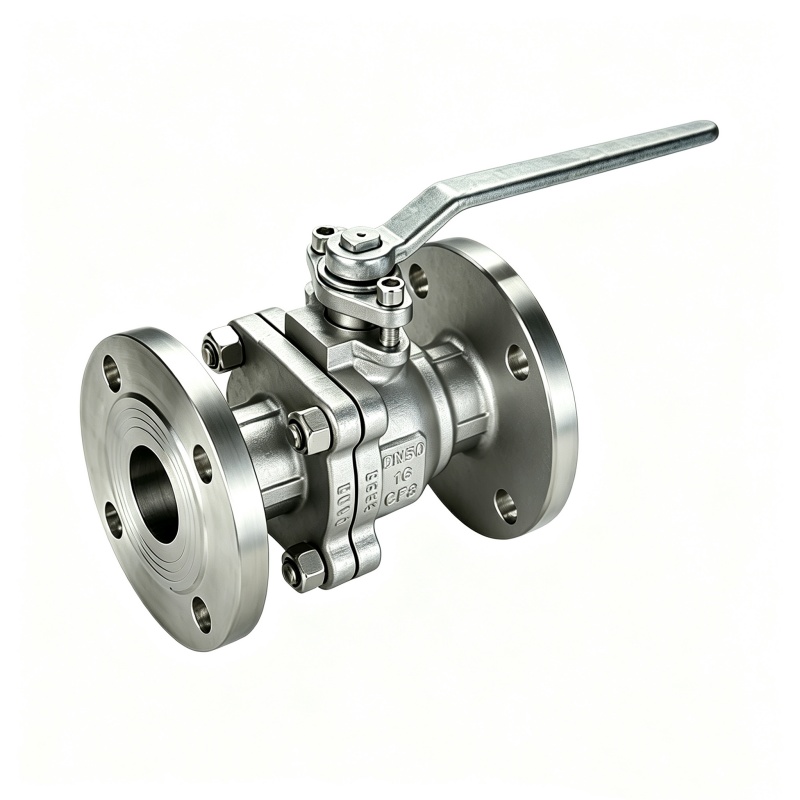

GB Stanrard 2PC Van bóng bằng thép không gỉ mặt bích bao gồm một Bộ truyền động khí nén loại piston và van bóng tiêu chuẩn Mỹ mặt bích. Van bóng áp dụng API608 và API6D tiêu chuẩn của Mỹ, và có thể áp dụng đầy đủ Cấu trúc lỗ khoan hoặc giảm, với điện trở lưu lượng thấp và niêm phong đáng tin cậy. Đối với khí hóa lỏng và môi trường khí tự nhiên, các cấu trúc chống tĩnh điện có thể được sử dụng để đảm bảo rằng điện trở giữa thân van và thân van, hoặc Giữa thân van, hình cầu và thân van, ít hơn 10 ohms. Ở đó là một quả bóng nổi hoặc cấu trúc bóng cố định. Mặt bích áp dụng ANSI/ASME B16.5 Tiêu chuẩn và có thể được cài đặt hoặc thay thế bằng thiết bị nhập khẩu. Van bóng tiêu chuẩn khí nén của Mỹ được sử dụng rộng rãi trong điều khiển tự động các hệ thống cho các ngành công nghiệp như dầu khí, hóa chất, thiết bị giảng dạy, ngành công nghiệp ánh sáng, thiết bị áp suất cao, dược phẩm, và sản xuất giấy, cho điều khiển tập trung từ xa hoặc kiểm soát tại chỗ.

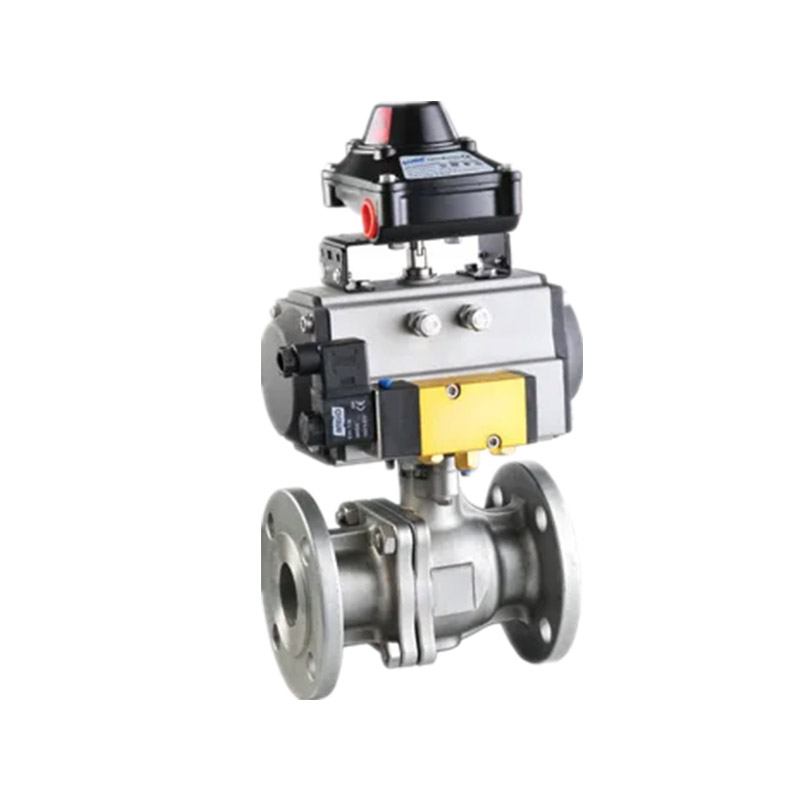

Van bóng mặt bích tiêu chuẩn khí nén của Mỹ là một loại van xoay 90 độ xung quanh trục vuông góc với kênh. Nó bao gồm thuộc loại piston hành động kép hoặc diễn xuất đơn (loại đặt lại lò xo) Bộ truyền động khí nén và cấu trúc van bóng loại O tiêu chuẩn của Mỹ. Qua Lái piston xi lanh với không khí nén, cơ chế giá đỡ là kích hoạt, và trục đầu ra bánh răng quay, điều khiển thân van và Lõi van để xoay và đạt được các hành động mở và đóng van. Van bóng mặt bích tiêu chuẩn khí nén của Mỹ được trang bị phụ kiện Van điện từ, giảm áp suất bộ lọc không khí, công tắc giới hạn (van định vị các thiết bị phản hồi) hoặc định vị van khí nén điện để Đạt được điều khiển điều chỉnh tự động hoặc hai điều khiển giới hạn vị trí của Phương tiện truyền thông chất lỏng trong các đường ống xử lý.
Thiết kế: ANSI 16.34
Kết thúc mặt bích: Asme B16.5
Kích thước trực diện: Asme B16.10
Kiểm tra & Kiểm tra: API 598
Kích thước: 1/2 "~ 10", áp suất: 150lb ~ 300lb
Cổng đầy đủ, bảng gắn trực tiếp ISO5211
Thiết kế thân cây chống nổ
Đòn bẩy hoạt động với thiết bị khóa, bộ truyền động khí nén hoặc điện
Đúc đầu tư
Vật liệu: Thép carbon WCB/DIN1.0619
Thép không gỉ 304/1.4308
Thép không gỉ 316/1.4408
Thích hợp: Nước, dầu, khí
1. GB Stanrard 2PC Van thép không gỉ mặt bích được thiết kế và sản xuất theo người Mỹ
API-6D tiêu chuẩn, và được kiểm tra và kiểm tra theo API598
tiêu chuẩn.
2. Điện trở chất lỏng thấp, van bóng có điện trở lưu lượng thấp trong van
các sản phẩm, ngay cả khi đường kính bị giảm, điện trở dòng của chúng rất
bé nhỏ.
3. Nó có thể đạt được mở và đóng nhanh các van.
4. Van có hiệu suất niêm phong tốt, có thể đạt được hai chiều
niêm phong, và không rò rỉ.
5. Con dấu thân van đáng tin cậy và áp dụng một lò xo đĩa đôi tự động
Thiết kế đóng gói nén, với một cuộc sống niêm phong lâu dài.
6. BƯỚC KIỂM TRA BẮT ĐẦU BẮT
Van thân từ phun ra dưới áp lực, đảm bảo an toàn.
7. Kết nối mặt bích, dễ cài đặt, nhẹ, lưu cài đặt
Không gian, và dễ bảo trì.

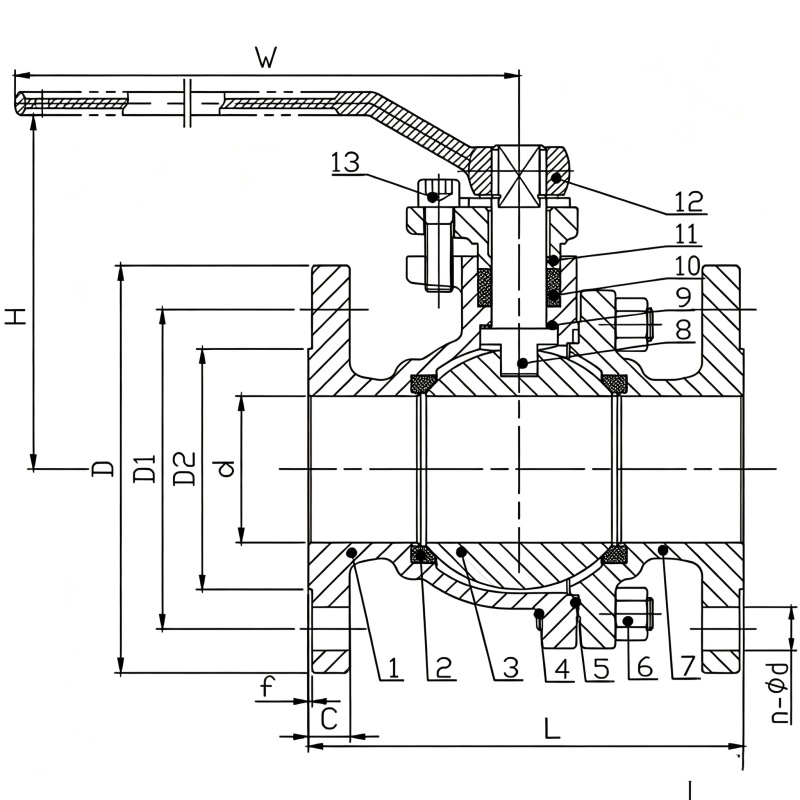

| 1 | Thân hình | WCB/ CF8/ CF8M | 9 | Pads đẩy | WCB/ CF8/ CF8M |
| 2 | Ghế | PTFE | 10 | Đóng gói | WCB/ CF8/ CF8M |
| 3 | Quả bóng | SS304/ SS316 | 11 | Thân cây | SS304/ SS316 |
| 4 | Bu lông | SS304/ SS316 | 12 | Tuyến | SS304/ SS316 |
| 5 | Máy giặt mùa xuân | SS304/ SS316 | 13 | Hạt | SS304/ SS316 |
| 6 | Hạt | SS304/ SS316 | 14 | Máy giặt mùa xuân | SS304/ SS316 |
| 7 | Nắp | WCB/ CF8/ CF8M | 15 | Đòn bẩy | Ss |
| 8 | Miếng đệm | WCB/ CF8/ CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | z -d |
| 1/2 " | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-F16 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-F16 |
| 11/4 " | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-F16 |
| 11/2 " | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-F16 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-F19 |
| 21/2 " | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-F19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-F19 |
| 4 " | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-F19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-F22 |
| 6 " | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-F22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-F22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-F25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-F25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-F29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-F29 |
