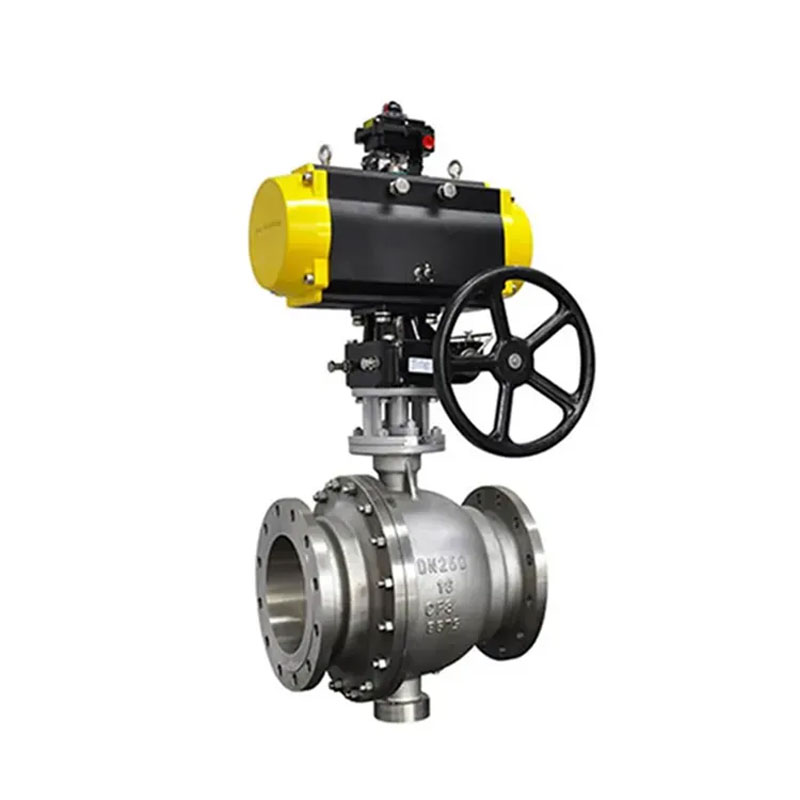

Full Port Fix Flange Pneumatic Ball Valve

Van bi khí nén FLANGE FLANGE chất lượng cao của Joepai có kết nối mặt bích cố định và cấu hình cổng đầy đủ, đảm bảo giảm áp suất tối thiểu và dòng chảy tối đa, làm cho nó trở thành một van lý tưởng cho các hệ thống trong đó lưu lượng chất lỏng hoặc khí không bị gián đoạn là rất quan trọng. Các bộ truyền động khí nén cung cấp hoạt động hiệu quả và tự động, cho phép kiểm soát nhanh và chính xác các van với can thiệp thủ công tối thiểu.

Gửi yêu cầu

Mô tả Sản phẩm

Cho dù bạn kiểm soát dầu, khí, hóa chất hay nước, mặt bích sửa cổng đầy đủ Van bi khí nén có thể cung cấp bảo mật cho hệ thống của bạn. Cổng đầy đủ của nó thiết kế giảm thiểu áp lực giảm xuống mức độ lớn nhất có thể, trong khi Ổ đĩa khí nén đạt được tự động hóa liền mạch. Van này được làm bằng độ bền vật liệu và có mặt bích cố định cho phép chứng minh an toàn và rò rỉ kết nối, cung cấp hiệu suất đáng tin cậy ngay cả trong những điều đòi hỏi nhất môi trường.

Tiêu chuẩn sản phẩm

Tiêu chuẩn thiết kế: ASME B16.34
Kết thúc mặt bích: DIN2633 PN16
Mặt đối mặt: BS EN558-1 DIN3202 F4/F5
Kiểm tra và kiểm tra: API598/EN 12266

Chi tiết sản phẩm

Vật liệu: Thép carbon WCB/DIN1.0619
Thép không gỉ 304/1.4308
Thép không gỉ 316/1.4408
Áp lực làm việc: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Cổng đầy đủ

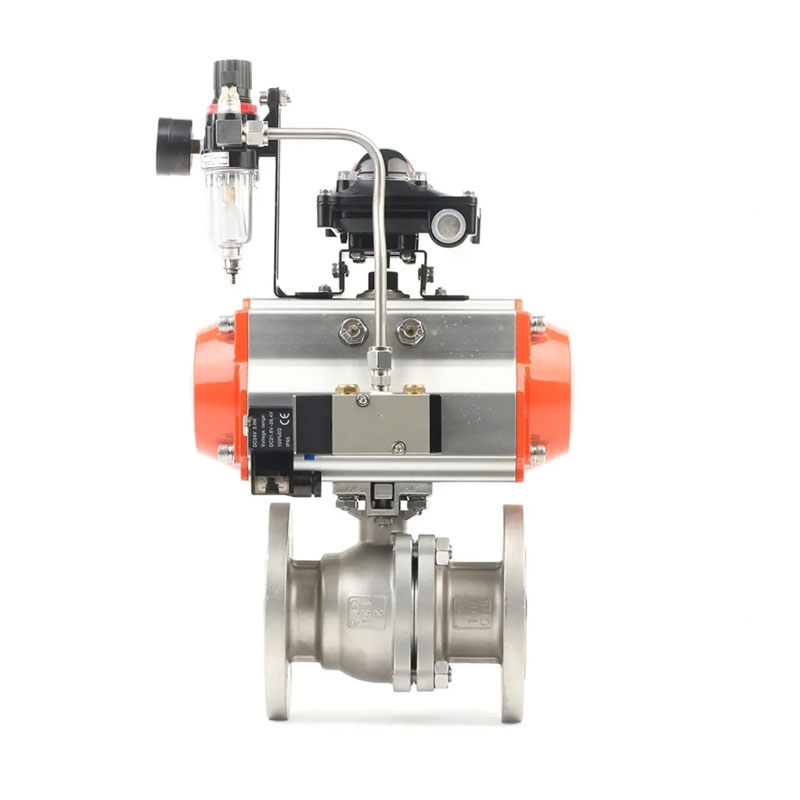

Full Port Fix Flange Pneumatic Ball Valve

Bộ phận vật liệu

KHÔNG.	Tên một phần	VẬT LIỆU	KHÔNG.	Tên một phần	VẬT LIỆU
1	THÂN HÌNH	WCB/CF8/CF8M	8	Bonnet Nut	2h
2	CA BÔ	WCB/CF8/CF8M	9	Đóng gói	Than chì linh hoạt
3	QUẢ BÓNG	420+HF/304+HF/316+HF	10	Đóng gói tuyến	WCB/304/316
4	THÂN CÂY	420/304/316	11	Đóng gói bu lông	B7
5	GHẾ	420/304/316	12	Người định vị	WCB/304/316
6	Miếng đệm	C+A105	13	XỬ LÝ	WCB
7	Bu -ponet Bolt	B7

Kích thước

PN	DN	L	D	K	d	b	Z-D0	HW	HD
1.6pump	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2,5MPa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185

Để xác định xem van khí nén mặt bích đầy đủ có cần được thay thế, các khía cạnh sau đây có thể được xem xét:

Kiểm tra ngoại hình:Kiểm tra sự xuất hiện của Van bóng bằng thép không gỉ cho thiệt hại rõ ràng, biến dạng, rỉ sét, v.v. nếu Vì vậy, nó có thể cần phải được thay thế.
Kiểm tra hoạt động:Vận hành thủ công thép không gỉ Van bóng và quan sát cho bất kỳ nhiễu hoặc rò rỉ. Nếu hoạt động không Trượt hoặc có rò rỉ, nó có thể cần phải được thay thế.
Kiểm tra rò rỉ:Kiểm tra xem có bất kỳ rò rỉ nào trong Van bóng bằng thép không gỉ, đặc biệt là khi nó được đóng lại. Nếu có bất kỳ rò rỉ, có thể cần phải thay thế con dấu hoặc toàn bộ không gỉ Van thép.
Kiểm tra hiệu suất:Kiểm tra hiệu suất làm việc của Van bóng bằng thép không gỉ, chẳng hạn như liệu nó có thể được đóng lại hoàn toàn hay không và đã mở, cho dù nó có thể chịu được áp lực định mức, v.v. nếu hiệu suất Không đáp ứng các yêu cầu, nó có thể cần phải được thay thế.
Cuộc sống phục vụ:Dựa trên thời gian thiết kế và thời gian sử dụng của Van bóng khí nén mặt bích đầy đủ, đánh giá xem nó có cần được thay thế. Nói chung, các van bóng bằng thép không gỉ vượt quá Tuổi thọ thiết kế của họ nên được xem xét để thay thế.

Full Port Fix Flange Pneumatic Ball Valve
