Van bi mặt bích lót Fluorine

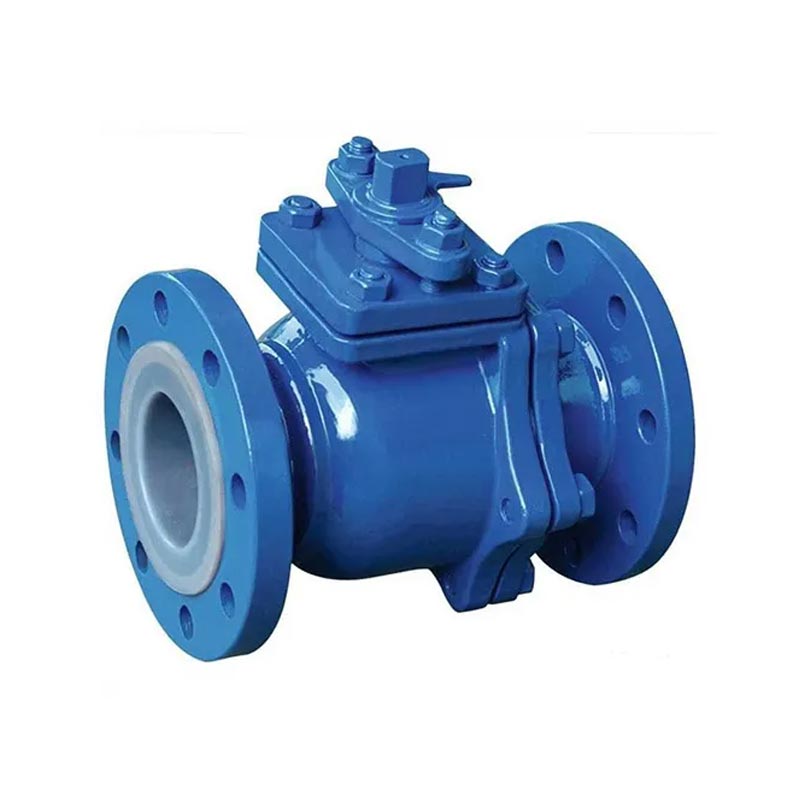

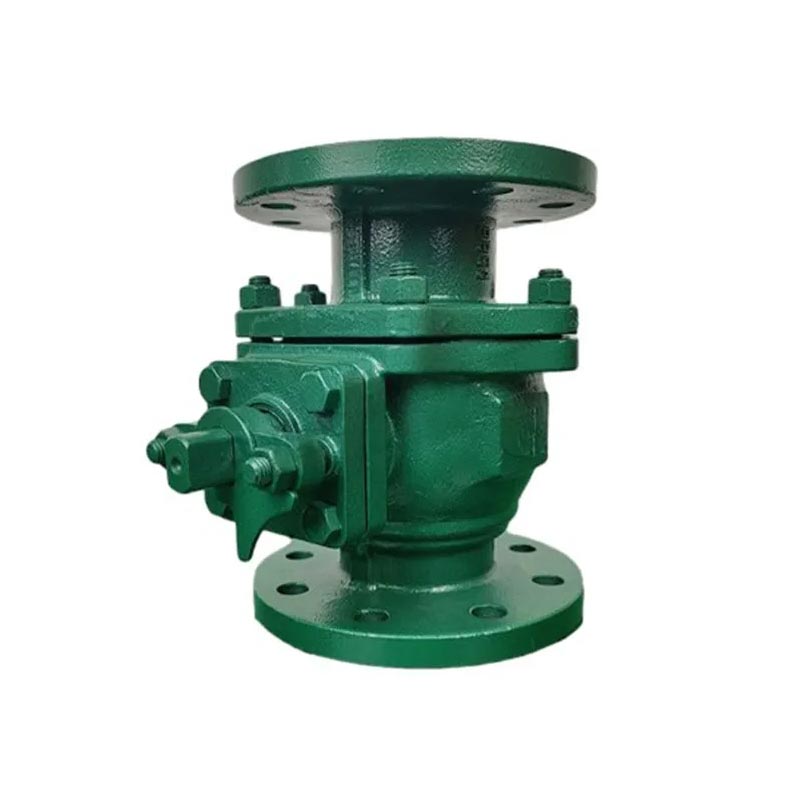

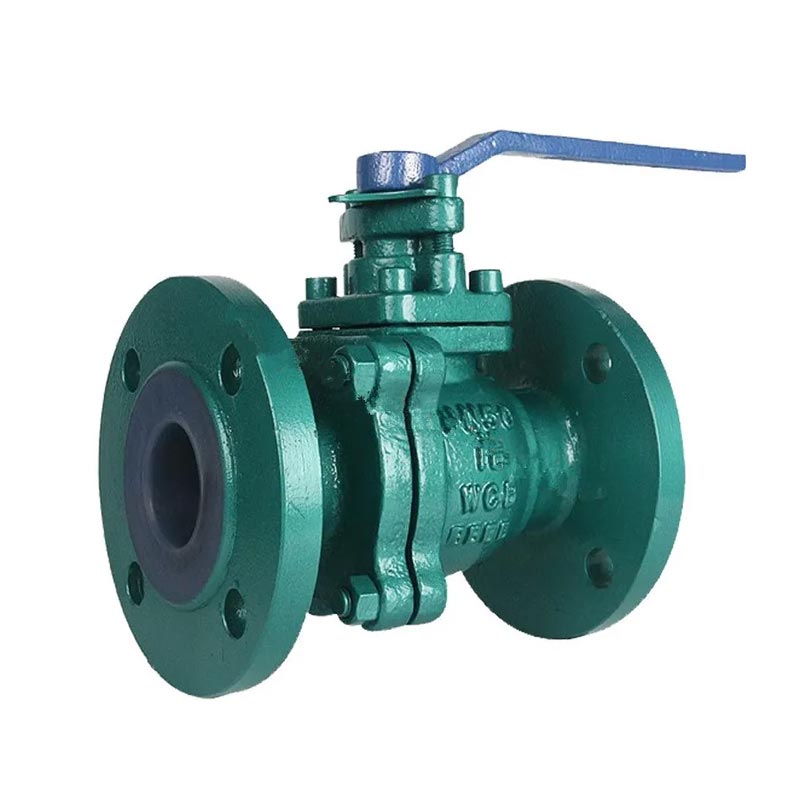

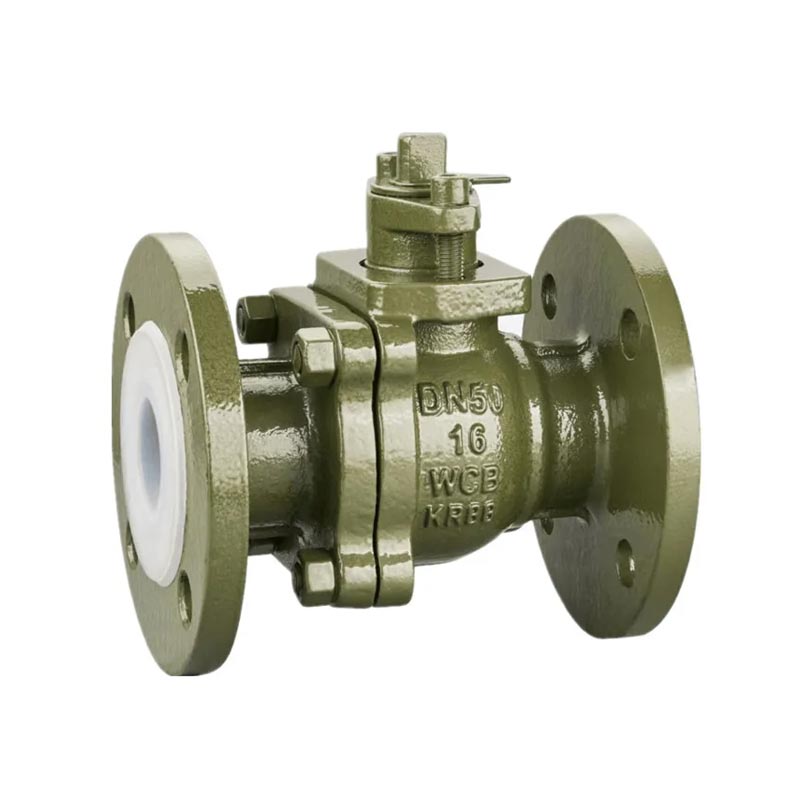

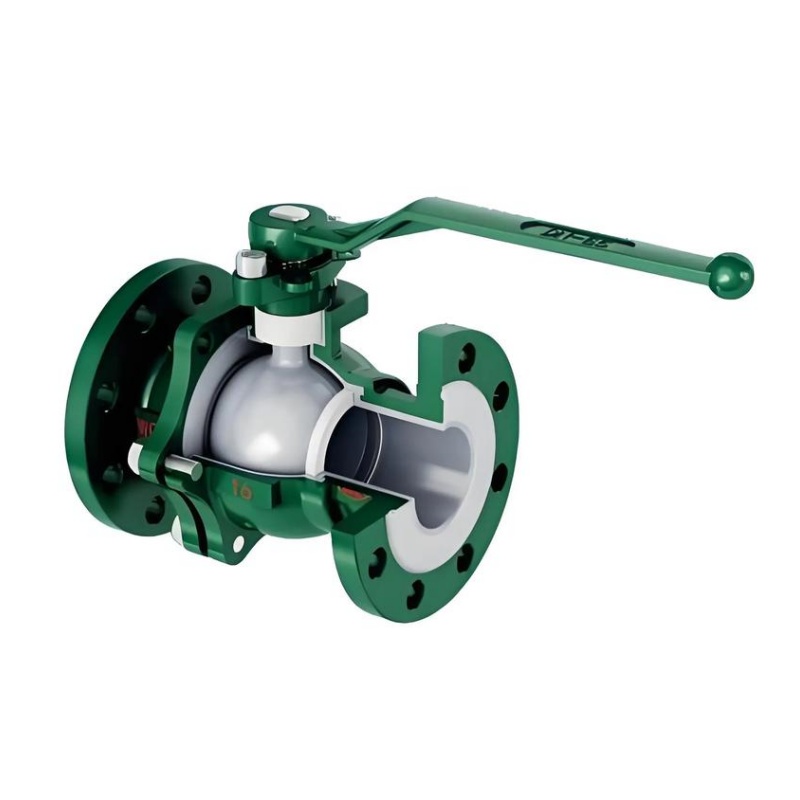

Van bi mặt bích lót Fluorine JOEPAI là loại van ngắt chống ăn mòn được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, bảo vệ môi trường, hóa dầu, dược phẩm, mạ điện và luyện kim. Áp dụng thiết kế cấu trúc lỗ khoan đầy đủ và được lót bằng vật liệu PTFE, FEP hoặc PFA, nó có thể ngăn chặn hiệu quả sự ăn mòn của môi trường ăn mòn mạnh trên kim loại thân van, đồng thời duy trì độ kín và hoạt động lâu dài trong các điều kiện làm việc khắc nghiệt như axit hydrofluoric, nước cường toan, axit nitric đậm đặc và kiềm mạnh. Cấu trúc tổng hợp của thân kim loại và lớp lót chống ăn mòn phi kim loại giải quyết được điểm yếu chung của ngành là van kim loại thông thường bị hỏng trong điều kiện ăn mòn. Thiết kế lỗ khoan đầy đủ giúp loại bỏ các vùng chết có đường kính giảm, dẫn đến khả năng cản chất lỏng thấp hơn nhiều so với cùng kích thướcvan cầuVàvan kiểm tra, trong khi quả bóng được lót hoàn toàn tạo thành một cặp đệm kín chính xác với ghế để đạt được hiệu suất không rò rỉ khi đóng lại. Được sản xuất bằng quy trình lót nén tích hợp, lớp lót fluoroplastic được liên kết chặt chẽ với thân van bằng thép carbon, ngăn ngừa bong tróc hoặc phồng lên ngay cả khi sử dụng lâu dài. Lớp lót bên trong có độ ma sát thấp cũng tránh tắc nghẽn hoặc kẹt trung bình trong quá trình vận hành, đảm bảo hiệu suất ổn định trong các ứng dụng yêu cầu mức độ kiểm soát ăn mòn cực cao.

Ưu điểm sản phẩm

1. Cơ chế chống ăn mòn thực sự: Cách ly vật lý kim loại khỏi môi trường; Độ thấm thấp làm chậm đáng kể sự bắt đầu ăn mòn; Thích hợp cho axit hỗn hợp, axit thải, môi trường xen kẽ

2. Sự suy giảm phốt chậm trong chu trình axit/kiềm: Sau 10.000 chu kỳ axit/kiềm, rò rỉ ≤ 50 ppm (Tỷ lệ ISO 5208 A)

3. Giá trị thực của lỗ khoan đầy đủ: Được thiết kế cho môi trường kết tinh, polyme hóa, chứa chất rắn hoặc có độ nhớt cao; Ngăn ngừa tắc nghẽn, giảm làm sạch, giảm nguy cơ co giật

Chi tiết sản phẩm

MẶT ĐỐI: GB/T12221-1989
KÍCH THƯỚC CUỐI MẶT BÍCH: GB/T9113.1-2000
THIẾT KẾ: GB/T12237-1989
KIỂM TRA: GB/T13927-1992
FULL PORT, PAD GẮN TRỰC TIẾP ISO5211
THIẾT KẾ STEM CHỐNG THỔI
THIẾT BỊ VẬN HÀNH/ KHÓA Đòn Bẩy
THÂN ĐÚC ĐẦU TƯ
TIÊU CHUẨN VẬT LIỆU: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Các bộ phận và vật liệu chính

Vật liệu lót: FEP cho axit mạnh nói chung; PFA cho axit đậm đặc ở nhiệt độ cao; PTFE có khả năng tương thích hóa học rộng và yêu cầu độ tinh khiết cao.

Tính phù hợp chân không: "Có" nghĩa là phù hợp với quy trình áp suất âm

Tiêu chuẩn mặt bích: Phải phù hợp với đường ống của bạn (HG / GB / ANSI / DIN)

Kích thước chính

Đường kính danh nghĩa		Kích thước tiêu chuẩn/mm							Tham chiếu/mm
DN/mm	NPS/inch	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

Câu hỏi thường gặp

1: Van bi lót flo JOEPAI có những chứng nhận chất lượng nào?

Công ty chúng tôi đã thông qua chứng nhận hệ thống quản lý chất lượng ISO 9001. Các sản phẩm cốt lõi của chúng tôi đã đạt được chứng nhận CE và đáp ứng các tiêu chuẩn an toàn và môi trường quốc tế. Tất cả các sản phẩm đều có thể cung cấp Báo cáo truy xuất nguồn gốc vật liệu (MTC) và tài liệu chứng nhận xuất khẩu (CE, ISO) để đáp ứng các yêu cầu tuân thủ của toàn bộ quy trình dự án.

2: Van bi lót flo của bạn có thể xử lý được những chất ăn mòn nào?

Van bi mặt bích lót flo được thiết kế đặc biệt cho các điều kiện môi trường có độ ăn mòn cao và độ tinh khiết cao, với thiết kế lớp lót PTFE/FEP/PFA. Nó có thể ngăn chặn một cách hiệu quả sự ăn mòn của môi trường ăn mòn mạnh trên kim loại thân van, đồng thời duy trì độ kín và hoạt động lâu dài trong các điều kiện làm việc khắc nghiệt như axit hydrofluoric, nước cường toan, axit nitric đậm đặc và kiềm mạnh.

3: Đặc điểm chính của van bi là gì?

Đặc điểm chính của van bi là cấu trúc nhỏ gọn, vận hành và bảo trì dễ dàng, phù hợp với môi trường làm việc thông thường như nước, dung môi, axit và khí tự nhiên, cũng như môi trường có điều kiện làm việc khắc nghiệt như oxy, hydro peroxide, metan và ethylene. Van bi mặt bích có lót flo có thể được đóng chặt chỉ với một góc quay 90 độ và mômen quay nhỏ. Khoang thân van hoàn toàn bằng nhau mang lại điện trở thấp, kênh dòng chảy thẳng cho môi trường.

4: Bạn tuân theo tiêu chuẩn thiết kế và thử nghiệm nào?

Theo chi tiết sản phẩm: MẶT ĐỐI: GB/T12221-1989; KÍCH THƯỚC CUỐI MẶT BÍCH: GB/T9113.1-2000; THIẾT KẾ: GB/T12237-1989; KIỂM TRA: GB/T13927-1992. Van là FULL PORT, THIẾT BỊ HOẠT ĐỘNG/KHÓA Đòn bẩy và PAD GẮN TRỰC TIẾP ISO5211 tùy chọn cho Vận hành tự động, THIẾT KẾ STEM CHỐNG THỔI và THÂN ĐÚC ĐẦU TƯ.

5: Các bộ phận chính và thân máy được sử dụng vật liệu gì?

Các bộ phận thân máy và vật liệu chính: Thân WCB/CF8/CF8M, Nắp WCB/CF8/CF8M, Ghế PTFE/PPL, Bóng SS304/SS316, Bu lông SS/SS316, Miếng đệm PTFE, Đai ốc SS/SS316, Thân SS304/SS316, Miếng đệm lực đẩy PTFE, Vòng chữ O Viton, Bao bì PTFE, Gland SS/SS316. Các tùy chọn tiêu chuẩn vật liệu bao gồm S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 và SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Van này được sử dụng rộng rãi cho những ứng dụng gì?

Được sử dụng rộng rãi trong các ứng dụng hóa học, dược phẩm, mạ điện, luyện kim và bảo vệ môi trường đòi hỏi mức độ kiểm soát ăn mòn cực cao. Nó là thành phần điều khiển van chìa khóa không thể thay thế trong các hệ thống bảo vệ môi trường hóa học.
