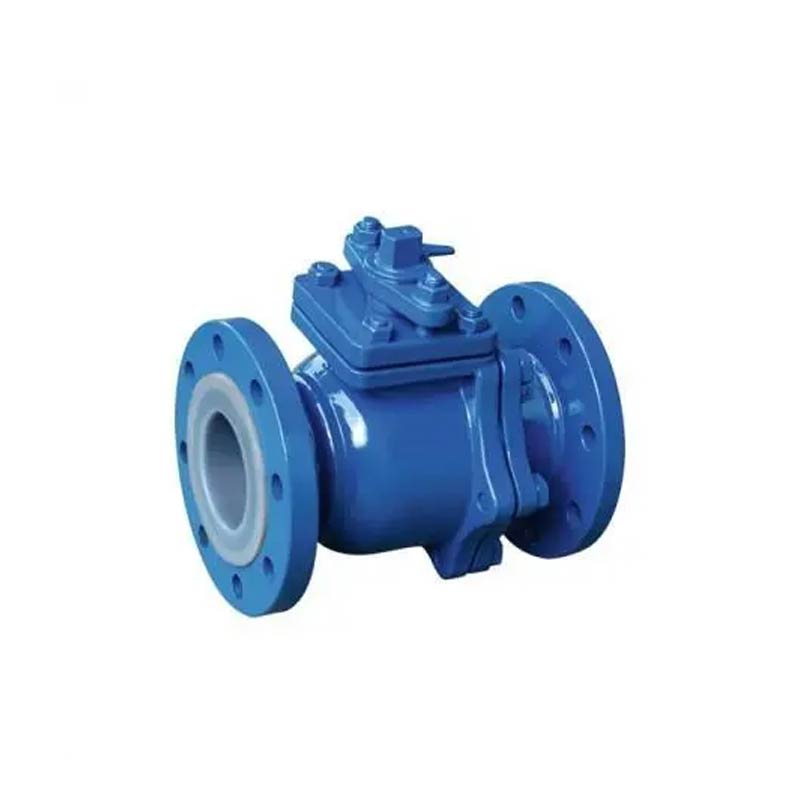

JOEPAI Van bi vận hành bằng thép đúc bằng thép đúc PTFE-PFA PN16 và phích cắm đều giống nhau loại van, nhưng mặt khác, bộ phận đóng/mở của van Van bi là một quả cầu có lỗ tròn, quay cùng với thanh để đạt được việc mở và đóng van
Thực hiện giám sát chất lượng toàn bộ quy trình, tỉ mỉ và toàn diện
thử nghiệm!
Kiểm soát chi phí nội bộ hiệu quả giúp giảm chi phí và mang lại lợi ích cho khách hàng!
Dây chuyền sản xuất tiên tiến, đủ hàng, thời gian giao hàng rút ngắn!
1.Van bi 2PC có lớp lót PTFE-PFA PN16 có độ ổn định hóa học cao và có thể
được sử dụng trong bất kỳ môi trường ăn mòn nghiêm trọng nào khác ngoại trừ kim loại kiềm cầu chì
và phần tử F
2. Nó sử dụng cấu trúc bóng trôi, đường kính đầy đủ để đảm bảo không rò rỉ
đóng van trong toàn bộ phạm vi áp suất, và cũng được sử dụng
để bảo trì đường ống
3. Sự kết hợp giữa thanh bi đóng mở để đúc van
loại bỏ tác động và áp lực, đảm bảo sử dụng an toàn
4. Cấu trúc nhỏ gọn và hợp lý và buồng lumen tối thiểu làm giảm
duy trì phương tiện. Kết hợp với công nghệ đúc đặc biệt,
bề mặt niêm phong là tinh tế và hoàn hảo. Và sử dụng bao bì PTFE để đảm bảo không
rò rỉ van
5. Cấu trúc hai mảnh và ba mảnh phù hợp với nhiều đường ống khác nhau
hệ thống và điều kiện làm việc. Van bi ba mảnh ngăn cách
thân van từ cả hai phía, cho phép thay thế và bảo trì nhanh chóng
THIẾT KẾ STEM CHỐNG THỔI

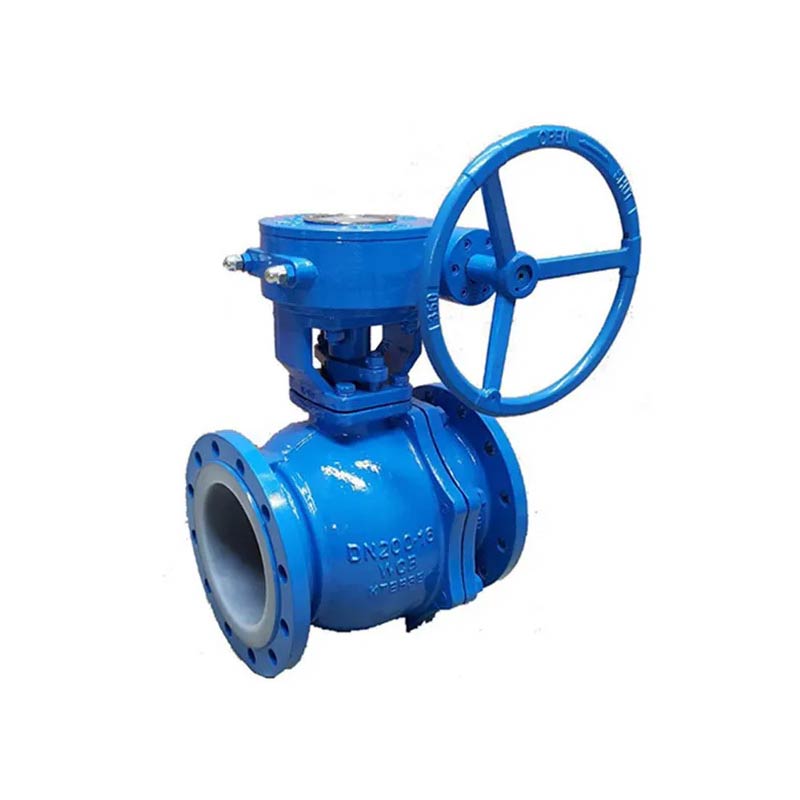

VẬN HÀNH Đòn Bẩy/ THIẾT BỊ KHÓA/ VẬN HÀNH BÁNH RĂNG
THÂN ĐÚC ĐẦU TƯ
TIÊU CHUẨN VẬT LIỆU: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Tên/Chất liệu | WCB | CF8 | CF3 | CF8M | CF3M |
| Thân hình | WCB | CF8 | CF3 | CF8M | CF3M |
| Bóng/Thân cây | WCB | CF8 | CF3 | CF8M | CF3M |
| lót | FEP / PFA / PO / PTFE | ||||
| Ghế | PTFE / RPTFE | ||||
| Bu lông/đai ốc | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Tiêu chuẩn thiết kế & sản xuất | HG/T3704, GB/T12237 | API 6D | ||
| Tiêu chuẩn kích thước FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Tiêu chuẩn mặt bích | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Tiêu chuẩn kiểm tra & thử nghiệm | HG/T13927, JB/T9092 | API 598 | ||
| Đường kính bình thường | DN15~DN350 | 1/2”~14” | ||
| Áp suất bình thường | 1.0MPa | 1,6 MPa | 150LB | |
| Áp suất thử | Kiểm tra vỏ | 1,5MPa | 1,5MPa | 1,5MPa |
| Kiểm tra áp suất cao | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Kiểm tra áp suất thấp | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Phạm vi nhiệt độ | FEP:-29oC~120oC, PFA:-29oC~180oC, PTFE:-29oC~150oC | |||
| Phương tiện áp dụng | Môi trường ăn mòn mạnh: Axit clohydric, Axit Nitric, Axit flohydric, clo lỏng, axit sunfuric và nước cường toan v.v. | |||
| DN (mm | PNS (Inch) | L | D | D1 | D2 | f | b | Z-Φd | LÀM | H |
| PN1.0MPa/1.6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 12-23/8 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 26-12-26 | 240 | 380 |
