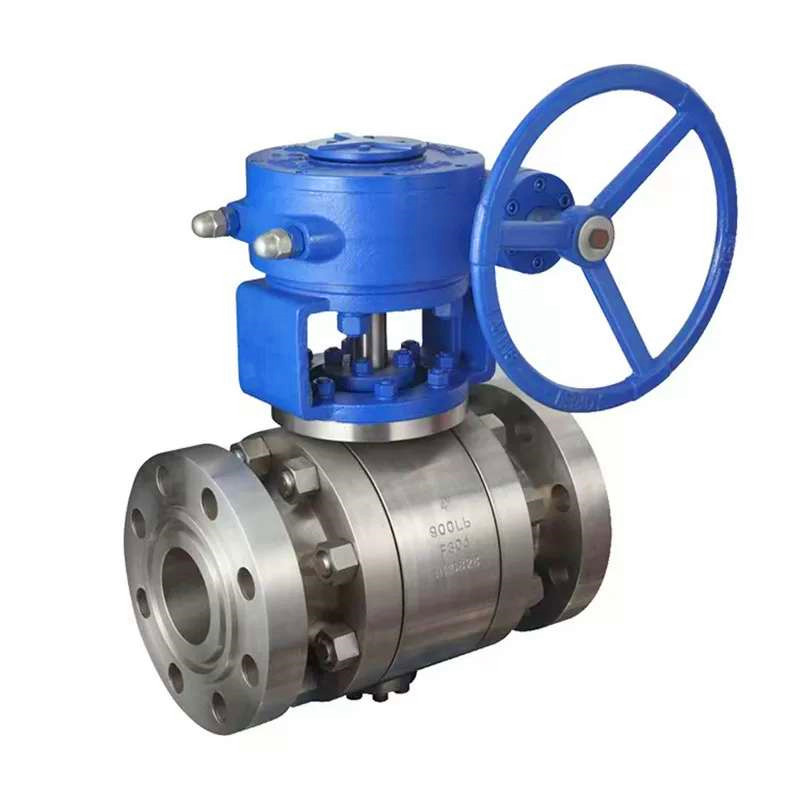

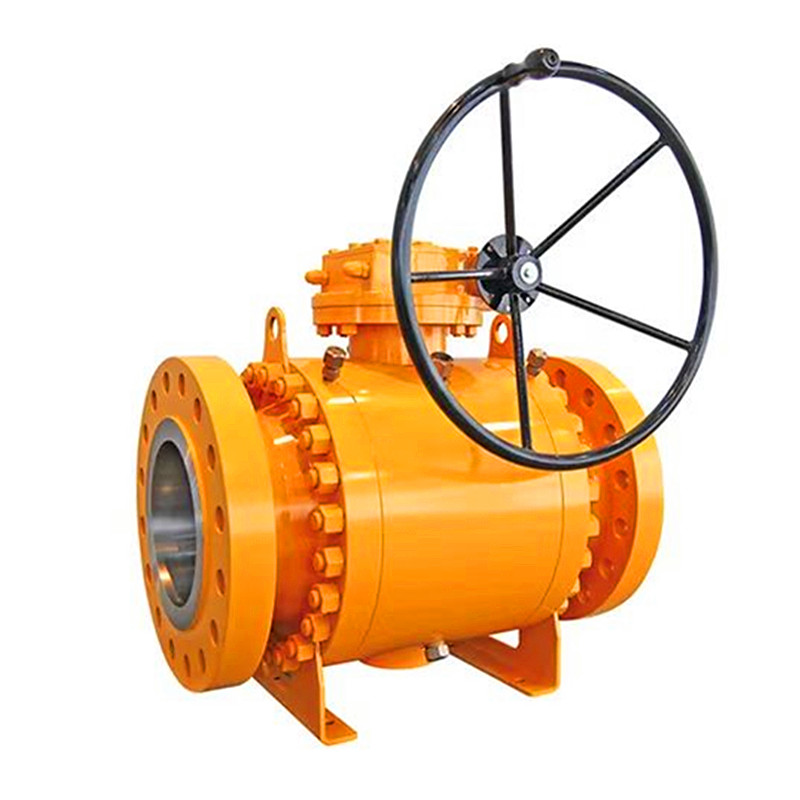

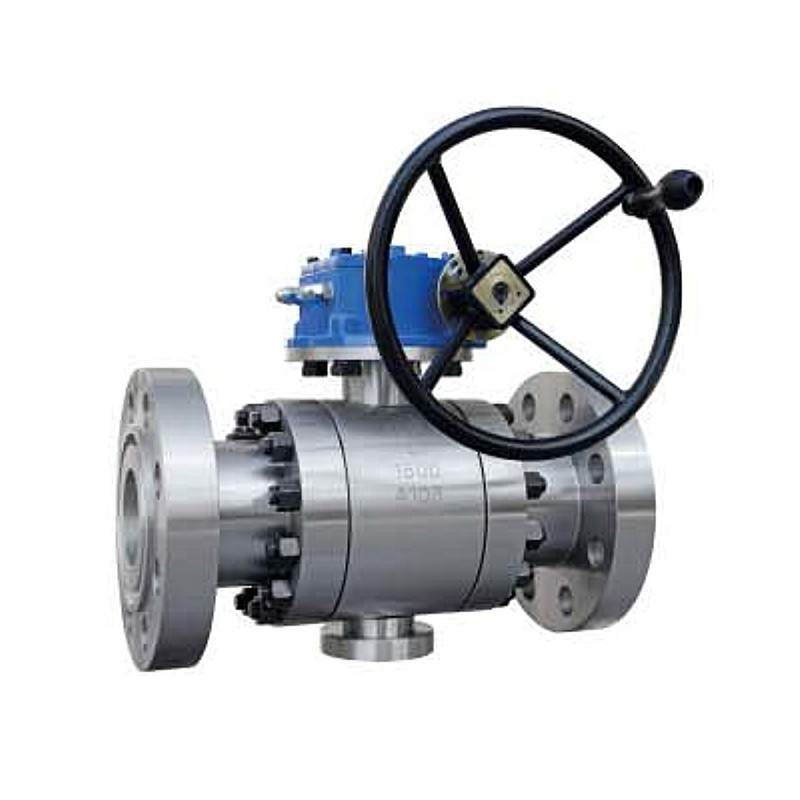

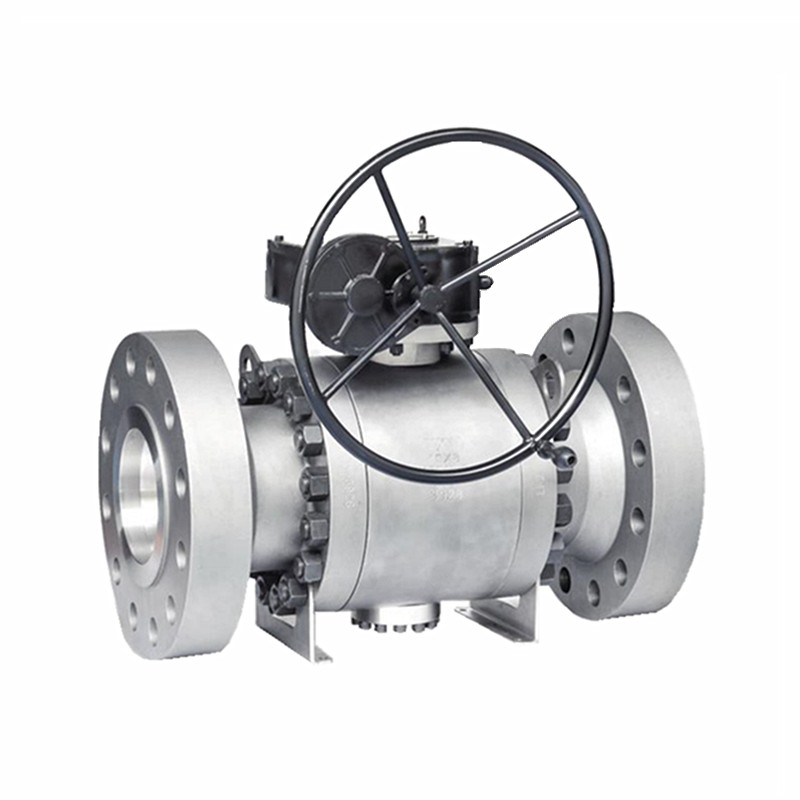

Van bi mặt bích 3 mảnh bằng thép không gỉ rèn

JOEPAI Van bi trục mặt bích 3 mảnh bằng thép không gỉ rèn JOEPAI bao gồm ba thành phần, tạo điều kiện thuận lợi cho việc tháo gỡ và bảo trì. Các bộ phận bên trong có thể được thay thế mà không cần tháo dỡ toàn bộ đường ống, giúp giảm đáng kể thời gian và chi phí bảo trì. Thân van được làm bằng thép không gỉ ASTM A182 F304 hoặc F316L, có độ bền cao và khả năng chống ăn mòn tốt. Trong các ứng dụng công nghiệp liên quan đến các điều kiện khắc nghiệt như áp suất cao, nhiệt độ cao hoặc môi trường ăn mòn, van bi thép không gỉ rèn thường là lựa chọn đáng tin cậy hơn van đúc. Không giống như hầu hết các van bi sử dụng quy trình đúc, van rèn cải thiện đáng kể độ bền kết cấu và khả năng chịu áp lực thông qua phương pháp sản xuất độc đáo. Chọn van bi rèn cho các điều kiện khắc nghiệt mà độ an toàn, độ tin cậy và độ bền tối đa là không thể thương lượng.

Tính năng sản phẩm

• Vật liệu thép rèn: Thân, bi và thân van đều được làm bằng thép không gỉ rèn chất lượng cao (F304, F316) , được xử lý thông qua quá trình rèn chính xác để loại bỏ các khuyết tật đúc, đảm bảo độ bền cao và khả năng chống ăn mòn tốt.

• Thiết kế cổng đầy đủ: Thiết kế cổng đầy đủ tối ưu hóa đường dẫn dòng chất lỏng, giảm tổn thất áp suất và cải thiện hiệu quả kiểm soát dòng chảy.

• Van bi sử dụng thiết kế bi gắn trên trục (cố định) để đảm bảo bi luôn ổn định trong quá trình vận hành, giảm mài mòn trên các bộ phận bịt kín..

• Kết nối mặt bích: Sử dụng kết nối mặt bích RF (Mặt nâng) tuân thủ các tiêu chuẩn ASME B16.5, đảm bảo lắp đặt chặt chẽ và đáng tin cậy.

• Hiệu suất bịt kín đáng tin cậy: Ghế van sử dụng vật liệu bịt kín bằng PTFE, PEEK hoặc kim loại để đảm bảo bịt kín không rò rỉ trong điều kiện áp suất cao và nhiệt độ cao.

• Thiết kế an toàn cháy nổ: Tuân thủ các tiêu chuẩn an toàn cháy nổ API 607, duy trì hiệu suất bịt kín ngay cả trong điều kiện khắc nghiệt như hỏa hoạn để đảm bảo an toàn hệ thống.

• Thiết kế thân chống tĩnh điện và chống nổ: Được trang bị các thiết bị chống tĩnh điện và thân chống nổ để nâng cao độ an toàn về điện và độ ổn định khi vận hành.

• Nhiều chế độ vận hành: Vận hành thủ công hoặc điều khiển tự động tùy chọn chẳng hạn như bộ truyền động bằng khí nén, điện hoặc thủy lực để đáp ứng yêu cầu của các tình huống ứng dụng khác nhau.

• Thiết kế cản dòng chảy thấp: Đường dẫn dòng chảy bên trong trơn tru giúp giảm lực cản dòng chảy, giảm mức tiêu thụ năng lượng một cách hiệu quả và cải thiện hiệu suất hệ thống.

Thông số kỹ thuật

• Đường kính danh nghĩa: 2"~36" (DN50 đến DN900)

• Áp suất danh nghĩa: 600LB đến 2500LB

• Nhiệt độ làm việc: -29oC đến 425oC

• Vật chất: Thép rèn (A105,F304,F316)

• Vật liệu bịt kín: PTFE, RPTFE, PEEK, phớt kim loại

• Kết nối mặt bích theo tiêu chuẩn ASME B16.5

• Chế độ vận hành: Thủ công, Khí nén, Điện, Thủy lực (tùy chọn)

• Tiêu chuẩn thiết kế: API 608, ASME B16.34

• Tiêu chuẩn thử nghiệm: API 598

Trường ứng dụng

• Dầu khí: Được sử dụng trong đường ống dẫn dầu/khí áp suất cao, nhà máy lọc dầu và cơ sở xử lý khí tự nhiên.

• Công nghiệp hóa chất: Thích hợp để xử lý các môi trường ăn mòn như axit, kiềm và dung dịch muối.

• Công nghiệp điện: Áp dụng cho hệ thống nước làm mát và đường ống dẫn hơi nước trong các nhà máy điện.

• Xử lý nước & Cung cấp nước thành phố: Đảm bảo an toàn chất lượng nước và vận hành hệ thống ổn định.

• Kỹ thuật ngoài khơi: Hoạt động xuất sắc trong môi trường nước biển, phù hợp với hệ thống kiểm soát chất lỏng trên giàn và tàu ngoài khơi.

Vật liệu bộ phận chính

Phần thân và phần cuối:

Thép cacbon rèn ASTM A 105;

Thép không gỉ rèn ASTM A 182 F 304 / F 304L;

Thép không gỉ rèn ASTM A 182 F 316 / F 316L;

Thép hợp kim ASTM A 182 F 11 / F 22

Bóng & Thân cây:

ASTM A 182 F304 /  F316 (SS 304 / SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Ghế bi & Đệm thân:

PTFE nguyên chất / 25% thủy tinh chứa đầy - GFT / chứa đầy carbon - CFT

PEEK / Delrin / Grafoil - Vòng than chì

Tuyến đóng gói:

PTFE nguyên chất / 25% thủy tinh chứa đầy - GFT / chứa đầy carbon - CFT

Grafoil - Vòng than chì

Stud & Đai ốc:

ASTM A 193 GR. B7/A 194GR. 2H

SS 304 / SS 316

Kích thước chính

Lớp 600LB                                                                                                                                                                                                                                                                                                                                     Đơn vị: mm

Lớp 900LB                                                                                                                                                                                                                                                                                                                                   Đơn vị: mm
