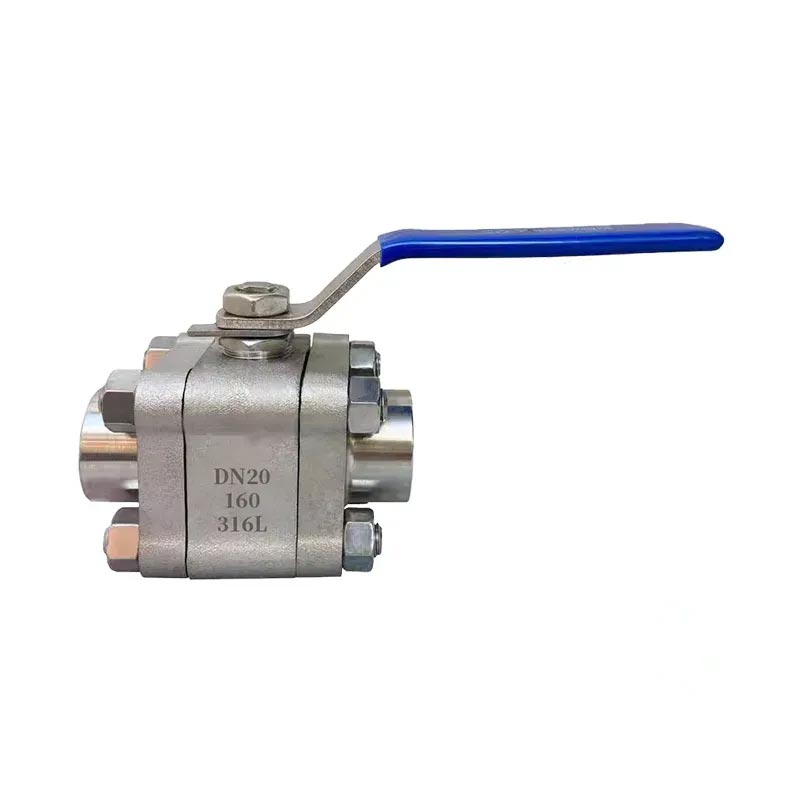

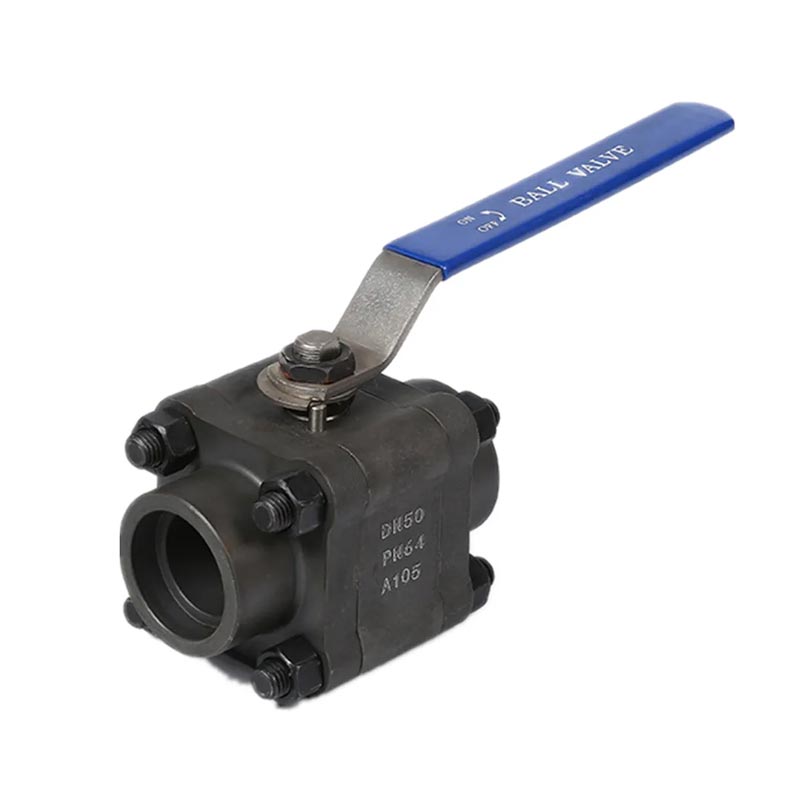

Vít áp suất cao Joepai rèn 3pc Van bóng bằng thép không gỉ là có khả năng cung cấp kiểm soát dòng chảy liền mạch và mất áp suất tối thiểu cho Ứng dụng áp suất cao. Xem xét độ bền và hiệu quả, nó là rất phù hợp cho các ngành công nghiệp như dầu khí, chế biến hóa chất, Xử lý nước, và HVAC. Nó áp dụng một thiết kế cổng đầy đủ, đầu mặt bích cố định và ổ đĩa khí nén, với hiệu suất chống rò rỉ đáng tin cậy và dễ dàng đặc điểm hoạt động. Chọn Qiaopai để có được chất lượng cao và Các giải pháp cụ thể của van có thể tùy chỉnh để đáp ứng nhu cầu của các khác nhau kịch bản ứng dụng.
(1) Tiêu chuẩn thiết kế: ASME B16.34, API608
(2) Kết thúc: NPT, hàn mông, hàn ổ cắm,
(3) Kiểm tra: API 598
(4) Vật liệu: F304, F316, A105N
(5) Kích thước: 1/2 ", 3/4", 1 ", 1-1/4", 1-1/2 ", 2"
(6) Áp suất làm việc: 2000 PSI, PN130.800lb
(7) Vật liệu chỗ ngồi: RPTFE
(8) Nhiệt độ làm việc: -20 đến 300 ° C
(9) Phương tiện làm việc: Nước, dầu, khí, hơi nước, axit, v.v.
| KHÔNG. | Các bộ phận | Vật liệu | ||
| 1 | Thân hình | F316 | F304 | A105n |
| 2 | Nắp | F316 | F304 | A105n |
| 3 | Quả bóng | F316 | F304 | |
| 4 | Thân cây | F316 | F304 | |
| 5 | Bu lông | 304 | ||
| 6 | Nut tuyến | 304 | ||
| 7 | Hạt | 304 | ||
| 8 | Máy giặt mùa xuân | 304 | ||
| 9 | Xử lý | Ss | ||
| 10 | Ghế | Rptfe | ||
| 11 | Đóng gói thân | Rptfe | ||
| 12 | Niêm phong miếng đệm | 304+than chì | ||
| 13 | Máy giặt lực đẩy | Rptfe | ||
| DN | G | DN | D | L | W | H |
| 15 | 1/2 " | 14 | 35 | 92 | 120 | 70 |
| 20 | 3/4 " | 20 | 40 | 111 | 120 | 80 |
| 25 | 1 " | 23 | 50 | 127 | 130 | 90 |
| 32 | 11/4 " | 32 | 60 | 140 | 160 | 110 |
| 40 | 11/2 " | 38 | 65 | 152 | 160 | 120 |
| 50 | 2 " | 49 | 78 | 158 | 280 | 130 |
Vít áp suất cao rèn van bằng thép không gỉ 3pc là cùng loại van với van cắm, ngoại trừ phần tử đóng của nó là một hình cầu xoay quanh đường tâm của thân van để đạt được mở và đóng.
Vít áp suất cao rèn van thép không gỉ 3pc chủ yếu được sử dụng trong các đường ống để nhanh chóng cắt, phân phối và thay đổi hướng dòng chảy của phương tiện truyền thông.
1. Điện trở chất lỏng của vít áp suất cao rèn 3pc Van bóng bằng thép không gỉ 3pc thấp và hệ số điện trở của nó bằng với một đoạn ống có cùng chiều dài.
2. Cấu trúc đơn giản, kích thước nhỏ và trọng lượng nhẹ.
3. Chặt chẽ và đáng tin cậy. Hiện tại, nhựa được sử dụng rộng rãi làm vật liệu bề mặt niêm phong cho các van bóng, có hiệu suất niêm phong tốt và đã được sử dụng rộng rãi trong các hệ thống chân không.
4. Van bóng ba mảnh khí nén rất dễ vận hành và nhanh chóng mở và đóng. Từ mở hoàn toàn đến đóng hoàn toàn, nó chỉ yêu cầu xoay 90 °, giúp dễ dàng kiểm soát từ xa.
5. Dễ dàng bảo trì, van bi khí nén có cấu trúc đơn giản và vòng niêm phong thường có thể di chuyển, giúp dễ dàng tháo rời và thay thế.
6. Khi mở hoàn toàn hoặc đóng hoàn toàn, bề mặt niêm phong giữa bóng và ghế van được phân lập từ môi trường, và sự đi qua của môi trường sẽ không gây xói mòn bề mặt niêm phong van.
7. Vít áp suất cao rèn 3pc Van bóng bằng thép không gỉ có một loạt các ứng dụng, với đường kính từ vài mm đến vài mét và có thể được sử dụng cho máy hút bụi cao đến áp suất cao.
Nếu bạn cần thêm thông tin hoặc đặt hàng, xin vui lòng liên hệ với nhóm bán hàng chuyên nghiệp của chúng tôi ngay lập tức!
