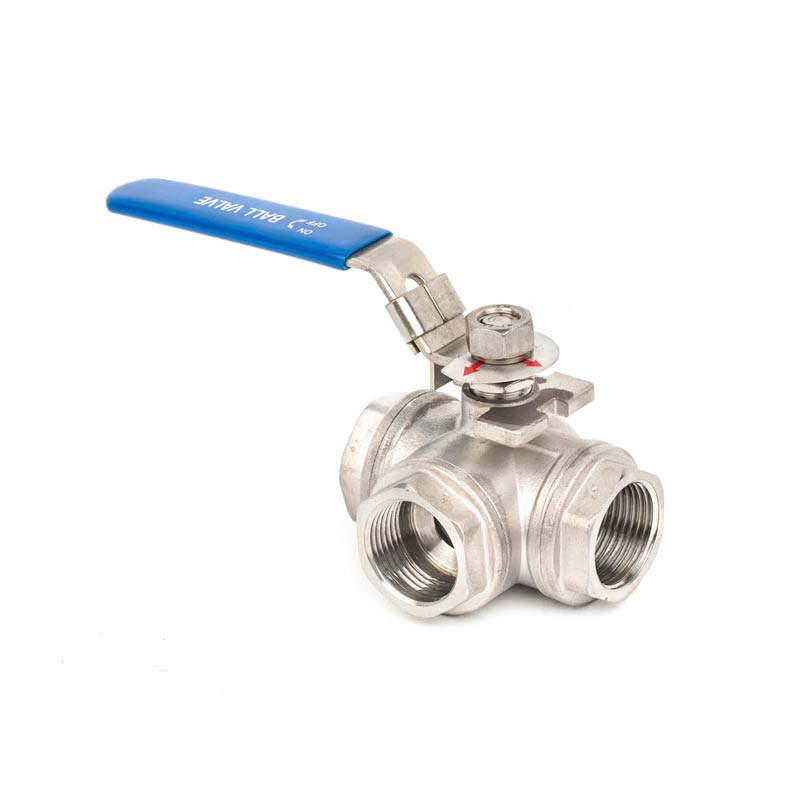

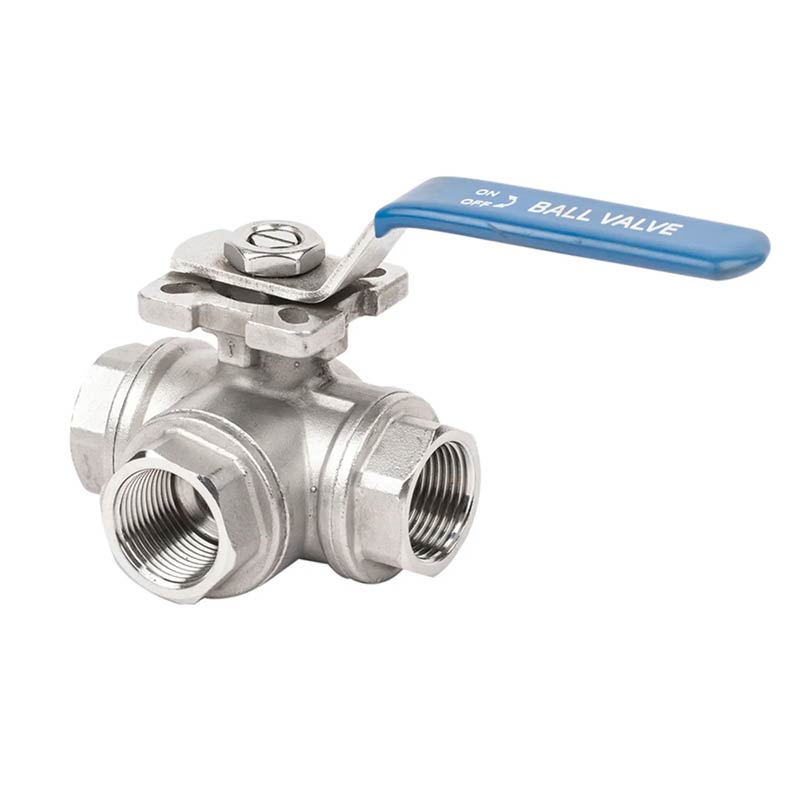

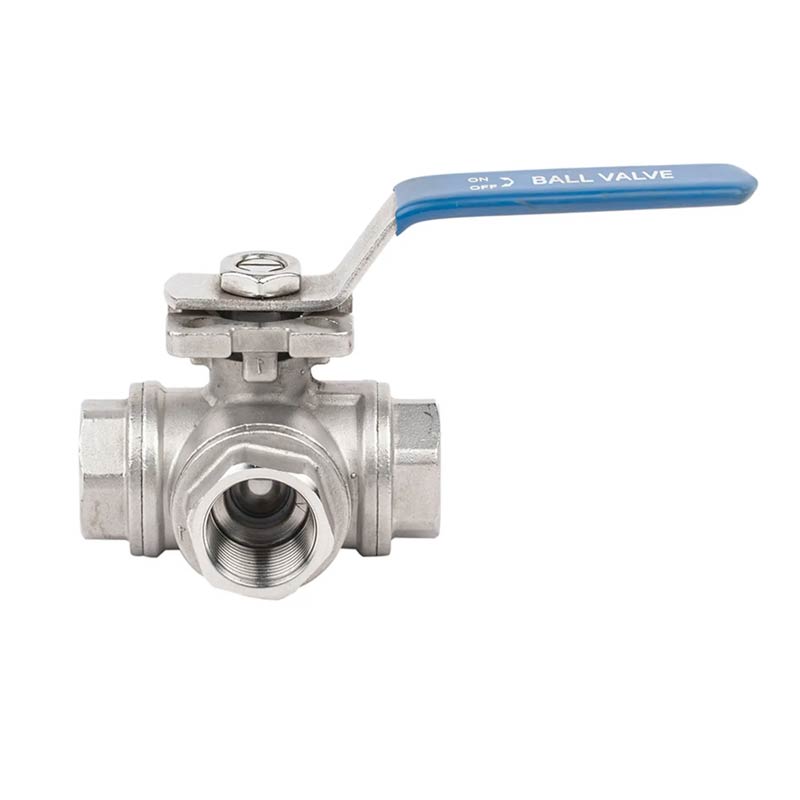

Van bi ba chiều bằng thép không gỉ được sản xuất tại nhà máy Trung Quốc được gọi là JOEPAI, được chia thành hình chữ T và hình chữ L. Thùng hình chữ T nối ba ống trực giao và cắt kênh thứ ba, đóng vai trò trong việc chuyển hướng và sáp nhập. Loại van bi ba chiều chỉ có thể kết nối hai các đường ống trực giao với nhau và không thể duy trì kết nối đường ống thứ ba cùng một lúc. Nó chỉ chơi một vai trò phân phối.
Nguyên lý làm việc của bóng ba chiều bằng thép không gỉ bằng tay Van là để xoay lõi van để van không bị cản trở hoặc bị tắc. Công tắc van bi có trọng lượng nhẹ, kích thước nhỏ, có thể chế tạo thành van bi lớn đường kính, đáng tin cậy trong việc niêm phong, cấu trúc đơn giản, dễ bảo trì và bề mặt bịt kín và bề mặt hình cầu thường ở trạng thái đóng, không dễ bị xói mòn bởi các phương tiện truyền thông. Chúng được sử dụng rộng rãi trong các ngành công nghiệp khác nhau. Van bi hai chiều chủ yếu được sử dụng trong đường ống để cắt, phân phối và thay đổi hướng dòng chảy của phương tiện truyền thông.
1. Van bi ba chiều có kết nối ren thân thiện với người dùng để dễ dàng lắp đặt, bảo trì và đảm bảo hiệu suất không bị rò rỉ.

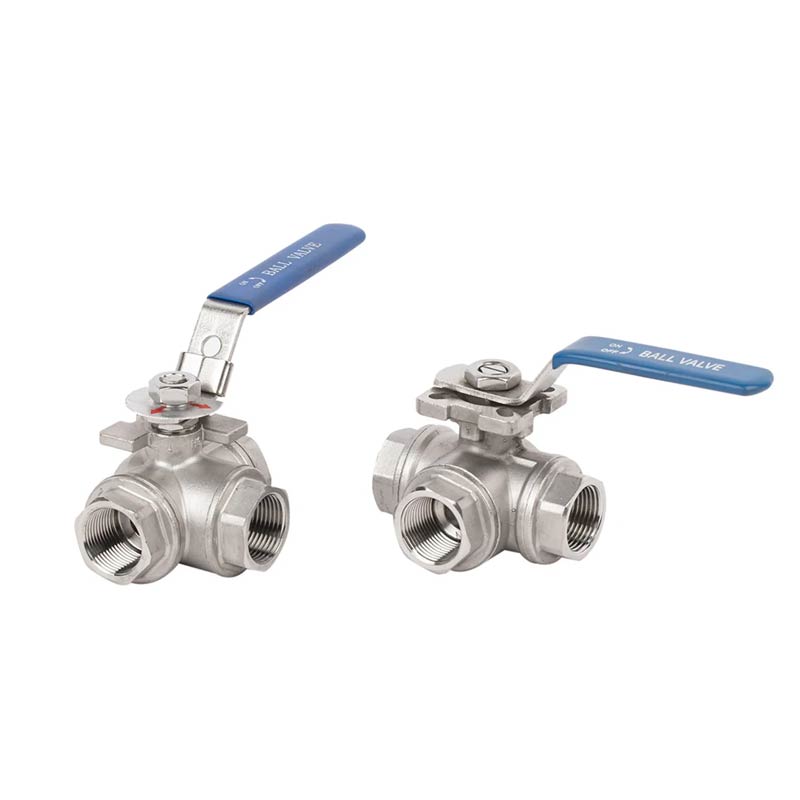

2. Van bi ba chiều được chia thành hình chữ T và hình chữ L, với
tuổi thọ dài, khả năng lưu lượng cao và điện trở thấp
3. Bóng và ghế được gia công chính xác đảm bảo xoay tay cầm trơn tru và bịt kín đáng tin cậy, giảm thiểu rò rỉ chất lỏng.
4. Thích hợp cho xử lý hóa chất, dầu khí, xử lý nước và các hệ thống chất lỏng công nghiệp khác.
5. Cung cấp hiệu suất cao với mức giá cạnh tranh với sự hỗ trợ cho các yêu cầu OEM/ODM và cấu hình tùy chỉnh.
Cơ quan đúc đầu tư
Áp suất làm việc 1000 PSI hoặc W.O.G.
Đóng gói gốc có thể điều chỉnh
Con dấu và ghế Teflon nguyên chất
Phạm vi nhiệt độ: -60 đến 450 ° F
Thân chống nổ, bóng đặc theo yêu cầu của khách hàng
Tay cầm thiết bị khóa (tùy chọn)
| 1 | Thân hình | CF8/CF8M | 8 | Thân cây | SS304/SS316/SS |
| 2 | mũ lưỡi trai | CF8/CF8M | 9 | Máy giặt lực đẩy | PTFE |
| 3 | mũ lưỡi trai | CF8/CF8M | 10 | đóng gói | PTFE |
| 4 | Quả bóng | SS304/SS316/SS | 11 | tuyến | SS304/SS |
| 5 | Ghế | PTFE | 12 | hạt gốc | SS304/SS |
| 6 | Vòng đệm-A | PTFE | 13 | Chặn chỉ rút lui | SS304/SS |
| 7 | Vòng đệm-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | Rc | Đường | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 2/11" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Tên sản phẩm | Van bi ren 3 chiều bằng thép không gỉ |
| 1. Chất liệu | Thép không gỉ 304/316/304L/316L ( CF8/CF8M/CF3/CF3M) |
| 2. Kích thước | 1/4''~4'' ( DN6~DN100) |
| 3.Giấy chứng nhận | ISO9001 & CE&KC |
| 4. Cảng | Cổng giảm/đầy đủ |
| 5. Áp suất làm việc | 1000PSI (PN63/6.3Mpa) |
| 6. Kết nối kết thúc | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Nhiệt độ làm việc. | -20~300oC |
| 8. Phương tiện phù hợp | Nước, khí tự nhiên, dầu và một số chất lỏng ăn mòn |
| 9. Con dấu | PTFE, RPTFE, PPL |
| 10. Khóa | Lựa chọn |
| 11. Kiểm tra và thử nghiệm | Theo API598 |
| Lô hàng | |
| Thời gian giao hàng | 20~30 ngày |
| Bưu kiện | Vỏ gỗ dán xuất khẩu tiêu chuẩn |
| Cảng vận chuyển | Ninh Ba/Thượng Hải, Trung Quốc |
| Điều khoản vận chuyển | Exw, FOB, CFR, CIF, v.v. |
| Điều khoản thanh toán | T/T, Western Union, v.v. |
| Trả trước 30%, số dư 70% được thanh toán trước khi vận chuyển hoặc chống lại bản sao của BL | |
| Bảo hành | 18 tháng sau khi rời nhà máy |
| Lợi thế | OEM được áp dụng |
| Người khác | Chúng tôi cũng sản xuất Van bi mặt bích, Van cổng, Van cầu, Van một chiều, Van cứu hỏa, Van tăng áp, Hàn hoàn toàn Van bi & Bộ lọc chữ Y., v.v. |
