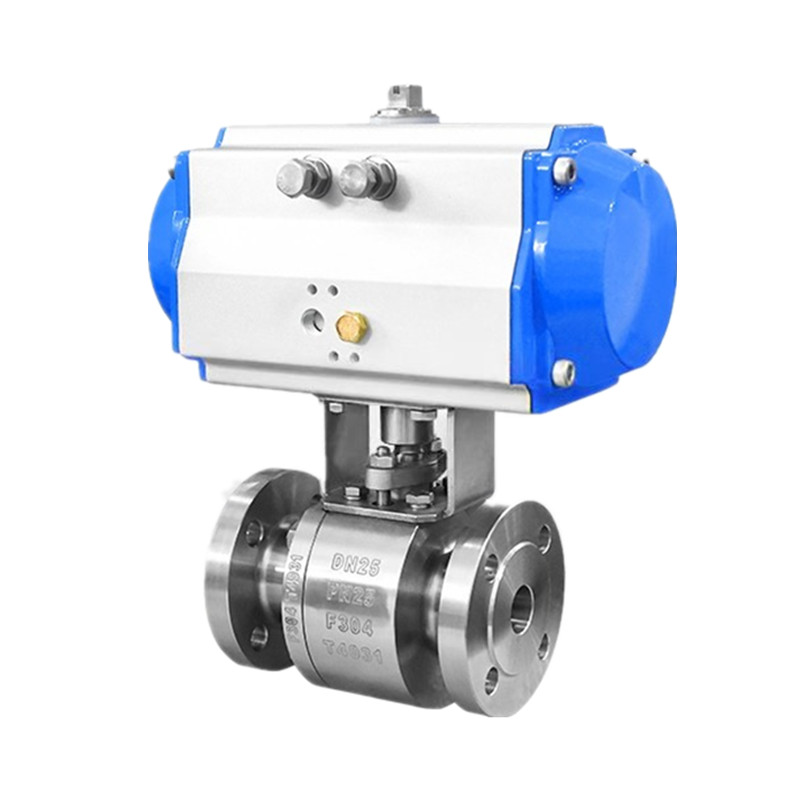

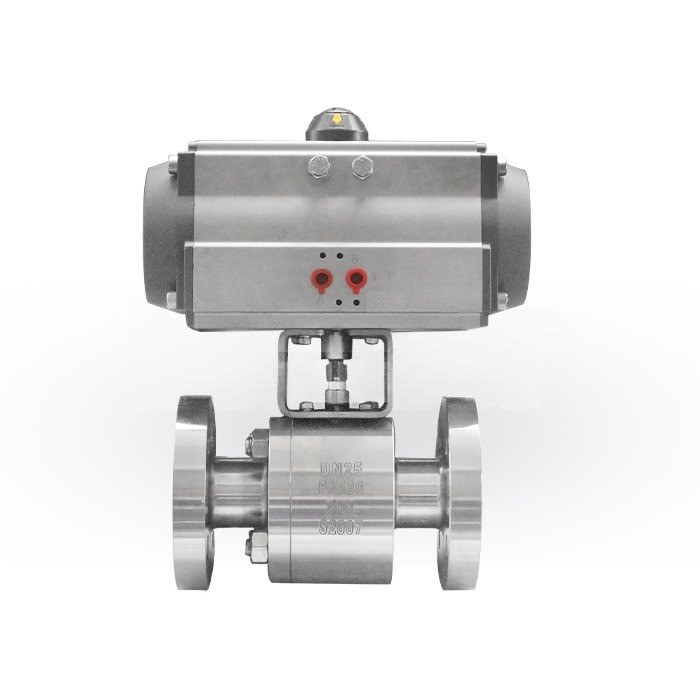

JOEPAI Valve là nhà sản xuất Van bi nổi bằng thép rèn được kích hoạt bằng khí nén trong nhiều năm. Van bi được làm bằng thép rèn, so với thép đúc, có thớ mịn hơn, độ bền cơ học cao hơn, khả năng chống chịu áp suất và va đập cao nên phù hợp với điều kiện nhiệt độ và áp suất cao. Quả bóng nổi di chuyển về phía bệ van dưới áp suất trung bình, tạo thành vòng đệm tự siết chặt; áp suất càng cao thì gioăng càng chặt, đặc biệt thích hợp với đường ống áp suất cao. Bộ truyền động khí nén được dẫn động bằng khí nén, mang lại tốc độ đóng mở nhanh, đồng thời cho phép điều khiển từ xa và vận hành tự động, thích hợp cho việc chuyển mạch thường xuyên hoặc tắt khẩn cấp. Nó có thể được trang bị các phụ kiện như van điện từ, công tắc giới hạn và bộ định vị để đạt được khả năng điều khiển và phản hồi tín hiệu chính xác, đồng thời dễ dàng tích hợp vào hệ thống DCS/PLC.
Bộ truyền động khí nén có khả năng đóng mở nhanh chóng, tạo điều kiện cho việc điều khiển từ xa và tích hợp tự động, nhờ đó nâng cao hiệu quả hệ thống. Truyền động bằng khí nén loại bỏ nguy cơ tia lửa điện, khiến chúng phù hợp với môi trường nguy hiểm như vật liệu dễ cháy và nổ. Trong trường hợp quá tải, bộ truyền động thường chỉ dừng hoặc thông hơi, không gây nguy cơ hư hỏng và đảm bảo an toàn cho hệ thống. Chúng có thể được sử dụng rộng rãi để kiểm soát không khí, nước, hơi nước, dầu, môi trường ăn mòn, bùn và thậm chí cả môi trường phóng xạ, đáp ứng nhu cầu của các điều kiện vận hành phức tạp. Van bi hai mảnh với thân van được bắt vít thành hai phần nên dễ dàng tháo rời, tạo điều kiện thuận lợi cho việc vệ sinh và bảo trì kỹ lưỡng buồng van. Nó đặc biệt thích hợp cho các quy trình đòi hỏi độ sạch đường ống liên tục hoặc chuyển đổi phương tiện thường xuyên.
Thông số kỹ thuật: GB AS DIN JS
Tiêu chuẩn thiết kế: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Mặt đối mặt:GB/T 12221 ASME B16.10
Mặt bích kết thúc:GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS
B2214
Kiểm tra và kiểm tra: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003
Kích thước van: 1/2“–8”
Đường kính: Đường kính đầy đủ
Kết nối cuối: Mặt bích RF
Áp suất danh nghĩa:PN1.6-6.4,Class150~600LB
Kiểm tra sức mạnh: 1,5PN
Kiểm tra con dấu: 1.1PN
Kiểm tra kín khí: 0,6Mpa
Vật liệu chính của thân van: A105,F304,F316,Thép không gỉ song công
Môi trường thích hợp: nước, hơi nước, dầu, chứa sợi, chất rắn nhỏ
hạt, bùn, vv
Nhiệt độ thích hợp: -29oC~180oC；-29oC~425oC；-40 ~ 540oC
| Phần thân và phần cuối | ASTM A 105 - Thép cacbon rèn/A 182 F 304,F 316 Thép không gỉ rèn |
| Thép không gỉ rèn 304 / 304L ASTM A 182 F 304 / F 304L - | |
| ASTM A 182 F 316 / F 316L - Thép không gỉ rèn 316 / 316L | |
| ASTM A 182 F 11/F 22 - Thép hợp kim | |
| Quả bóng | ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) |
| ASTM A 182 F304 / F316 (SS 304 / SS 316) | |
| ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) | |
| ASTM A 182 F304L / F316L (SS 304L / SS 316L) | |
| Thân cây | 304/316 (SS 304 / SS 316) - ASTM A 276 T |
| 304L/316L (SS 304L/SS 316L) - ASTM A 276 T | |
| ASTM A 276 T - 410 (SS 410) | |
| Ball Seat & Body Seal | PTFE nguyên chất / 25% thủy tinh chứa đầy - GFT / chứa đầy carbon - CFT |
| PEEK / Delrin / Grafoil - Vòng than chì | |
| Đóng gói tuyến | PTFE nguyên chất / 25% thủy tinh chứa đầy - GFT / chứa đầy carbon - CFT |
| Grafoil - Vòng than chì | |
| đinh tán & đai ốc | ASTM A 193 GR. B7/A 194GR. 2H |
| SS 304 / SS 316 |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Zd |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 2/11" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
