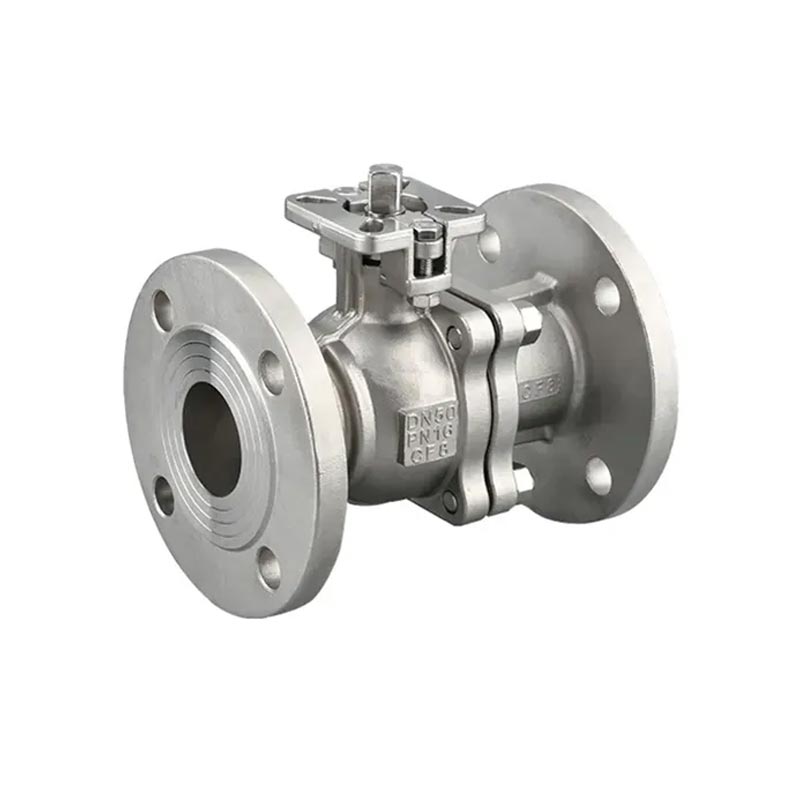

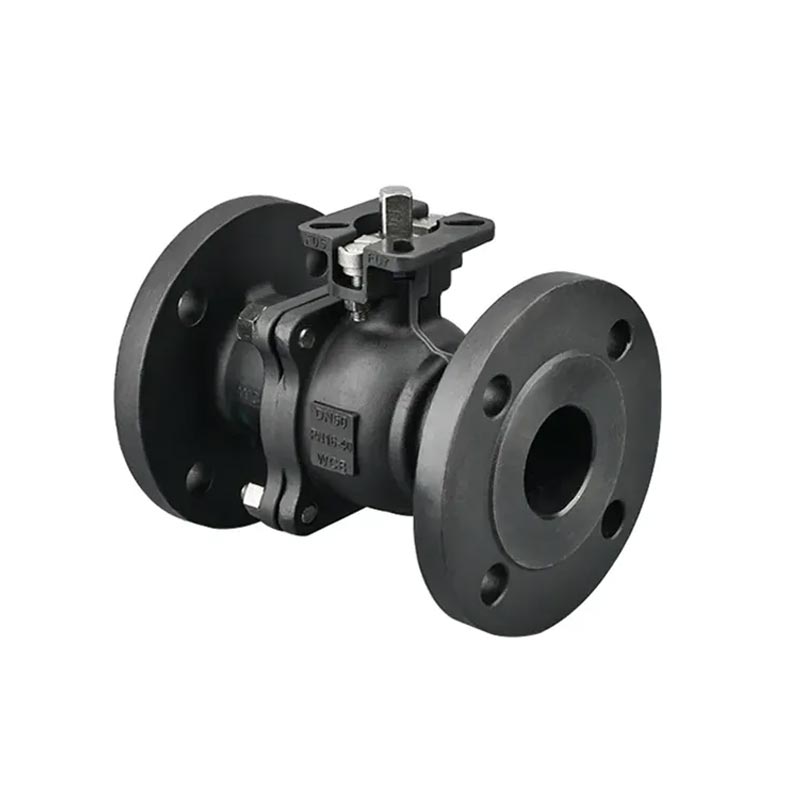

Van bi mặt bích bằng thép carbon JOEPAI 2PC với mặt bích trên ISO5211 cho thiết bị truyền động sử dụng cấu trúc nhỏ gọn và một thiết kế lõi nổi. Bề mặt bịt kín giữa quả bóng và ghế van tự động bịt kín dưới áp lực và bằng carbon chắc chắn thân van bằng thép, nó có dữ liệu tốt về khả năng chịu áp lực, chống mài mòn, chống ăn mòn, vv Nó được sử dụng rộng rãi trong các ngành công nghiệp như dầu mỏ, khí đốt tự nhiên, hóa chất, nhà máy điện và xử lý nước. Với hơn mười năm kinh nghiệm trong sản xuất van bi, Qiaopai áp dụng CNC gia công chính xác, năm điểm kiểm tra chất lượng và kỹ thuật số hệ thống theo dõi quá trình để đạt được khả năng truy xuất nguồn gốc của nhà máy, hiệu suất ổn định, và kết hợp chính xác với tiêu chuẩn của khách hàng cho từng van bi. Nhiều các tiêu chuẩn như DIN, ANSI, JIS, v.v. có sẵn để đáp ứng các tùy chỉnh nhu cầu mua sắm của khách hàng toàn cầu.
Tiêu chuẩn thiết kế: ASME B16.34
Mặt bích cuối: DIN2633 PN16
Mặt đối mặt:BS EN558-1 DIN3202 F4/F5
Kiểm tra và thử nghiệm:API598/EN 12266
Nhà máy lọc dầu, nhà máy hóa dầu, vận chuyển dầu thô và dầu thành phẩm
hệ thống
Đường ống dẫn khí đốt tự nhiên đường dài, điều chỉnh áp suất khí thành phố
trạm
Hệ thống kiểm soát quá trình hóa học
Vận chuyển hơi nước ở nhiệt độ cao, hệ thống tuần hoàn nhiệt
Nồi hơi công nghiệp, kiểm soát an toàn bình chịu áp lực
Sản xuất giấy, luyện kim, dược phẩm, xử lý nước công nghiệp và
các ngành công nghiệp khác
VẬT LIỆU: THÉP CARBON WCB/DIN1.0619
THÉP KHÔNG GỈ 304/1.4308
THÉP KHÔNG GỈ 316/1.4408
Áp suất làm việc:DN15~DN50 PN40;DN65~DN100 PN16
Cổng đầy đủ

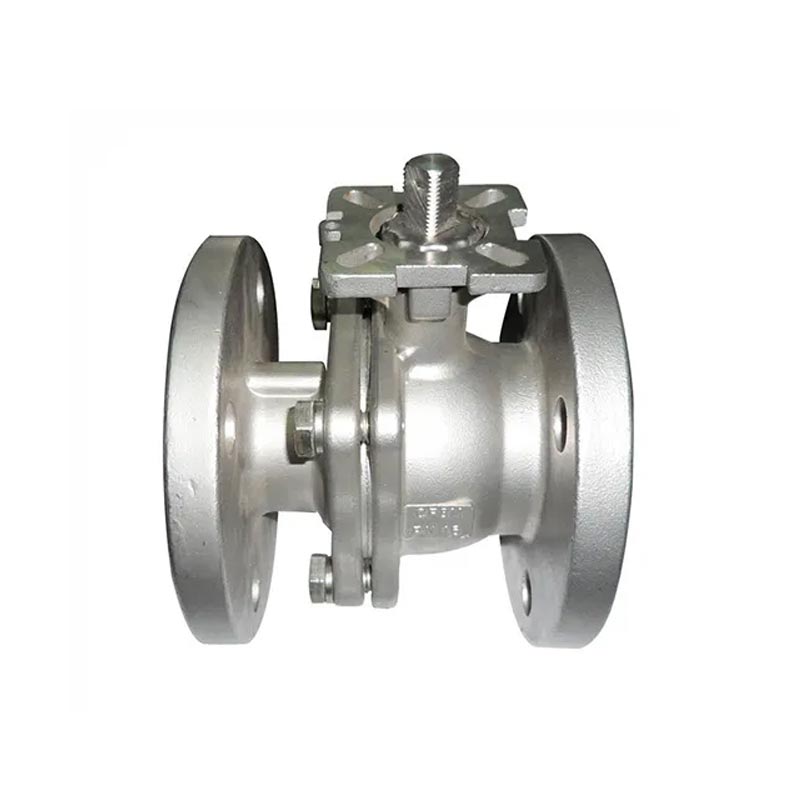

Thân trần với tấm gắn trực tiếp ISO5211 (Mặt bích trên cùng)
Thiết kế thân chống thổi
Thiết bị chống tĩnh điện
Thiết bị khóa

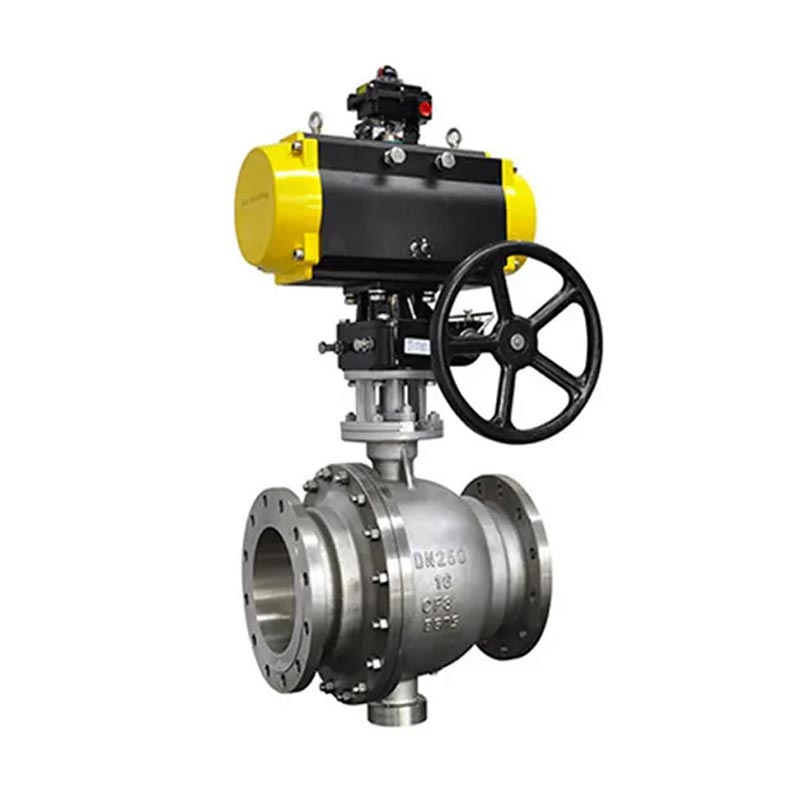

Hoạt động: Bằng tay hoặc Thiết bị truyền động
Đúc đầu tư
Nhiệt độ làm việc: -20oC ~ 150oC
Phương tiện thích hợp: Nước, Dầu, Khí
Đạt chứng nhận hệ thống quản lý chất lượng ISO 9001
Tuân thủ tiêu chuẩn an toàn CE EU
Chứng nhận KC Hàn Quốc áp dụng cho thị trường Châu Á – Thái Bình Dương
Mỗi Van bi mặt bích bằng thép carbon 2PC đã vượt qua bài kiểm tra áp suất cao và kiểm tra độ kín khí
Gia công CNC chính xác, sai số kích thước phím ≤ 0,01mm
Tất cả nguyên liệu thô được phân tích bằng máy quang phổ thành phần hóa học
Cấu trúc nhiệt độ thấp tùy chọn (có cổ van mở rộng)
Cấu trúc chống tĩnh điện và chống cháy có thể cấu hình
Thanh vận hành mở rộng, xử lý lớp phủ đặc biệt (như ENP, FBE)
Hỗ trợ tùy chỉnh xử lý và đóng gói OEM

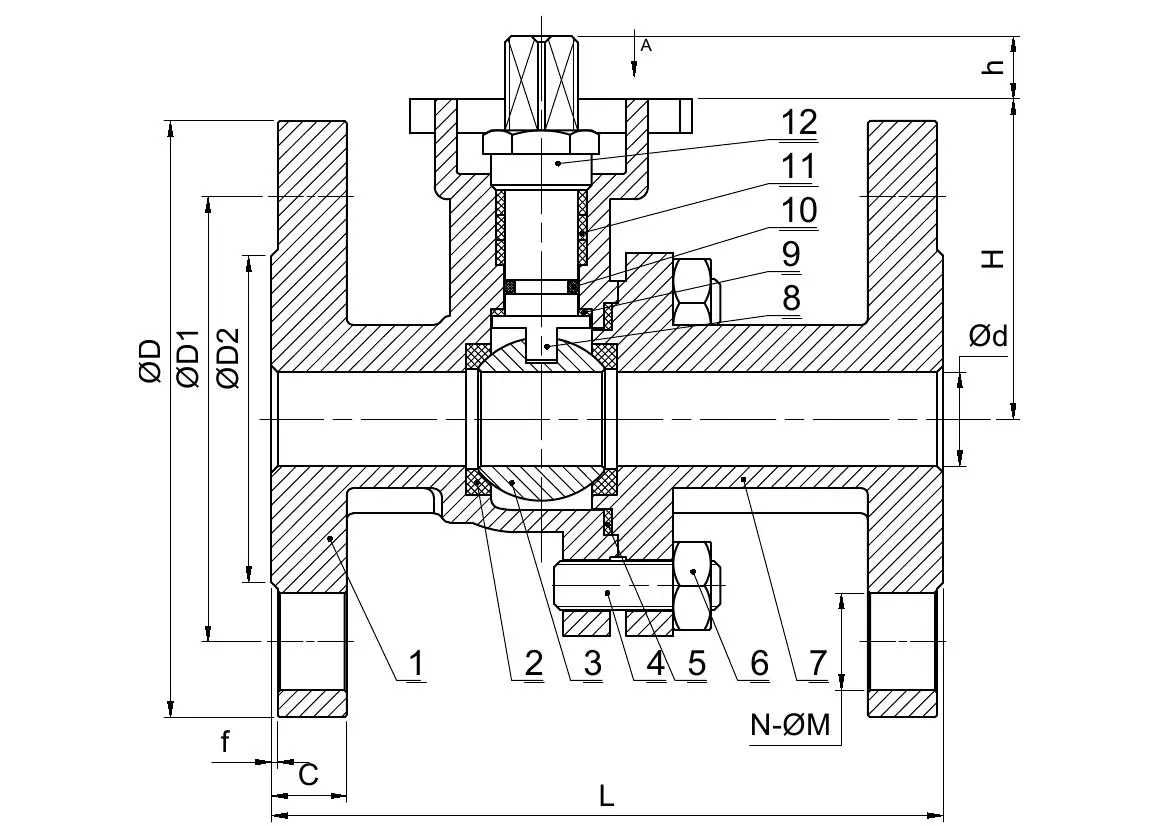

| 1 | Thân hình | WCB/CF8/CF8M | 7 | mũ lưỡi trai | WCB/CF8/CF8M |
| 2 | Ghế | PTFE | 8 | Thân cây | SS304/SS316 |
| 3 | Quả bóng | SS304/SS316 | 9 | Miếng đệm lực đẩy | PTFE |
| 4 | bu lông | SS/SS316 | 10 | Nhẫn chữ O | Viton |
| 5 | Vòng đệm | PTFE | 11 | đóng gói | PTFE |
| 6 | Hạt | SS/SS316 | 12 | tuyến | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-M | h | a | b | A | B | K |
| 1/2" | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4" | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1" | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4" | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 2/11" | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2" | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2" | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3" | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4" | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5" | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6" | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 22-8 | 29 | - | 14 | - | 125 | 27 |
| 8" | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 22-12 | 38 | - | 18 | - | 150 | 36 |
