Van bóng mặt bích

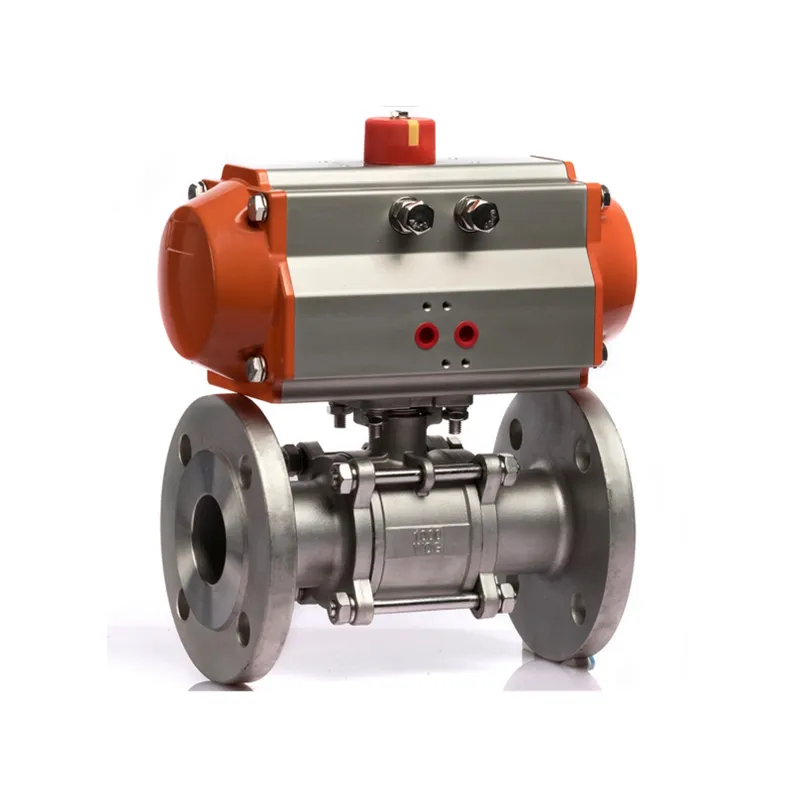

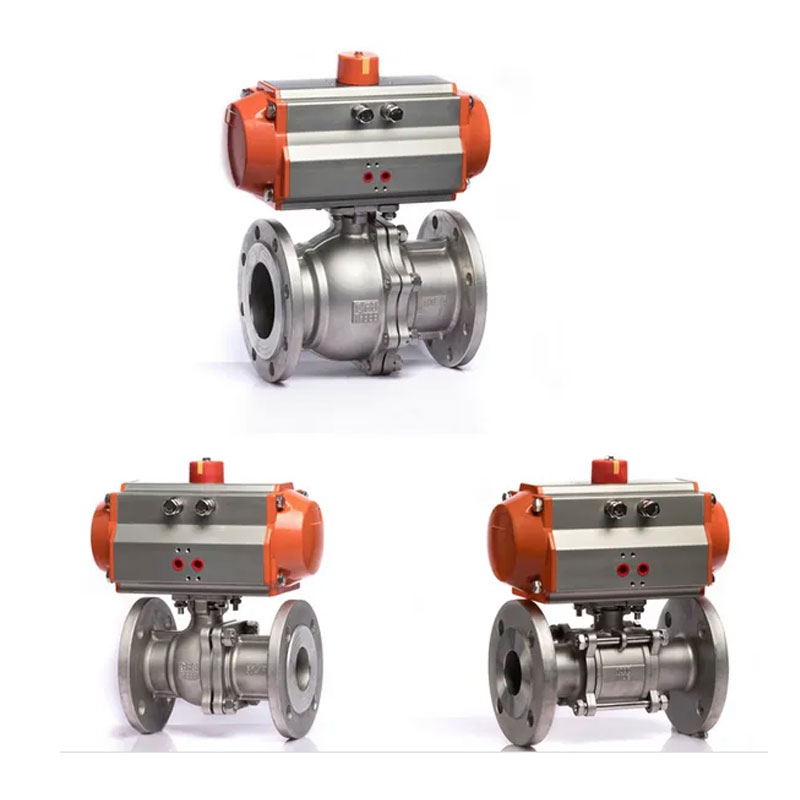

Van bóng mặt bích 3pc với bộ truyền động khí nén PN40
  • Van bóng mặt bích 3pc với bộ truyền động khí nén PN40Van bóng mặt bích 3pc với bộ truyền động khí nén PN40
  • Van bóng mặt bích 3pc với bộ truyền động khí nén PN40Van bóng mặt bích 3pc với bộ truyền động khí nén PN40

Van bóng mặt bích 3pc với bộ truyền động khí nén PN40

Van bóng mặt bích chất lượng cao của Joepai với bộ truyền động khí nén PN40 là một van thường được sử dụng trong các ứng dụng công nghiệp, các ứng dụng yêu cầu kiểm soát từ xa và kiểm soát chất lỏng khi cần phải có thời gian đáp ứng nhanh. Joepai cũng tập trung vào việc cung cấp các dịch vụ tùy chỉnh để đáp ứng nhu cầu độc đáo của khách hàng toàn cầu để cung cấp van.

Wenzhou Joepai Valve Co., Ltd. là nhà cung cấp Tích hợp Thiết kế, R & D, Sản xuất và bán hàng. Van bóng mặt bích 3pc với bộ truyền động khí nén PN40 được sản xuất được sản xuất theo API tiêu chuẩn quốc tế, ANSI, JIS, ISO, DIN, GOST, BS và tiêu chuẩn trong nước JB, GB.

Công ty cũng có thiết kế van CAD, mô hình ba chiều UG và kiểm tra chất lượng và trung tâm thử nghiệm. Thiết bị sản xuất mạnh mẽ và Phương pháp thử nghiệm hoàn hảo có thể cải thiện hiệu quả chất lượng sản phẩm và Bảo vệ hiệu quả lợi ích của khách hàng.

Chào mừng khách hàng trong nước và nước ngoài hợp tác chân thành và tạo ra BRILLIONIONE cùng nhau!


Cấu trúc van và thiết kế

Cấu trúc van mặt bích ba mảnh cho phép trực tuyến trực tiếp Kiểm tra và bảo trì các van được lắp đặt trên đường ống, hiệu quả Giảm thời gian chết của thiết bị và giảm chi phí.

Cấu trúc niêm phong hình nêm của van ba mảnh dựa trên Lực cơ khí được cung cấp bởi thân van để ấn hình bóng vào ghế van để niêm phong, đảm bảo rằng hiệu suất niêm phong của van là không bị ảnh hưởng bởi những thay đổi trong chênh lệch áp suất đường ống và niêm phong đáng tin cậy Hiệu suất được đảm bảo trong các điều kiện làm việc khác nhau.

Thiết kế chỗ ngồi duy nhất của loạt van bóng này giúp loại bỏ vấn đề Sự gia tăng áp lực bất thường ảnh hưởng đến việc sử dụng môi trường trong buồng van.

Van bóng tiêu chuẩn Mỹ ba mảnh có thiết kế mô -men xoắn thấp và một thân được thiết kế có cấu trúc có thể dễ dàng mở và đóng lại chỉ với một tay cầm nhỏ; Chức năng mở và đóng không ma sát giải quyết vấn đề của các van truyền thống ảnh hưởng đến niêm phong do ma sát lẫn nhau giữa niêm phong bề mặt.

3PC Flanged Ball Valve with Pneumatic Actuator PN40

Tính năng van

ÁP LỰC PN40
Kích thước mặt đối mặt GB/T12221-1989
Kích thước cuối mặt bích GB/9113
THIẾT KẾ GB/T12237-1989
BÀI KIỂM TRA GB/T13927-1992
Tiêu chuẩn vật chất S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Các bộ phận và vật liệu chính

1 Hex Nut SS304/SS 9 Máy giặt lực đẩy PTFE
2 Bu lông SS304/SS 10 Đóng gói PTFE
3 Máy giặt bu lông SS304/SS 11 Tuyến SS304/SS
4 Thân hình WCB/CF8M/CF8 12 Xử lý SS304/SS
5 Nắp WCB/CF8M/CF8 13 Máy giặt mùa xuân SS304/SS
6 Ghế PTFE 14 Nut gốc SS304/SS
7 Quả bóng SS316/SS304/SS 15 Vỏ nhựa Nhựa
8 Thân cây SS316/SS304/SS

Kích thước chính

NPS DN d D D1 D2 T f L W H Z-D
1/2 " 15 15 45 65 95 16 2 130 125 75 4-14
3/4 " 20 20 58 75 105 16 2 150 125 85 4-14
1 " 25 25 68 85 115 16 2 160 125 95 4-14
11/4 " 32 32 78 100 140 18 2 180 135 100 4-18
11/2 " 40 38 88 110 145 18 3 193.5 165 100 4-18
2 " 50 50 102 125 160 18 3 225 170 135 4-18
21/2 " 65 65 122 145 185 20 3 290 170 135 4-18
3 " 80 76 138 160 200 20 3 310 240 135 8-18
4 " 100 100 158 180 220 20 3 350 245 140 8-18

3PC Flanged Ball Valve with Pneumatic Actuator PN40

Thẻ nóng: Van bóng mặt bích 3pc với bộ truyền động khí nén PN40
