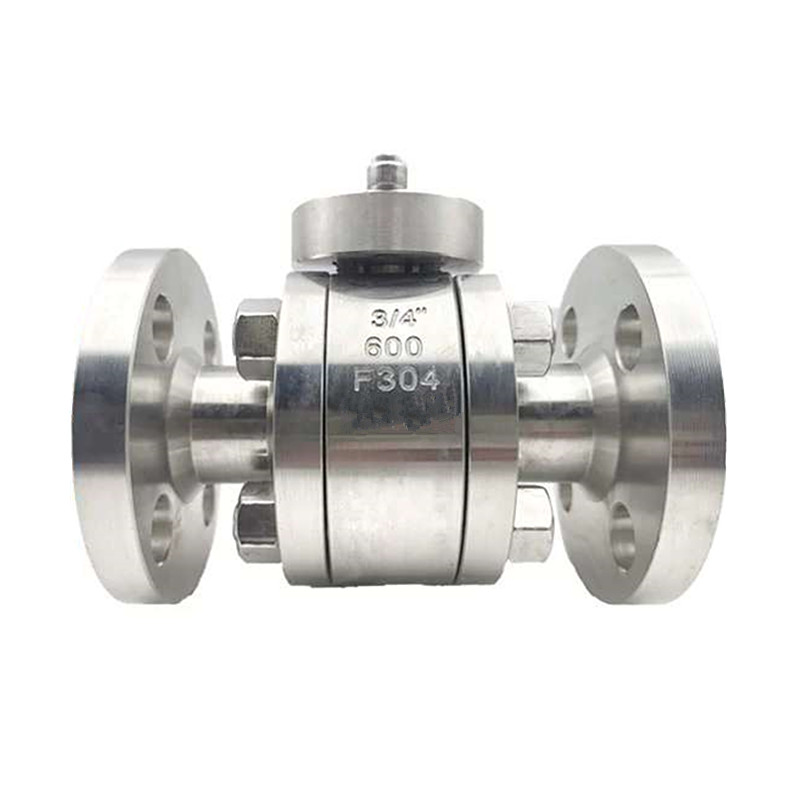

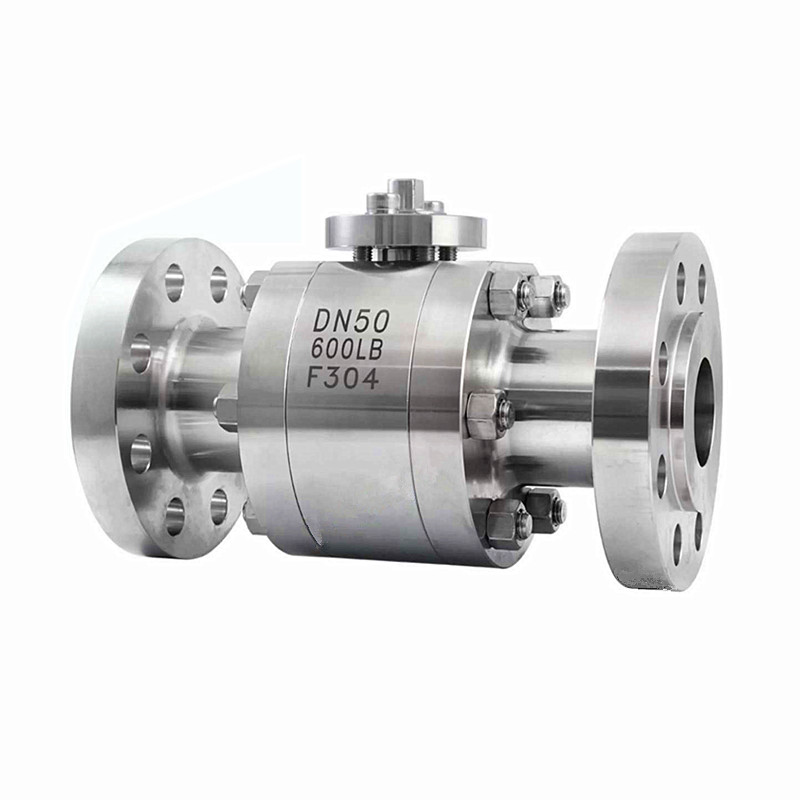

Van bi rèn áp suất cao mặt bích ANSI 600LB

JOEPAI Valve đã tham gia sâu vào thị trường Van bi rèn áp suất cao mặt bích ANSI 600LB từ năm 2003, tập trung vào các dịch vụ tùy chỉnh và xuất khẩu cho van áp suất cao giả mạo, với kinh nghiệm OEM phong phú và quốc tế hồ sơ phù hợp với dự án. Trong các ứng dụng công nghiệp liên quan đến các điều kiện khắc nghiệt như áp suất cao, nhiệt độ cao hoặc môi trường ăn mòn, van bi rèn thường là lựa chọn đáng tin cậy hơn van đúc. Không giống như hầu hết các van bi sử dụng quy trình đúc, van rèn cải thiện đáng kể độ bền kết cấu và khả năng chịu áp lực thông qua phương pháp sản xuất độc đáo. Chọn van bi rèn cho các điều kiện khắc nghiệt mà độ an toàn, độ tin cậy và độ bền tối đa là không thể thương lượng.

Ưu điểm thiết kế

Thiết kế thân ba mảnh: Thân van được chia thành hai phần, tạo điều kiện thuận lợi cho việc bảo trì và thay thế các bộ phận, giảm thời gian ngừng hoạt động, đồng thời cải thiện độ bền tổng thể và hiệu suất bịt kín của van;

Vật liệu thép rèn: Thân van, bóng và thân van đều được làm bằng thép rèn chất lượng cao (ví dụ A105, F304, F316), có độ bền cao và chống ăn mòn tốt. Nó có thể chống lại sự ăn mòn của các phương tiện hóa học khác nhau và kéo dài tuổi thọ của van;

Thiết kế bóng nổi: Bóng có thể nổi tự do dưới áp suất của môi trường và vừa khít với đế van, tạo thành hiệu ứng bịt kín tốt và đảm bảo không có nguy cơ rò rỉ;

Kết nối mặt bích: Áp dụng phương pháp kết nối mặt bích tiêu chuẩn tuân thủ tiêu chuẩn ASME B16.5, đảm bảo độ tin cậy và hiệu suất bịt kín của quá trình lắp đặt;

Thiết kế an toàn cháy nổ: Tuân thủ tiêu chuẩn API 607, van có thể duy trì hiệu suất bịt kín ngay cả trong trường hợp hỏa hoạn, ngăn ngừa rò rỉ môi chất và đảm bảo an toàn hệ thống;

Thiết bị chống tĩnh điện: Được trang bị thiết bị chống tĩnh điện tích hợp, nó ngăn chặn hiệu quả sự tích tụ tĩnh điện, giảm nguy cơ cháy nổ và đặc biệt thích hợp để kiểm soát các phương tiện dễ cháy nổ;

Nhiều chế độ hoạt động: Nó có thể được trang bị bộ truyền động thủ công, khí nén, điện hoặc thủy lực để đạt được điều khiển tự động từ xa.

Sau khi thiết kế van được hoàn thiện, các kỹ thuật viên lành nghề của chúng tôi sẽ tiến hành quá trình rèn. Việc rèn liên quan đến việc áp dụng lực cơ học - thường kết hợp với nhiệt - để định hình kim loại thành các thành phần dày đặc, có độ bền cao. Cả thân van và các bộ phận bên trong đều được rèn, tạo ra các van chịu tải nặng, cực kỳ chắc chắn, mang lại hiệu suất đáng tin cậy ngay cả trong những điều kiện khắt khe nhất.

Thông số kỹ thuật

Đường kính danh nghĩa: 1/2" đến 8" (DN15 đến DN200)

Cấp áp suất: 150LB~600LB

Phạm vi nhiệt độ: -29oC đến +425oC

Phương thức kết nối: Kết nối mặt bích (tuân thủ tiêu chuẩn ASME B16.5)

Chế độ hoạt động: Bằng tay, khí nén, điện, thủy lực

Tiêu chuẩn thiết kế: API 608, ASME B16.34

Tiêu chuẩn thử nghiệm: API 598, ISO 5208

Thiết kế phòng cháy chữa cháy: API 607

Phương tiện áp dụng: Nước, Dầu, Khí, Phương tiện Hóa học, v.v.

Vật liệu của bộ phận van bi rèn

Kích thước chính

Ccô gái 150LB                                                                                                                                                                                                                                                                                                                                                        Đơn vị: mm

Ccô gái 300LB                                                                                                                                                                                                                                                                                                                                                     Đơn vị: mm

Ccô gái 600LB                                                                                                                                                                                                                                                                                             Đơn vị: mm

NPS	DN	d	L			MẶT BÍCH						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
2/11"	40	38	241	/	241	155	114.5	73	7	22.5	22-8	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	22-8	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
