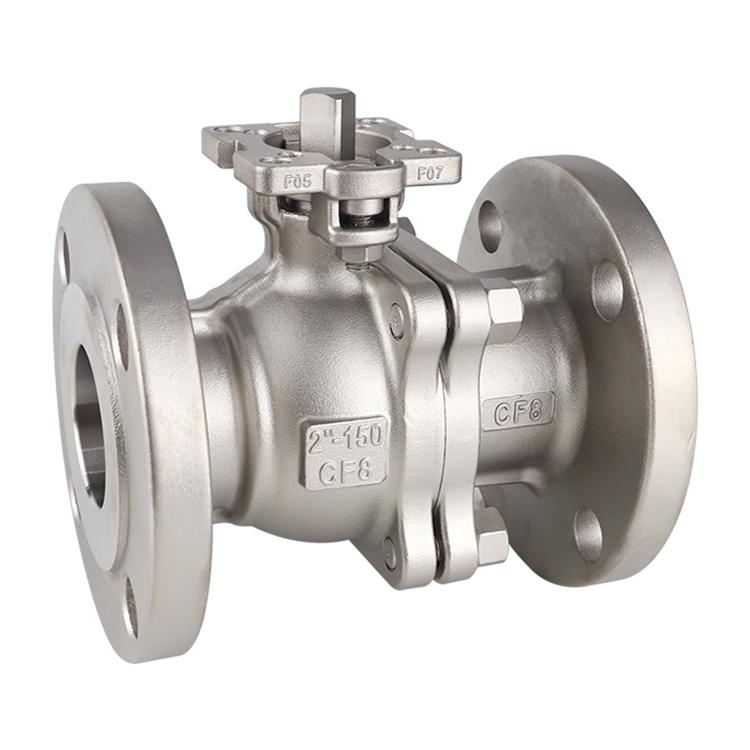

JOEPAI Thương hiệu đảm bảo chất lượng cao, Joepai cung cấp một toàn diện Giới thiệu về Van bóng mặt bích 2-PC tiêu chuẩn ANSI Lớp 150lb liên quan các tiêu chuẩn, lựa chọn, chức năng, sơ đồ cấu trúc, thông số kỹ thuật và mô hình; Kích thước, nguyên tắc làm việc, cài đặt và bảo trì, và Hướng dẫn sản phẩm van bóng; Để cung cấp một loạt các sản phẩm van mặt bích với chất lượng cao, hiệu suất cao, tiêu chuẩn cao, tuổi thọ cao và Giá cả phải chăng cho khách hàng của chúng tôi.
Thân van được trang bị cài đặt chống tĩnh
Thiết kế thiết bị chống đùn thân van
Có các lỗ giảm áp trên rãnh bóng thép
Áp dụng đúc deparaffinized
Thiết kế: ANSI 16.34
Kết thúc mặt bích: Asme B16.5
Kích thước trực diện: Asme B16.10
Kiểm tra & Kiểm tra: API 598
Kích thước: 1/2 "~ 10", áp suất: 150lb ~ 300lb
Cổng đầy đủ, bảng gắn trực tiếp ISO5211
Thiết kế thân cây chống nổ

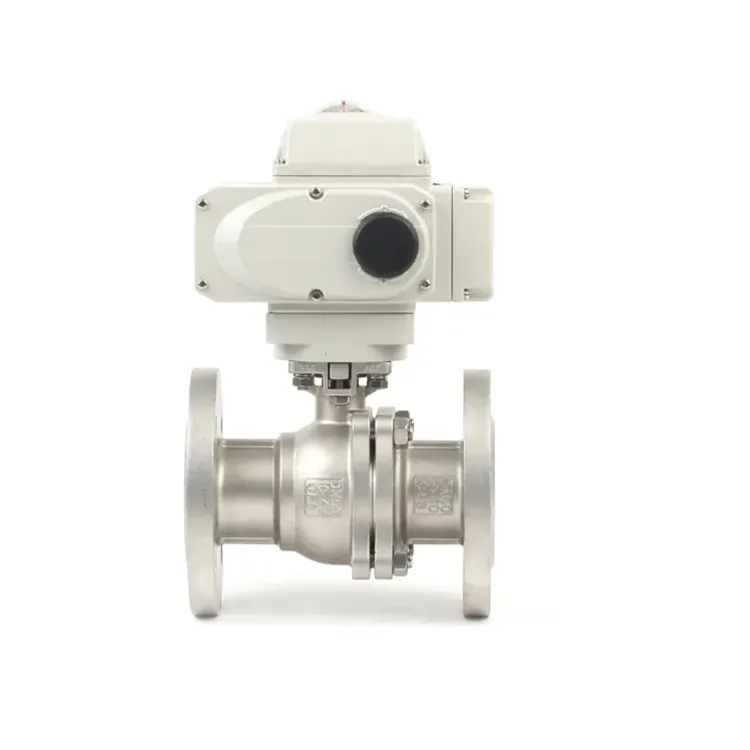

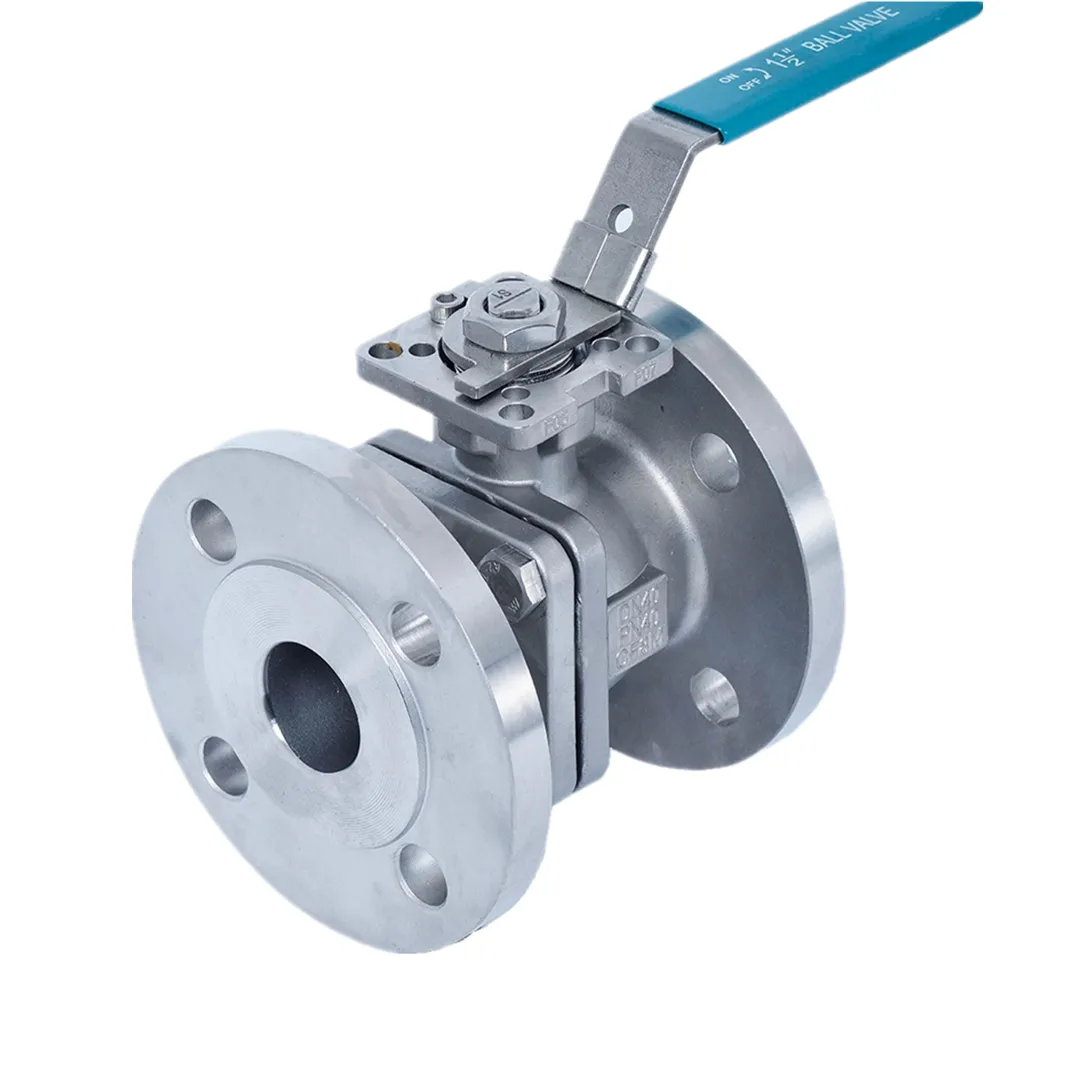

Đòn bẩy hoạt động với thiết bị khóa, bộ truyền động khí nén hoặc điện
Đúc đầu tư

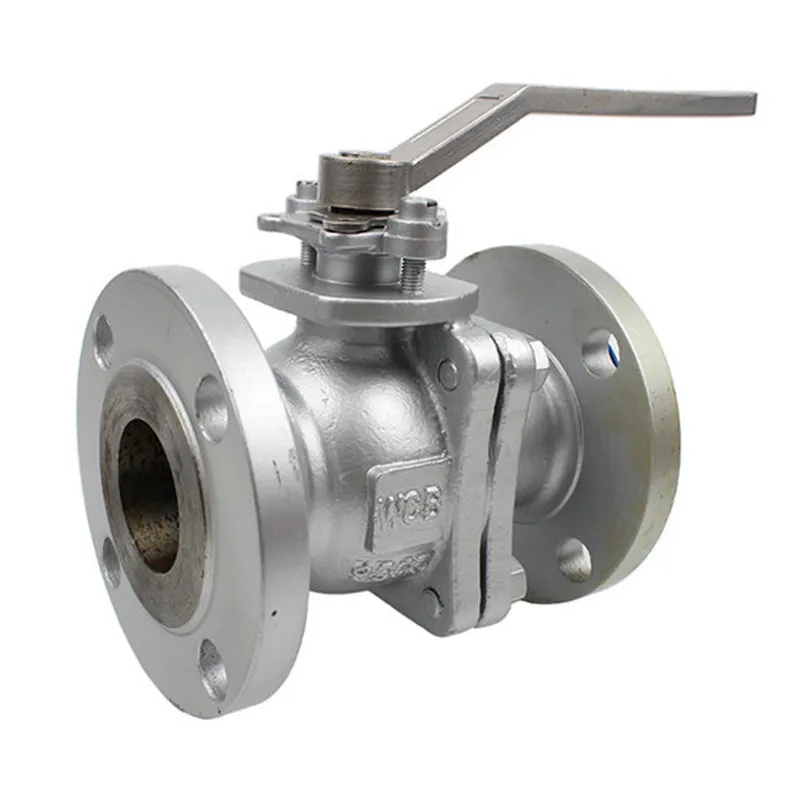

Vật liệu: Thép carbon WCB/DIN1.0619
Thép không gỉ 304/1.4308
Thép không gỉ 316/1.4408
Thích hợp: Nước, dầu, khí
| 1 | Thân hình | WCB/ CF8/ CF8M | 9 | Pads đẩy | WCB/ CF8/ CF8M |
| 2 | Ghế | PTFE | 10 | Đóng gói | WCB/ CF8/ CF8M |
| 3 | Quả bóng | SS304/ SS316 | 11 | Thân cây | SS304/ SS316 |
| 4 | Bu lông | SS304/ SS316 | 12 | Tuyến | SS304/ SS316 |
| 5 | Máy giặt mùa xuân | SS304/ SS316 | 13 | Hạt | SS304/ SS316 |
| 6 | Hạt | SS304/ SS316 | 14 | Máy giặt mùa xuân | SS304/ SS316 |
| 7 | Nắp | WCB/ CF8/ CF8M | 15 | Đòn bẩy | Ss |
| 8 | Miếng đệm | WCB/ CF8/ CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | z -d |
| 1/2 " | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-F16 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-F16 |
| 11/4 " | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-F16 |
| 11/2 " | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-F16 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-F19 |
| 21/2 " | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-F19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-F19 |
| 4 " | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-F19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-F22 |
| 6 " | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-F22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-F22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-F25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-F25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-F29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-F29 |
| NPS | DN | L | D | D1 | D2 | b | t | z -d |
| 1/2 " | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-F19 |
| 1 " | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-F19 |
| 11/4 " | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-F19 |
| 11/2 " | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-F22 |
| 2 " | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-F19 |
| 21/2 " | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-F22 |
| 3 " | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-F22 |
| 4 " | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-F22 |
| 5 " | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-F22 |
| 6 " | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-F22 |
| 8 " | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-F25 |
| 10 " | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-F29 |
| 12 " | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-F32 |
| 14 " | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-F32 |
| 16 " | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-F35 |
