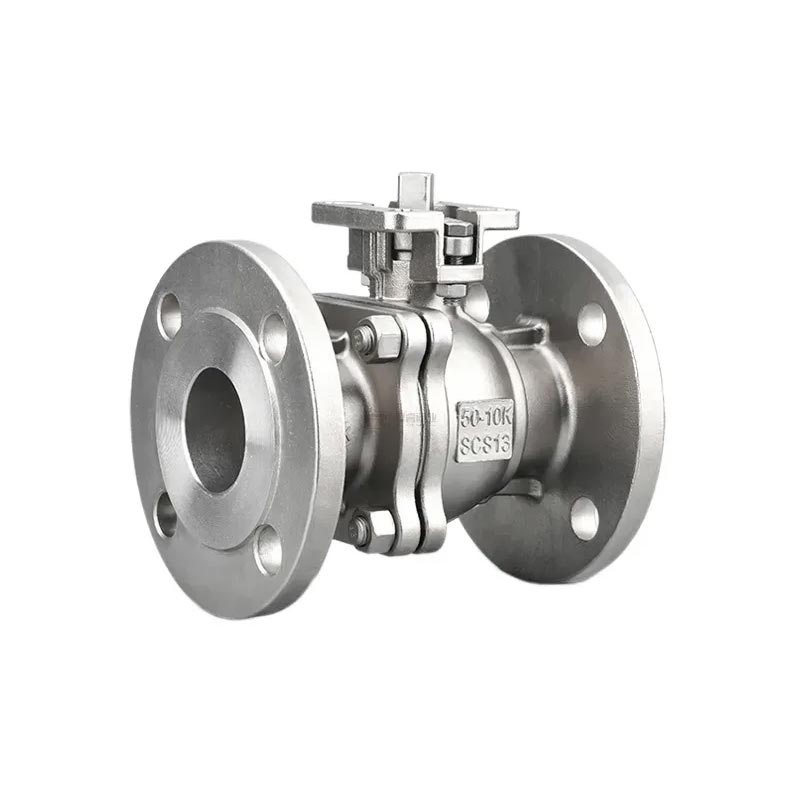

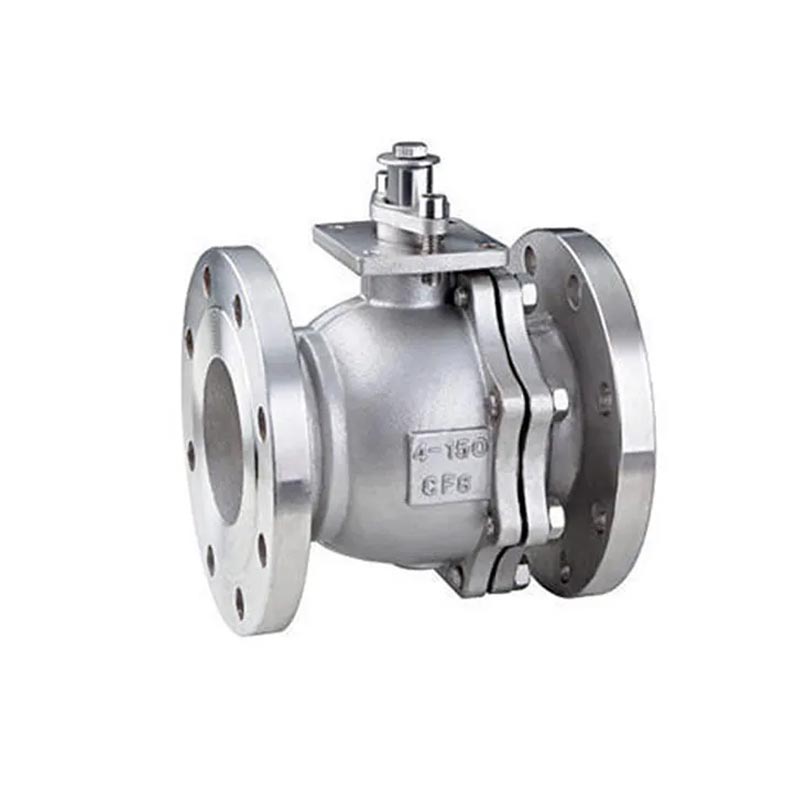

Van bóng mặt bích bằng thép không gỉ

Joepai chất lượng cao bằng thép không gỉ mặt bích có niêm phong tuyệt vời sự ổn định và sức mạnh cấu trúc, làm cho nó trở thành van chính cho chất lỏng Kiểm soát trong các ngành công nghiệp thực phẩm, dược phẩm và hóa chất

Việc lắp đặt và bảo trì van Nên chú ý đến các vấn đề sau:

1. Để lại một vị trí cho tay cầm van để xoay.
2. Không thể được sử dụng để điều chỉnh.
3. Van bóng có cơ chế truyền nên được cài đặt thẳng đứng.

Tính năng sản phẩm

Phạm vi áp suất: 10K
Kích thước trực diện: JIS 2002-2000
Kích thước kết thúc mặt bích: JIS B2212-1999
Thiết kế: ANSI 16.34
Kiểm tra: GB/T13927-1992
Cổng đầy đủ, bảng gắn trực tiếp ISO5211
Thiết kế thân cây chống nổ
Đòn bẩy hoạt động với thiết bị khóa, bộ truyền động khí nén hoặc điện
Tiêu chuẩn vật liệu: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Đặc điểm cấu trúc

1. Mở và đóng cửa miễn phí ma sát

Chức năng này hoàn toàn giải quyết vấn đề của các van truyền thống ảnh hưởng niêm phong do ma sát giữa các bề mặt niêm phong.

2. Cấu trúc gắn trên cùng

Van bóng mặt bích bằng thép không gỉ được lắp đặt trên đường ống có thể được kiểm tra trực tiếp và sửa chữa trực tuyến, có thể giảm hiệu quả thời gian ngừng hoạt động và chi phí thấp hơn.

3. Thiết kế chỗ ngồi đơn

Loại bỏ vấn đề tăng áp suất bất thường trong môi trường buồng van ảnh hưởng đến sự an toàn trong quá trình sử dụng.

4. Thiết kế mô -men xoắn thấp

Thân van được thiết kế đặc biệt có thể dễ dàng mở và đóng lại chỉ với Một van tay nhỏ.

5. Cấu trúc niêm phong hình nêm

Các van dựa vào lực cơ học do thân van cung cấp để nhấn Ball nêm lên ghế van để niêm phong, đảm bảo rằng việc niêm phong Hiệu suất của van không bị ảnh hưởng bởi những thay đổi trong áp suất đường ống sự khác biệt và hiệu suất niêm phong đáng tin cậy được đảm bảo theo nhiều điều kiện làm việc.

6. Cấu trúc tự làm sạch của bề mặt niêm phong

Khi quả cầu nghiêng ra khỏi ghế van, chất lỏng trong đường ống vượt qua đồng đều dọc theo bề mặt niêm phong của quả cầu ở góc 360 °, trong đó không chỉ loại bỏ việc lùng sục vị trí của ghế van bằng tốc độ cao chất lỏng, nhưng cũng rửa sạch các chất tích lũy trên niêm phong bề mặt, đạt được mục đích tự làm sạch.

Các bộ phận và vật liệu chính

Kích thước chính
